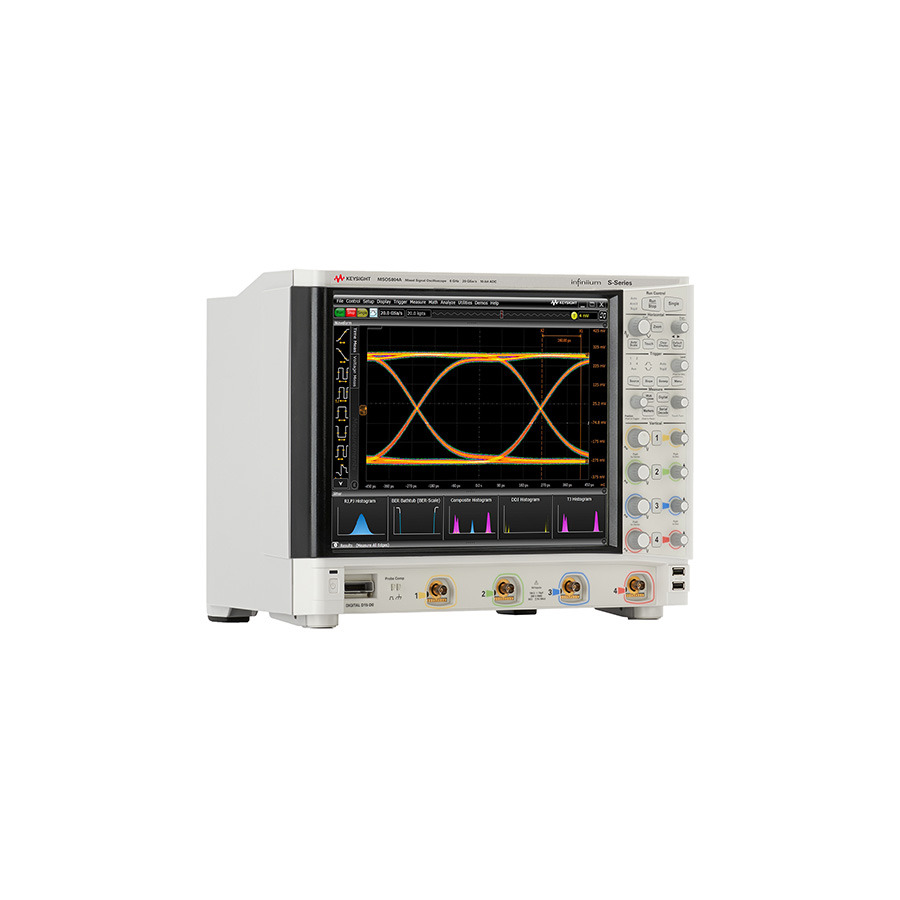

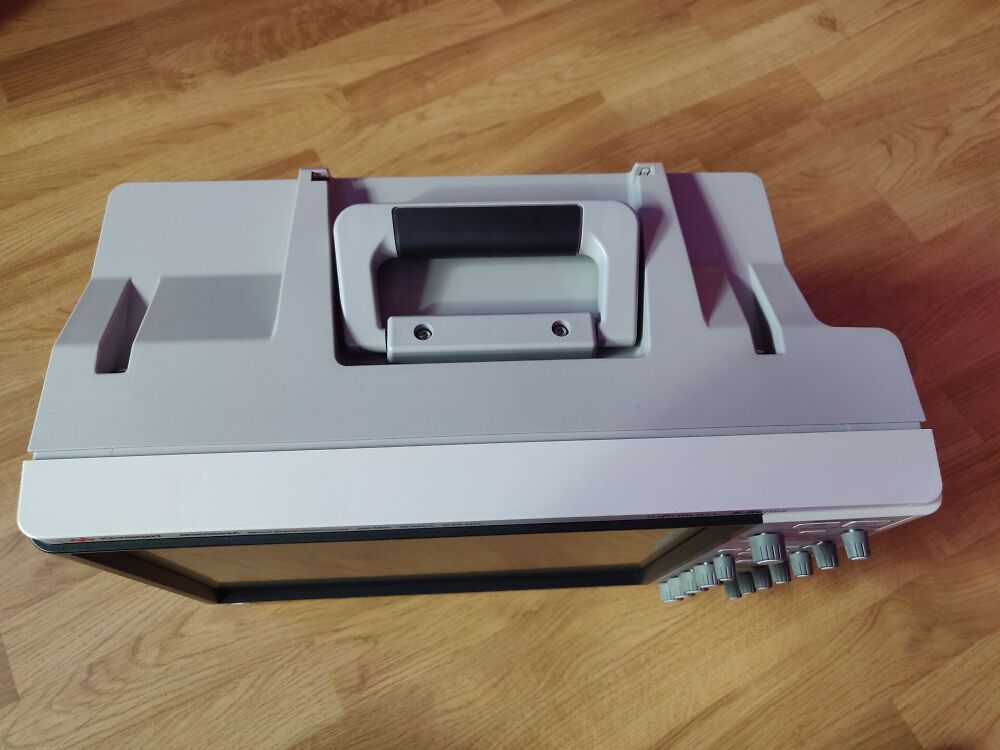

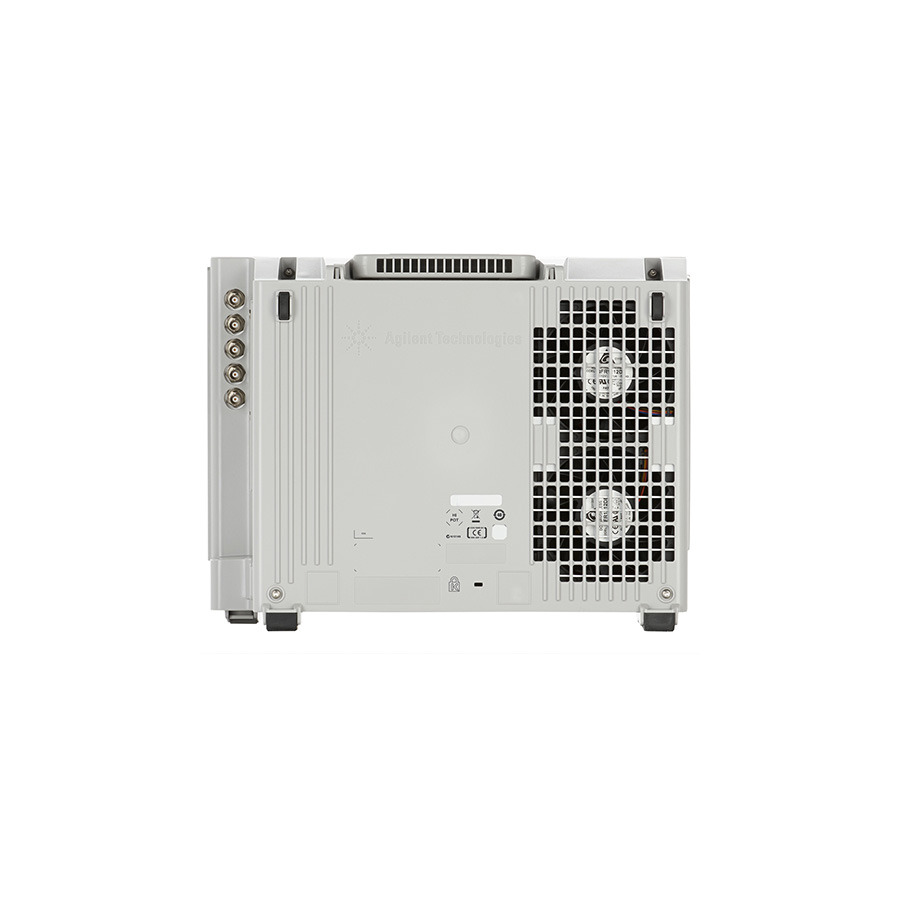

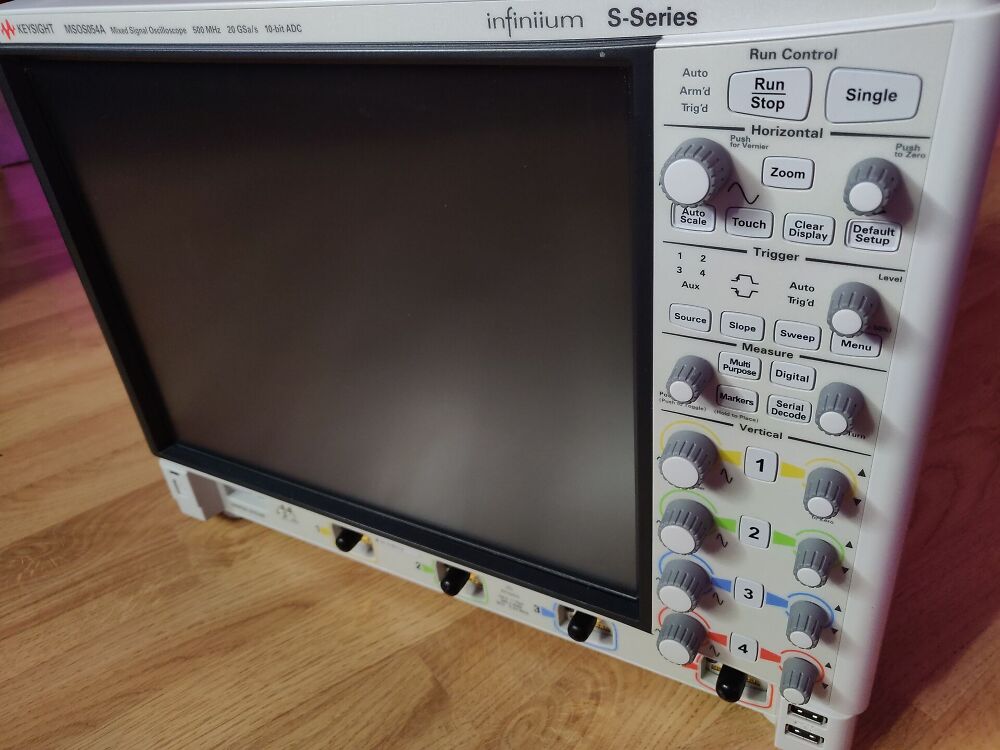

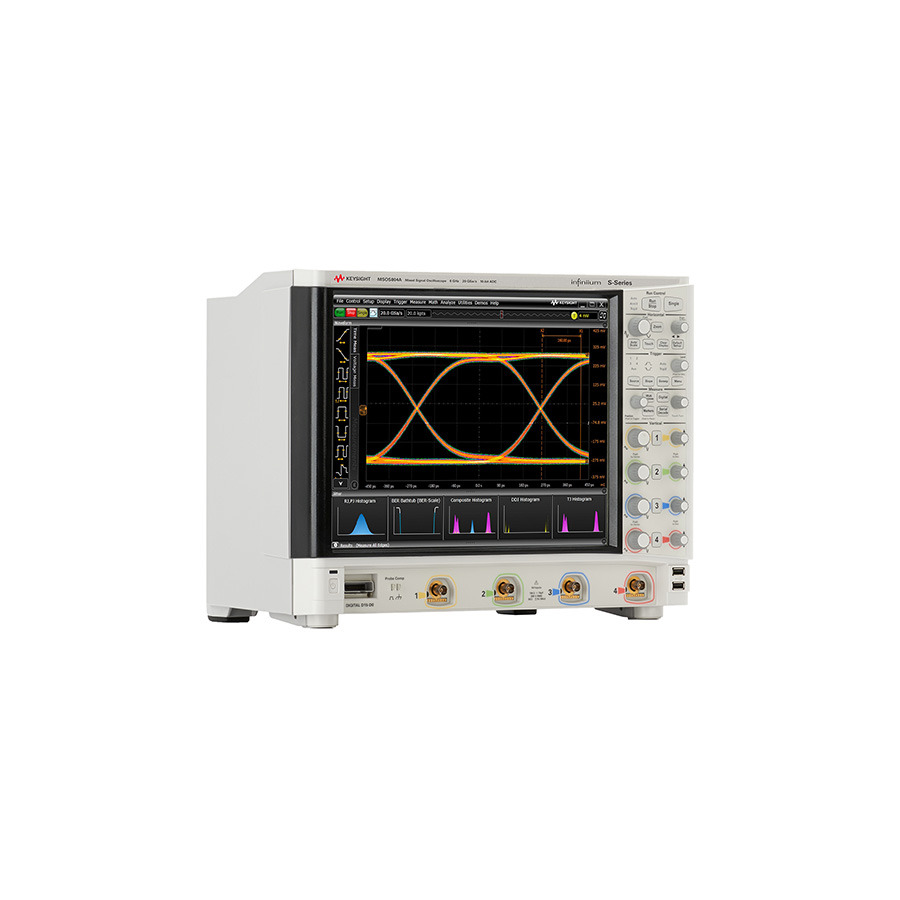

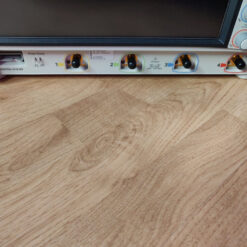

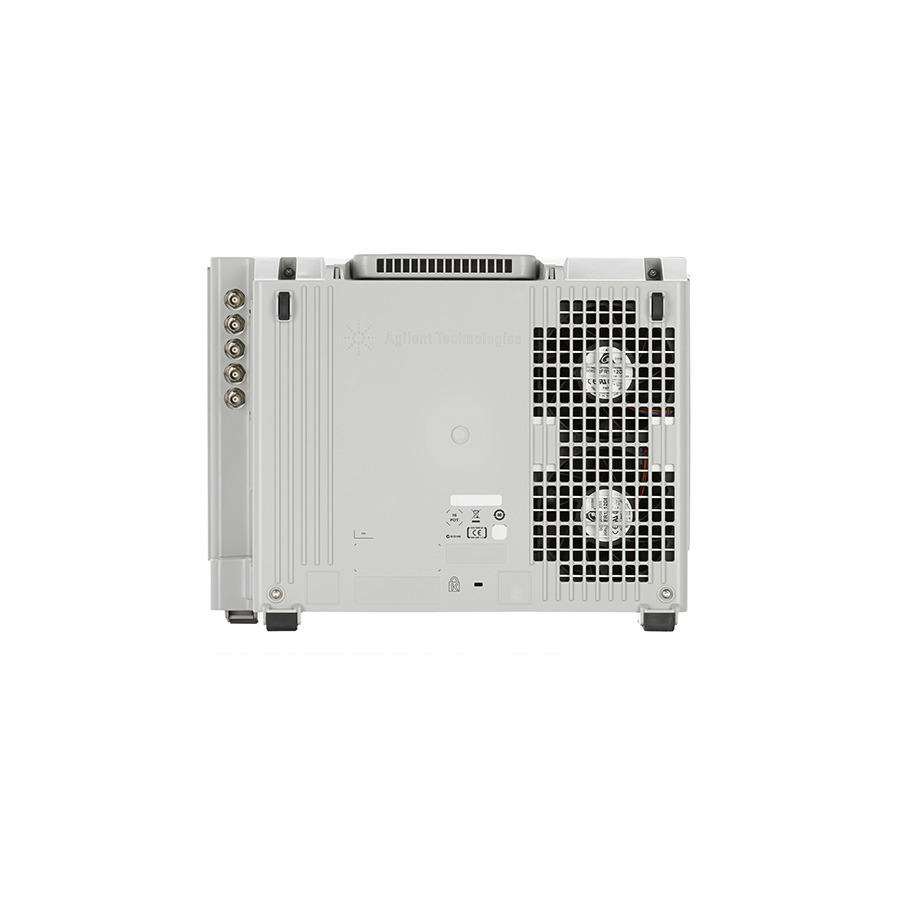

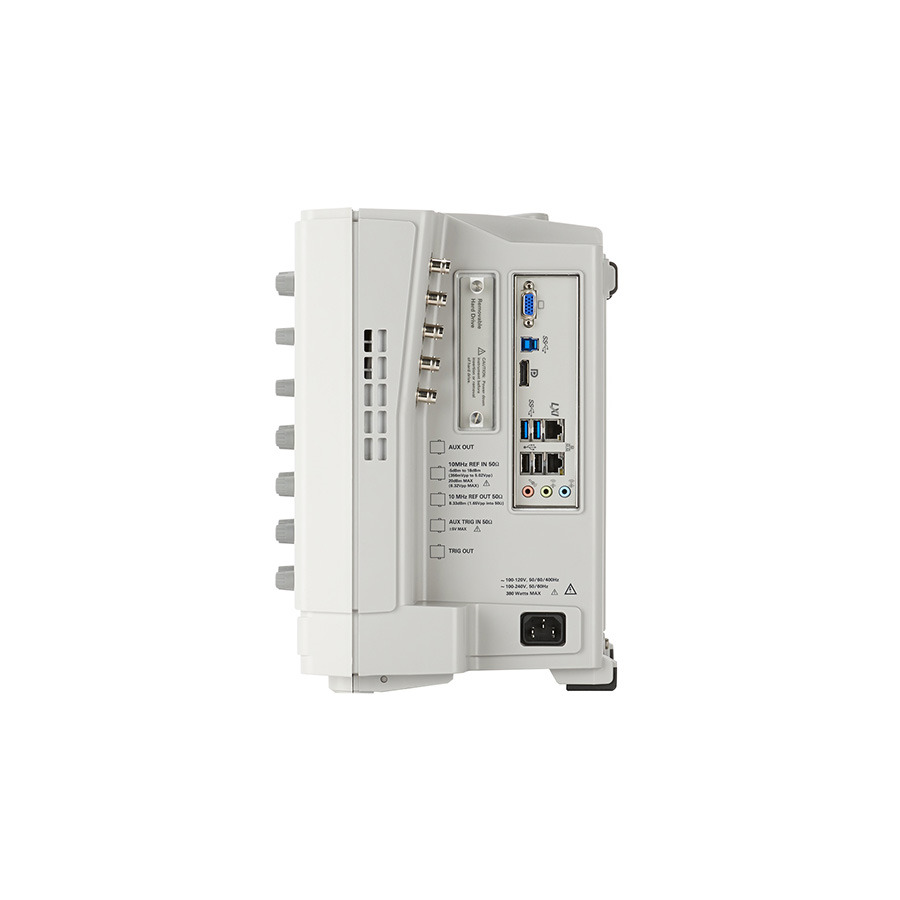

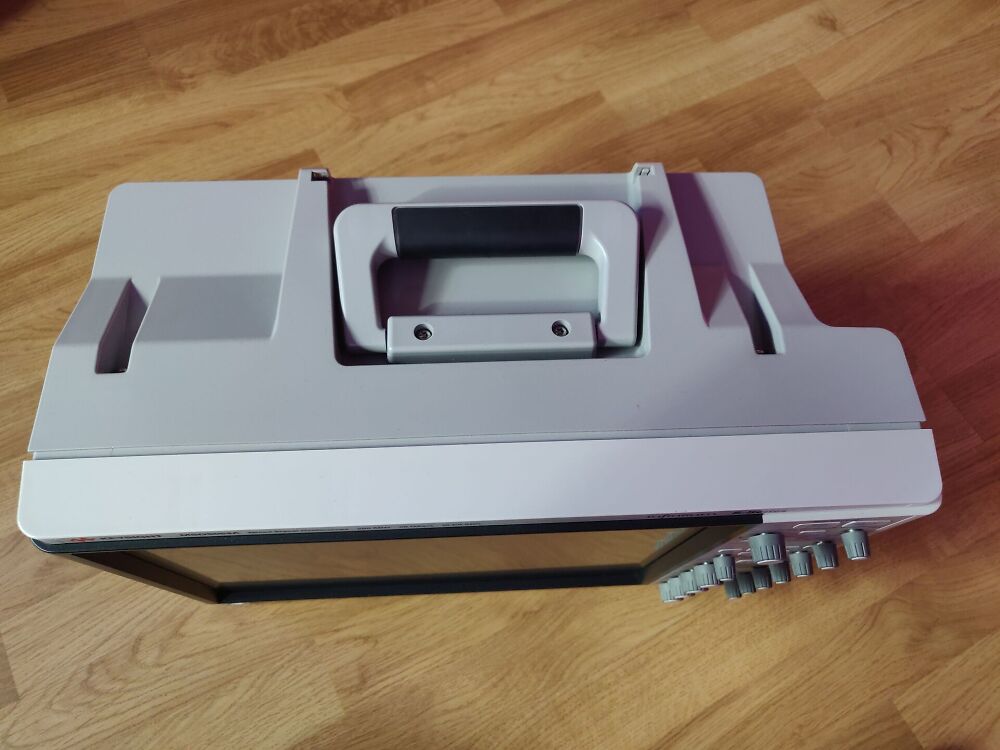

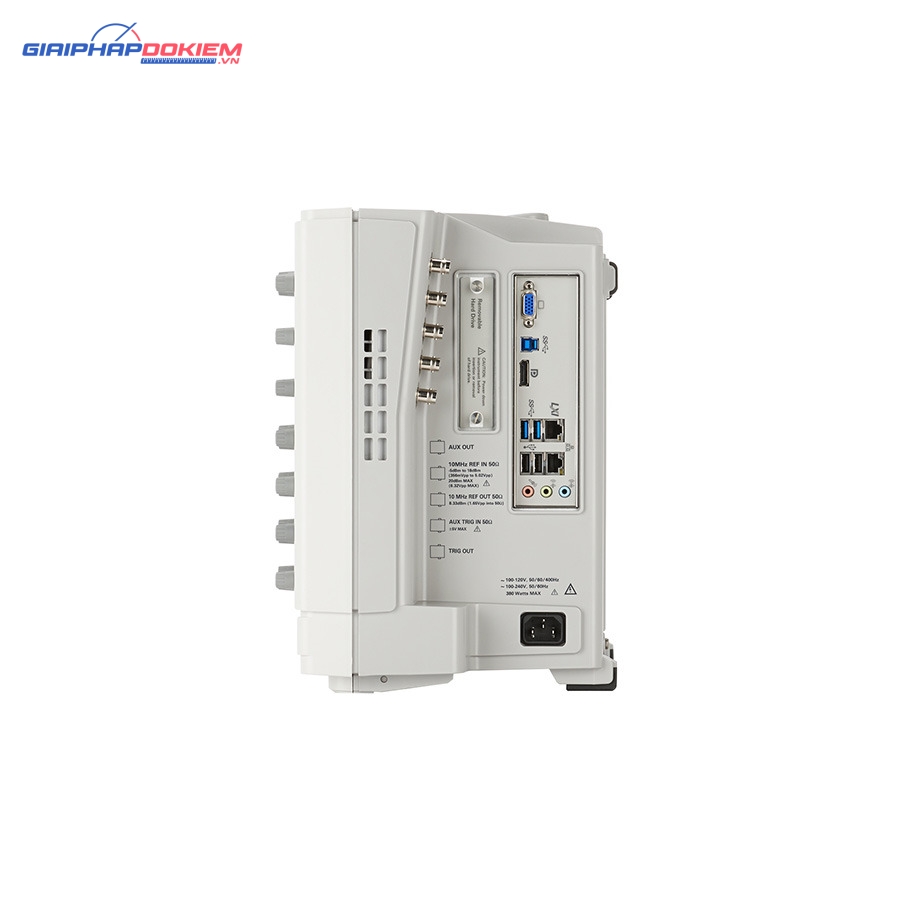

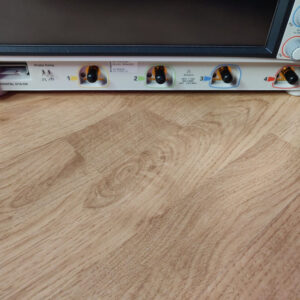

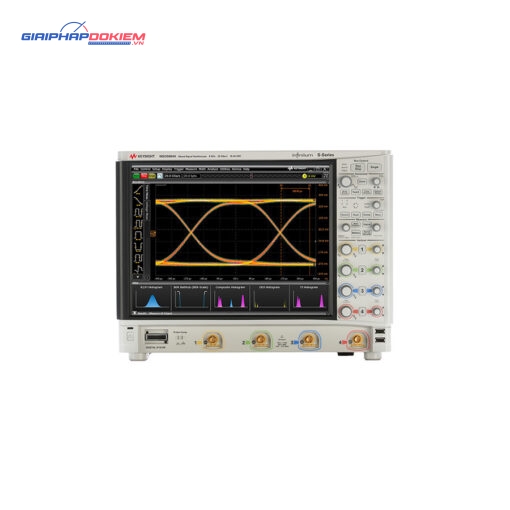

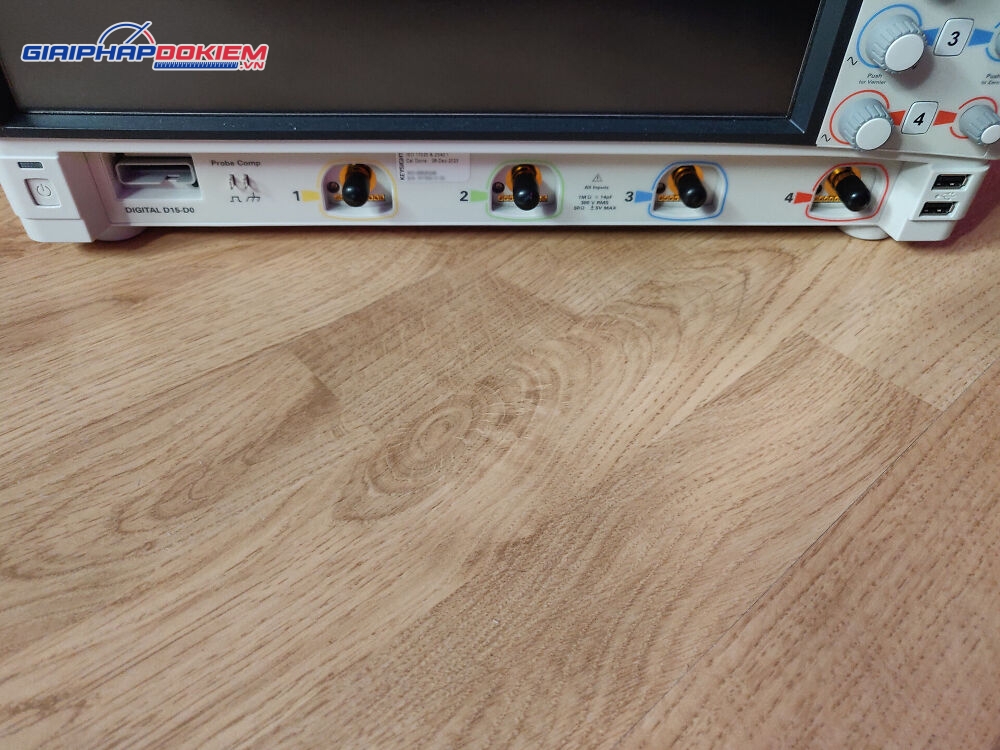

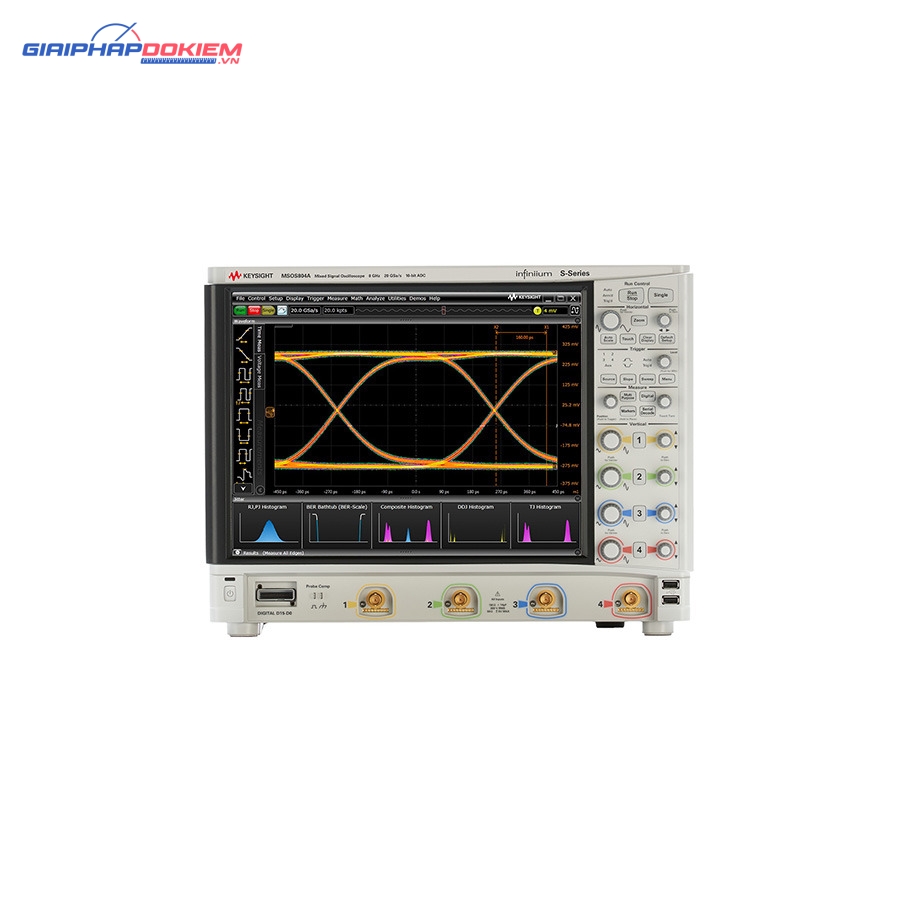

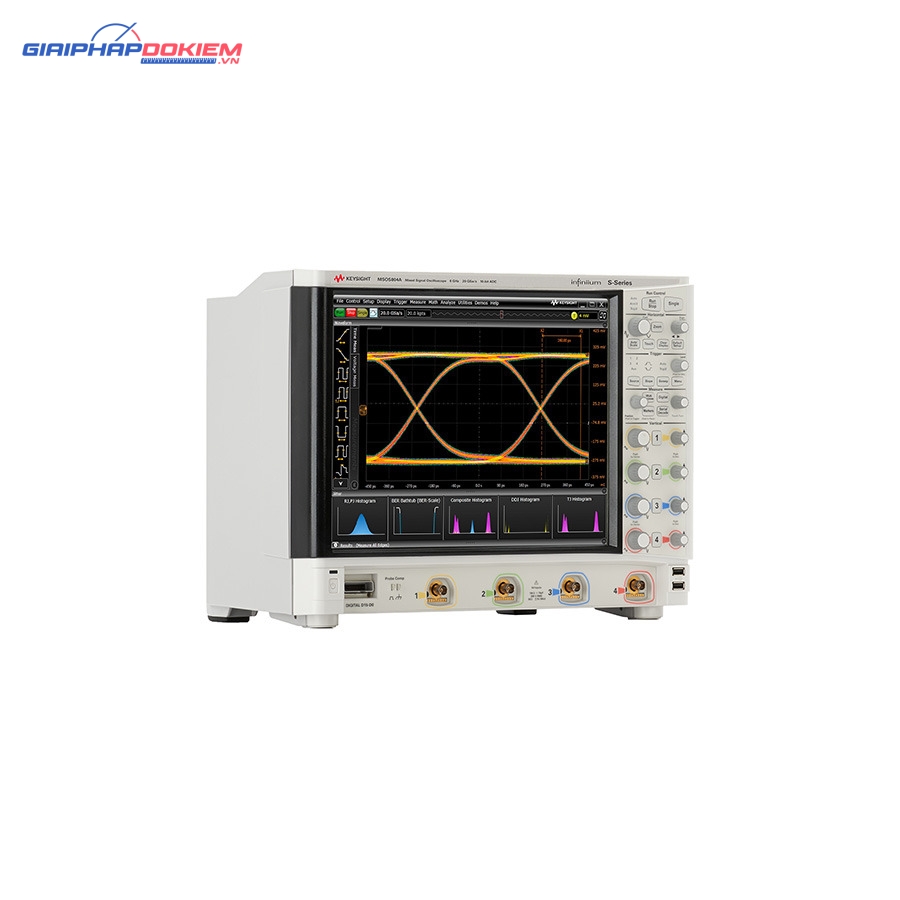

Máy hiện sóng số KEYSIGHT MSOS054A

Giới thiệu về Máy hiện sóng số KEYSIGHT MSOS054A

KEYSIGHT MSOS054A là một thiết bị đo lường và phân tích sóng điện tử tiên tiến, được thiết kế để đáp ứng các yêu cầu khắt khe của các kỹ sư và nhà nghiên cứu trong lĩnh vực điện tử và viễn thông. Với băng thông 500 MHz và khả năng lấy mẫu lên tới 20 GSa/s, thiết bị này mang lại độ chính xác cao và khả năng phân tích chi tiết các tín hiệu phức tạp.

Thông số kỹ thuật của KEYSIGHT MSOS054A

• Băng thông: 500 MHz (băng thông cơ bản)

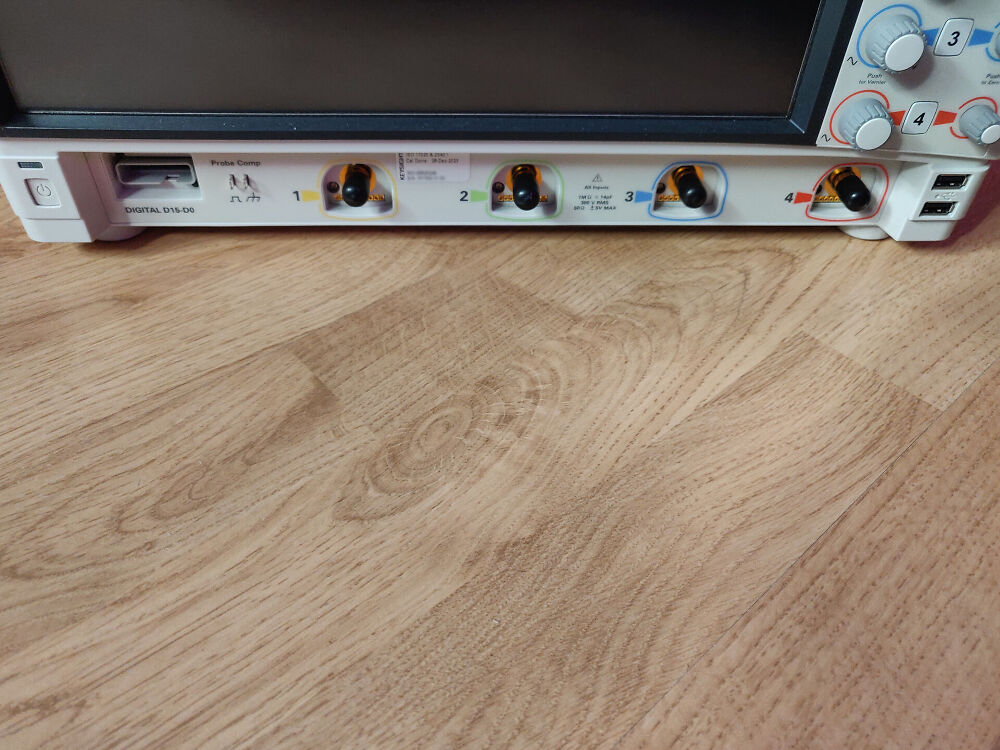

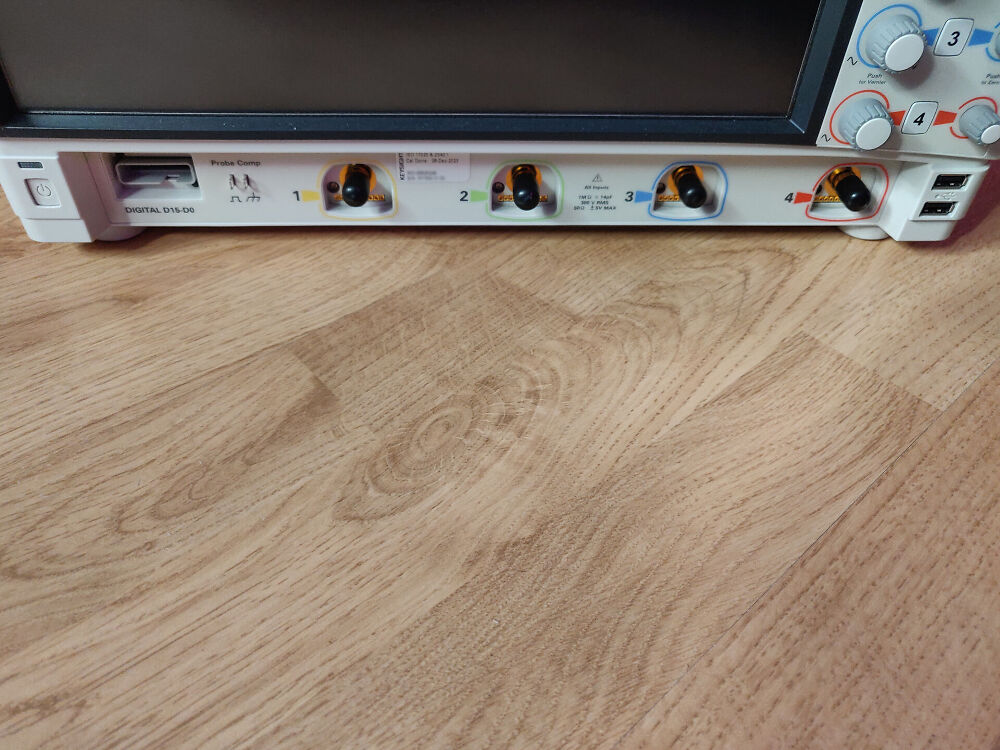

• Số kênh: 4 kênh analog + 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu (tối đa): 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo thứ tự 1-2-5; (-20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 74 uV – 1 V/div, 5.1 mV
• Độ phân giải: 10 bit, lên đến 16 bit với chế độ phân giải cao
• Rising time:
  • 10/90% – 860 ps
  • 20/80% – 620 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 8.1
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: >300,000 wfm/s
• WaveGen: Tích hợp sẵn chức năng kênh đôi 20 MHz / Bộ tạo dạng sóng AWG DSOX4WAVEGEN2
• Bode plot: Tùy chọn bảo mật nâng cao, vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA
• Phân tích số liệu: I²C, SPI, UART/RS-232, CAN, LIN
• Chế độ toán học: +, -, ×, ÷, FFT, bộ lọc thông thấp
• FFT Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

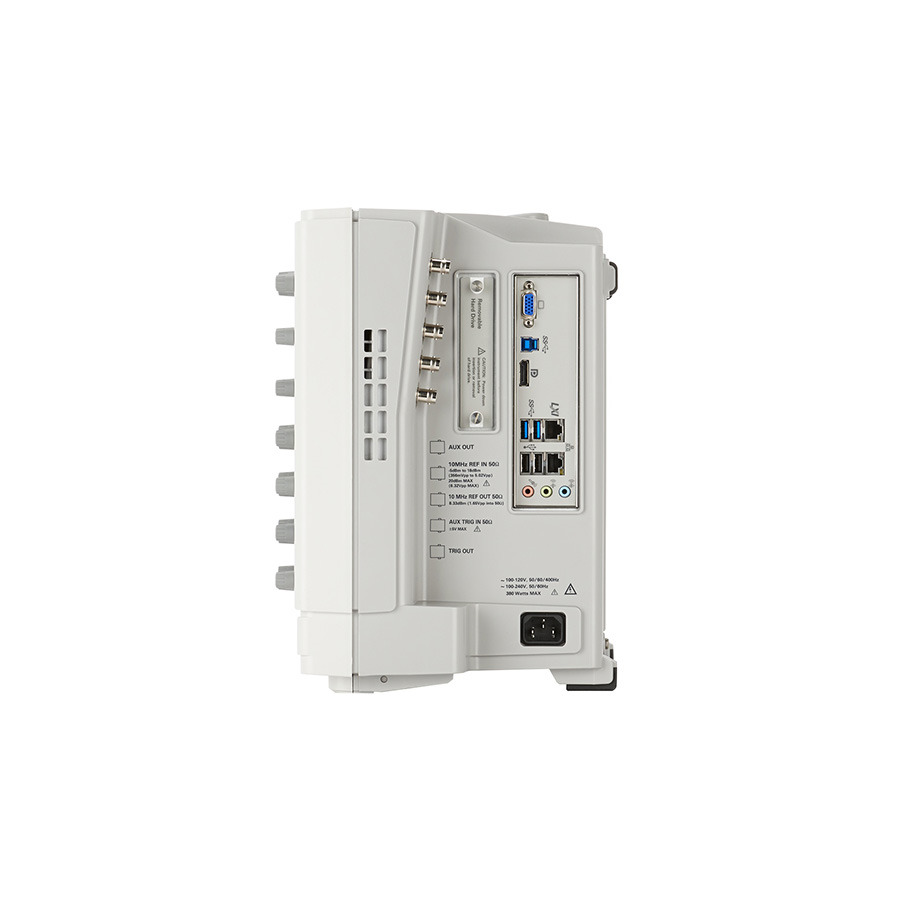

• Cổng kết nối: USB 2.0 (host và thiết bị), LAN
• Khớp nối đầu vào: DC, AC (tần số cắt 10 Hz)
• Trở kháng đầu vào: 1 MΩ ± 2%, 16 pF ± 3 pF
• Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
• Độ thời gian chính xác: 50 ppm ± 5 ppm mỗi năm (hao mòn)
• Kích hoạt bên ngoài: Ngoài panel (Có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3)
• Loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Nguồn Trigger: Analog channels, line6, external, WaveGen, WaveGen modulation FM/FSK

• Hiển thị: Cảm ứng điện dung 15″
• Độ phân giải: XGA (1024×768)
• Hệ điều hành: Windows 10
• CPU: Intel i5 quad core (3 GHz)
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 256 GB có thể tháo rời
• Thiết bị ngoại vi: Có sẵn chuột USB quang và bàn phím nhỏ gọn
• Tuân thủ LXI: Lớp C

Kích thước MSOS054A:

• Chiều cao: 33 cm (12.9 in)
• Chiều rộng: 43 cm (16.8 in)
• Chiều sâu: 23 cm (9 in)

Trọng lượng KEYSIGHT MSOS054A: 12 kg / 26.4 lbs, Vận chuyển: 20 kg / 44.1 lbs

Với thiết kế hiện đại, khả năng đo lường chính xác và các tính năng đa dạng, KEYSIGHT MSOS054A là một công cụ không thể thiếu cho các chuyên gia trong việc nghiên cứu và phát triển các công nghệ mới.
