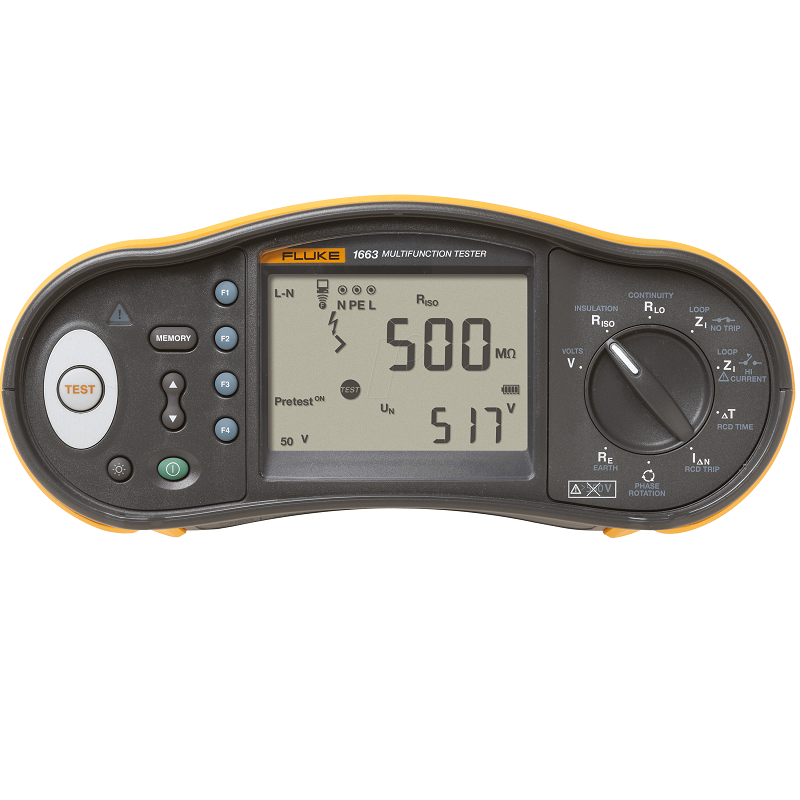

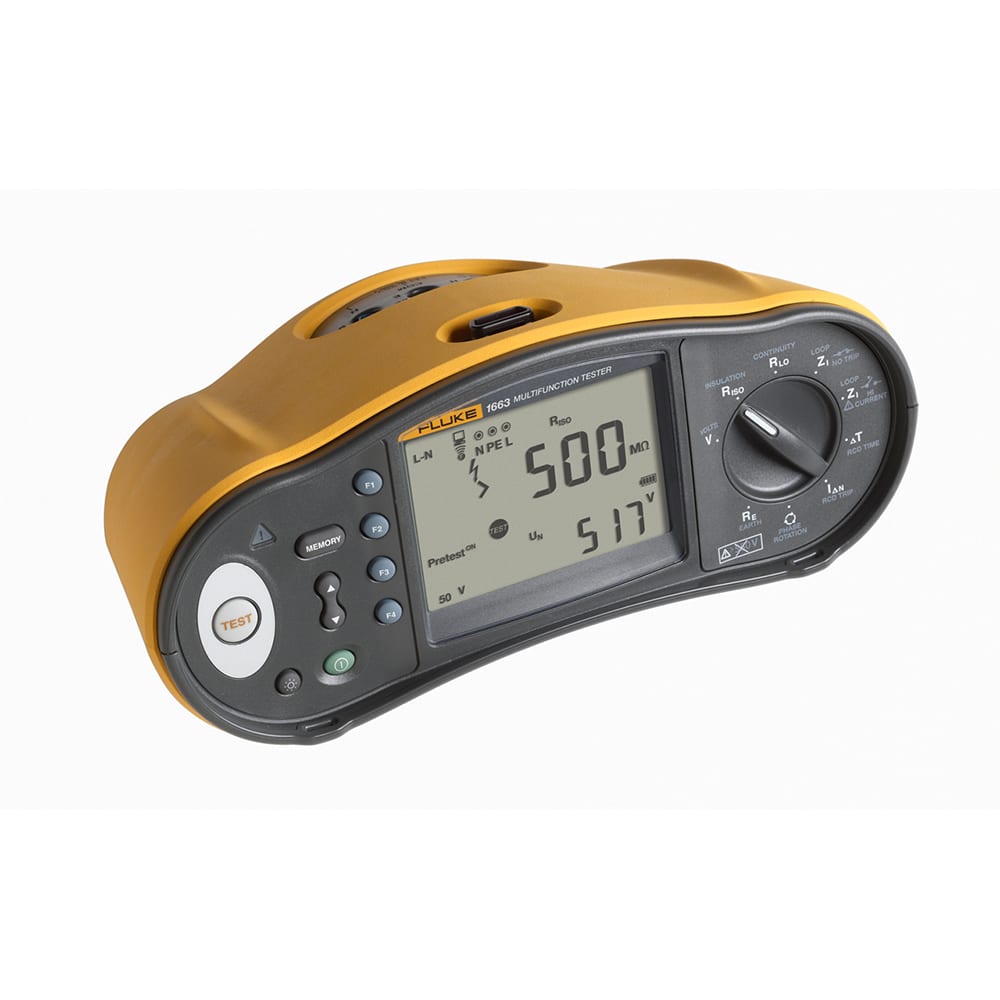

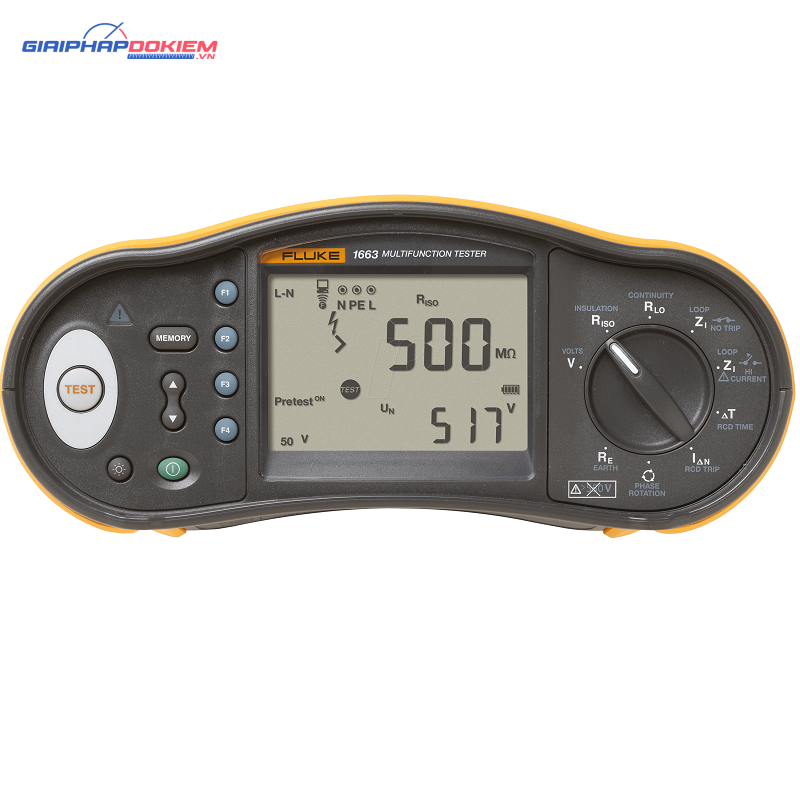

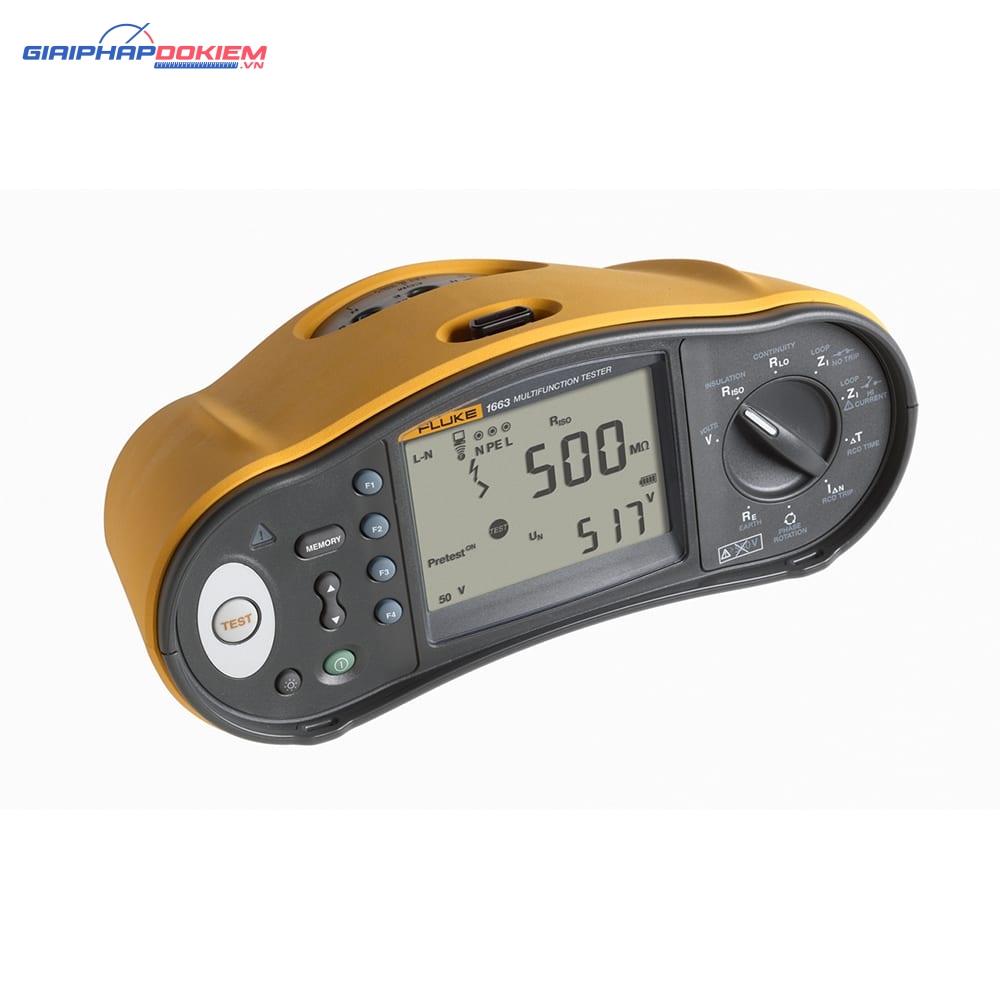

Máy kiểm tra lắp đặt điện đa chức năng FLUKE FLK-1663 SCH (500V; 0.1V, W/RCD TYPE B SCHUKO)

Máy kiểm tra lắp đặt điện đa chức năng FLUKE FLK-1663 SCH là thiết bị kiểm tra an toàn được ứng dụng cho các nhà thầu cơ điện, các kỹ thuật viên nhà máy cần kiểm tra tính ổn định của hệ thống trước và sau khi lắp đặt.

Chức năng đo FLUKE FLK-1663 SCH:

• Đo thông mạch tại các đầu vào L-N, N-PE
• Kiểm tra đện trở nối đất
• Đo điện áp và tần số
• Thiết bị kiểm tra phân cực dây dẫn, phát hiện các dây N bị đứt
• Điện trở cách điện
• Đo thông mạch và trở kháng
• Đo các cuộn dây môtơ bằng kiểm tra thông mạch
• Đo điện trở của mạch kín và đường dây
• Đánh giá dòng sự cố của hai dây pha bất kỳ trong hệ thống_PSCC
• Đánh giá dòng sự cố của dây đo và dây tiếp địa_PEFC
• Thời gian đóng ngắt của RCD
• Mức ngắt RCD ( có thể thay đổi )
• Đo thời gian và dòng diện ngắt cho RCD loại A & AC trong một kiểm tra
• Dòng điện biến thiên RCD
• Trình tự kiểm tra RCD tự động
• Đánh giá RCD theo ngưỡng Pass/ Fail
• Chỉ báo trình tự pha

Đặc điểm khác:

• Có thể điều khiển Bật/Tắt tự động để kiểm tra RCD & Kiểm tra vòng lặp
• Tự kiểm tra
• Màn hình sáng

Thông số kỹ thuật FLUKE FLK-1663 SCH:

Đo điện áp AC

Phạm vi 500 V

Độ phân giải; 0,1 V

Độ chính xác 45 Hz – 66 Hz; 0,8% + 3

Trở kháng đầu vào: 360 kΩ

Bảo vệ chống quá tải: 660 V rms

Kiểm tra tính liên tục (RLO):

Phạm vi (tự động sắp xếp):20 Ω / 200 Ω / 2000 Ω

Độ phân giải 0,01 Ω / 0,1 Ω / 1 Ω

Điện áp mạch hở >4 V

Đo điện trở cách điện (RISO):

Điện áp kiểm tra:50-100-250-500-1000 V

Độ chính xác của điện áp thử (ở dòng điện kiểm tra định mức): +10%, -0%

Điện áp kiểm tra: 50 V, 100 V, 250 V, 500 V, 1000 V

Phạm vi điện trở cách điện

20 MΩ / 50 MΩ

20 MΩ / 100 MΩ

20 MΩ / 200 MΩ

20 MΩ / 200 MΩ / 500 MΩ

20 MΩ / 200 MΩ / 1000 MΩ

Trở kháng mạch vòng và đường dây (ZI):

Phạm vi 10 Ω (Chế độ mΩ dòng điện cao)/20 Ω/200 Ω/2000 Ω

Dòng lỗi nối đất dự đoán, kiểm tra PSC:

Phạm vi 1000 A / 10 kA (50 kA)

Kiểm tra RCD, các loại RCD được kiểm tra

Kiểm tra tốc độ ngắt (ΔT)

Cài đặt dòng điện¹ 10-30-100-300-500-1000 mA – VAR, 10-30-100 mA

Đo dòng điện ngắt RCD/FI/Kiểm tra biến đổi (IΔN):

Phạm vi dòng điện 30% đến 110% dòng điện định mức RCD

Kiểm tra điện trở nối đất (RE):

Phạm vi 200 Ω / 2000 Ω

Chỉ báo trình tự pha

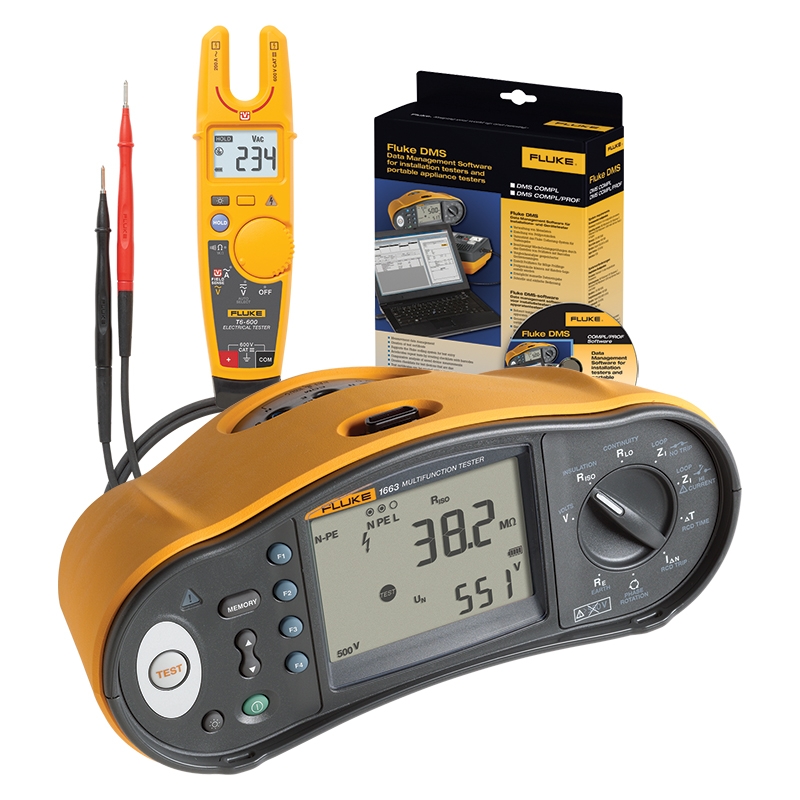

Cung cấp bao gồm:

áy kiểm tra lắp đặt đa chức năng Fluke 1663

6 pin AA (IRC LR6)

Hộp đựng cứng C1600

Bộ chuyển đổi bằng không

Dây điện lưới tải nặng

Bộ cáp đo chuẩn STD

Dây đeo vai và dây mang có đệm

Hướng dẫn tham khảo nhanh

Cáp và que đo điều khiển từ xa TP165X
