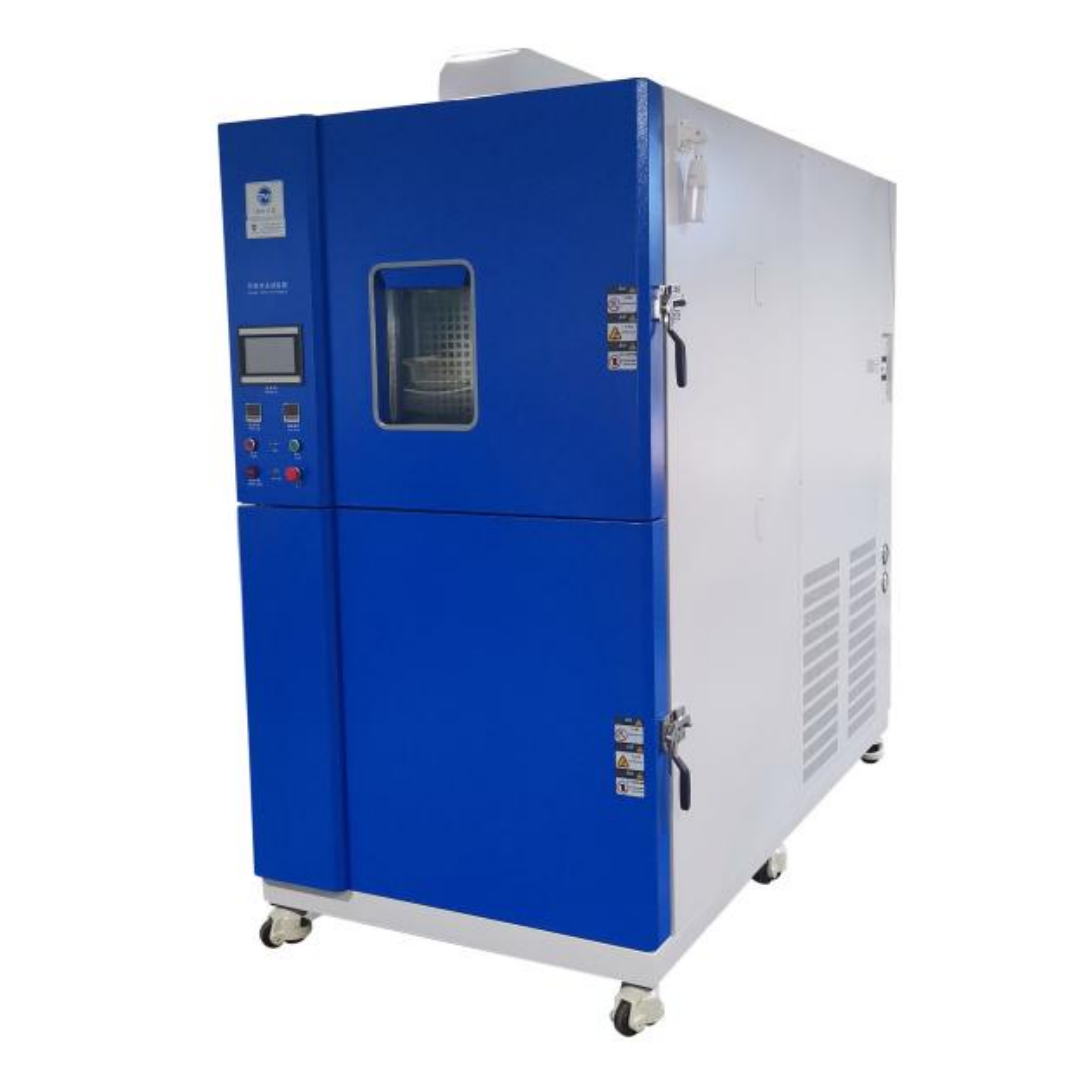

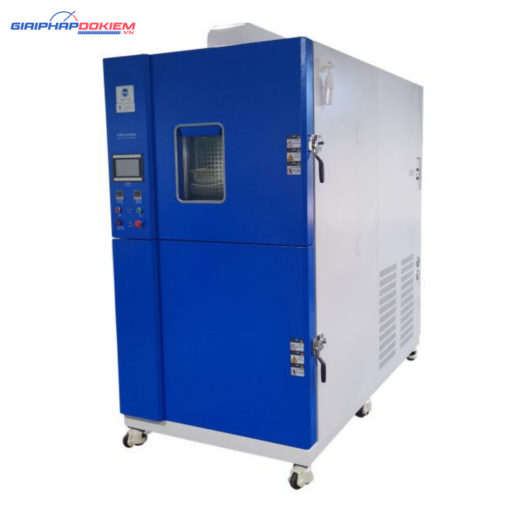

Máy kiểm tra sốc nhiệt hai buồng PW-CTS2-100-55A

Mô tả Máy kiểm tra sốc nhiệt hai buồng PW-CTS2-100-55A

Ⅰ. Phương pháp kiểm soát và đặc điểm của PW-CTS2-100-55A
Máy kiểm tra sốc nhiệt hai buồng PW-CTS2-100-55A sử dụng bể chứa nhiệt độ thấp và nhiệt độ cao, thử nghiệm cần di chuyển sản phẩm thử nghiệm để đạt được hiệu ứng va đập nhanh, cân bằng hệ thống kiểm soát nhiệt độ (BTC) và kiểm soát SSPR bằng P.I.D., để công suất gia nhiệt của hệ thống bằng với lượng nhiệt mất đi, do đó có thể sử dụng lâu dài.

Ⅱ. Hiệu suất PW-CTS2-100-55A: (Làm mát bằng không khí, đề cập đến nhiệt độ phòng ở +25℃, khi không tải)
1. Phạm vi tác động của bể chứa nhiệt độ cao +40℃ ～ +150℃
2. Phạm vi tác động của bể chứa nhiệt độ thấp -55℃ ～ -10℃
3. Phạm vi nhiệt độ của bể chứa nhiệt độ cao +60℃ ～ +200℃
4. Phạm vi nhiệt độ của bể chứa nhiệt độ thấp -65℃ ～ -10℃

5. Thời gian đặt lại tác động -55℃ ～ +150℃ (Dưới 30 giây)
6. Độ đồng đều nhiệt độ ±2.0℃
7. Biến động nhiệt độ ±0.5℃
8. Nhiệt độ cao và thấp
Thời gian nhiệt độ không đổi tác động ≤30 giây
9. Thời gian chuyển giỏ ≦10 giây (chuyển đổi tự động bằng khí nén)
Kiểm tra hiệu suất nhiệt độ được đo theo theo các quy định có liên quan của tiêu chuẩn IEC60068-3; cảm biến được đặt tại cửa thoát khí của thiết bị.

Thông số kỹ thuật của PW-CTS2-100-55A

Ⅰ. Cấu trúc của PW-CTS2-100-55A
1. Kích thước phòng thu W650× H350× D450mm
2. Kích thước W1100 × H 2000 × D2000mm
3. Cấu trúc hộp Với khu vực thử nghiệm sản phẩm độc lập, khu vực lưu trữ nhiệt độ cao, khu vực lưu trữ nhiệt độ thấp
4. Vật liệu hộp bên trong Tấm thép không gỉ (SUS 304#)
5. Vật liệu hộp bên ngoài Tấm thép sơn phủ
6. Vật liệu cách nhiệt Bình chịu nhiệt độ cao: Bông thủy tinh 24k
Bình chịu nhiệt độ thấp: Bọt PU + bông thủy tinh

7. Máy sưởi Máy sưởi điện dây trần
8. Hệ thống lưu thông không khí a. Động cơ TECO
b. Trục kéo dài bằng thép không gỉ
c. Quạt nhiều cánh (QUẠT SIROCCO)
9. Cửa hộp Cửa một mảnh, mỗi loại 1 rãnh chịu nhiệt độ cao và nhiệt độ thấp
a. Tay cầm nhúng phẳng
b. Nút quay lại: SUS 304#
c. Băng xốp silicone
10. Lỗ thử Một lỗ ψ50mm trên thân và một nút silicone.
11. Giá mẫu Thép không gỉ SUS 304# 2 khay lưu trữ.
12. Bánh xe di động Có bánh xe di chuyển (có đế).
13. Phương pháp chuyển giao Truyền động xi lanh.
14. Bọt silicone khẩn cấp rất chặt.

Ⅱ. Hệ thống làm lạnh của PW-CTS2-100-55A
1. Máy nén Máy nén hoàn toàn kín Taikang của Pháp.
2. Chất làm lạnh Chất làm lạnh không chứa flo thân thiện với môi trường R404A R23 tuân thủ các quy định về môi trường, an toàn và không độc hại.
3. Bộ ngưng tụ Tản nhiệt tự động và loại cánh tản nhiệt hiệu suất cao với động cơ tản nhiệt (loại làm mát bằng không khí).
4. Bộ bay hơi Loại cánh tản nhiệt hiệu suất cao tự động điều chỉnh khả năng chịu tải, có thể sử dụng trong thời gian dài ở nhiệt độ thấp và điều kiện độ ẩm cao mà không bị đóng băng.

5. Các phụ kiện khác Van tiết lưu, bộ tách dầu, chất hút ẩm và các
linh kiện khác được nhập khẩu từ các
thương hiệu nổi tiếng quốc tế.
6. Kiểm soát lưu lượng chất làm lạnh Hệ thống làm lạnh có chức năng tự động điều chỉnh kiểm soát đầu ra tiêu thụ năng lượng.

7. Quy trình làm lạnh của PW-CTS2-100-55A

※ Thực hiện đầy đủ hàn bảo vệ bằng nitơ, bơm cánh gạt quay hai giai đoạn để hút chân không, đảm bảo hệ thống làm lạnh bên trong sạch sẽ và đáng tin cậy.
※ Đáy máy nén được thiết kế với một chảo thoát nước và nước ngưng tụ được xả ra khỏi hộp thông qua ống thoát nước ở phía sau hộp.

Ⅲ. Bộ điều khiển của PW-CTS2-100-55A
1. Bộ điều khiển Bộ điều khiển kiến ​​trúc PLC cảm ứng LCD màu thực có thể lập trình với nhiều nhóm điều khiển PID thông minh

2. Chức năng hiển thị màn hình Độ phân giải 7 inch: 800*480, màu thực 65535, màn hình hiển thị đèn nền LED
Màn hình chuyển đổi ngôn ngữ tiếng Trung/tiếng Anh, đầu vào cảm ứng màu thực
Mỗi cài đặt nhiệt độ tủ (SV), giá trị thực tế (PV) được hiển thị trực tiếp;

Có thể hiển thị số chương trình thực hiện, chức năng phân đoạn hiện tại, thời gian còn lại và số chu kỳ, và hiển thị thời gian chạy;
Chỉnh sửa chương trình và hiển thị đường cong đồ họa;
PW-CTS2-100-55A tự động nhắc rã đông;
Khi chương trình được thực hiện, đường cong đồ họa có thể được hiển thị theo thời gian thực, phân đoạn có thể bị bỏ qua và chức năng có thể được duy trì;
Lỗi được tự động nhắc nhở và có lời nhắc giải pháp tương ứng.

3. Độ phân giải điều khiển Nhiệt độ: + 0,1℃; Thời gian: 1 phút.

4. Khu vực được xác định trước Giới hạn trên của nhiệt độ gia nhiệt trước trong nhà kính nhiệt độ cao: +220℃
Giới hạn dưới của nhiệt độ gia nhiệt trước trong phòng nhiệt độ thấp: -80℃
Phòng thử nghiệm (khu vực mẫu): nhiệt độ cao +60℃ ～ +75℃; nhiệt độ thấp: -10℃ ～ -65℃

5. Chế độ hoạt động Nhiệt độ cao đầu tiên → nhiệt độ thấp
Nhiệt độ thấp đầu tiên → nhiệt độ cao

6. Dung lượng chương trình PW-CTS2-100-55A có thể sử dụng: tối đa 127 nhóm;
Cài đặt thời gian: 530 giờ và 59 phút cho mỗi phân đoạn;
Các lệnh có thể được thực hiện lặp lại: mỗi lệnh có thể được lặp lại tới 32.000 lần.
7. Phương pháp cài đặt Chế độ đối thoại giữa người và máy sử dụng đầu vào cảm ứng và điều khiển.
8. Giao diện truyền thông Có thể kết nối với máy tính để hiển thị đường cong và thu thập dữ liệu;
Có thể sử dụng làm hệ thống giám sát và điều khiển từ xa;
Có thể điều khiển đồng bộ nhiều máy;
RS-232, RS-485
