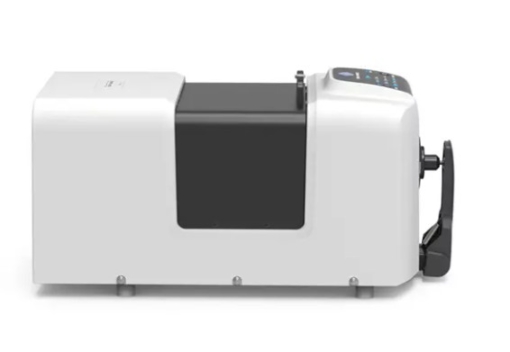

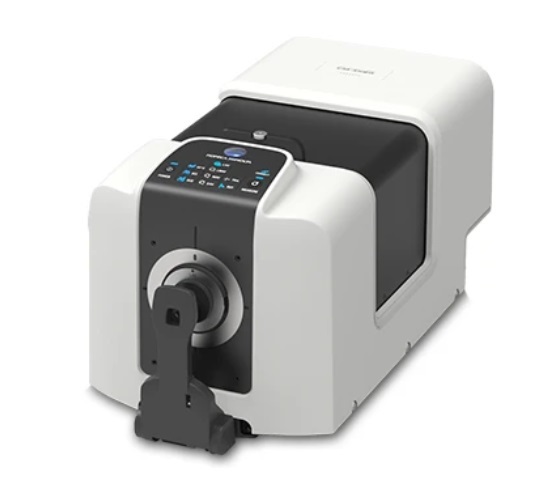

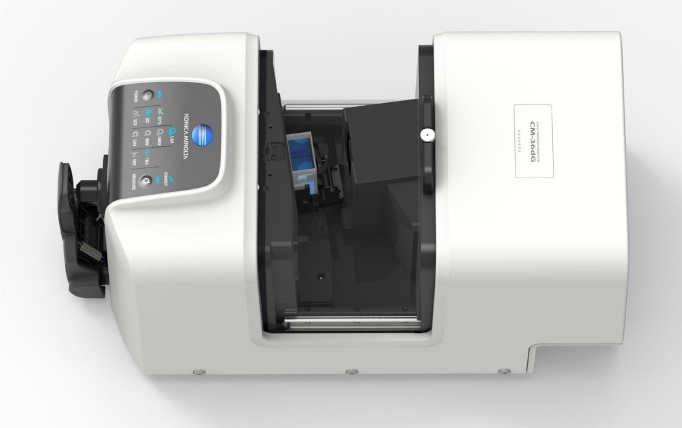

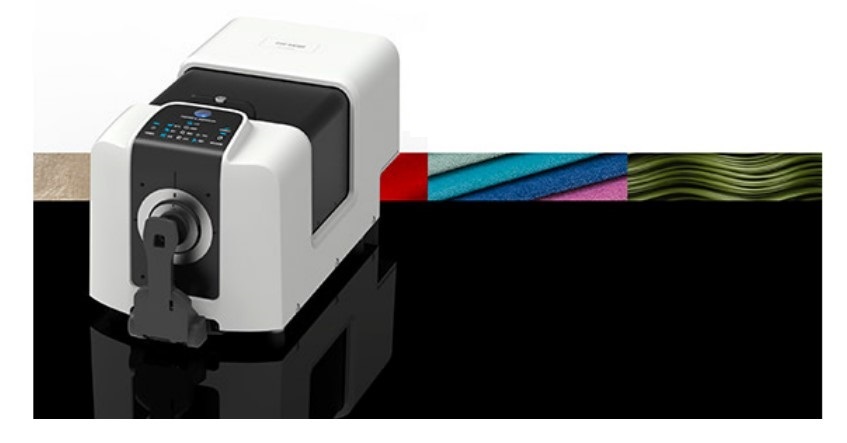

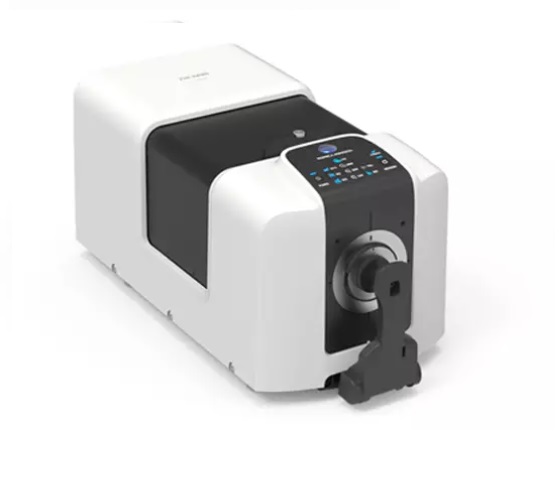

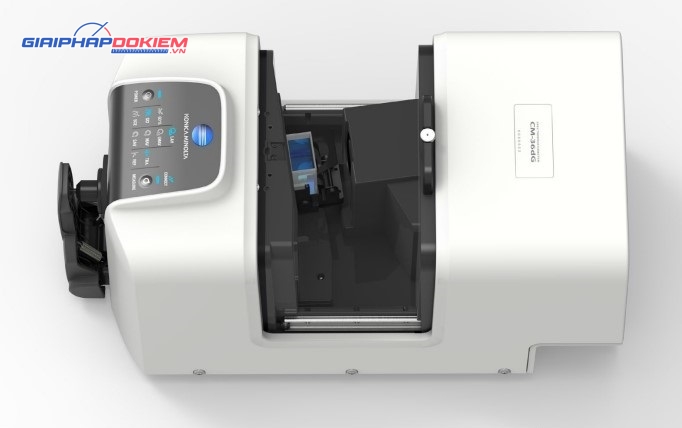

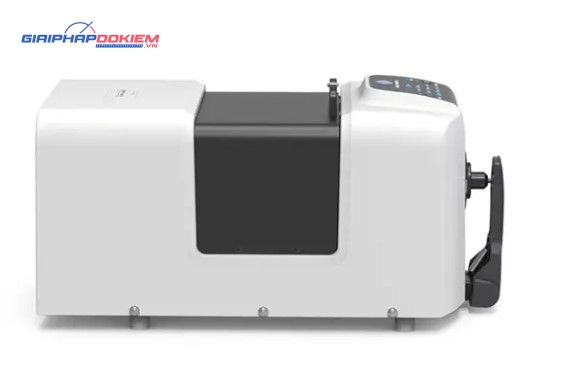

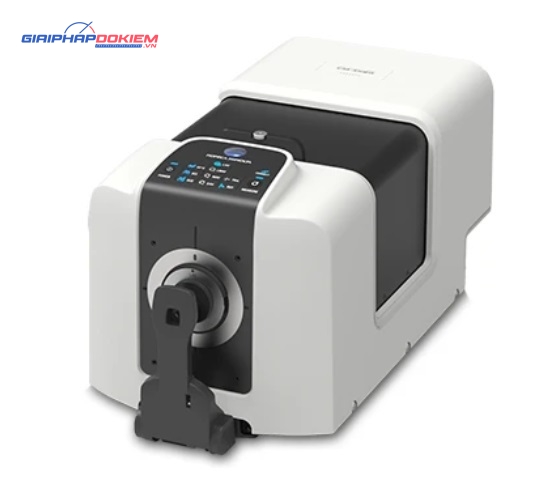

Máy phân tích màu quang phổ KONICA MINOLTA CM-36D

Mô tả Máy phân tích màu quang phổ KONICA MINOLTA CM-36D

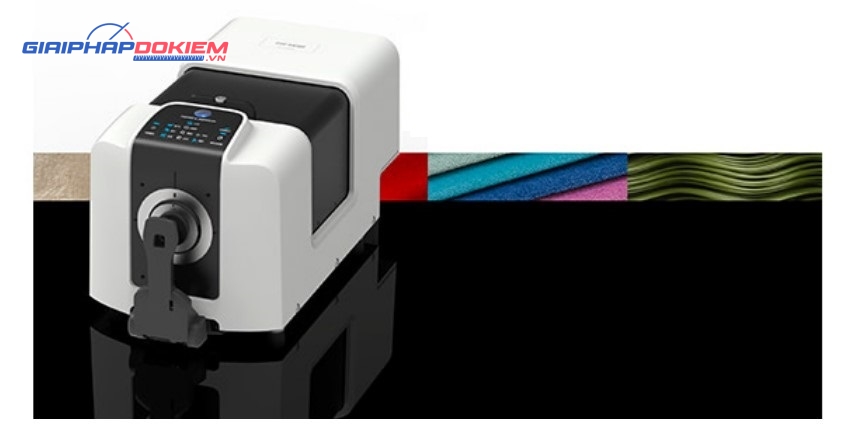

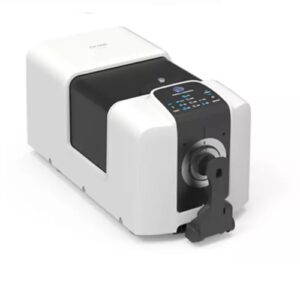

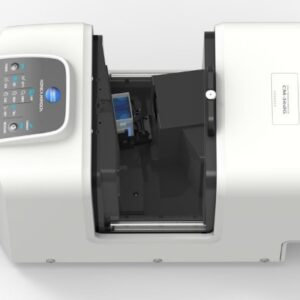

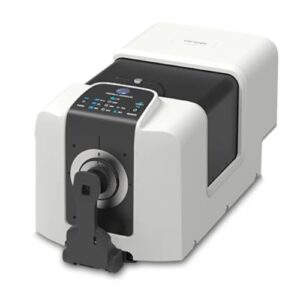

Máy phân tích màu quang phổ KONICA MINOLTA CM-36D là một dụng cụ đo màu để bàn cấp nhập cảnh với các chức năng tiên tiến cung cấp các giải pháp hiệu quả về chi phí cho nhu cầu đo lường ngày nay.

Với thỏa thuận giữa các công cụ (IIA) là ΔE * ab <0,15 và độ lặp lại của σ∆E * ab <0,03, CM-36D có thể đảm bảo phép đo và dữ liệu của nó được truyền đạt trong chuỗi cung ứng một cách nhất quán.

CM-36D được thiết kế với khả năng sử dụng nâng cao. Thiết bị này có thiết kế mặt sau phẳng cho phép định vị lại hướng của nó để thực hiện các phép đo theo chiều dọc (khái niệm cổng trên). Tấm mặt trước của CM-36D đi kèm với bốn lỗ vít cho phép dễ dàng lắp đặt bộ chuyển đổi / giá đỡ mẫu tùy chỉnh. Nó cũng có ba kích thước khẩu độ khác nhau (Ø 4,0 mm, 8,0 mm và 25,4 mm) cho các nhu cầu đo lường khác nhau.

Đặc điểm nổi bật của KONICA MINOLTA CM-36D

• Thỏa thuận giữa các công cụ cao (IIA) với ΔE*ab < 0,12 (LAV / SCI; trung bình của 12 ô màu BCRA series II)

• Chức năng Phân tích & Điều chỉnh Bước sóng (WAA)

• Bảng trạng thái hiển thị tất cả các cài đặt và điều kiện của thiết bị

• 3 khu vực đo lường khác nhau:

  • LAV ø25,4 mm

  • MAV ø8 mm

  • SAV ø4 mm

• Chức năng xem mẫu

• Thiết kế thiết bị mới với khả năng sử dụng được nâng cao

  • Bốn lỗ vít trên mặt trước để lắp bộ chuyển đổi hoặc giá đỡ mẫu tùy chỉnh

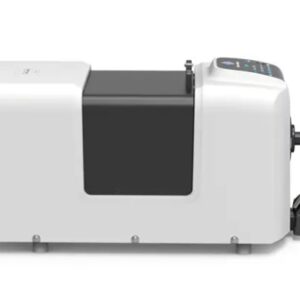

  • Thiết kế “mặt sau phẳng” cho phép sử dụng như thiết bị “cổng trên”

Tính năng của KONICA MINOLTA CM-36D

• Ngoài ra máy còn có tính năng điều chỉnh UV (Riêng cho dòng máy CM-36DG) . Tính năng này phù hợp cho đo màu của các loại mẫu có chất tạo trắng huỳnh quang hoặc có chứa chất tạo trắng. Máy tích hợp 2 bóng đèn xenon . Trong đó 1 xenon sẽ phát ra ánh sáng bao gồm tia UV và 1 bóng còn lại phát ra ánh sáng sẽ bị lọc bớt hoặc cắt phần UV đi. Do đó khi đo những mẫu có chất tạo trắng thì cần hiểu chuẩn UV.
• Máy đo màu quang phổ CM-36d có tính năng hiểu chuẩn UV. Do đó có thể đo màu của các mẫu có chứa huỳnh quang hoặc chất tạo trắng.
• Đo màu dưới chế đo SCE và SCI : Chế độ đo màu SCE là chế độ đo màu không bao gồm độ bóng. Chế độ đo màu SCI là chế độ độ màu bao gồm độ bóng. Chế độ SCI phương phương thức đo được ứng dụng rộng rãi hơn. Vì khi xem màu ở chế độ này nó tương thích với mắt người khi quan sát màu. Vì mắt người của mình khi quan sát màu không thể tự động loại trừ độ bóng có trong mẫu.

Thông số kỹ thuật của KONICA MINOLTA CM-36D

• Màu sắc
  • Hệ thống chiếu sáng/quan sát:
    • Phản xạ:
      • Có thể chuyển đổi di: 8°, de: 8° (ánh sáng khuếch tán, 8°), SCI (Bao gồm thành phần phản chiếu)/SCE (Đã loại trừ thành phần phản chiếu)
      • Phù hợp với tiêu chuẩn CIE số 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7 và JIS Z 8722 điều kiện c
  • Kích thước đầu đo tích hợp: Ø152 mm (6 inch)
  • Máy dò: Mảng điốt quang silicon 40 phần tử kép
  • Thiết bị tách quang phổ: Cách tử nhiễu xạ
  • Dải bước sóng: 360 đến 740 nm
  • Bước sóng: 10 nm
  • Một nửa băng thông: khoảng 10 nm
  • Dải phản xạ:
    • 0 đến 200%
    • Độ phân giải: 0.01%
  • Nguồn sáng: 1 đèn xenon xung
  • Khu vực chiếu sáng/đo:
    • LAV: Ø30.0 mm/Ø25,4 mm
    • MAV: Ø11.0 mm/Ø8.0 mm
    • SAV: Ø7.0 mm/Ø4.0 mm
  • Độ lặp lại:
    • Giá trị đo màu: Độ lệch chuẩn trong dải ΔE*ab 0.03
    • Độ phản xạ quang phổ: Độ lệch tiêu chuẩn trong khoảng 0.1%
    • (Khi tấm hiệu chuẩn màu trắng được đo 30 lần trong khoảng thời gian 10 giây sau khi hiệu chuẩn màu trắng)
  • Chênh lệch giữa các dụng cụ đo: Trong ΔE*ab 0.15 (Dựa trên mức trung bình cho 12 ô màu BCRA Series II; LAV/SCI. So với các giá trị được đo bằng máy chính trong điều kiện đo tiêu chuẩn của Konica Minolta)
  • Cài đặt UV: Không có chức năng điều chỉnh (UV 100%)
• Thời gian đo: Khoảng 3.5 giây (đo SCI + SCE)
• Khoảng thời gian tối thiểu giữa các phép đo: Khoảng 4 giây (đo SCI + SCE)
• Chức năng xem mẫu:
  • Sử dụng camera nội bộ
  • (Hình ảnh có thể xem/sao chép bằng phần mềm tùy chọn như phần mềm SpectraMagic NX Phiên bản 3.2 trở lên)
• Kiểm tra hiệu suất nội bộ: Công nghệ WAA (Phân tích & điều chỉnh bước sóng)
• Kết nối: USB 2.0
• Tự động phát hiện màn chắn mục tiêu: Có
• Nguồn: Bộ đổi nguồn AC chuyên dụng
• Dải nhiệt độ/độ ẩm hoạt động: 13 đến 33°C, độ ẩm tương đối: 80% trở xuống (ở 35°C) không ngưng tụ
• Dải nhiệt độ/độ ẩm bảo quản: 0 đến 40°C, Độ ẩm tương đối: 80% trở xuống (ở 35°C) không ngưng tụ
• Kích thước (R x C x S): Khoảng 248 x 250 x 498 mm
• Trọng lượng: Khoảng 8.3 kg
