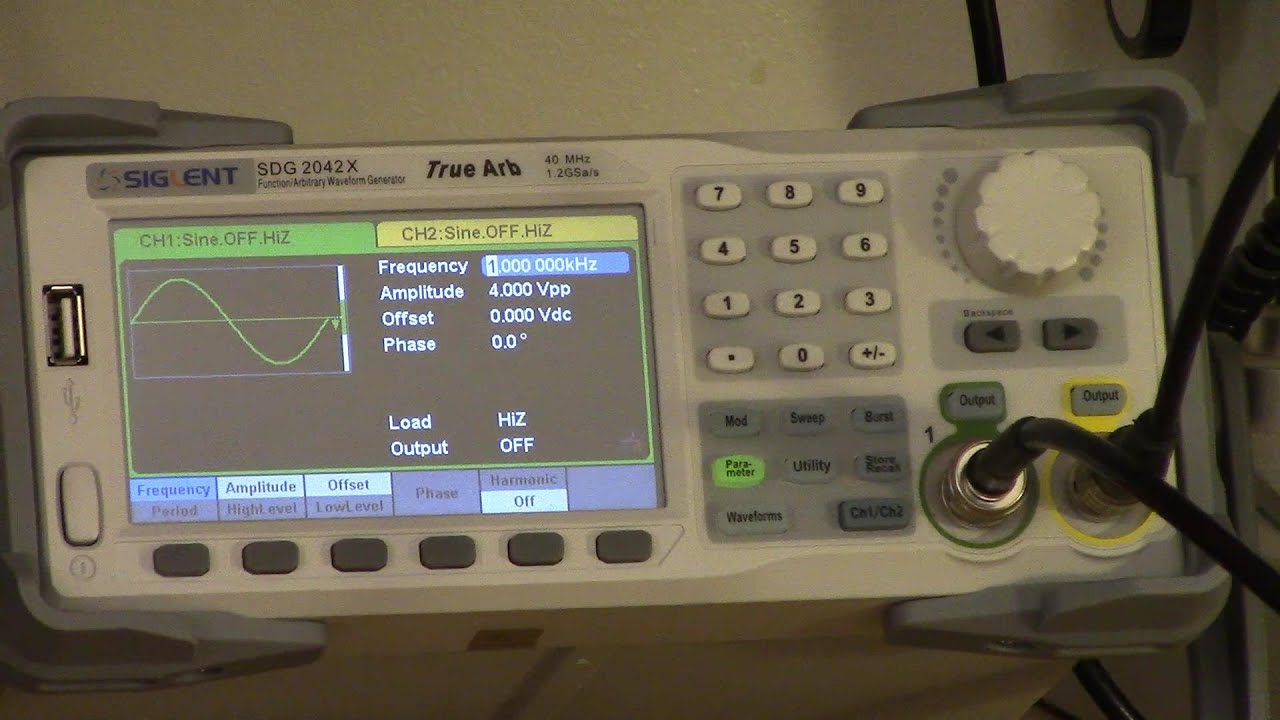

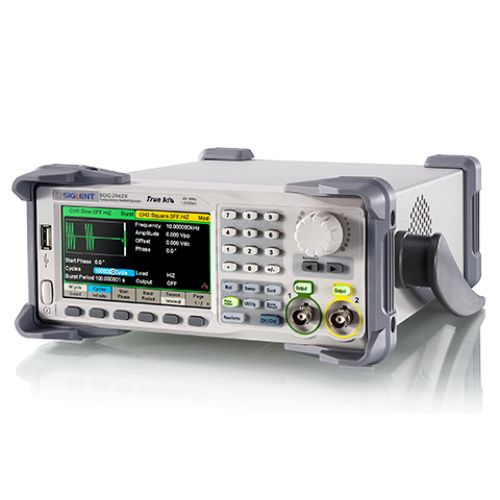

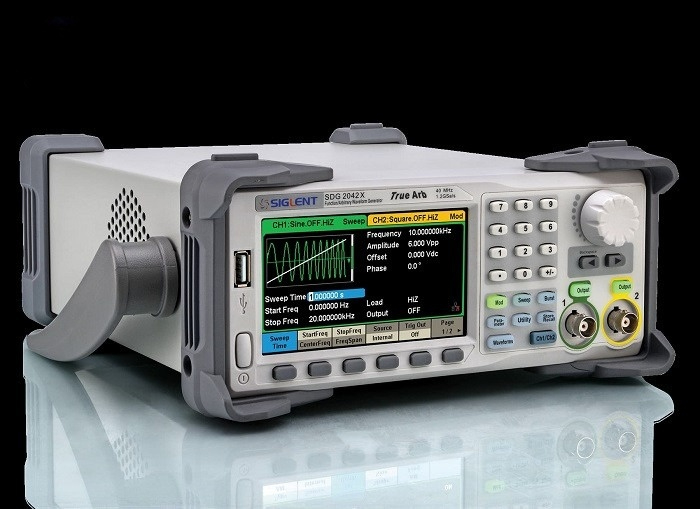

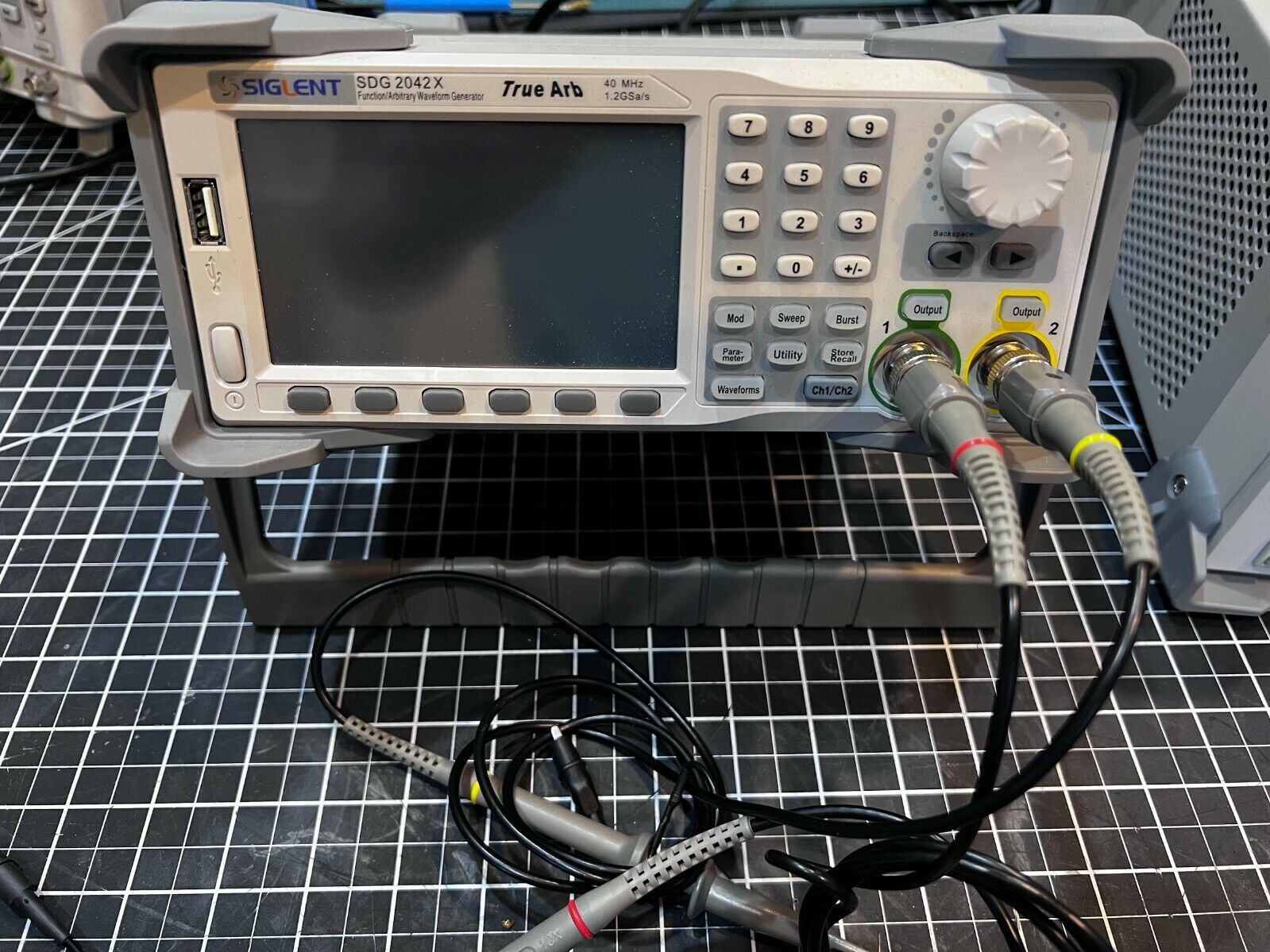

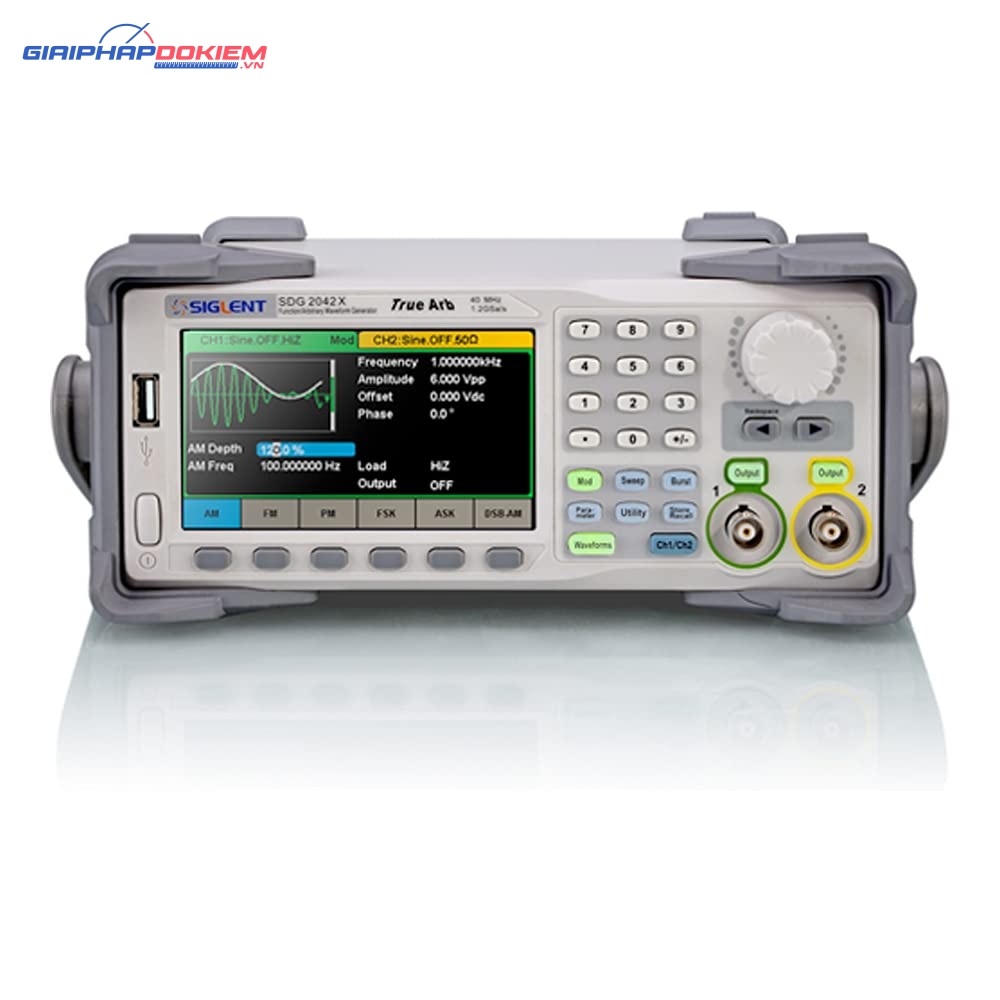

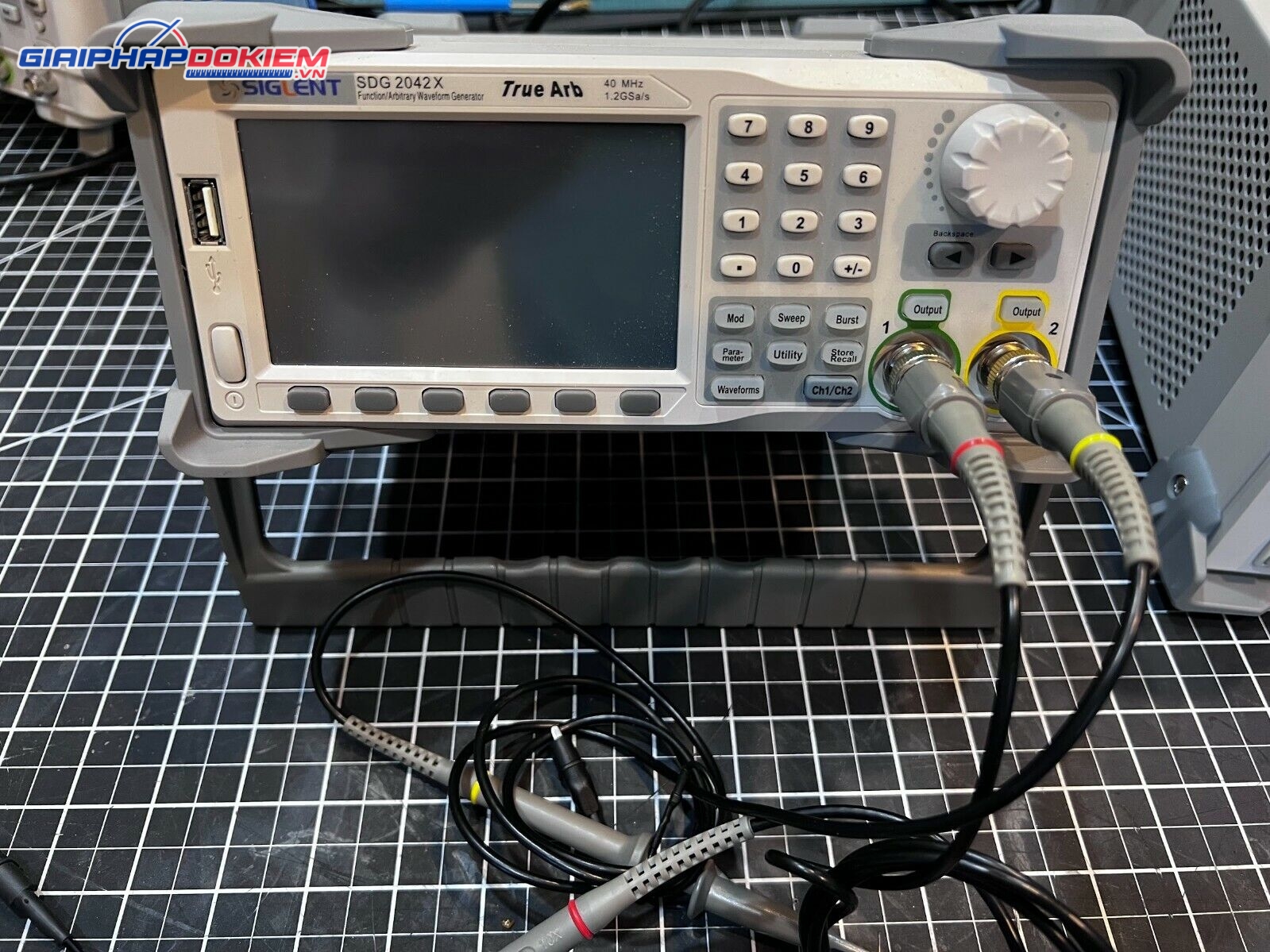

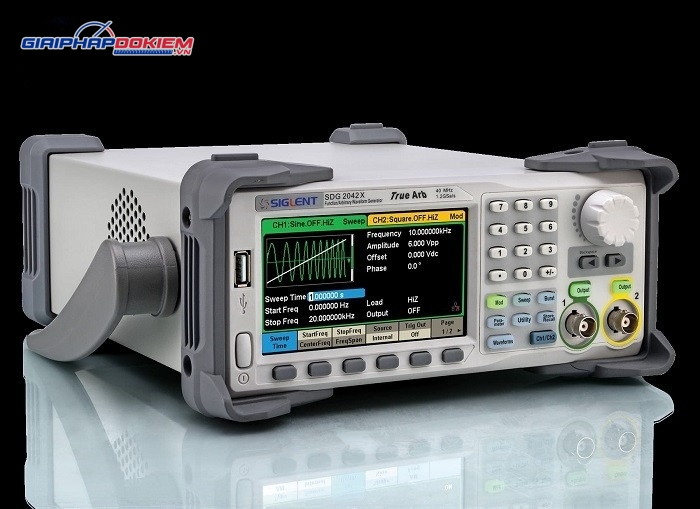

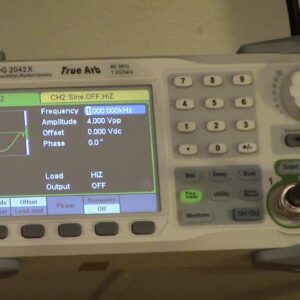

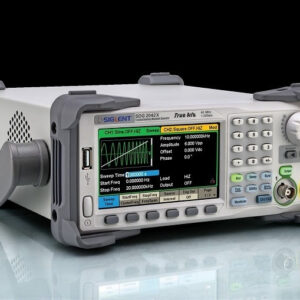

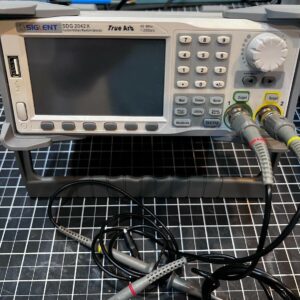

Máy phát xung, hàm Siglent SDG2042X

Giới thiệu Máy phát xung, hàm Siglent SDG2042X

Siglent SDG2042X thuộc dòng SDG2000X, là một thiết bị phát xung/máy phát hàm hai kênh với những thông số kỹ thuật và công nghệ tiên tiến. Dưới đây là các đặc điểm nổi bật của SDG2042X:

• Băng thông lên tới 120 MHz: Giúp phát tín hiệu với độ chính xác cao và ổn định.
• Tốc độ lấy mẫu 1.2GSa/s: Cho phép tạo ra các dạng sóng chi tiết và chính xác.
• Độ phân giải theo chiều dọc 16 bit: Nâng cao chất lượng tín hiệu, giảm nhiễu và tăng độ chính xác.
• Công nghệ TrueArb & EasyPulse: TrueArb dựa trên nguyên tắc point-to-point, giúp tạo ra các dạng sóng tùy ý với độ chính xác cao. EasyPulse giúp tạo ra các xung vuông với độ dốc và chính xác cao, giảm thiểu jitter.
• Tín hiệu chính xác cao và jitter thấp: Đáp ứng yêu cầu ngày càng cao của nhiều ứng dụng đa dạng và phức tạp.

Với những ưu điểm này, SDG2042X của SIGLENT là lựa chọn lý tưởng cho các ứng dụng cần độ chính xác cao, như nghiên cứu, phát triển sản phẩm, kiểm tra và đo lường trong các lĩnh vực điện tử, viễn thông và tự động hó

Các tính năng chính của Siglent SDG2042X

• Hai kênh ngõ ra: Băng thông tối đa 120 MHz, biên độ tối đa 20 Vpp, đầu ra với độ tin cậy cao, dải động lên đến 80 dB.
• Hiệu suất lấy mẫu cao: Tốc độ lấy mẫu lên đến 1.2GSa/s và độ phân giải dọc 16 bit, không bị hao hụt tín hiệu.
• Công nghệ TrueArb: Dựa trên nguyên tắc point-to-point, hỗ trợ các dạng sóng Arb từ 8 pts đến 8 Mpts với tốc độ lấy mẫu trong dải 1μSa/s đến 75MSa/s.
• Công nghệ EasyPulse: Khả năng tạo các dạng sóng và xung với jitter thấp, mang lại độ chính xác cao.

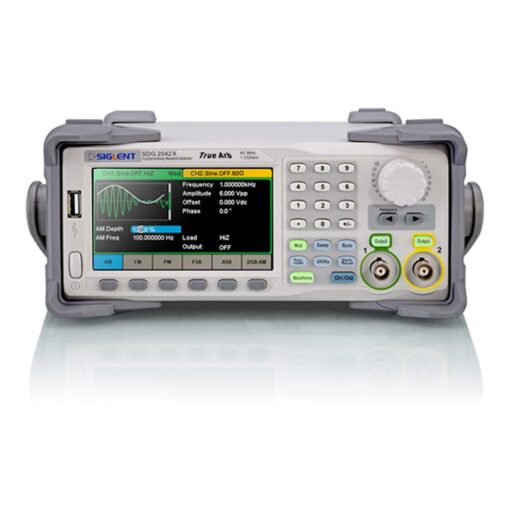

• Chức năng điều chế đa dạng: Bao gồm AM, DSB-AM, FM, PM, FSK, ASK, PSK và PWM.
• Chức năng Sweep và Burst: Hỗ trợ phát sóng hài.
• Máy đếm tần số: Độ chính xác cao.
• Phát sóng tùy ý: Hỗ trợ 196 dạng khác nhau.

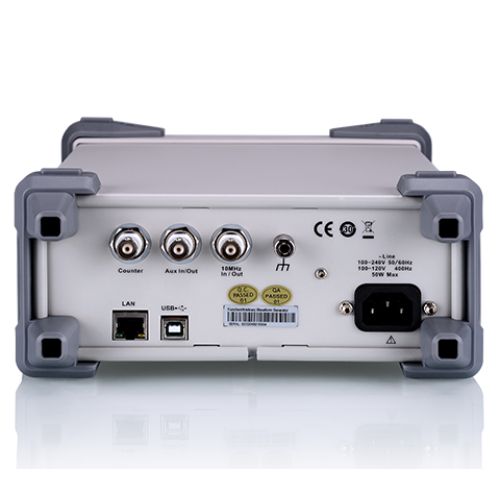

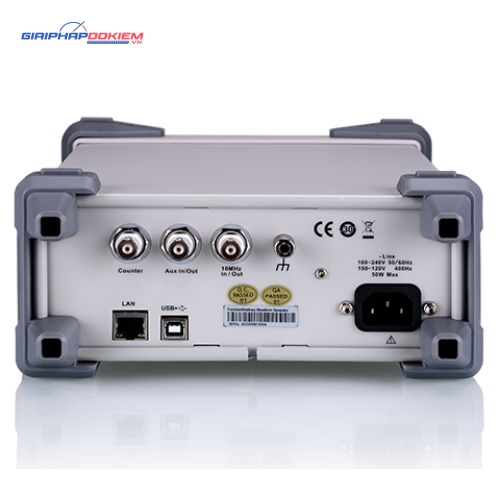

• Chức năng giao tiếp: USB Device, USB Host, LAN (VXI-11), hỗ trợ lưu trữ với ổ đĩa USB và phần mềm, giao tiếp GPIB (tùy chọn).
• Màn hình cảm ứng: Kích thước 4.3 inch.

Thông số kỹ thuật của SDG2042X

• Tần số đầu ra tối đa: 40 MHz
• Thời gian tăng/giảm tối thiểu: 1 nsec
• Tốc độ lấy mẫu tối đa: 1.2 GSa/s
• Độ phân giải dọc: 16-bit
• Bộ nhớ dạng sóng: 8 pts ~ 8 Mpts
• Số kênh: 2
• Dải tần số các loại sóng:
  • Sóng sin: 1μHz ~ 40 MHz
  • Sóng vuông: 1μHz ~ 25 MHz
  • Sóng răng cưa: 1μHz ~ 1 MHz
  • Sóng xung: 1μHz ~ 25 MHz
  • Sóng nhiễu (-3dB): 120 MHz
  • Sóng tùy ý: 1μHz ~ 20 MHz
• Trọng lượng: 10 lbs
• Kích thước: 10,2 x 4,2 x 11,6 inch

Phụ kiện đi kèm máy phát xung SDG2042X

• Phụ kiện bao gồm:

  • 1 sách hướng dẫn khởi động nhanh (Quick Start)
  • 1 dây nguồn
  • 1 cáp USB
  • 1 chứng nhận hiệu chuẩn
  • 1 cáp đồng trục BNC

• Phụ kiện mua thêm:

  • USB-GPIB adapter
  • Bộ suy hao 20dB
  • Bộ khuếch đại công suất 10W SPA1010

Các phụ kiện kèm theo SDG2042X giúp người dùng dễ dàng sử dụng và kết nối thiết bị, trong khi các phụ kiện mua thêm mở rộng khả năng và hiệu suất của máy phát xung, phù hợp với nhiều ứng dụng khác nhau.
