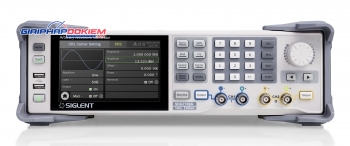

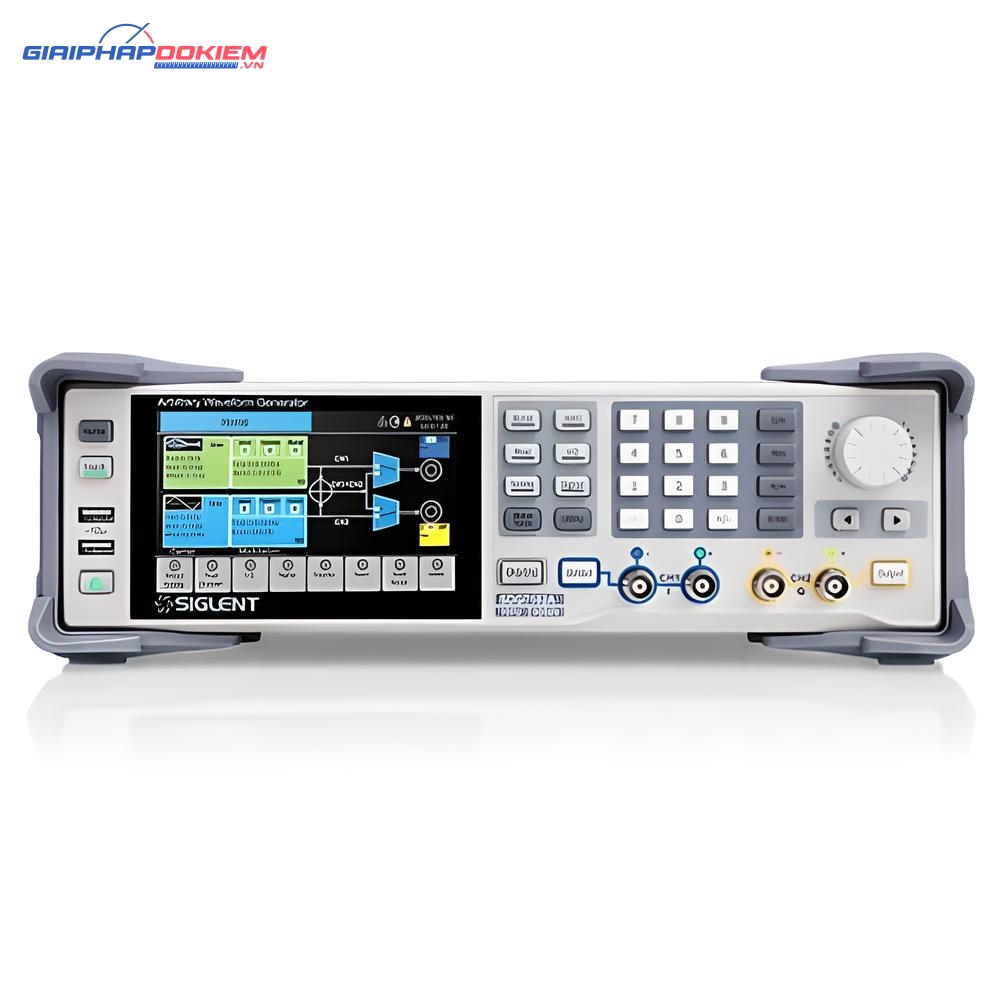

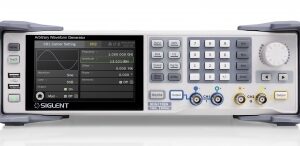

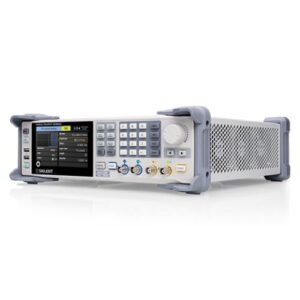

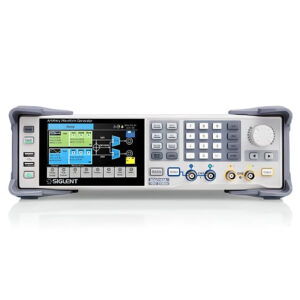

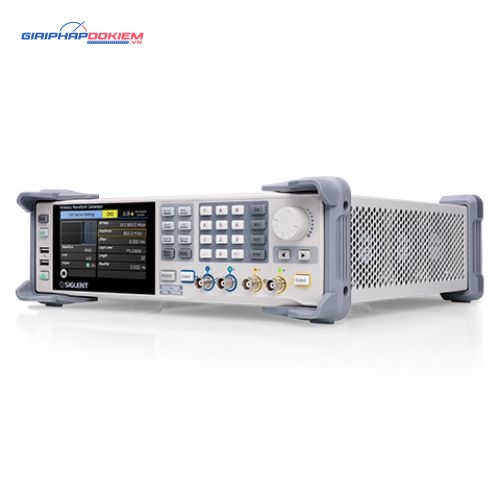

Máy phát xung, hàm Siglent SDG7102A

Giới thiệu Máy phát xung, hàm Siglent SDG7102A

Siglent SDG7102A là một thiết bị tiên tiến, mang lại hiệu suất cao và độ chính xác vượt trội, phù hợp cho các ứng dụng đa dạng trong nghiên cứu và phát triển

Thông số kỹ thuật của Siglent SDG7102A

• Số kênh: 2 / Single-end
• Băng thông: 1 GHz
• Tốc độ lấy mẫu: 5 GSa/s
• Độ phân giải dọc: 14-bit
• Dạng sóng tùy ý: Tỷ lệ mẫu từ 0,01 Sa/s đến 2,5 GSa/s; Độ sâu bộ nhớ từ 24 pts đến 512 Mpts/ch, cho phép chỉnh sửa và phát lại phân đoạn
• Tín hiệu vector (Tùy chọn): Tốc độ ký hiệu tối đa 500 MS/s; Sóng mang có thể điều chỉnh từ DC đến 1 GHz, hỗ trợ các chế độ điều chế như ASK, PSK, FSK và QAM. Phần mềm EasyIQ cho phép tạo và chỉnh sửa tín hiệu vector

• Dạng sóng liên tục: Đạt tới 1 GHz, hỗ trợ tạo sóng hài
• Xung: Độ rộng xung tối thiểu 1 ns, biên độ xung thấp nhất 500 ps với jitter thấp. Biên độ tăng/giảm có thể điều chỉnh độc lập và độ rộng xung có thể thay đổi linh hoạt
• Độ ồn: Băng thông điều chỉnh từ 1 mHz đến 1 GHz
• PRBS: Tốc độ bit từ 1 μbps đến 312,5 Mbps, độ dài từ PRBS3 đến PRBS32
• Tín hiệu phức tạp: Hỗ trợ điều chế nội bộ và ngoại vi như AM, FM, PM, PWM, FSK, PSK, ASK, v.v.; Hỗ trợ quét và burst
• Chức năng kênh đôi: Theo dõi, ghép nối và sao chép liên kênh. Hỗ trợ chồng chất và điều chế lẫn nhau giữa các kênh
• Dải đầu ra: Đầu ra tương tự 24 Vpp với chồng ± 12 V DC offset, hỗ trợ dải đầu ra tối đa ± 24 V (48 V)
• Digital bus (Tùy chọn): Đầu ra 16 bit, LVTTL hoặc LVDS; Tốc độ bit từ 1 μbps đến 1 Gbps

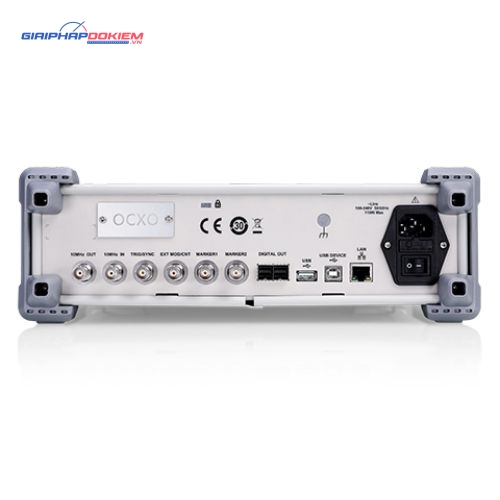

• Giao diện: Ba cổng máy chủ USB 2.0, thiết bị USB 2.0 (USBTMC); LAN 10M/100M (VXI-11/Telnet/Socket/WebServer); EXT MOD/CNT, 10 MHz In, 10 MHz Out, Marker x2, Trigger In/Out
• Tương tác: Màn hình cảm ứng điện dung TFT-LCD 5” (800×480); Hỗ trợ thao tác chuột, máy chủ Web và kiểm soát SCPI

Các thông số này cho thấy thiết bị được trang bị đầy đủ các tính năng tiên tiến, phù hợp với nhiều ứng dụng đa dạng trong lĩnh vực nghiên cứu và phát triển.
