Máy phát xung Matrix MFG-3240

Mô tả sản phẩm Máy phát xung Matrix MFG-3240

Máy phát xung Matrix MFG-3240 đầu ra hai kênh với tần số đầu ra cao nhất là “loại 15M” Model là MFG-3215, “loại 25M” là MFG-3225, “loại 40M” Model là MFG-3240, “loại 60M” Model là MFG-3260. Tốc độ lấy mẫu: 200MSa / S, độ phân giải dọc: 13 bit và độ sâu lưu trữ: 8k. 5 dạng sóng cơ bản và 32 dạng sóng tùy ý tích hợp sẵn, đầu ra sóng xung được đặt trong thời gian cạnh.

Đặc điểm nổi bật Matrix MFG-3240

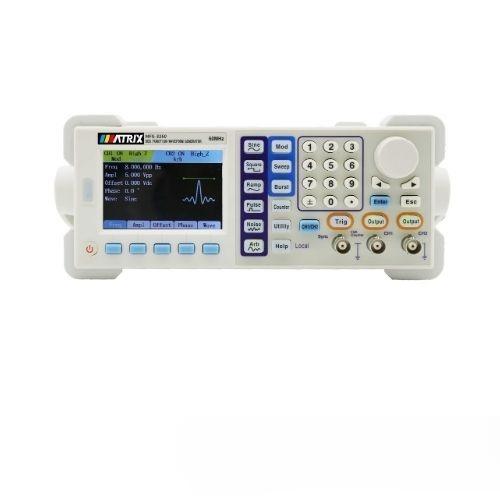

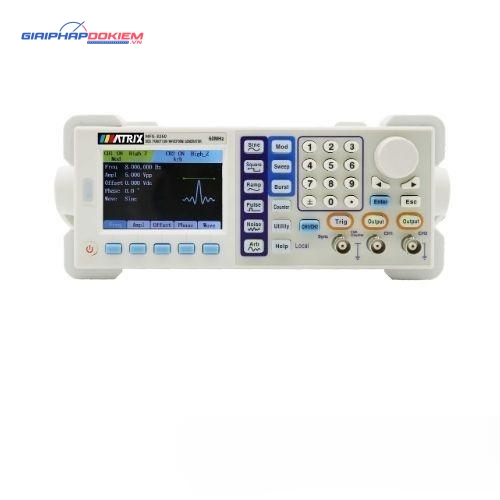

• Màn hình LCD 3,5 inch 480 × 320 TFT với giao diện đồ họa rõ ràng

• 15M / 25M / 40M / 60M

• Thực đơn tiếng Trung / tiếng Anh có sẵn

• Nhấn phím để được trợ giúp và thông tin

• Quản lý tệp hỗ trợ đĩa flash USB và bộ nhớ cục bộ

• Đầu ra hai kênh với tần số đầu ra cao nhất là “loại 15M” Model là MFG-3215, “loại 25M” là MFG-3225, “loại 40M” Model là MFG-3240, “loại 60M” Model là MFG-3260

• Tốc độ lấy mẫu: 200MSa / S, độ phân giải dọc: 13 bit và độ sâu lưu trữ: 8k

• 5 dạng sóng cơ bản và 32 dạng sóng tùy ý tích hợp sẵn

• Đầu ra sóng xung được đặt trong thời gian cạnh

• Chức năng điều chế AM, FM, PM, ASK, FSK và PSK bên trong / bên ngoài

• Đầu ra của tần số quét tuyến tính / logarit và dạng sóng liên tục

• Máy đo tần số có độ chính xác cao 100MHz và bộ đếm 32 bit

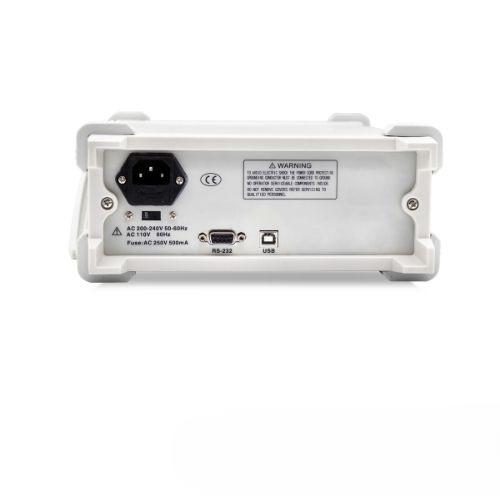

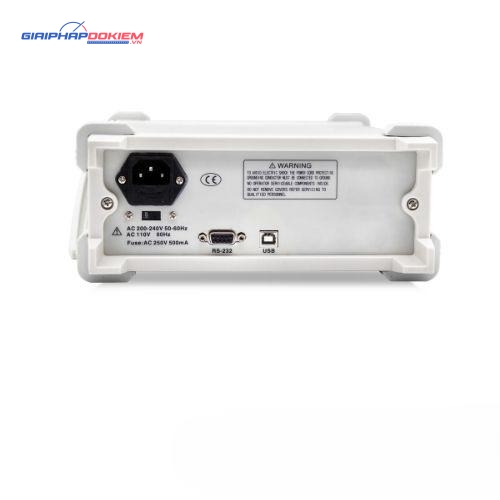

• Với giao diện RS232, Thiết bị USB, giao diện Máy chủ USB hỗ trợ lưu trữ đĩa flash USB (Tùy chọn Máy chủ USB)

• Trang bị phần mềm chỉnh sửa dạng sóng tùy ý đa chức năng

Thông số kỹ thuật của Matrix MFG-3240

Đặc điểm tần số:

• Hình sin: 1μHz ~ 40MHz

• Hình vuông: 1μHz ~ 15MHz

• Răng cưa: 1μHz ~ 15MHz

• Xung: 100μHz ~ 6MHz

• Tùy ý: 1μHz ~ 6MHz

• Tiếng ồn （-3dB）: Băng thông 7MHz

• Độ phân giải tần số: 1μHz

• Độ chính xác tần số: ± 5ppm

• Tần số ổn định: ± 1ppm / 3 giờ

Đặc điểm tần số:

• Dạng sóng các loại: Sin, vuông, răng cưa, xung, nhiễu và sóng tùy ý (bao gồm cả DC).

• Có 32 loại sóng tùy ý và 50 loại sóng do người dùng xác định.

• Độ dài dạng sóng: 8192 điểm

• Tốc độ lấy mẫu dạng sóng: 200 MSa / s

• Độ phân giải dọc của dạng sóng: 13 bit
