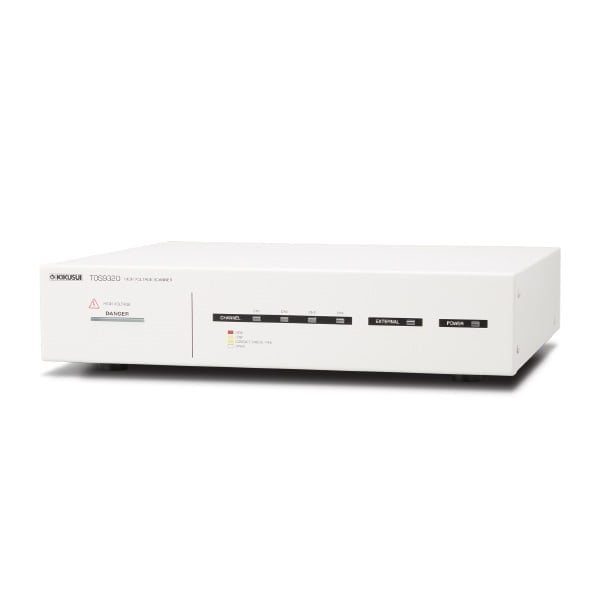

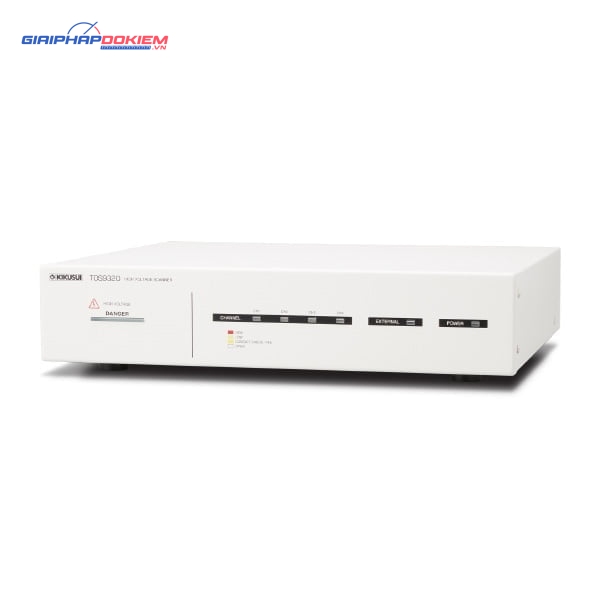

Máy quét điện áp cao KIKUSUI TOS9320 (High-voltage scanner)

Giới thiệu Máy quét điện áp cao KIKUSUI TOS9320 (High-voltage scanner)

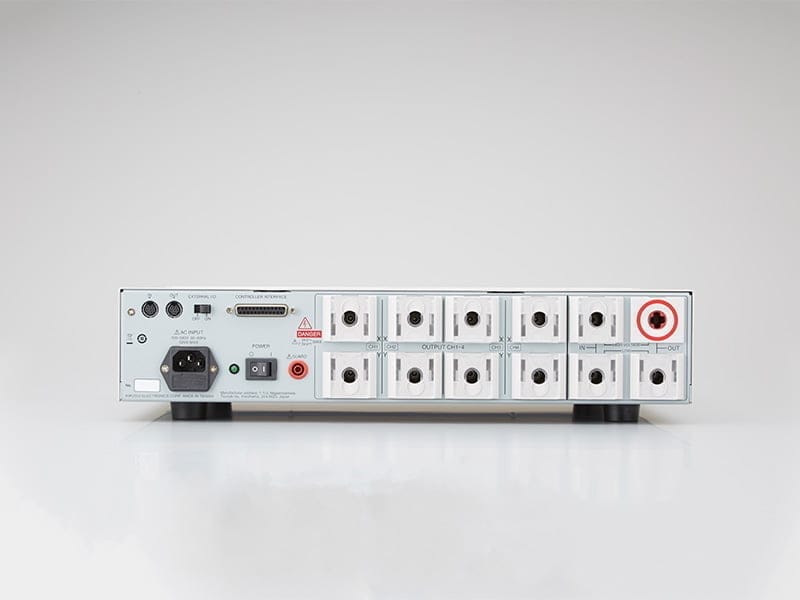

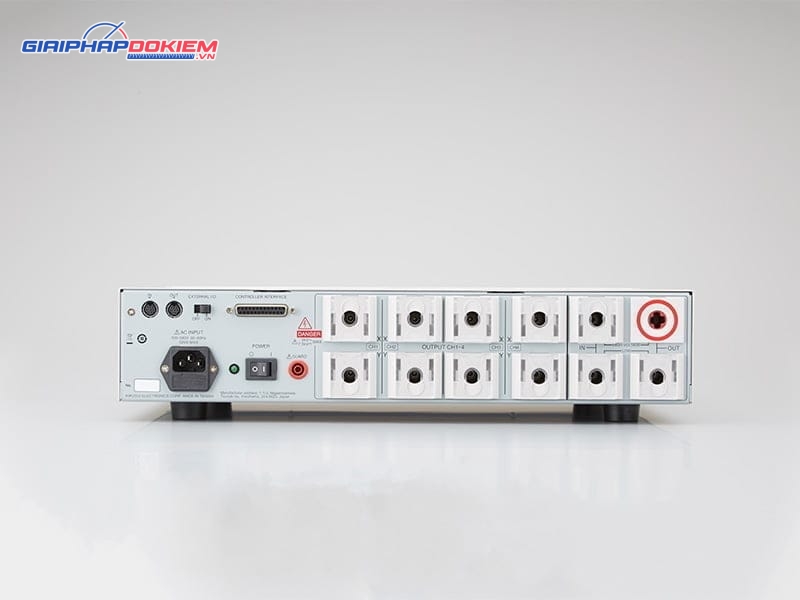

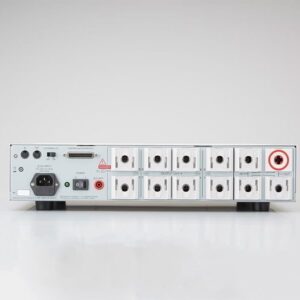

Máy quét điện áp cao KIKUSUI TOS9320 (High-voltage scanner) là một tùy chọn chuyên biệt cho dòng TOS9300, có khả năng phân phối nhanh chóng điện áp thử nghiệm từ thiết bị chính đến nhiều điểm thử nghiệm để kiểm tra điện áp chịu đựng và điện trở cách điện. Các kênh có thể được điều khiển bằng thiết bị bên ngoài thông qua đầu nối giao diện điều khiển ở mặt sau.

Điều khiển từ xa không chỉ giới hạn ở dòng TOS9300 mà còn tương thích với các mẫu trước đó như máy đo điện trở cách điện / hipot sê-ri TOS5300. Máy quét điện áp cao TOS9320 là một công cụ cần thiết để tự động hóa việc kiểm tra các thiết bị điện tử có độ tin cậy cao giữa nhiều kênh.

Đầu ra có thể được mở rộng thành bốn kênh với một máy quét điện áp cao. Điện thế của mỗi kênh có thể được đặt tùy ý ở mức cao, thấp hoặc mở và có thể được kiểm tra tại bất kỳ điểm nào trong số bốn điểm này.

Có thể kết nối tối đa bốn máy quét điện áp cao (tổng cộng 16 kênh) với mỗi thiết bị.

Có thể dễ dàng giám sát đầu ra của mỗi kênh và liên hệ với các điểm kiểm tra.

Đặc điểm nổi bật của KIKUSUI TOS9320

• Máy quét điện áp cao cho hệ thống kiểm tra đa kênh dòng TOS9300
• Máy quét điện áp cao có thể tự phân phối đầu ra từ thiết bị thử nghiệm
• Có thể được kết nối với máy kiểm tra điện áp / điện trở cách điện dòng TOS5300 thông thường.

Ứng dụng của KIKUSUI TOS9320

Tự động hóa thử nghiệm các thiết bị điện tử có độ tin cậy cao giữa nhiều kênh.

Thông số kỹ thuật của TOS9320

Điện áp hoạt động tối đa: AC 5 kV/ DC 7.2 kV

Số kênh: 4

Giao diện điều khiển (bên ngoài): bộ kết nối D-sub 25-pin

Nguồn:

• Dải điện áp danh định (dải điện áp cho phép): 100 Vac ~ 240 Vac (90 Vac ~ 250 Vac)
• Công suất tiêu thụ: 50 VA max
• Tần số: 47 Hz ~ 63 Hz
• Trọng lượng: khoảng 8 kg (17.6 lb)

Phụ kiện:

• Dây nguồn: 1pc.
• Đầu đo điện áp cao [TL31-TOS] (8 đỏ)
• Đầu đo TL33-TOS (1 cặp)
• Cáp cho kết nối điện áp cao song song (1 pc.), phích cắm giao diện điều khiển (1 bộ)
• Nhãn cảnh báo điện áp cao (2 pc.)
• Nhãn dán kênh (Cho bảng điều khiển (1 tấm), cho đầu đo (1 tấm))
• Hướng dẫn sử dụng (1 copy)
• Thông tin an toàn (1 copy)
