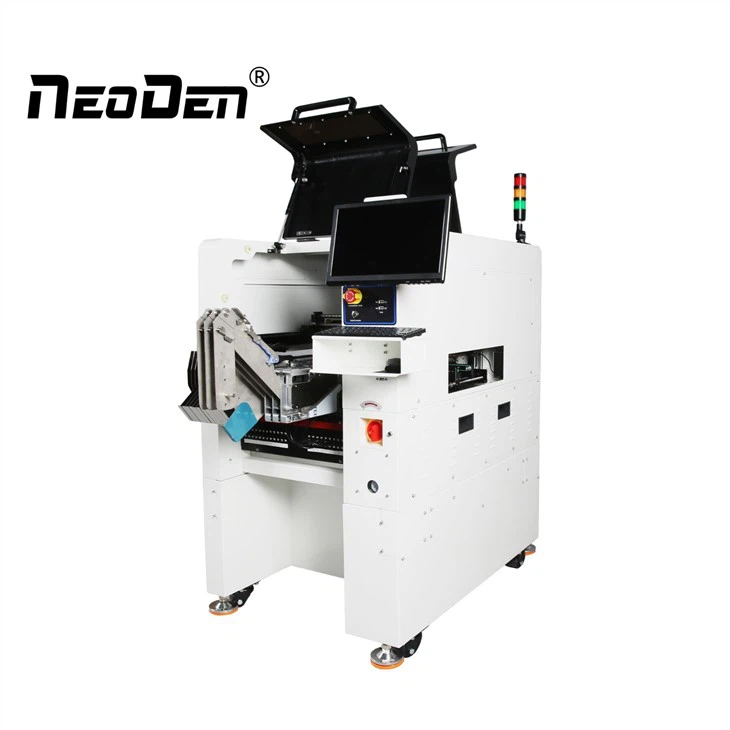

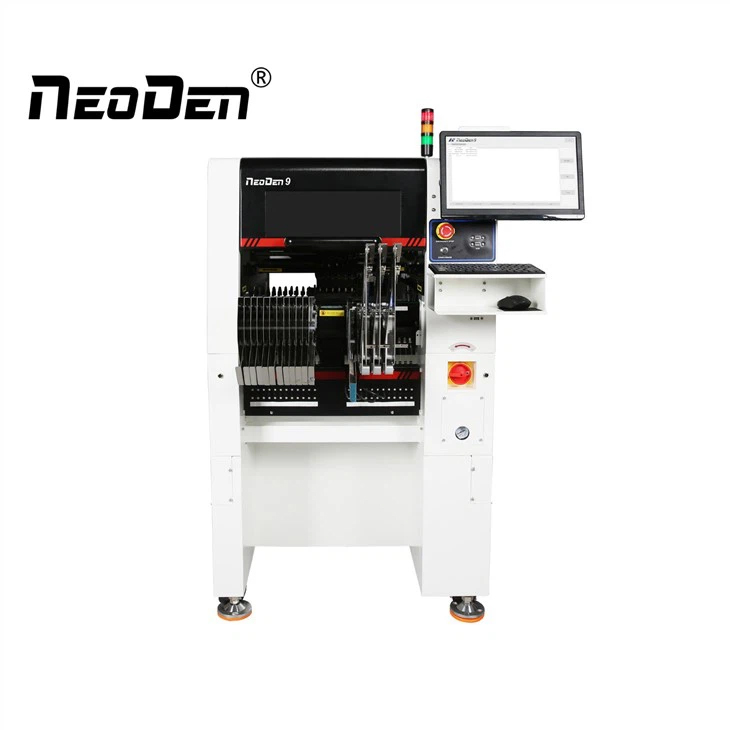

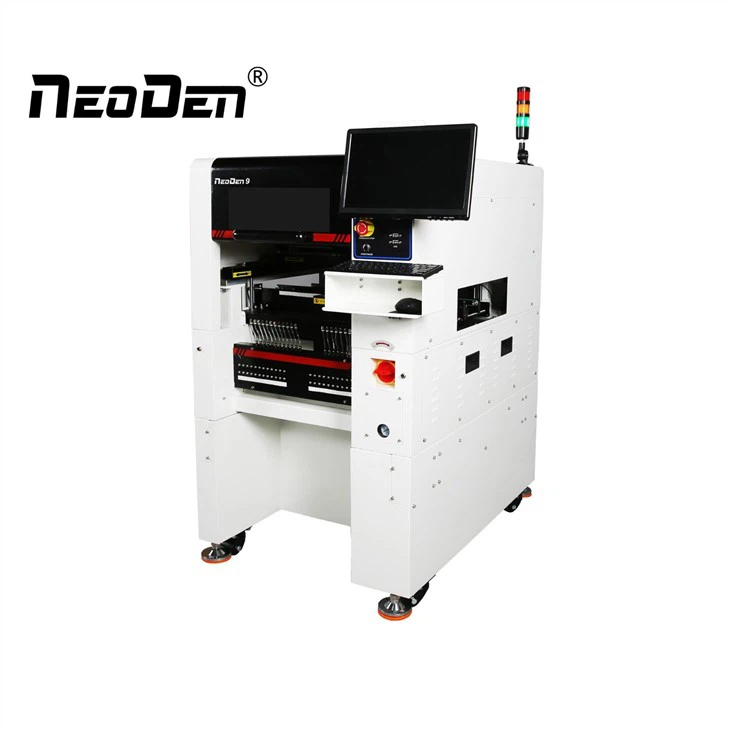

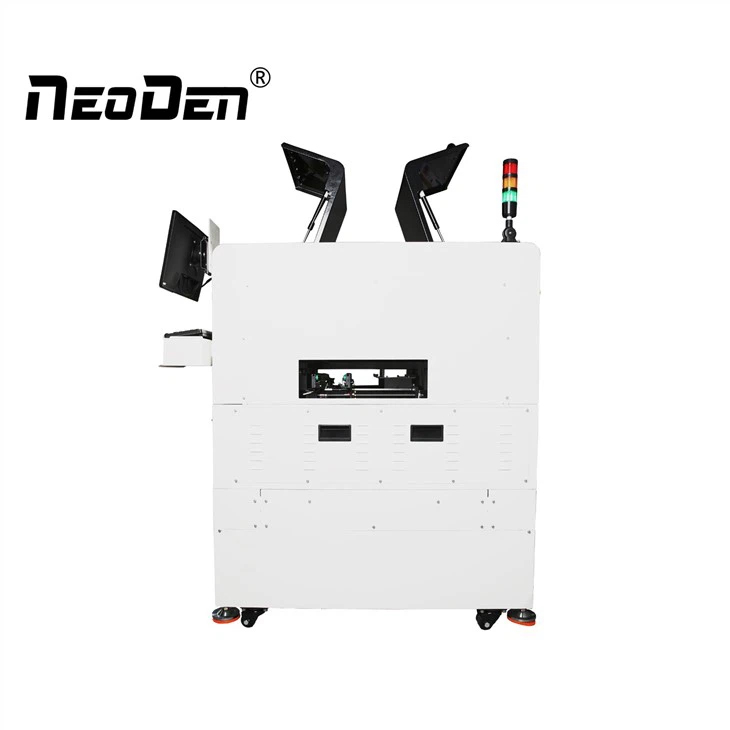

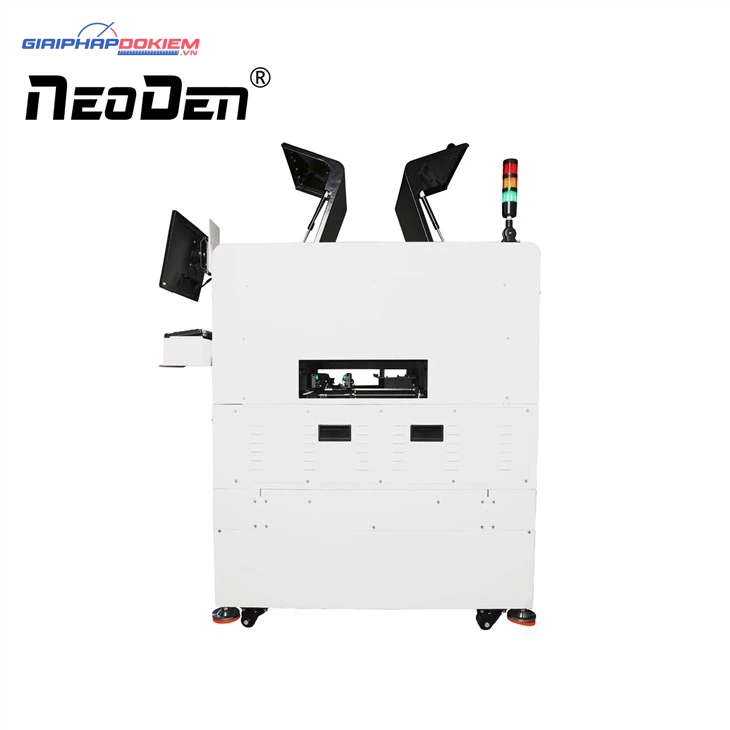

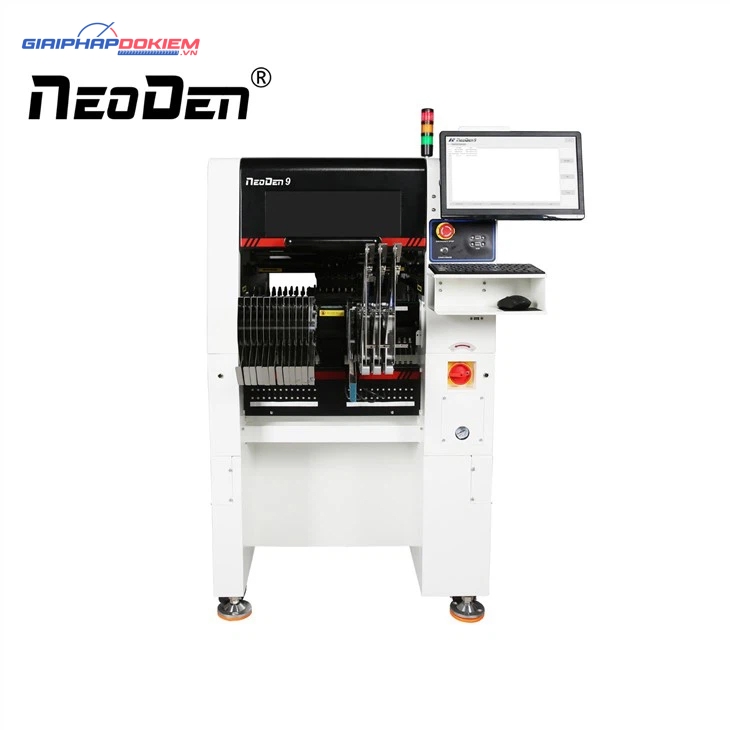

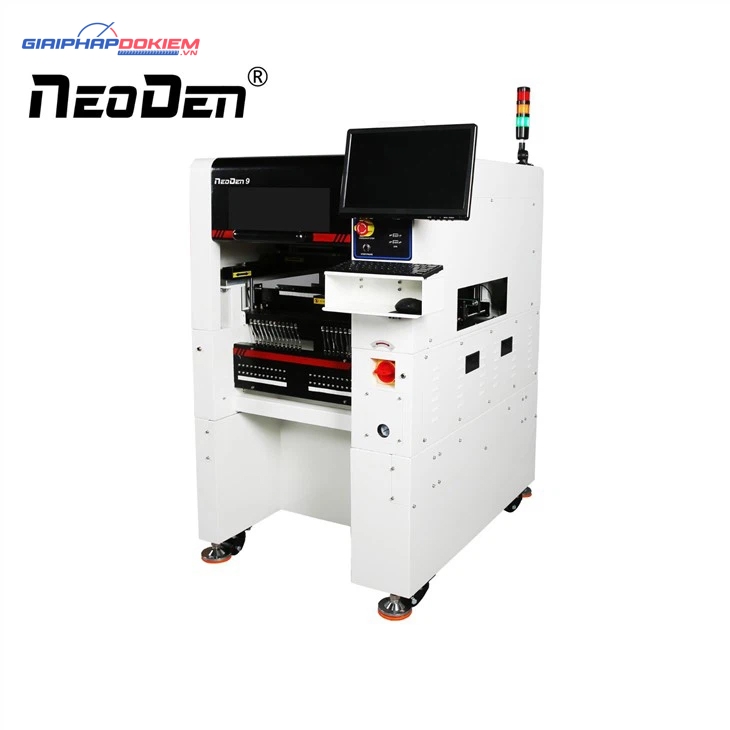

Giới thiệu NeoDen9 chọn và đặt máy cho lắp ráp pcb
NeoDen9 là máy thu gom và đặt vít me bi với 6 đầu thu đồng thời, dung tích của khay nạp cuộn băng tối đa 53 băng, tốc độ đặt tối đa 14.000 CPH, phù hợp cho việc sản xuất lắp ráp pcb có quy mô với tốc độ nhanh và độ chính xác cao. Chiều rộng của máy là 80cm, có thể đi vào hầu hết các cửa.
NeoDen9 có thể tương thích với cả bộ tiếp liệu điện và bộ tiếp giấy khí nén đa dạng các kích cỡ của bộ tiếp liệu, 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm/ 56mm.
Bộ nạp khí nén tiết kiệm chi phí và ổn định, bạn có thể sử dụng nó cho các bộ phận trên 0201, như 0402 và 0603, v.v.
Chi phí của hệ thống cấp điện cao hơn, nhưng nó chính xác và ổn định đủ cho diện tích chiếm dụng nhỏ 0201.
Bạn có thể kết hợp cả hai loại hệ điều hành để cải thiện công suất ở mức giá cạnh tranh.
Các bộ phận áp dụng:
0201, 0402, 0603, 0805, 1206, 1210, SOP, SSOP, SOC, QFP, QFN, BGA, 3538, đi-ốt 4148, LED hình dạng bi 3535, 5050 v.v.
Tính năng máy chọn và đặt NeoDen9:
1. 6 vòi phun được đồng bộ hóa đảm bảo độ chính xác vị trí lặp lại với tốc độ cao
2. Máy chạy trên hệ điều hành Linux ổn định và bảo mật cao
3. Trang bị động cơ servo 400W để đảm bảo mômen xoắn và tăng tốc tốt hơn giúp đạt được vị trí ổn định và bền vững.
4. Hỗ trợ cả bộ nạp điện và bộ nạp khí nén ở máy cấp liệu cuộn băng 53 khe cắm tối đa chỉ với chiều rộng máy là 800mm, để đảm bảo hiệu suất cao với không gian linh hoạt và đáng sợ nhất;
5. Ứng dụng cho chiều rộng PCB tối đa là 300mm, đáp ứng hầu hết các kích thước PCB.
6. Hệ thống điều khiển trợ lực vòng kín với phản hồi giúp máy hoạt động chính xác hơn
7. Trang bị cảm biến chùm tia để bảo vệ an toàn cho chuyển động của đầu

6 người đứng đầu vị trí
Kiểm soát độc lập
Mỗi đầu có thể lên và xuống riêng biệt, dễ dàng lấy hàng
Đáp ứng các yêu cầu của xử lý SMT linh hoạt.

Bộ nạp cuộn băng
Hỗ trợ cả bộ nạp bằng điện và bộ nạp bằng khí nén ở tối đa 53 rãnh nạp cuộn băng với chiều rộng máy chỉ 800mm, để đảm bảo hiệu quả cao với không gian linh hoạt & xứng tầm.

Máy ảnh bay tự phát triển
Hệ thống nhận dạng sử dụng cảm biến CMOS nhập khẩu, thấu kính độ nét cao công nghiệp 5 triệu cấp độ và nguồn sáng không bóng vòng 289 LED, để đảm bảo hiệu ứng ổn định và bền bỉ.

Vít nối đất chính xác C5
với độ chính xác là 0. 018mm trong chiều dài 300mm. Nó được kết hợp với khớp nối PVP của Đài Loan và khớp nối Miki của Nhật Bản, cùng với việc lắp ráp chính xác, ít hao mòn và lão hóa, độ chính xác ổn định và bền.
Động cơ Servo
Trang bị động cơ servo Panosonic 400W,
để đảm bảo mô-men xoắn và gia tốc tốt hơn để đạt được vị trí ổn định và bền.

Cảm biến bằng sáng chế
Nếu bộ nạp không được lắp đặt đúng vị trí, đầu đặt sẽ bị khóa, để tránh va đập đầu và bất thường do vận hành sai.
Máy chọn và đặt NeoDen9 Trang bị động cơ servo Panosonic 400W, để đảm bảo mô-men xoắn và khả năng tăng tốc tốt hơn để đạt được vị trí ổn định và bền bỉ.
Điều khiển độc lập 6 đầu vị trí, mỗi đầu có thể lên và xuống riêng biệt, dễ dàng lấy và chiều cao lắp hiệu quả tiêu chuẩn đạt 16mm, đáp ứng yêu cầu xử lý SMT linh hoạt.
Xử lý đường ray tự động, thiết kế cấu trúc mở rộng đường ray tuyến tính trục vít kép.
Được trang bị công nghệ cảm biến đã được cấp bằng sáng chế, nó có thể xử lý PCB đen và PCB dài 800mm có thể được gắn thành từng phần.
Thông tin kỹ thuật máy chọn và đặt
| Tên sản phẩm | Máy chọn và đặt NeoDen9 |
| Số người đứng đầu | 6 |
| Số lượng cuộn băng | 53 (Yamaha điện / khí nén) |
| Số lượng khay IC | 20 |
| Khu vực vị trí | 460mm * 300mm |
| Chiều cao lắp tối đa | 16mm |
| PCB Fiducial Recognition | Máy ảnh đánh dấu độ chính xác cao |
| Nhận dạng thành phần | Hệ thống camera tầm nhìn bay độ phân giải cao |
| Điều khiển phản hồi chuyển động XY | Hệ thống điều khiển vòng kín |
| Động cơ truyền động XY | PanasonicA 6 400 W |
| Lặp lại vị trí chính xác | ± 0. 01mm |
| Tốc độ lắp tối đa | 14000CPH |
| Tốc độ gắn kết trung bình | 9000CPH |
| Loại ổ trục X | Hướng dẫn tuyến tính WON / Vít mài TBI C 5 – 1632 |
| Loại truyền động trục Y | Hướng dẫn tuyến tính WON / Vít mài TBI C 5 – 1632 |
| Khí nén | > 0. 6Mpa |
| Công suất đầu vào | 220V / 50HZ (110V / 60HZ thay thế) |
| Trọng lượng máy | 500kg |
| Kích thước máy | L1220mm * W800mm * H1350mm |
