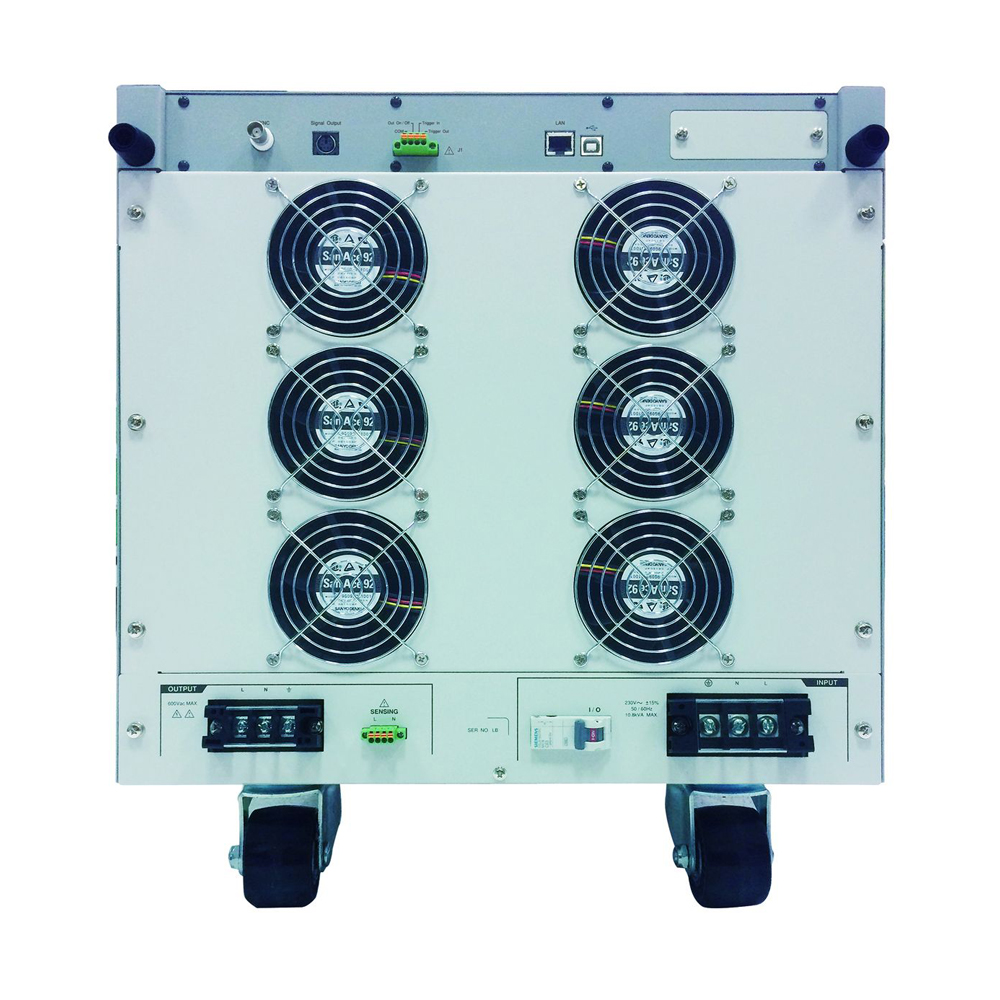

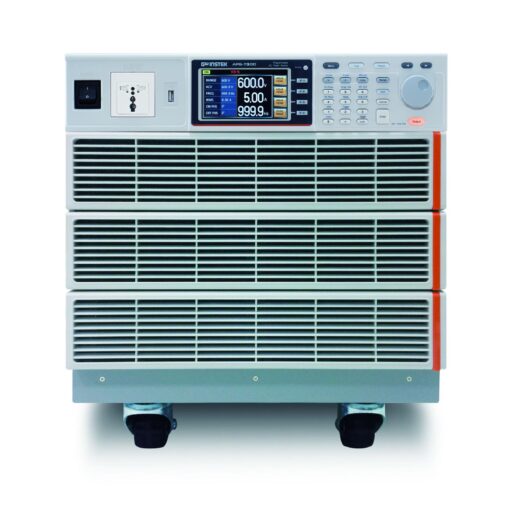

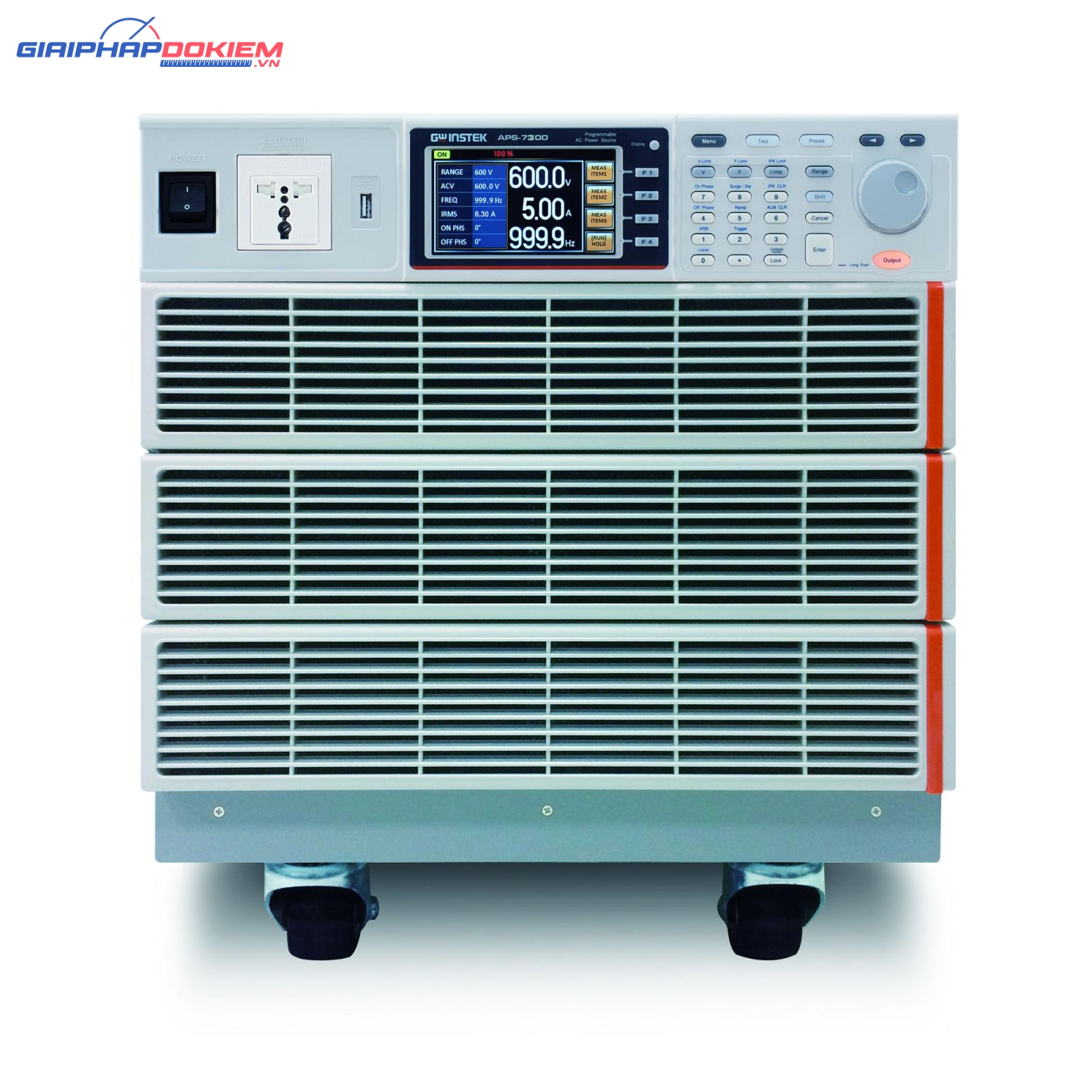

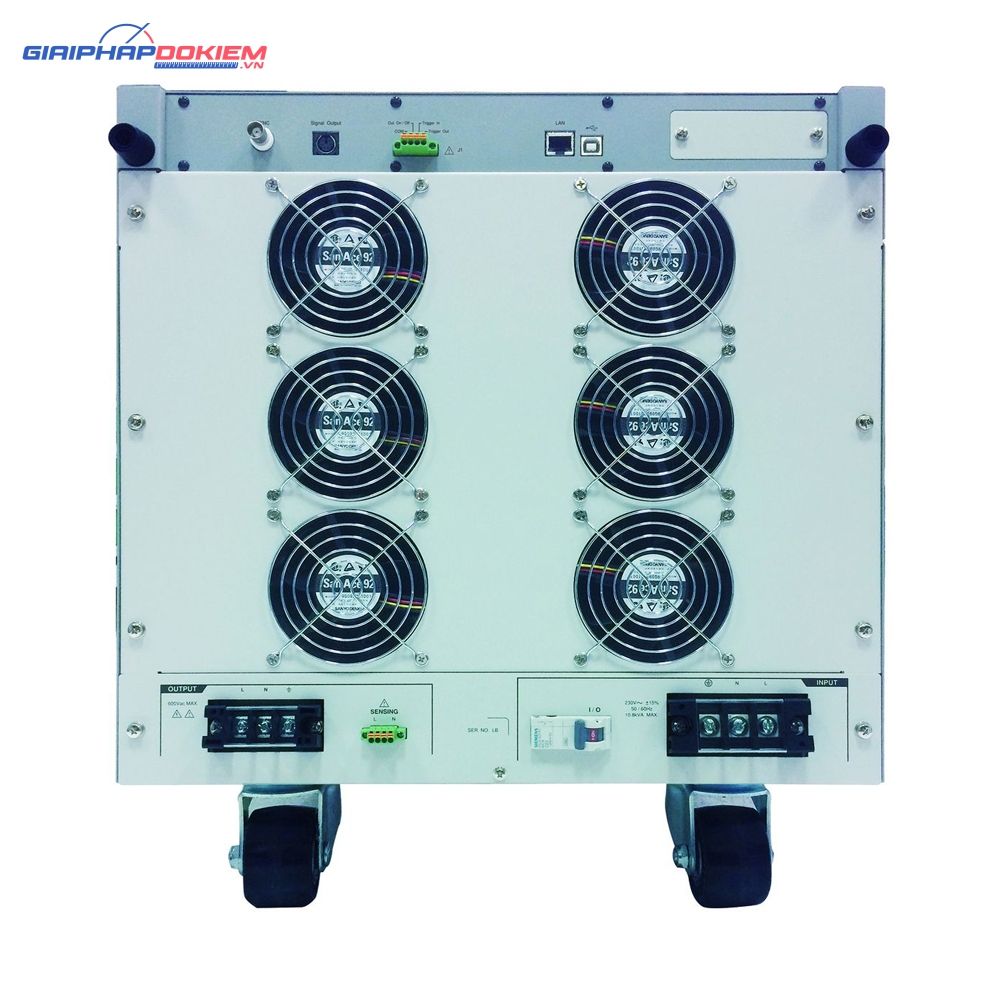

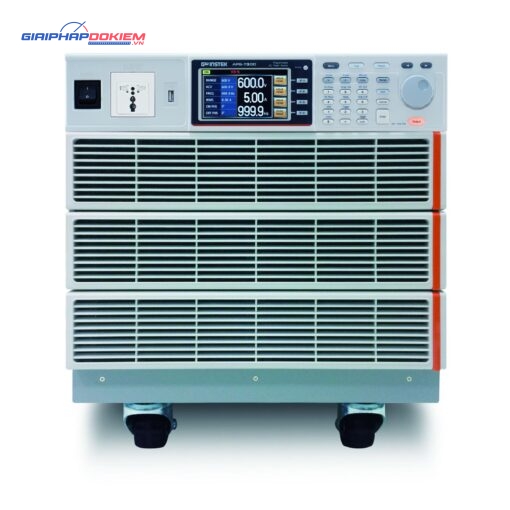

Bộ nguồn lập trình AC GW Instek APS-7300

Bộ nguồn lập trình AC GW Instek APS-7300

GW Instek giới thiệu các nguồn điện xoay chiều có thể lập trình dòng APS-7000, bao gồm:

• 500VA của GW Instek APS-7050
• 1000VA của GW Instek APS-7100
• 2000VA của GW Instek APS-7200
• 3000VA của  GW Instek APS-7300.

Dòng GW Instek APS-7300 có các đặc tính nguồn từ thiết kế cấu trúc tuyến tính bao gồm độ ồn thấp, THD thấp và đầu ra nguồn có độ ổn định cao, lý tưởng cho việc phát triển sản phẩm và xác minh nguồn điện đầu vào có yêu cầu độ ồn thấp hoặc các ứng dụng thiết bị âm thanh, video và âm thanh nổi, v.v. Điện áp định mức tối đa là 0 ~ 310Vrms, 25,2Arms, dòng điện cực đại 100,8A và dải tần số đầu ra là 45 ~ 500,0Hz. Người dùng có thể tăng điện áp đầu ra từ 0Vrms lên 600Vrms và tần số đầu ra từ 45Hz lên 999,9Hz một cách thuận tiện bằng cách mua các tùy chọn mà không cần gửi thiết bị trở lại GW Instek.

Một trong những giải pháp năng lượng thay thế phổ biến trên thị trường là sử dụng biến tần để chuyển đổi DC thành AC và sau đó AC được chuyển đổi sẽ được đưa vào lưới điện hoặc các sản phẩm cần điện. Ví dụ, AC được sản xuất bởi biến tần PV được gửi tới lưới điện hoặc thiết bị cần có điện. Trong khi mô phỏng lưới điện để kiểm tra biến tần kết nối với lưới điện, các nguồn điện xoay chiều thông thường không thể chịu được năng lượng phản hồi của DUT, do đó cần có thêm điện trở tiêu thụ điện để ngăn chặn nguồn điện xoay chiều bị hỏng. Ngược lại, dòng GW Instek APS-7300 có đặc tính hấp thụ dòng điện ngược nên không cần thêm điện trở tiêu thụ điện năng. Thiết bị đầu cuối đầu vào của dòng GW Instek APS-7300 được thiết kế để cách ly với thiết bị đầu cuối đầu ra lưới điện AC mô phỏng, do đó, người dùng không cần thêm thiết bị cách ly để bảo vệ DUT.

Dòng GW Instek APS-7300 phù hợp để mô phỏng lưới điện và thực hiện các thử nghiệm đặc tính đầu ra của biến tần, bao gồm cả pha và tần số đồng bộ. Dòng điện ngược và công suất được phát hiện bởi dòng APS-7000 sẽ được hiển thị bằng chỉ số màu đỏ để người dùng dễ dàng quan sát kiểm tra. APS-7000 dòng sản phẩm sử dụng chế độ Mô phỏng và chế độ Trình tự để cung cấp các thay đổi công suất một bước hoặc liên tiếp; và mô phỏng Kiểm tra bất thường điện áp và Kiểm tra bất thường tần số của lưới điện.

Thông số kỹ thuật Bộ nguồn lập trình AC GW Instek APS-7300

Dòng đo rms	0.200 ~ 3.500A; 3.00 ~ 35.00A
Độ phân giải	0.001, 0.01
Công suất đo	± (0.6% of reading + 5counts),  0.2 ~ 999.9W; ± (0.6% of rdig + 2counts),  1000 ~ 9999W
PF	±2% (0.001)
Truyền thông	USB host, Lan. GPIB (APS-001);  RS232/USB CDC (APS-002) (Mua thêm)
Bảo vệ	OCP, OTP, OPP, Alarm
Màn hình	TFT-LCD, 4.3 inch
Bộ nhớ	10 bộ
Nguồn AC	115/230VAC
Kích thước	430x400x650, 128Kg
Phụ kiện	HDSD, Dây nguồn, Đầu đo
