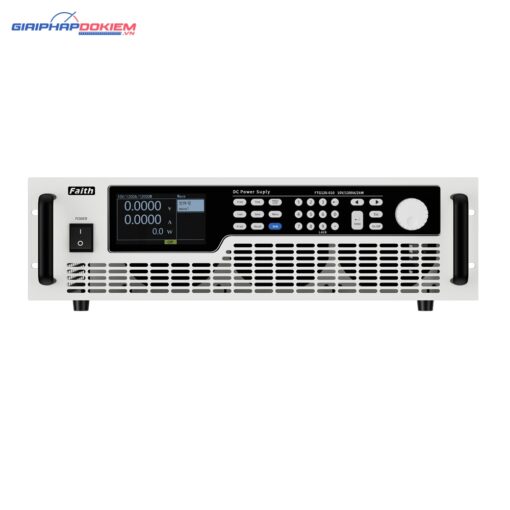

Nguồn lập trình DC công suất cao Faith FTG100-800 (800V, 12.5A, 10kW)

Nguồn lập trình DC công suất cao Faith FTG100-800 (800V, 12.5A, 10kW)

Nguồn lập trình một chiều (DC) công suất cao Faith FTG100-800 là một thiết bị cung cấp nguồn điện DC có khả năng điều chỉnh và lập trình chính xác. Thuộc dòng sản phẩm 10kW của Faith, thiết bị này cung cấp điện áp đầu ra lên đến 800 volt (V), dòng điện tối đa 12.5 ampe (A), và tổng công suất 10 kilowatt (kW). Đây là một giải pháp mạnh mẽ cho các ứng dụng kiểm tra yêu cầu điện áp cao.

Ứng Dụng Phổ Biến

Nguồn Faith FTG100-800 là công cụ lý tưởng cho các ứng dụng đòi hỏi điện áp cao:

• Xe điện (EV) : Kiểm tra và xác thực các thành phần trong kiến trúc xe điện 800V, chẳng hạn như bộ sạc trên xe (OBC), bộ biến đổi DC-DC, và hệ thống pin.
• Năng lượng tái tạo : Kiểm tra và mô phỏng các biến tần năng lượng mặt trời (PV inverter) và các hệ thống lưu trữ năng lượng (ESS) có dải điện áp hoạt động cao.
• Kiểm tra linh kiện công suất: Cấp nguồn để kiểm tra đặc tính của các linh kiện bán dẫn công suất cao như IGBT, MOSFET, và tụ điện cao áp.
• Phòng thí nghiệm R&D và kiểm định : Là một công cụ đa năng, mạnh mẽ phục vụ cho các hoạt động nghiên cứu, phát triển và kiểm định chất lượng các sản phẩm điện tử công suất cao thế hệ mới.
• Hàng không và quốc phòng: Kiểm tra các hệ thống điện tử yêu cầu điện áp cao và độ tin cậy lớn.

Các Tính Năng Nổi Bật

• Mật độ công suất cao: Cung cấp công suất 10kW trong một khung máy 3U nhỏ gọn, tối ưu hóa không gian làm việc và thuận tiện cho việc tích hợp vào hệ thống.
• Điện áp đầu ra cao: Với khả năng cung cấp điện áp lên tới 800V, thiết bị này rất phù hợp cho các ứng dụng kiểm tra linh kiện và hệ thống điện áp cao thế hệ mới.
• Độ chính xác và ổn định: Được trang bị bộ chuyển đổi A/D và D/A có độ phân giải cao, thiết bị cho phép cài đặt và đo lường giá trị điện áp, dòng điện với độ chính xác vượt trội. Độ gợn sóng (ripple) và nhiễu (noise) thấp đảm bảo nguồn ra sạch, bảo vệ các thiết bị nhạy cảm.
• Khả năng lập trình linh hoạt: Cho phép người dùng tạo các chuỗi (sequence) hoặc danh sách (list) các bước điện áp và dòng điện theo thời gian, rất hữu ích để tự động hóa các bài kiểm tra phức tạp và mô phỏng các điều kiện hoạt động thực tế.
• Chế độ hoạt động đa năng: Hỗ trợ các chế độ cơ bản như Điện áp không đổi (CV – Constant Voltage) và Dòng điện không đổi (CC – Constant Current).
• Giao diện và Điều khiển từ xa: Thiết bị thường được trang bị màn hình cảm ứng LCD màu, giúp việc thao tác trực tiếp trở nên trực quan. Các cổng giao tiếp tiêu chuẩn như LAN, USB, và RS232/RS485 thường được tích hợp, cho phép điều khiển từ xa và tích hợp vào các hệ thống tự động hóa sử dụng lệnh SCPI.
• Bảo vệ toàn diện: Trang bị đầy đủ các chức năng bảo vệ tiên tiến như bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), và quá nhiệt (OTP), đảm bảo an toàn tối đa cho cả nguồn và thiết bị đang được kiểm tra.

Thông số kỹ thuật

Điện áp: 0 ~ 800V

Dòng điện: 0~ 12.5A

Công suất: 10KW

Kích thước Rộng x Cao x Sâu: 482.6mm x 132.0mm x 694.5mm

Trọng lượng: 25kg

Đầu vào AC: Đầu vào 3 pha, 340VAC ~ 420VAC, 47Hz ~ 63Hz

Điện áp đầu ra: 0 ~ điện áp định mức (Tối đa 1500V)

Dòng điện đầu ra: 0 ~ dòng điện định mức (Tối đa 10000A)

Công suất đầu ra: 0 ~ công suất định mức (Max 600kW)

Hiệu suất: 0.87(Điển hình)

Quy định đường dây: Điện áp: 0.01% F.S.; Dòng điện: 0.05%FS

Quy định tải: Điện áp: 0.02% F.S.; Dòng điện: 0.1%FS

Lập trình tương tự: Điều khiển V/I; Hỗ trợ lập trình điện áp: DC 0 ~ 5V/DC 0 ~ 10V đầu vào

Độ chính xác đo điện áp: 0.1% + 0.1% F.S.

Độ chính xác của phép đo dòng điện: 0.1% + 0.2% F.S.

Giám sát điện áp/dòng điện: Điện áp đầu ra giám sát điện áp/dòng điện: DC 0 ~ 10V

Bảo vệ: OVP/OCP/OPP/RVP/LVP/OTP

Phản hồi nhanh: Điển hình 1ms

Hệ số nhiệt độ điện áp: 20ppm/℃

Hệ số nhiệt độ dòng điện: 40ppm/℃

Màn hình: LCD màu TFT 4.3’’

Hoạt động: Phím chức năng, phím số và núm xoay

Kết nối: RS232, LAN, GPIB option

Bộ nhớ: 20 nhóm tham số thu hồi nhanh + 10 tệp trình tự + 1 tệp dạng sóng

Làm mát: không khí

Nhiệt độ hoạt động: 0℃～40℃

Nhiệt độ lưu trữ: -20℃～70℃

Độ cao: ＜2000m
