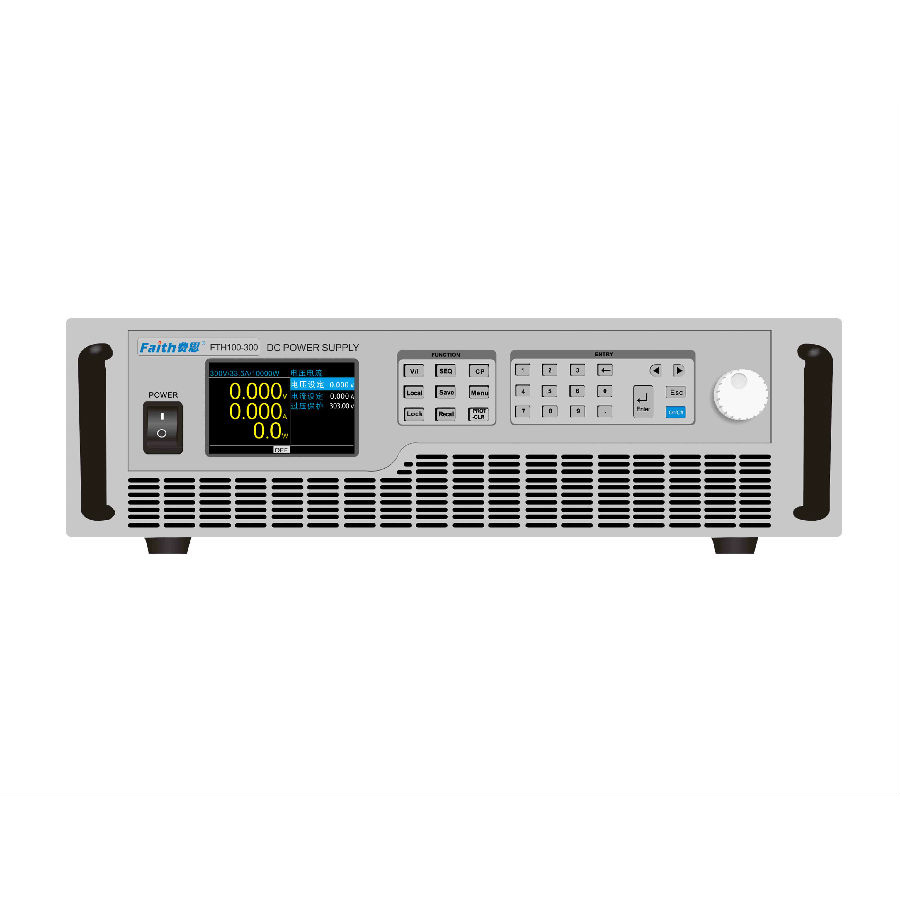

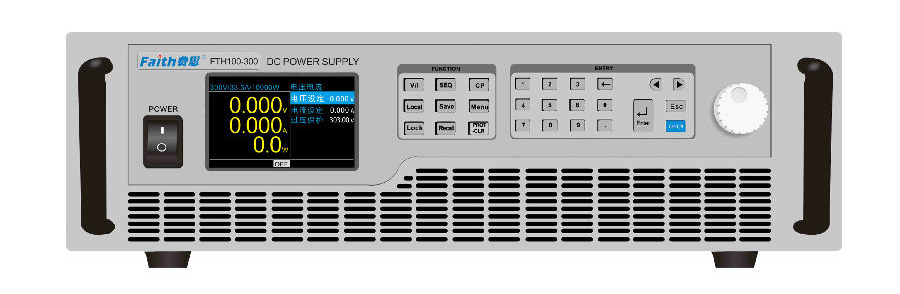

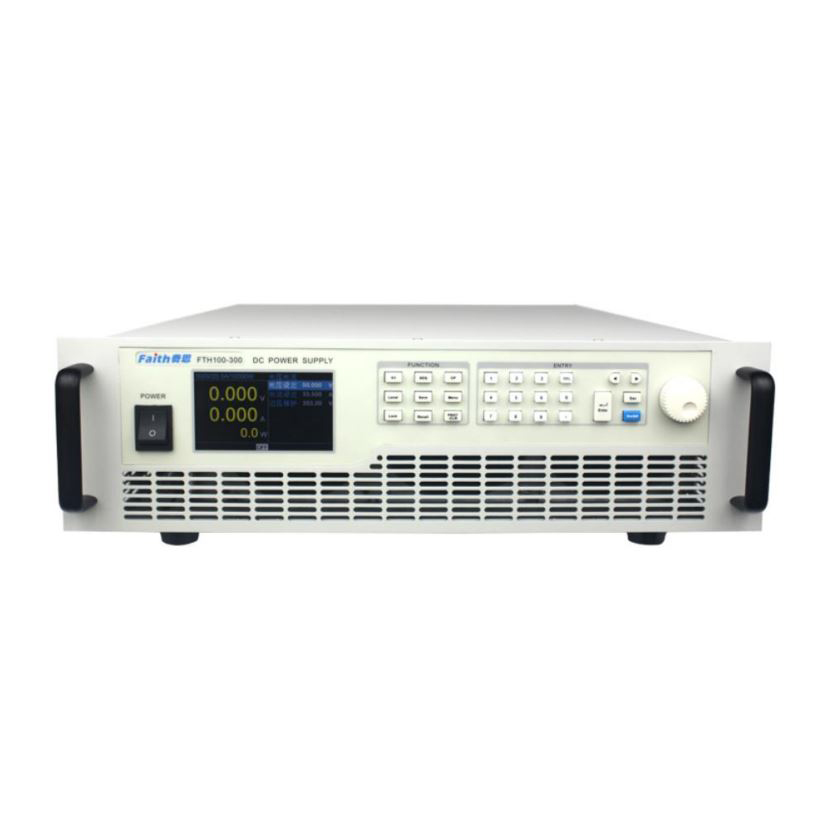

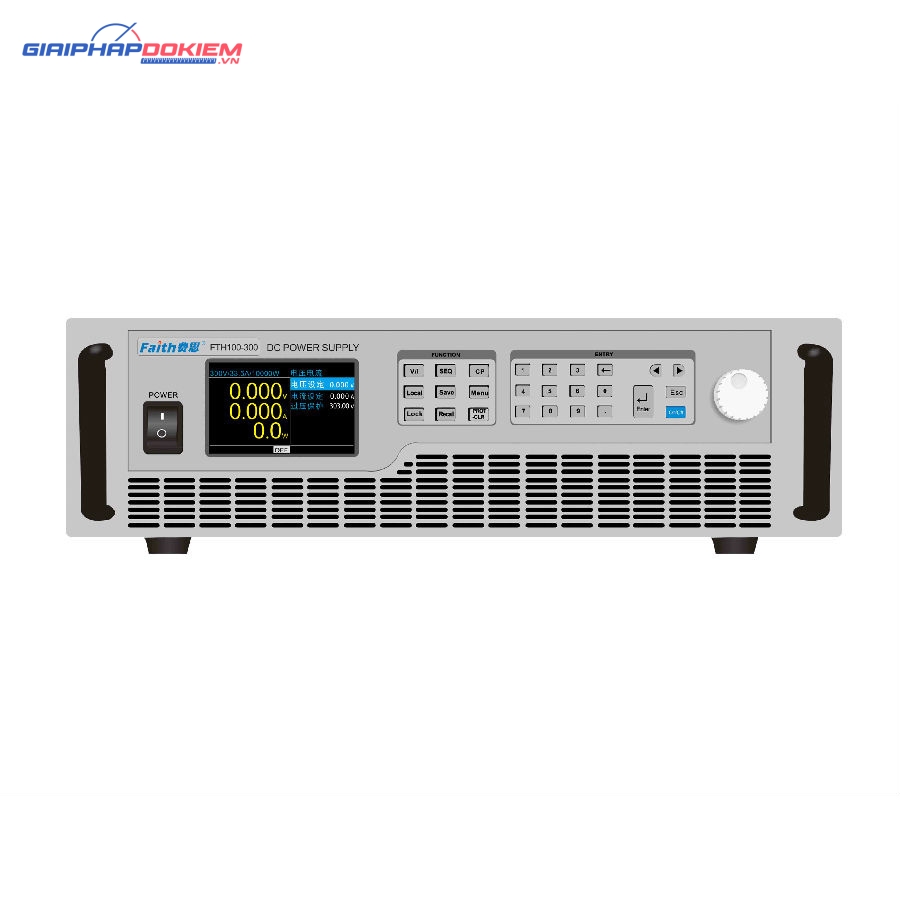

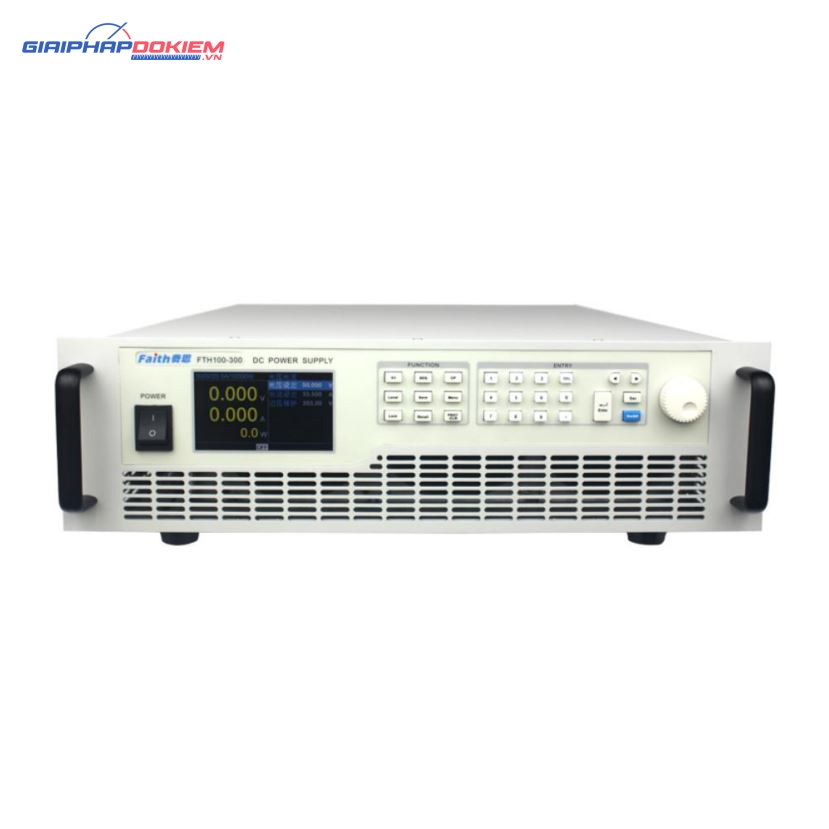

Nguồn lập trình DC công suất cao Faith FTH100-030H (30V, 334A, 10kW)

Nguồn lập trình DC công suất cao Faith FTH100-030H (30V, 334A, 10kW)

Faith FTH100-030H Đây là một bộ nguồn một chiều (DC) công suất lớn, được thiết kế để cung cấp dòng điện cao 334A và tổng công suất lên đến 10kW. Với sự cân bằng giữa dải điện áp và dòng điện, thiết bị này là một giải pháp cực kỳ linh hoạt cho nhiều ứng dụng công nghiệp, kiểm tra linh kiện và nghiên cứu phát triển.

Mật độ Công suất Vượt trội: Cung cấp công suất đầu ra 10kW trong một khung máy 3U nhỏ gọn, giúp tối ưu hóa không gian làm việc và dễ dàng tích hợp vào các hệ thống tủ rack công nghiệp tiêu chuẩn 19-inch.

Vận hành Chính xác và An toàn:

• Chế độ CV/CC: Tự động chuyển đổi mượt mà giữa chế độ Điện áp không đổi và Dòng điện không đổi, bảo vệ hiệu quả thiết bị đang kiểm tra (UUT).
• Cảm biến từ xa (Remote Sense): Bù trừ sụt áp trên dây dẫn để đảm bảo điện áp chính xác tại điểm kết nối tải. Đây là tính năng cực kỳ quan trọng khi làm việc với dòng điện cao để đảm bảo độ chính xác của phép đo và kiểm tra.

Khả năng Lập trình và Tự động hóa:

• Lập trình chuỗi (Sequence): Cho phép người dùng tạo các kịch bản kiểm tra phức tạp, tự động hóa các bài kiểm tra độ bền và mô phỏng chu kỳ hoạt động thực tế của sản phẩm.
• Dạng sóng tùy ý (Arbitrary Waveform): Có khả năng tạo ra các dạng sóng không chuẩn để đáp ứng các yêu cầu kiểm tra đặc biệt, mang lại sự linh hoạt tối đa.

Kết nối Toàn diện: Được trang bị đầy đủ các giao diện hiện đại như LAN, USB, RS232, và RS485, đồng thời hỗ trợ giao thức SCPI và ModBus. Điều này cho phép tích hợp dễ dàng vào mọi hệ thống kiểm tra tự động (ATE) để điều khiển và thu thập dữ liệu.

Bảo vệ Đa tầng: Tích hợp các chức năng bảo vệ cốt lõi như bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), và quá nhiệt (OTP), đảm bảo an toàn tối đa cho cả thiết bị và người vận hành.

Ứng dụng Thực Tiễn

Với sự kết hợp cân bằng giữa điện áp và dòng điện cao, Faith FTH100-030H là lựa chọn lý tưởng cho:

• Kiểm tra Pin và Hệ thống Lưu trữ Năng lượng (ESS): Thực hiện các chu kỳ sạc/xả công suất lớn, kiểm tra hiệu suất và tuổi thọ của pin và siêu tụ điện.
• Công nghiệp Ô tô và Xe điện (EV): Kiểm tra các động cơ DC, máy khởi động, máy phát điện, và các hệ thống điện phụ trợ trên xe.
• Công nghiệp Mạ điện và Xử lý Bề mặt: Cung cấp dòng điện lớn, ổn định cho các quy trình mạ điện, anot hóa và điện phân.
• Kiểm tra Linh kiện Công suất: Thử nghiệm đặc tính của cầu chì, rơ-le, công tắc tơ, và kiểm tra khả năng chịu dòng của các linh kiện bán dẫn.
• Nghiên cứu và Phát triển (R&D): Là nguồn cấp chính xác, mạnh mẽ cho các thí nghiệm trong phòng thí nghiệm, đặc biệt trong các lĩnh vực yêu cầu nguồn năng lượng cao và có thể điều khiển được.

Thông số kỹ thuật

Điện áp đầu ra: 0 ~ 30V

Dòng điện: 0~ 334A

Công suất: 10kW

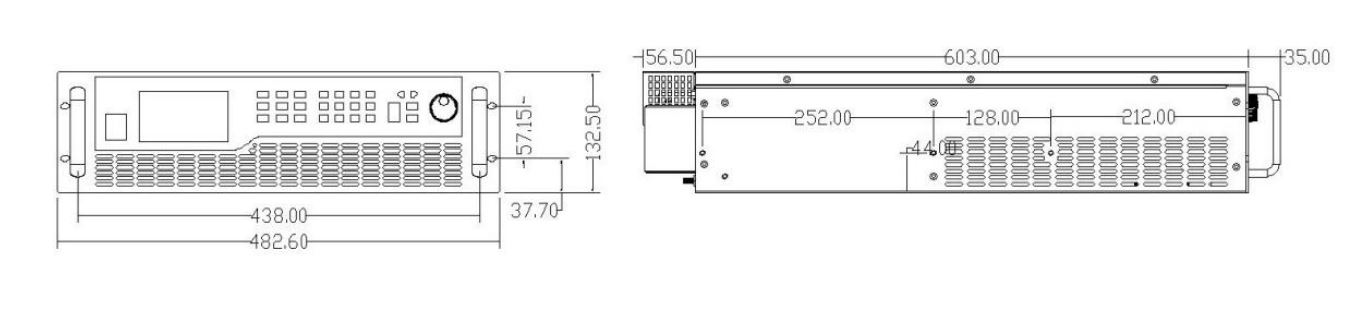

Kích thước (mm): 482.6(W)*132.5(H)*694.5(L)

Trọng lượng: 30kg

Đầu vào AC: Đầu vào 3 pha, 340VAC ~ 420VAC, 47Hz ~ 63Hz

Điện áp đầu ra: 0 ~ điện áp định mức (Tối đa 1500V)

Dòng điện đầu ra: 0 ~ dòng điện định mức (Tối đa 1200A)

Công suất đầu ra: 0 ~ công suất định mức

Hiệu suất: 0.87

Line Regulation: Điện áp: 0.01% F.S.; dòng điện: 0.05%FS

Load Regulation: Điện áp: 0.02% F.S.; dòng điện: 0.1%FS

Lập trình tương tự: Điều khiển V/I; Hỗ trợ lập trình điện áp: DC 0 ~ 5V/DC 0 ~ 10V đầu vào

Độ chính xác đo điện áp: 0.1% + 0.1% F.S.

Độ chính xác đo dòng điện: 0.1% + 0.2% F.S.

Giám sát điện áp & dòng điện: Điện áp đầu ra giám sát điện áp/dòng điện: DC 0 ~ 10V

Bảo vệ: OVP/OCP/OPP/RVP/LVP/OTP

Phản hồi nhanh: 1ms

Hệ số nhiệt độ điện áp: 20ppm/℃

Hệ số nhiệt độ dòng điện: 40ppm/℃

Màn hình: LCD màu TFT 4.3’’

Hoạt động: Phím chức năng, phím số và núm xoay

Cổng kết nối: RS232, LAN

Lưu trữ: 20 nhóm

Làm mát: không khí

Nhiệt độ hoạt động: 0℃ ~ 40℃

Nhiệt độ lưu trữ: -20℃ ~ 70℃

Độ cao: <2000m
