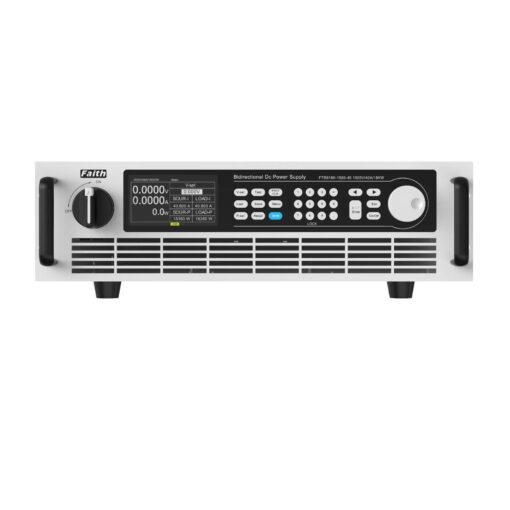

Nguồn lập trình DC Faith FTB91440-500-960 (144kW, 500V, 960A)

Nguồn lập trình DC Faith FTB91440-500-960 (144kW, 500V, 960A)

Nguồn lập trình DC hai chiều Faith FTB91440-500-960 là một hệ thống cấp nguồn và tải giả DC công suất cực lớn, được thiết kế cho các ứng dụng công nghiệp và thử nghiệm năng lượng cao cấp nhất. Đây là một thiết bị “hai trong một”, vừa có thể cung cấp năng lượng như một bộ nguồn, vừa có thể hấp thụ và hoàn trả năng lượng trở lại lưới điện.

Các Đặc Điểm và Tính Năng Nổi Bật

• Công suất Cực Lớn và Dải Hoạt Động Rộng: Cung cấp công suất 144kW với dải hoạt động linh hoạt lên tới 500V hoặc 960A, cho phép kiểm tra các hệ thống pin và động cơ mạnh mẽ nhất, đặc biệt là các hệ thống 400V trên xe điện.
• Hoạt động Hai chiều (Bidirectional): Chuyển đổi liền mạch giữa chế độ cấp nguồn và chế độ tải.
• Tái tạo Năng lượng (Regenerative): Hiệu suất hoàn trả năng lượng cao giúp giảm chi phí vận hành.

• Các Chế độ Hoạt động Toàn diện:
  • Khi làm nguồn: CV (Ổn áp), CC (Ổn dòng).
  • Khi làm tải: CV, CC, CR (Ổn trở), CP (Ổn công suất).
• Khả năng Lập trình Nâng cao:
  • Lập trình chuỗi (Sequence): Tạo ra các kịch bản kiểm tra phức tạp.
  • Mô phỏng Pin (Battery Simulation): Giả lập đặc tính của các loại pin khác nhau.
• Kết nối và Điều khiển Hiện đại: Trang bị tiêu chuẩn các cổng LAN, USB và tùy chọn GPIB, CAN, RS485, hỗ trợ giao thức SCPI và Modbus.
• Bảo vệ Toàn diện: Tích hợp đầy đủ các tính năng bảo vệ (OVP, OCP, OPP, OTP, LVP).

Thông số kỹ thuật

Công suất: -144~144kW

Điện áp: 0 ~500V

Dòng điện: -960~960A

Điện trở: 0.021~104Ω

Kích thước: (WxHxD): 5kW~18kW: 482.6mm x 132.5mm x 740.0mm, bao gồm nắp bảo vệ đầu ra

Trọng lượng: 5kW≈18kg, 10kW≈25kg, 15kW≈32kg

Đầu vào AC: 3Ø Đầu vào AC, 340VAC～480VAC, 47Hz～63Hz

Hệ số công suất: 0.99 (điển hình)

Hiệu suất: ＞93% (chuẩn)

Điện áp đầu ra: 0~giá trị định mức (tối đa 2250V, đặt qua menu, nhập qua phím số hoặc núm xoay)

Dòng điện đầu ra: 0~giá trị định mức (tối đa 10000A, đặt qua menu, nhập qua phím số hoặc núm xoay)

Công suất đầu ra: 0~giá trị định mức (tối đa 180kW, đặt qua menu, nhập qua phím số hoặc núm xoay)

Độ chính xác của phép đo V: 0.05%+0.05%FS

Độ chính xác của phép đo I: 0.1%+0.1%F.S.

Giám sát V/I: Điện áp giám sát V/I: DC 0～5V

Màn hình: LCD màu TFT 4.3 inch, hỗ trợ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh

Cách thức hoạt động: Các phím chức năng, phím số và núm xoay (núm kép tương ứng cho V/I)

Phản hồi nhanh: Đối với thay đổi tải 10% ~ 90%, lượng thời gian để điện áp nguồn tiếp tục về dải độ chính xác 0.75% của giá trị định mức nhỏ hơn 2ms

Song song: Mắc tối đa 10 mô hình giống hệt nhau thông qua song song master-slave

Bảo vệ: OVP, OCP, OTP, OPP, LVP, v.v.

Kết nối: LAN, USB option (GPIB, CAN, RS485）

Giao thức: SCPI, MODBUS, CAN-Open (option)

Nhiệt độ hoạt động: 0℃~40℃

Nhiệt độ lưu trữ: -20℃~70℃

Độ cao sử dụng: ＜2000m

Cách làm mát: không khí, điều khiển quạt thông minh
