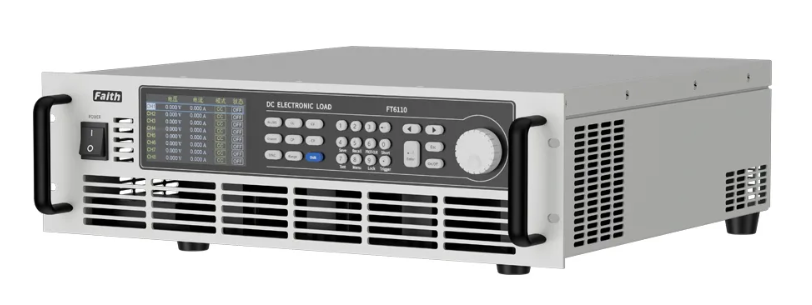

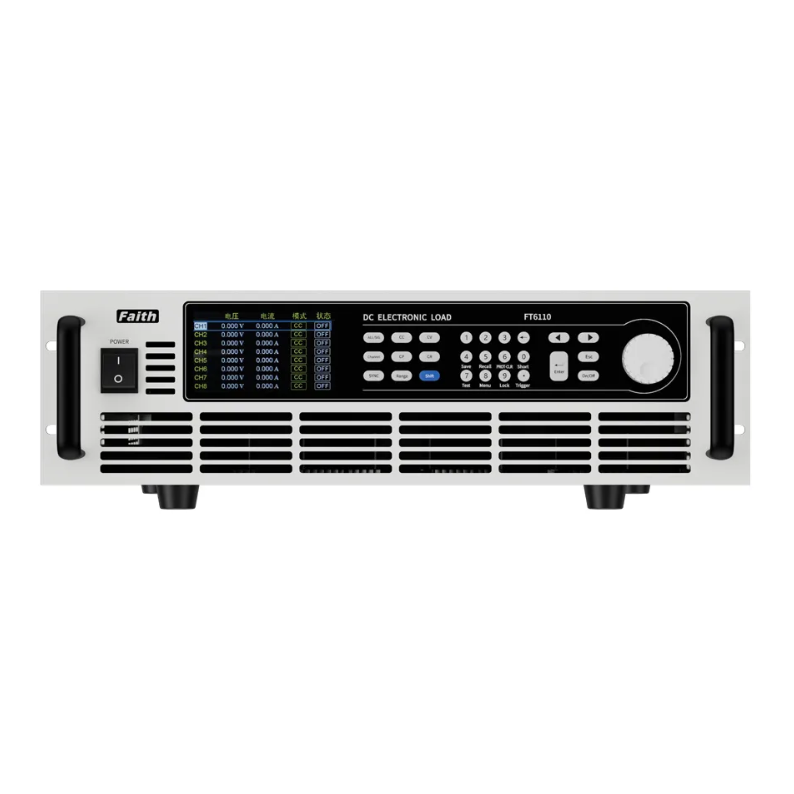

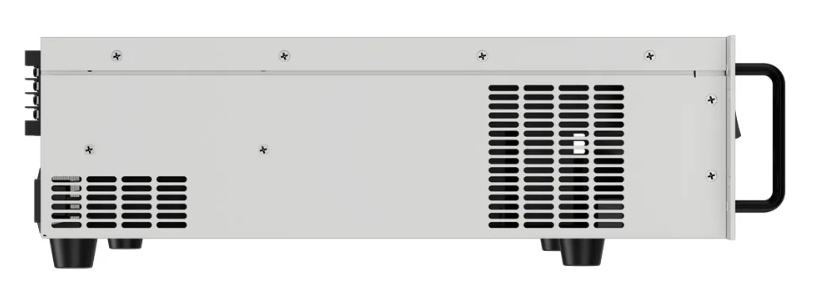

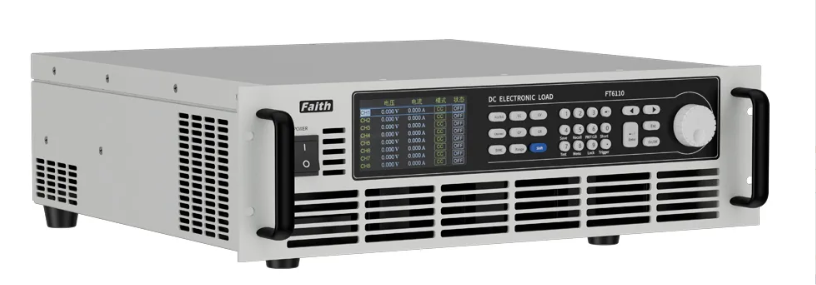

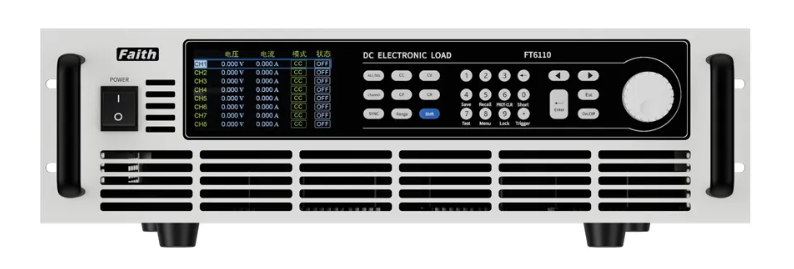

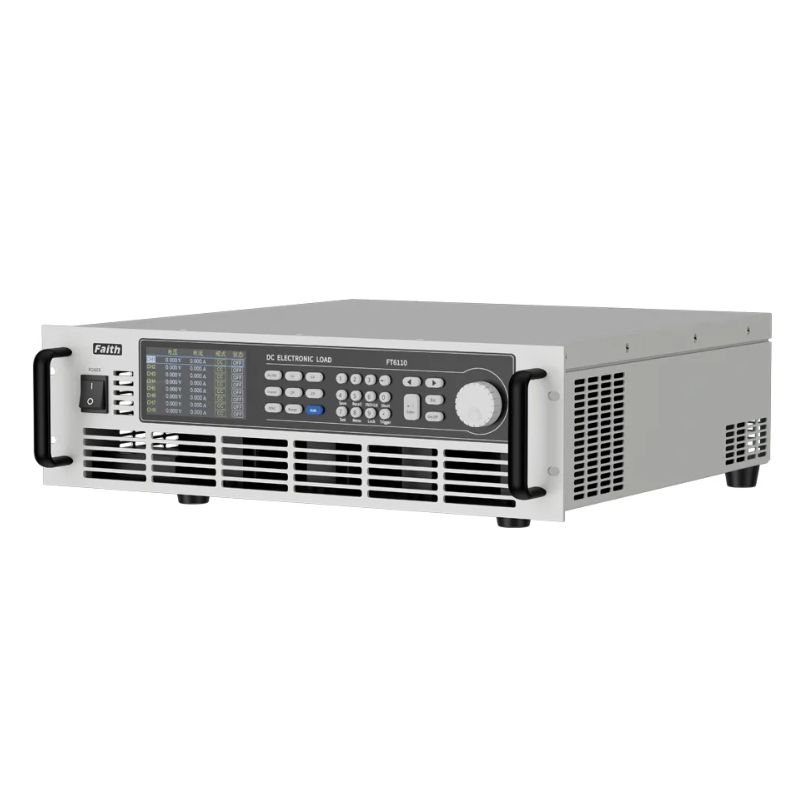

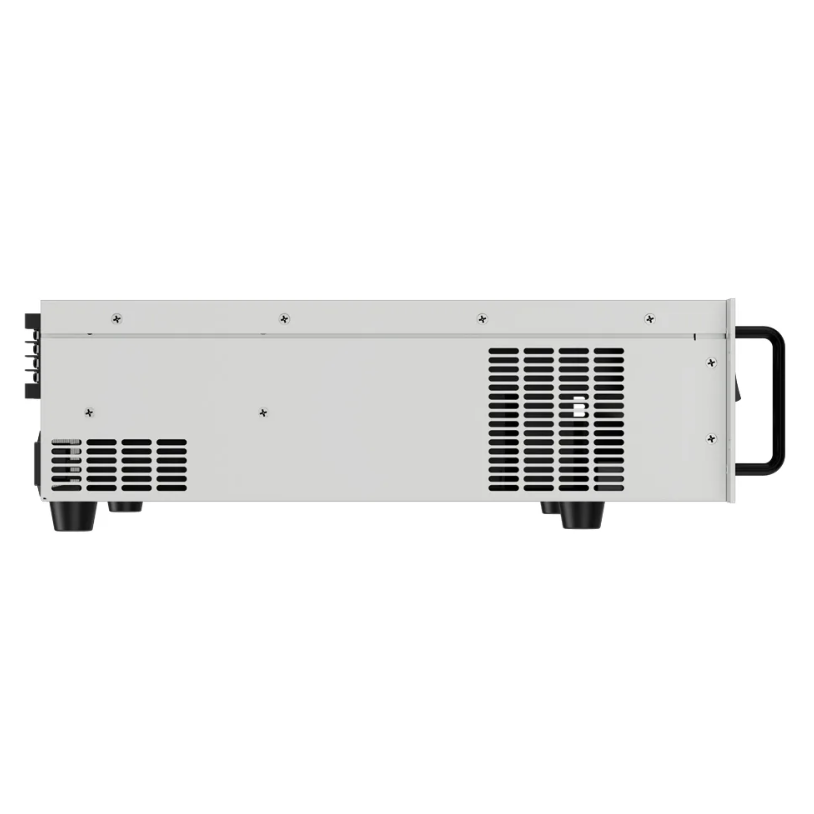

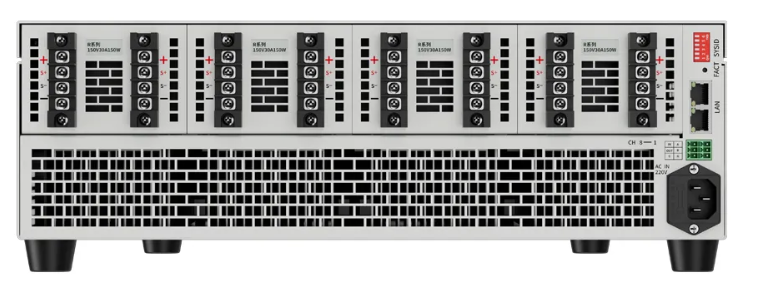

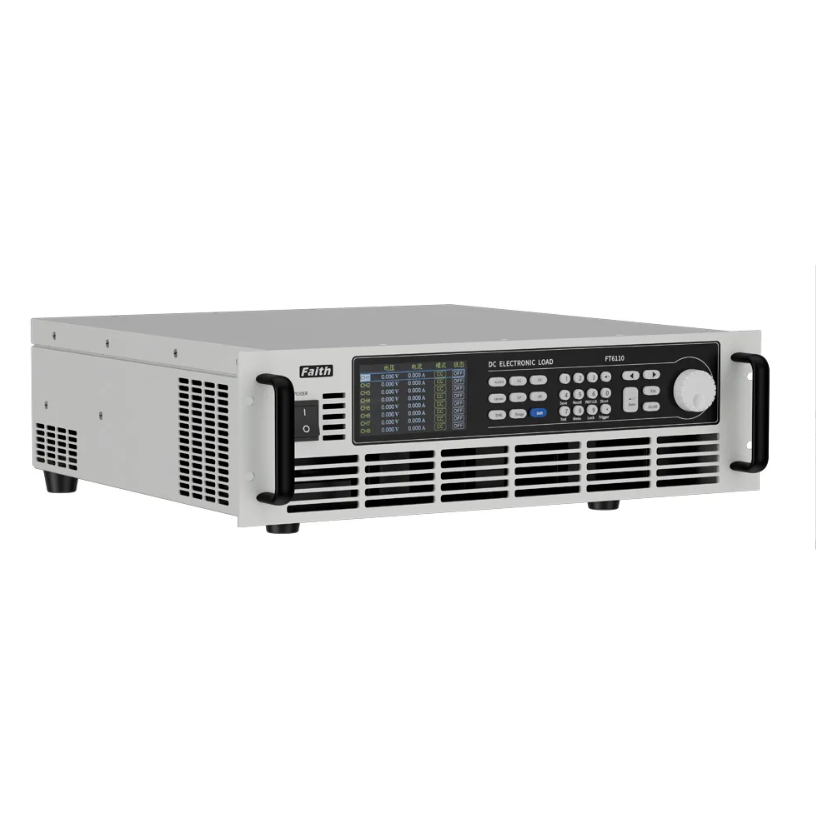

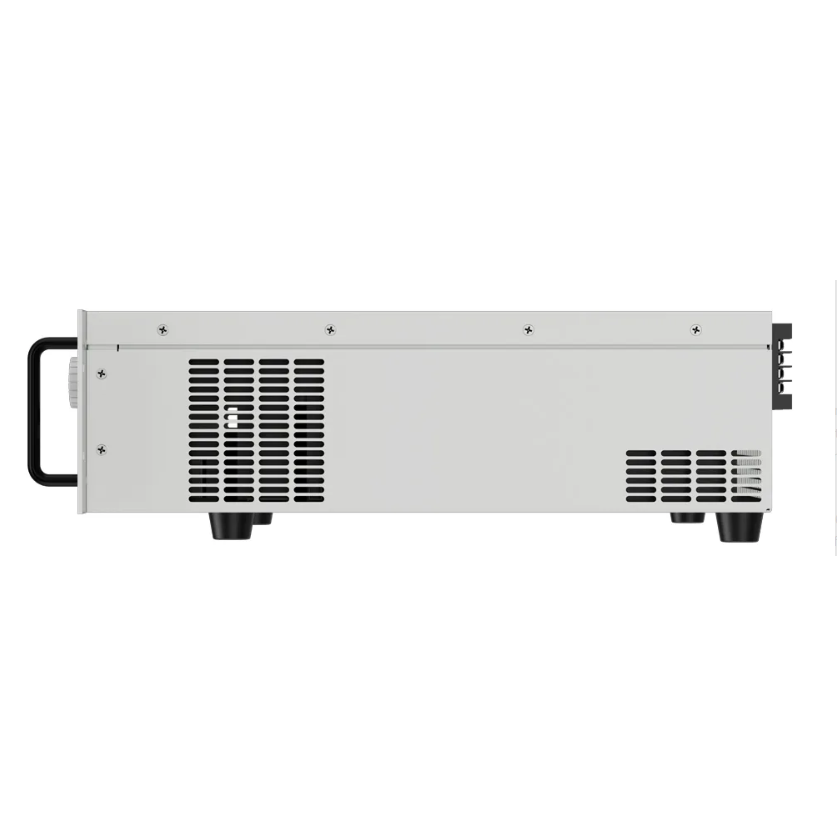

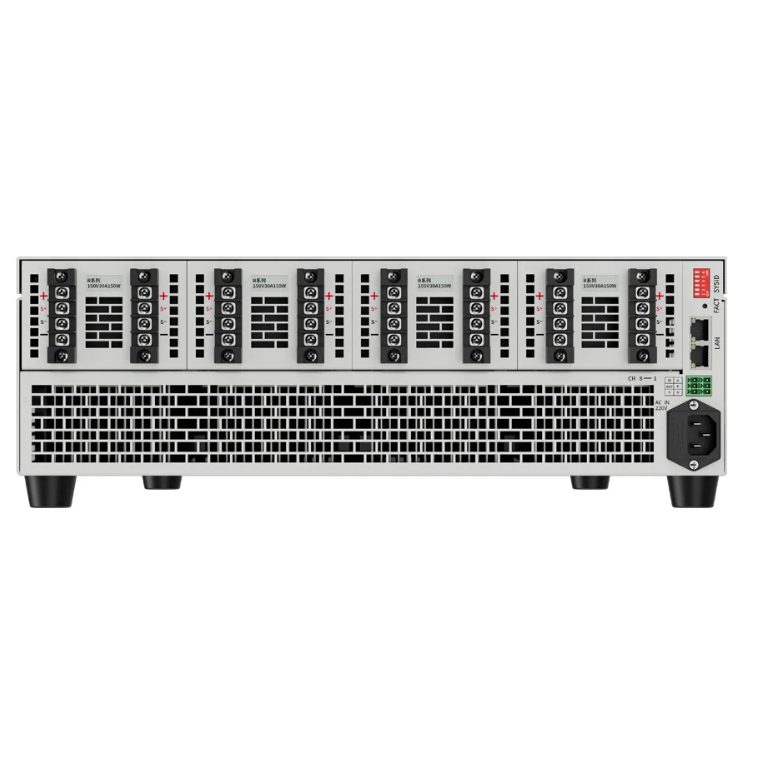

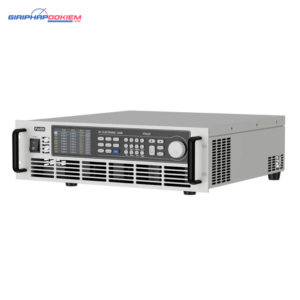

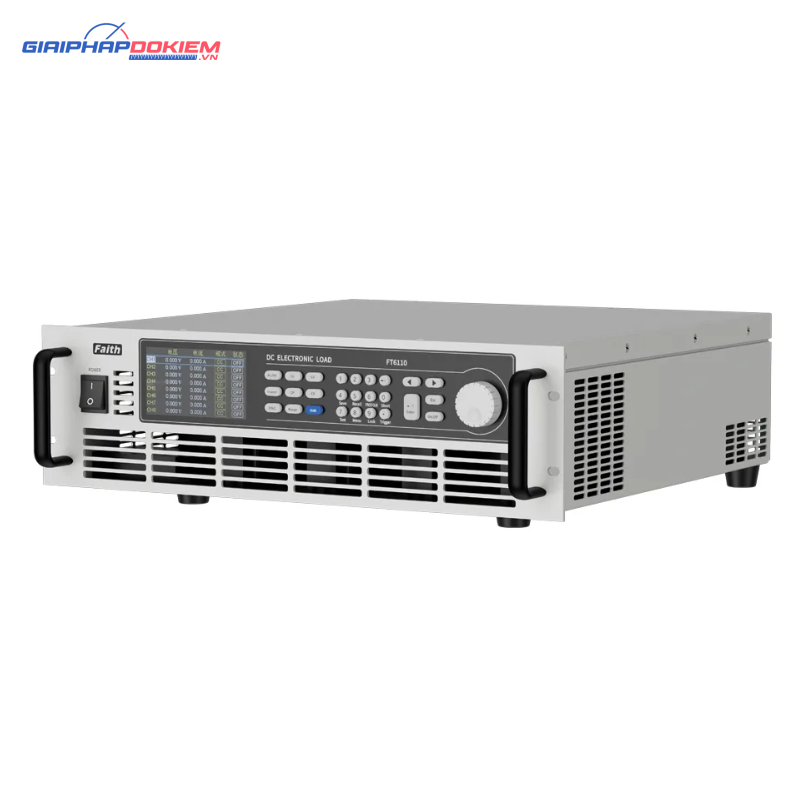

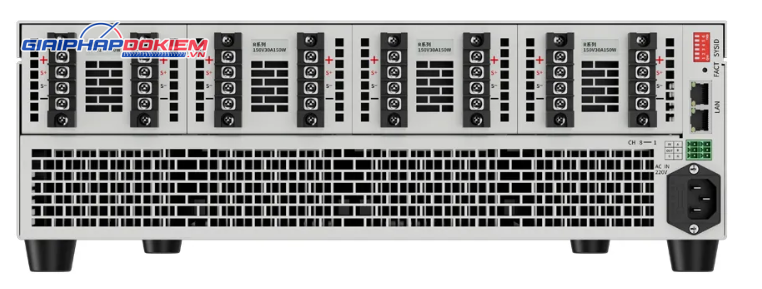

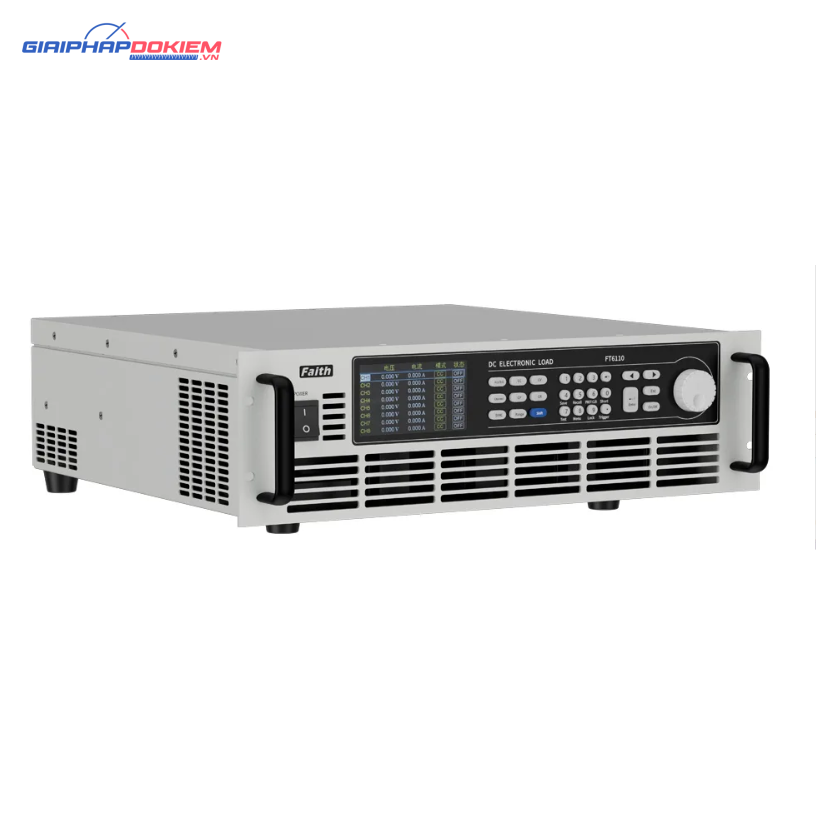

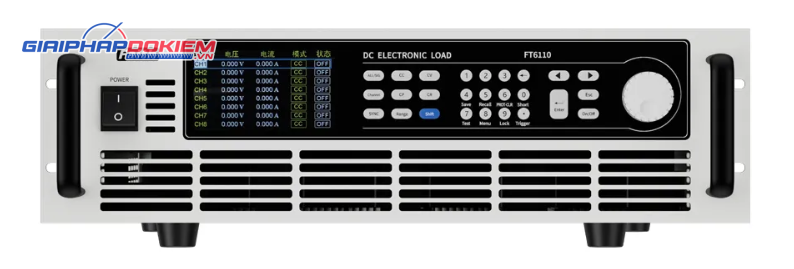

Tải điện tử DC Faith FT6111A (150V, 30A, 150W)

Tải điện tử DC Faith FT6111A (150V, 30A, 150W)

Tải điện tử DC Faith FT6111A là một sản phẩm thuộc dòng tải điện tử DC đa kênh của Faith (FaithTech), chuyên dùng để kiểm tra và phân tích các nguồn điện DC. Đây là một thiết bị quan trọng trong việc thử nghiệm hiệu suất, độ ổn định và các đặc tính khác của nhiều loại thiết bị điện tử.

Thông số kỹ thuật chính:

Số kênh: 4, 6, 8

Điện áp: 150V

Dòng điện: 30A

Công suất: 150W

Điện áp tối thiểu: 1.6V@30A

CC

Dải đo: 3A / 30A

Độ phân giải: 0.75mA / 7.5mA

Độ chính xác: 0.1%+0.1%F.S.

CV

Dải đo: 30V / 150V

Độ phân giải: 7.5mV / 37.5mV

Độ chính xác: 0.1%+0.1%F.S.

CR

Độ chính xác: 0.5%+0.002R

CP

Dải đo: 150W

Độ chính xác: 0.1%+0.15%

Các chế độ hoạt động cơ bản:

Tải điện tử Faith FT6111A thường có các chế độ kiểm tra tải đa dạng để mô phỏng các điều kiện tải khác nhau, bao gồm:

• Chế độ dòng điện không đổi (Constant Current – CC): Duy trì dòng điện ổn định qua tải, hữu ích để kiểm tra nguồn điện hoặc pin.
• Chế độ điện áp không đổi (Constant Voltage – CV): Duy trì điện áp ổn định trên tải, phù hợp để kiểm tra bộ sạc hoặc các nguồn điện có điện áp ra thay đổi.
• Chế độ điện trở không đổi (Constant Resistance – CR): Mô phỏng một điện trở cố định, hữu ích để kiểm tra các thiết bị yêu cầu tải điện trở.
• Chế độ công suất không đổi (Constant Power – CP): Duy trì công suất tiêu thụ ổn định, thường được sử dụng để mô phỏng tải thực tế cho các thiết bị như bộ nguồn.

Chức năng nâng cao:

• Chức năng động (Dynamic Function): Cho phép mô phỏng các thay đổi tải đột ngột hoặc bất thường (ví dụ: xung, nhảy, dốc lên/xuống) với tần số tối đa có thể lên đến 50kHz. Điều này rất quan trọng để kiểm tra đặc tính động của nguồn điện.
• Chức năng trình tự (Sequence Function): Cho phép người dùng lập trình các chuỗi kiểm tra với nhiều bước khác nhau (thường hỗ trợ 20 bước cho mỗi file kiểm tra, có thể liên kết và chạy lặp lại), mỗi bước có thể cài đặt chế độ tải, giá trị tải và thời gian (từ 0.001s đến 86400s).
• Kiểm tra hiệu ứng tải (Load Effect Test): Đánh giá cách nguồn điện phản ứng với sự thay đổi của tải.
• Đo độ gợn sóng (Ripple Measurement): Khả năng đo độ gợn sóng điện áp (Vpp) và dòng điện (Ipp) với băng thông từ 10Hz đến 250kHz, giúp đánh giá chất lượng đầu ra của nguồn điện.
• Kiểm tra xả ắc quy/pin (Battery Discharge Test Function): Chức năng chuyên biệt để kiểm tra dung lượng và hiệu suất xả của pin hoặc ắc quy.
• Chức năng cảm biến từ xa (Remote Sensing): Bù đắp sụt áp trên dây dẫn kết nối, đảm bảo độ chính xác cao khi đo điện áp tại điểm tải.
• Bảo vệ toàn diện: Thường tích hợp các chức năng bảo vệ như quá áp (OVP), quá dòng (OCP), quá công suất (OPP), và bảo vệ nhiệt độ (OTP) để đảm bảo an toàn cho thiết bị đang thử nghiệm và tải điện tử.

Ứng dụng tiêu biểu:

Tải điện tử DC Faith FT6111A được sử dụng rộng rãi trong nhiều lĩnh vực:

• Nghiên cứu và phát triển (R&D): Kiểm tra các nguyên mẫu nguồn điện, bộ sạc, mô-đun DC-DC.
• Sản xuất và kiểm tra chất lượng (QC): Đảm bảo chất lượng sản phẩm trong quá trình sản xuất hàng loạt.
• Kiểm tra pin và ắc quy: Đánh giá dung lượng, chu kỳ sống và hiệu suất xả của pin.
• Kiểm tra hệ thống điện ô tô (Automotive Electronics): Đánh giá hiệu suất của các thành phần điện tử trong xe hơi.
• Điện tử tiêu dùng: Thử nghiệm các thiết bị như bộ sạc điện thoại, laptop, TV.
• Năng lượng tái tạo: Kiểm tra các thành phần trong hệ thống năng lượng mặt trời, điện gió.

Đặc điểm nổi bật:

• Độ chính xác cao: Thường có độ chính xác cao trong việc đo điện áp và dòng điện.
• Khả năng lập trình: Cho phép người dùng tạo các kịch bản kiểm tra phức tạp.
• Giao diện thân thiện: Thường đi kèm với màn hình hiển thị rõ ràng và các nút điều khiển dễ sử dụng.
• Kết nối linh hoạt: Hỗ trợ các giao tiếp điều khiển từ xa như RS232, USB, hoặc LAN để tích hợp vào hệ thống kiểm tra tự động.
• Thiết kế mô-đun (nếu là hệ thống đa kênh): Cho phép mở rộng số kênh hoặc công suất bằng cách thêm các mô-đun tải.

Tóm lại, Tải điện tử DC Faith FT6111A là một công cụ kiểm tra đa năng và chính xác, đáp ứng nhu cầu thử nghiệm đa dạng cho các nguồn điện và thiết bị DC trong nhiều ngành công nghiệp.
