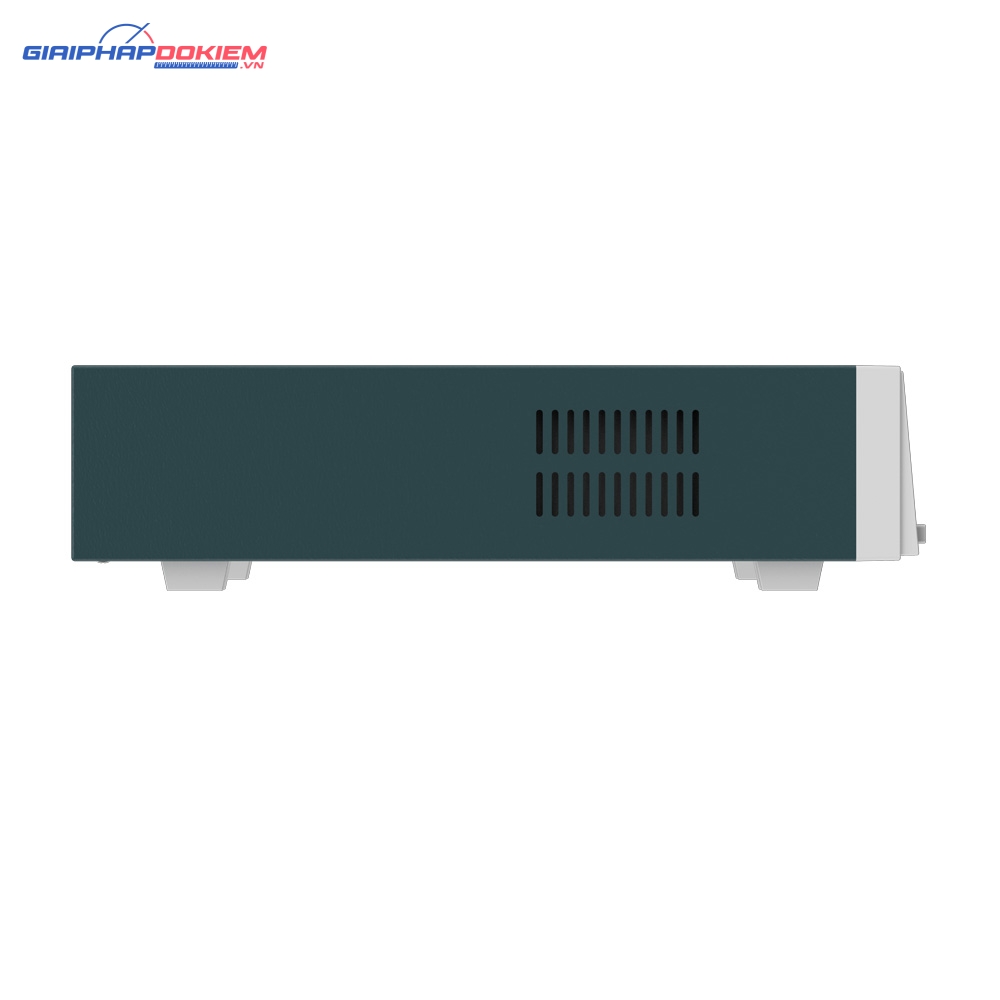

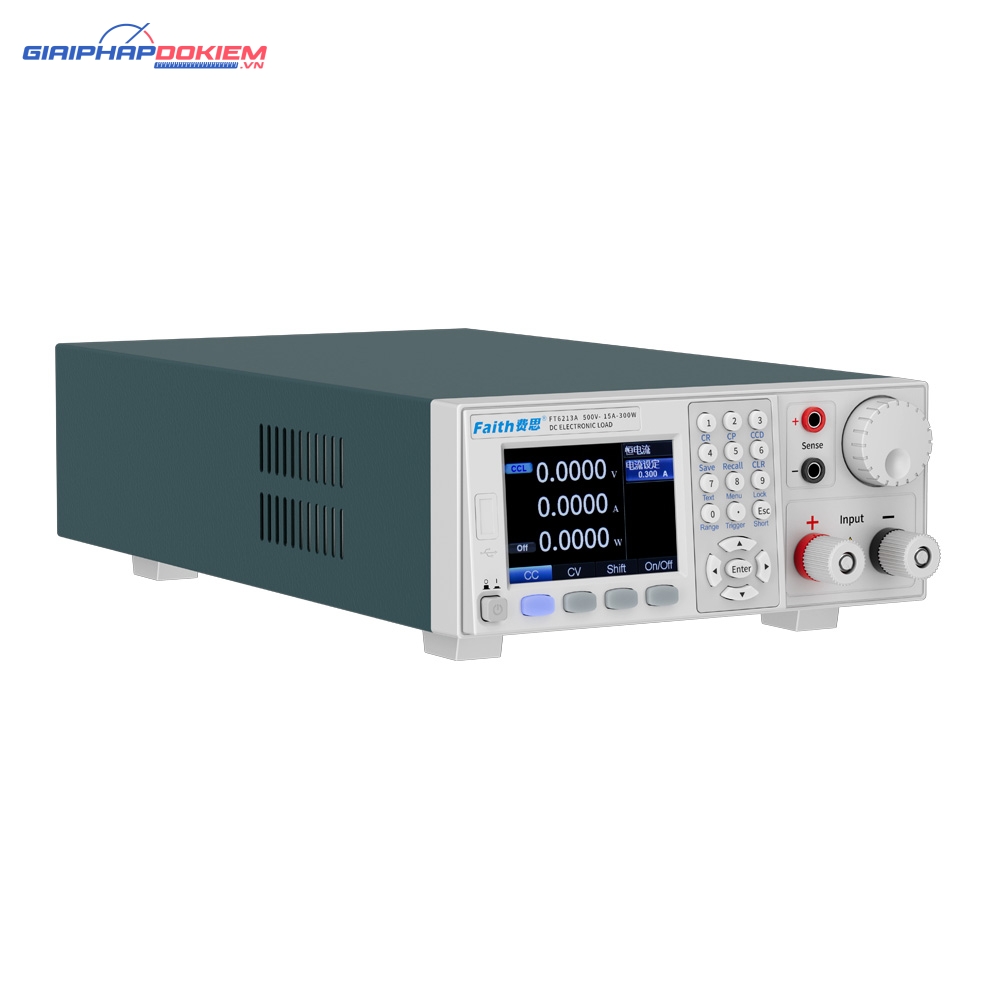

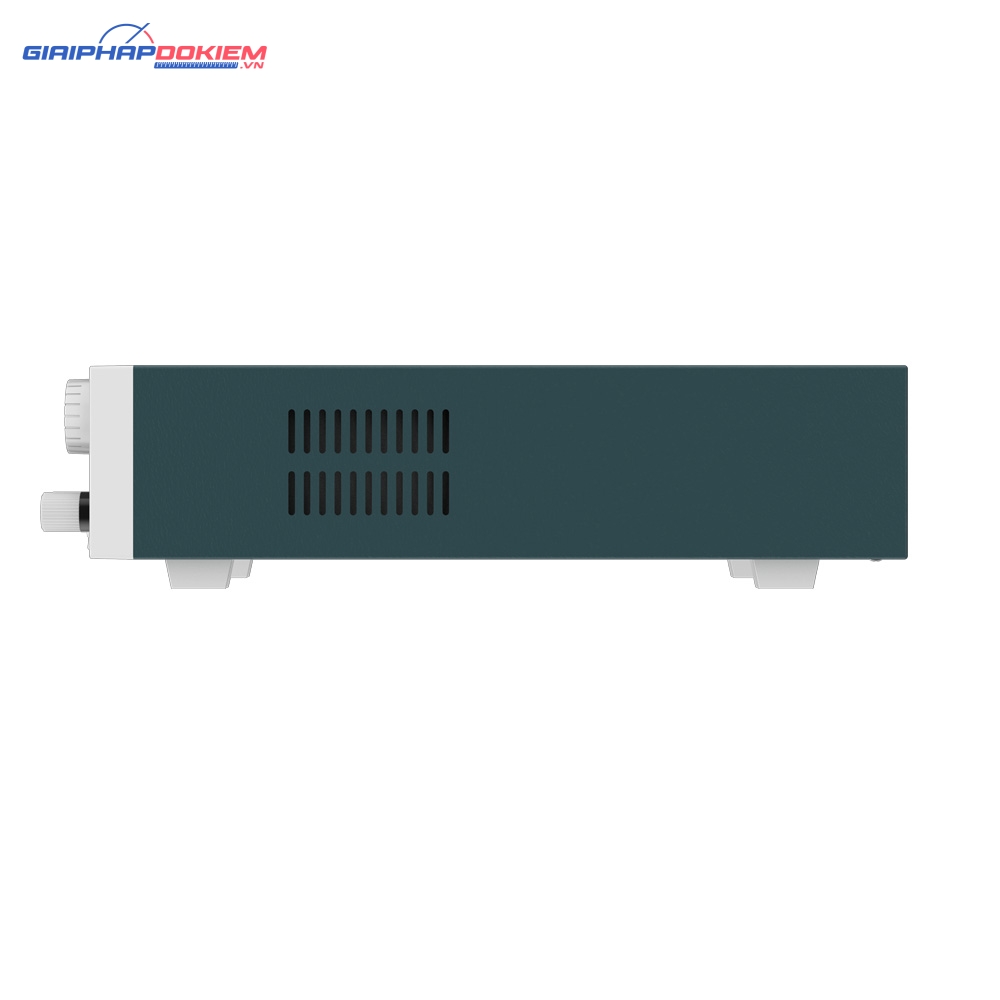

Tải điện tử DC Faith FT6212A (150V, 30A, 300W)

Tải điện tử DC Faith FT6212A (150V, 30A, 300W)

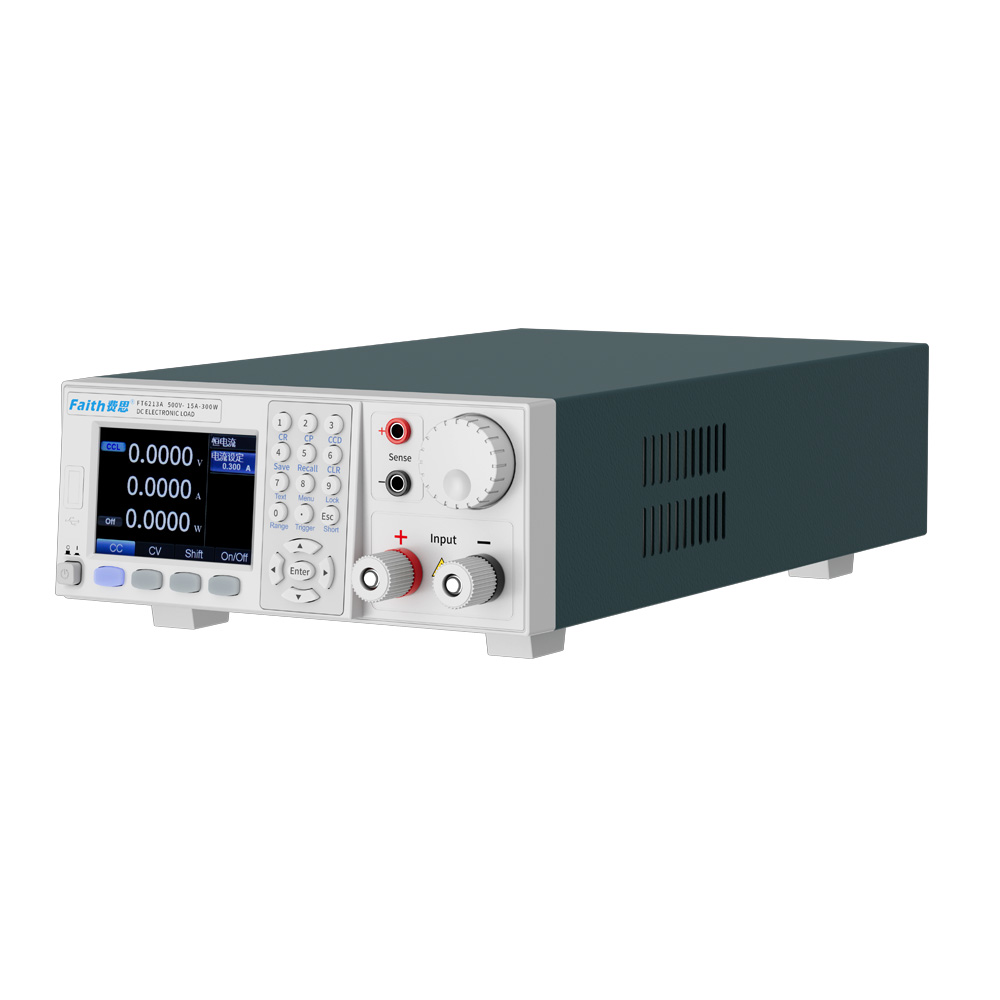

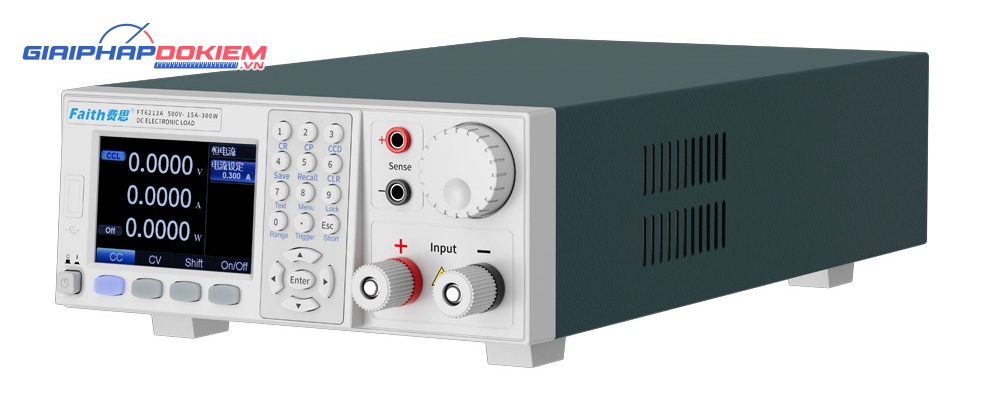

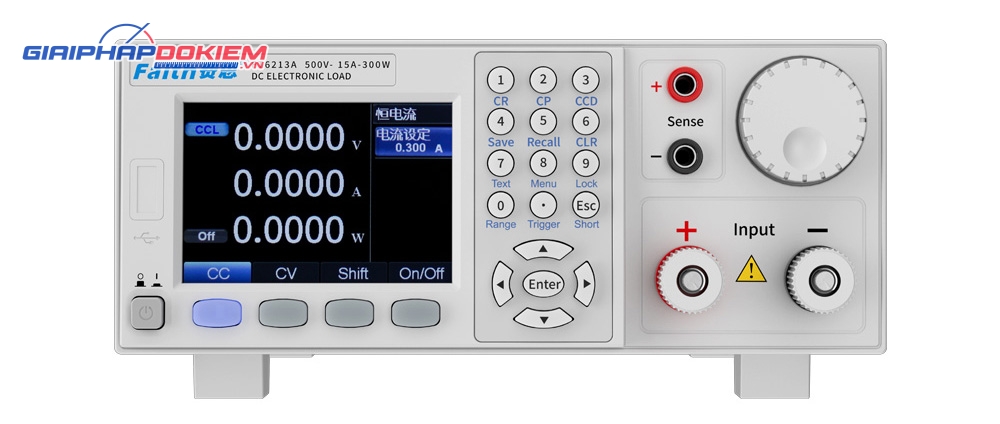

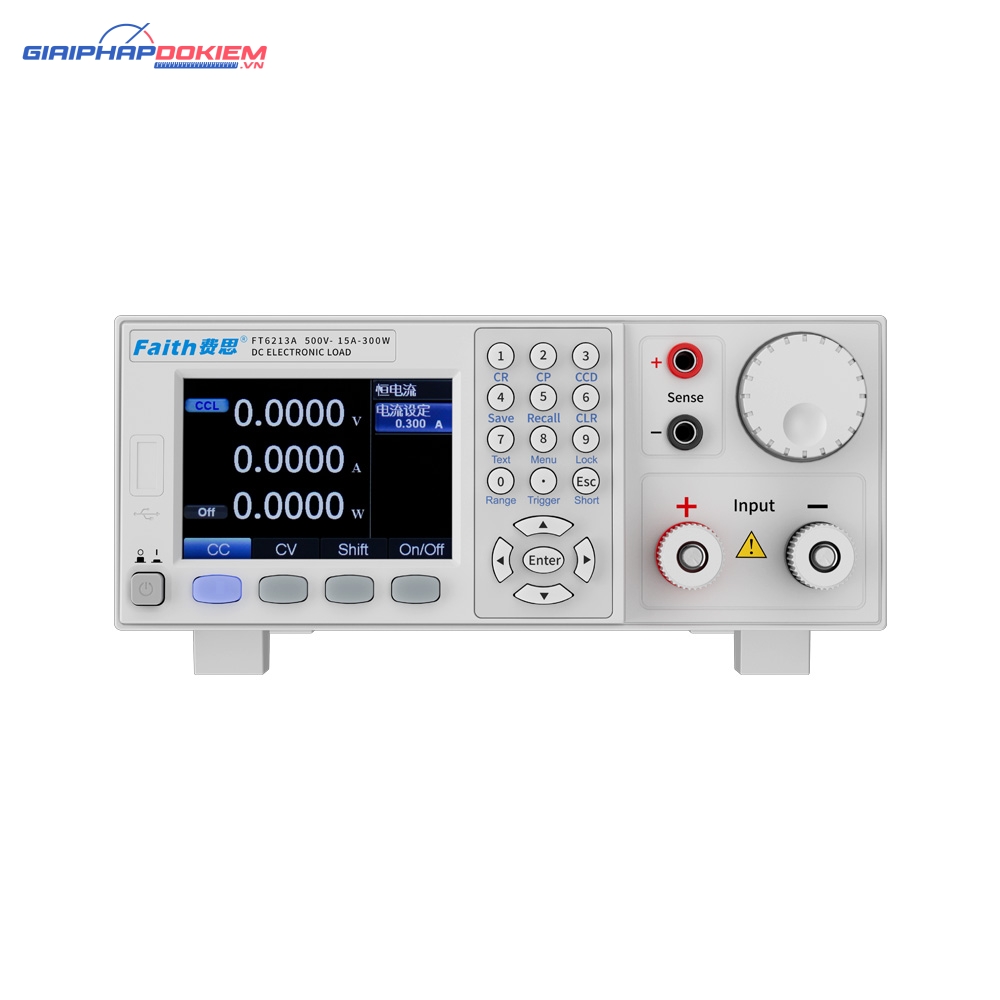

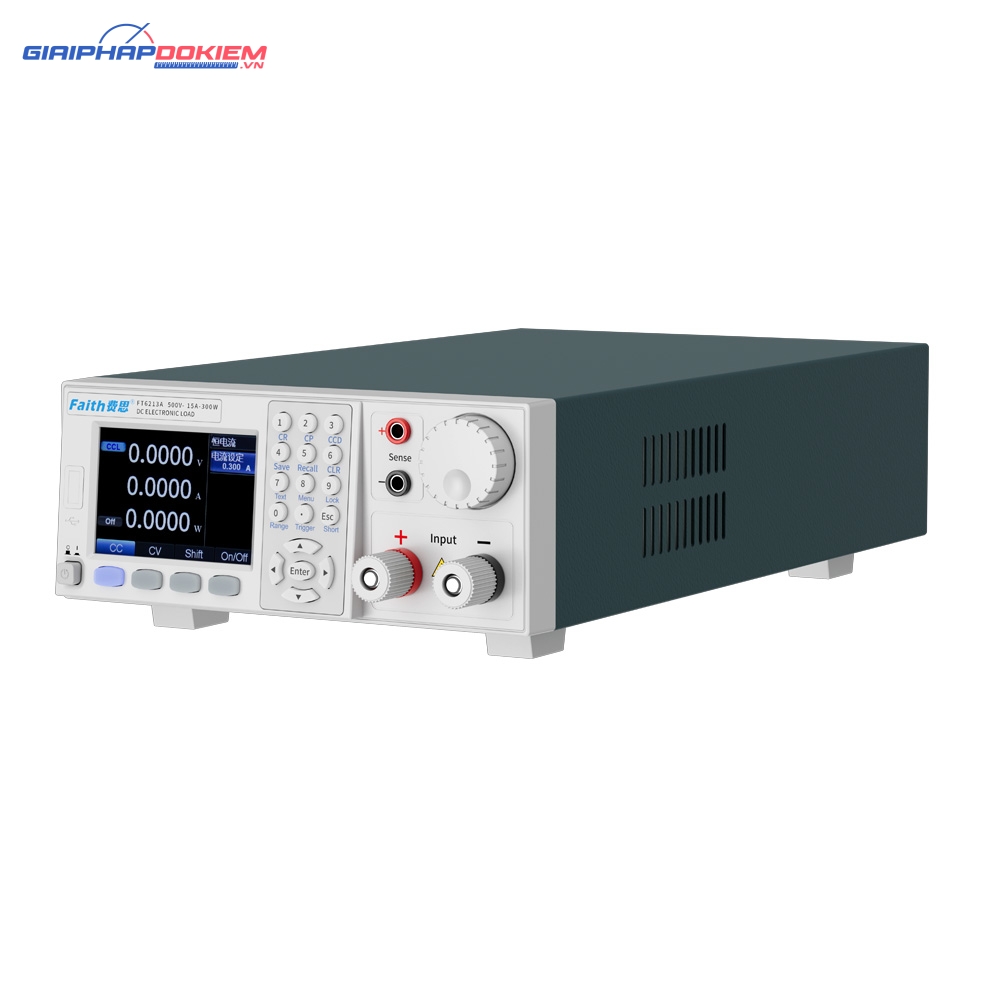

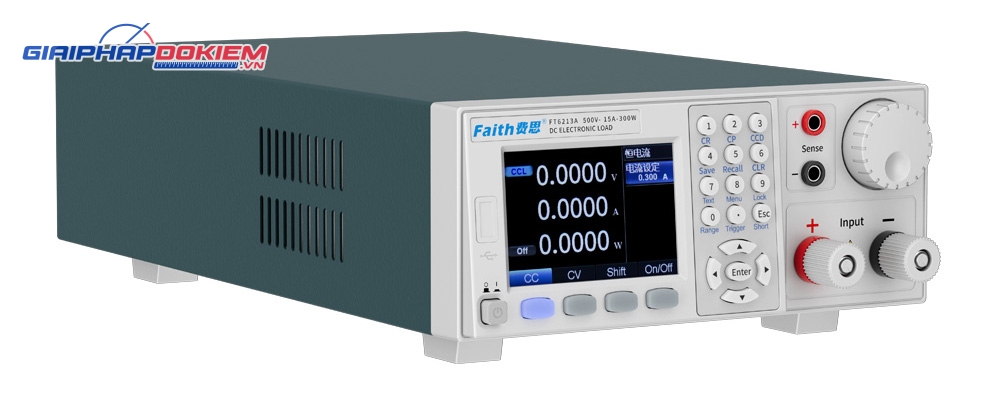

Tải điện tử DC Faith FT6212A là một thiết bị chuyên dụng dùng để kiểm tra, thử nghiệm các nguồn điện DC, pin, bộ sạc, bộ cấp nguồn chuyển mạch (switching power supply) và các linh kiện điện tử khác. Thiết bị này hoạt động như một tải có thể điều chỉnh được, cho phép mô phỏng các điều kiện tải khác nhau để đánh giá hiệu suất của nguồn cung cấp năng lượng.

Thông số kỹ thuật chính:

Điện áp: 150V

Dòng điện: 30A

Công suất: 300W

Điện áp nhỏ nhất: 0.9V@30A

Kích thước (H*W*D): 88×215×380

Trọng lượng: 5kg

Nhiệt độ hoạt động: 0℃～40℃

Các chế độ hoạt động:

Thiết bị này hỗ trợ nhiều chế độ hoạt động để phù hợp với các ứng dụng thử nghiệm khác nhau:

• Chế độ dòng điện không đổi (Constant Current – CC): Tải duy trì dòng điện không đổi bất kể sự thay đổi điện áp đầu vào.
  • Dải dòng: 3A (dải thấp), 30A (dải cao)
  • Độ phân giải: 0.05mA (3A), 0.5mA (30A)
  • Độ chính xác: 0.05%+0.05%F.S (Full Scale)
• Chế độ điện áp không đổi (Constant Voltage – CV): Tải duy trì điện áp không đổi trên các đầu cực của nó.
  • Dải điện áp: 30V (dải thấp), 150V (dải cao)
  • Độ phân giải: 0.5mV (30V), 2.5mV (150V)
  • Độ chính xác: 0.025%+0.025%F.S
• Chế độ điện trở không đổi (Constant Resistance – CR): Tải hoạt động như một điện trở cố định.
  • Dải điện trở: 0.03Ω～10Ω, 10Ω～20kΩ
  • Độ chính xác: 0.01%+0.08S (Siêmen)
• Chế độ công suất không đổi (Constant Power – CP): Tải duy trì công suất tiêu thụ không đổi.
  • Dải công suất: 300W
  • Độ chính xác: 0.1%+0.1%F.S

Các tính năng nổi bật khác:

• Thiết kế nhỏ gọn: Thường có thiết kế khung 2U nửa rack, tiết kiệm không gian.
• Điện áp hoạt động tối thiểu thấp: 0.9V@30A, cho phép kiểm tra các nguồn có điện áp thấp.
• Kiểm tra động (Dynamic Test): Có khả năng thực hiện kiểm tra động với tần số lên đến 50kHz, mô phỏng các thay đổi tải nhanh chóng.
  • Thời gian T1&T2: 10µs – 50s
  • Tốc độ thay đổi dòng (Slew Rate): 0.6A/ms – 1.2A/µs
• Độ phân giải và độ chính xác cao: Cho phép đo lường và kiểm soát chính xác các thông số.
• Các tính năng bảo vệ:
  • Bảo vệ quá công suất (Over Power Protection – OPP)
  • Bảo vệ quá dòng (Over Current Protection – OCP)
  • Bảo vệ quá áp (Over Voltage Protection – OVP)
  • Bảo vệ quá nhiệt (Over Temperature Protection – OTP)
• Chức năng kiểm tra linh hoạt:
  • Chế độ kiểm tra Von và Voff có thể cài đặt.
  • Chức năng kiểm tra NG/GO nhanh chóng (Pass/Fail).
  • Trình tự tải có thể lập trình (Programmable load sequence).
  • Chức năng kiểm tra tự động.

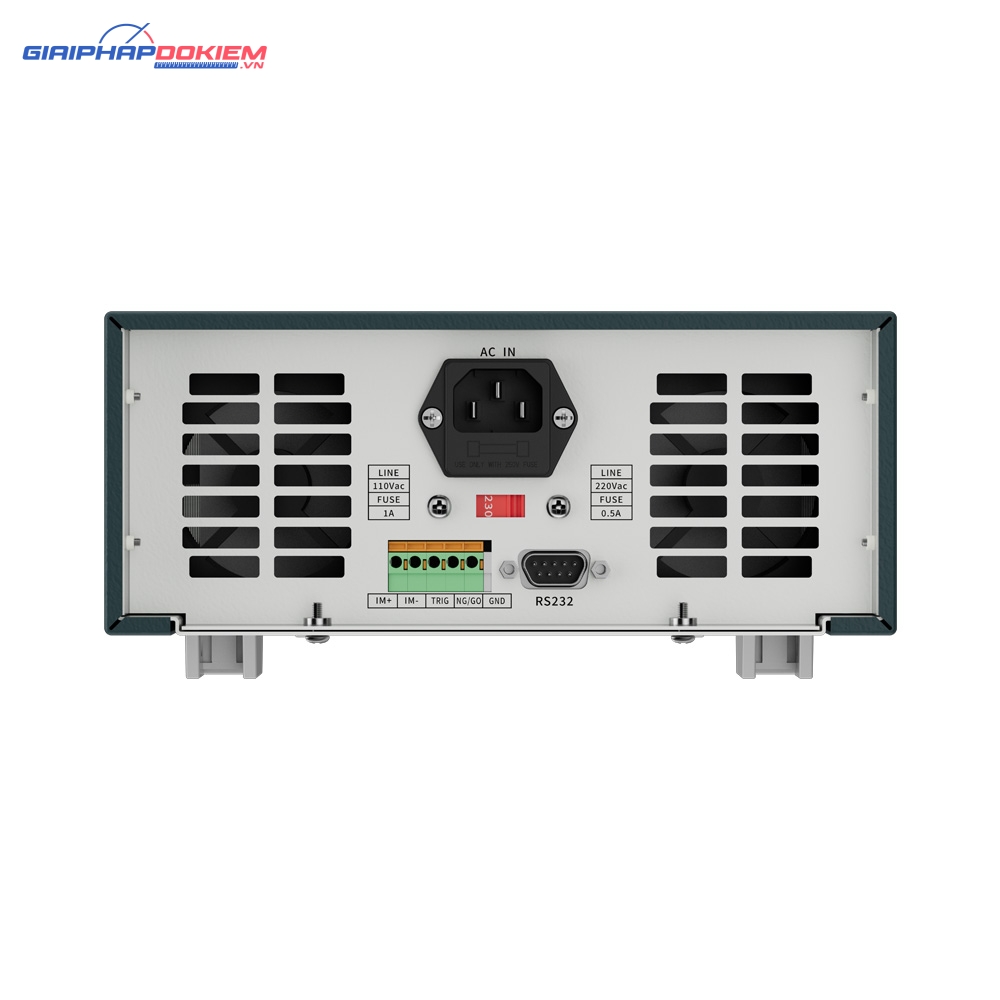

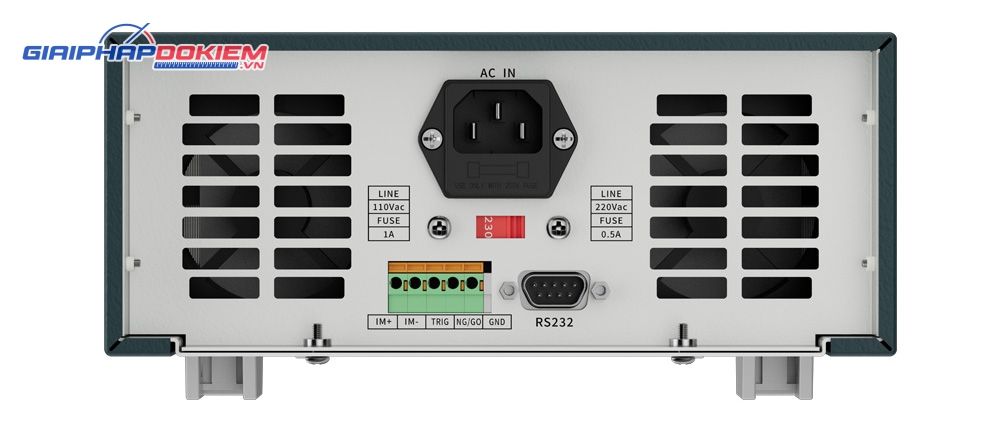

• Giao tiếp: Thường hỗ trợ các giao diện giao tiếp như RS232, USB hoặc GPIB để điều khiển từ xa và tự động hóa các bài kiểm tra. (Cần kiểm tra lại chi tiết từ nhà sản xuất cho từng model cụ thể).
• Ứng dụng đa dạng: Thích hợp cho việc kiểm tra nguồn điện, bộ sạc, pin, linh kiện điện tử, và các hệ thống cung cấp năng lượng DC khác trong các phòng thí nghiệm, trung tâm R&D và dây chuyền sản xuất.

Tóm lại, Tải điện tử DC Faith FT6212A là một công cụ mạnh mẽ và linh hoạt, lý tưởng cho các kỹ sư và nhà nghiên cứu cần một thiết bị chính xác để kiểm tra và đánh giá hiệu suất của các thiết bị điện tử DC.
