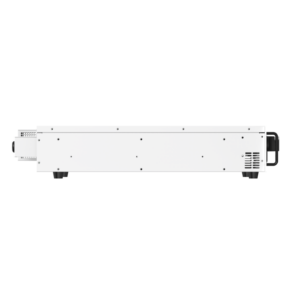

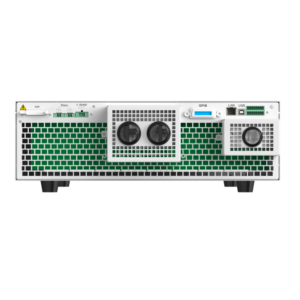

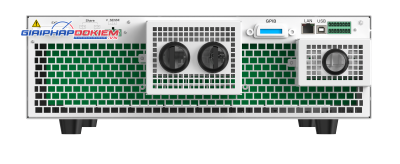

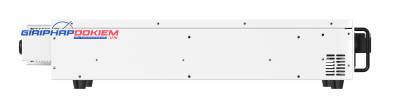

Tải điện tử DC Faith FT6405A (120V, 180A, 1350W)

Tải điện tử DC Faith FT6405A (120V, 180A, 1350W)

Tải điện tử DC Faith FT6405A là một thiết bị tải điện tử công suất trung bình được thiết kế để kiểm tra và đánh giá hiệu suất của nhiều loại nguồn điện DC khác nhau như bộ nguồn, pin, bộ sạc, v.v.

Thông số kỹ thuật chính:

Điện áp: 120V

Dòng điện: 180A

Công suất: 1350W

Điện áp hoạt động tối thiểu: 2.5V@180A

CC

Dải đo: 18A/180A

Độ phân giải: 0.3mA/3mA

CV

Dải đo: 20V/120V

Độ phân giải: 0.4mV/2mV

CP

Dải đo: 0~1350W

Độ phân giải: 22.5mW

CR

Dải đo: 0.0167~33.3Ω low range, 0.4~800Ω high range

Độ phân giải: 16bit

Trọng lượng: 20kg

Kết nối: RS232

Hiển thị: Màn hình VFD

Kích thước (mm): 427(W)×135(H)× 460(D)

Các chế độ hoạt động:

Tải điện tử Faith FT6405A hỗ trợ nhiều chế độ hoạt động để đáp ứng các yêu cầu kiểm tra đa dạng:

• Chế độ dòng điện không đổi (CC – Constant Current): Duy trì dòng điện không đổi qua tải, độc lập với sự thay đổi của điện áp đầu vào.
  • Phạm vi: 18A/180A (có hai dải đo)
  • Độ phân giải: 0.3mA/3mA
  • Độ chính xác: 0.1% + 0.1%F.S.
• Chế độ điện áp không đổi (CV – Constant Voltage): Duy trì điện áp không đổi trên tải.
  • Phạm vi: 20V/120V (có hai dải đo)
  • Độ phân giải: 0.4mV/2mV
  • Độ chính xác: 0.05% + 0.1%F.S.
• Chế độ công suất không đổi (CP – Constant Power): Duy trì công suất tiêu thụ không đổi.
  • Phạm vi: 0~1350W
  • Độ phân giải: 22.5mW
  • Độ chính xác: 1% + 0.5%F.S.
• Chế độ điện trở không đổi (CR – Constant Resistance): Duy trì điện trở không đổi trên tải.
  • Phạm vi: Dải thấp (0.0167~33.3Ω), Dải cao (0.167~333Ω)

Đo lường:

Thiết bị cung cấp khả năng đo lường chính xác các thông số:

• Đo điện áp:
  • Phạm vi: 12V/120V (hai dải đo)
  • Độ phân giải: 0.2mV/2mV
  • Độ chính xác: 0.05% + 0.1%F.S.
• Đo dòng điện:
  • Phạm vi: 18A/180A (hai dải đo)
  • Độ phân giải: 0.3mA/3mA
  • Độ chính xác: 0.05% + 0.1%F.S.

Tính năng khác:

• Tốc độ slew rate: 0.15~7.5A/µs (cho dải cao của dòng điện) và 0.1~1.8A/µs (cho dải thấp của dòng điện), cho phép kiểm tra các phản ứng động của nguồn điện.
• Bảo vệ: Tích hợp các tính năng bảo vệ quá nhiệt (85℃), đảm bảo an toàn cho thiết bị và đối tượng kiểm tra.
• Giao tiếp: Hỗ trợ giao tiếp RS232, cho phép điều khiển và thu thập dữ liệu từ máy tính.
• Màn hình hiển thị: Màn hình VFD (Vacuum Fluorescent Display) cung cấp khả năng hiển thị rõ ràng các thông số.
• Kích thước và trọng lượng: Kích thước khoảng 427（W）×135（H）× 460（D）mm và nặng khoảng 20kg.
• Nhiệt độ hoạt động:
  • Hoạt động bình thường: 0~40℃
  • Hoạt động đầy đủ công suất: 0~25℃

Ứng dụng tiêu biểu:

Tải điện tử Faith FT6405A phù hợp cho nhiều ứng dụng trong phòng thí nghiệm, nghiên cứu và phát triển, kiểm tra sản xuất, bao gồm:

• Thử nghiệm hiệu suất của bộ nguồn DC.
• Kiểm tra xả và chu kỳ sạc của pin và ắc quy.
• Đánh giá bộ sạc pin.
• Kiểm tra các thành phần điện tử công suất.
• Mô phỏng các tải khác nhau trong các hệ thống điện.

Với các tính năng và thông số kỹ thuật mạnh mẽ, Faith FT6405A là một công cụ đáng tin cậy cho các kỹ sư và nhà nghiên cứu trong lĩnh vực điện tử.
