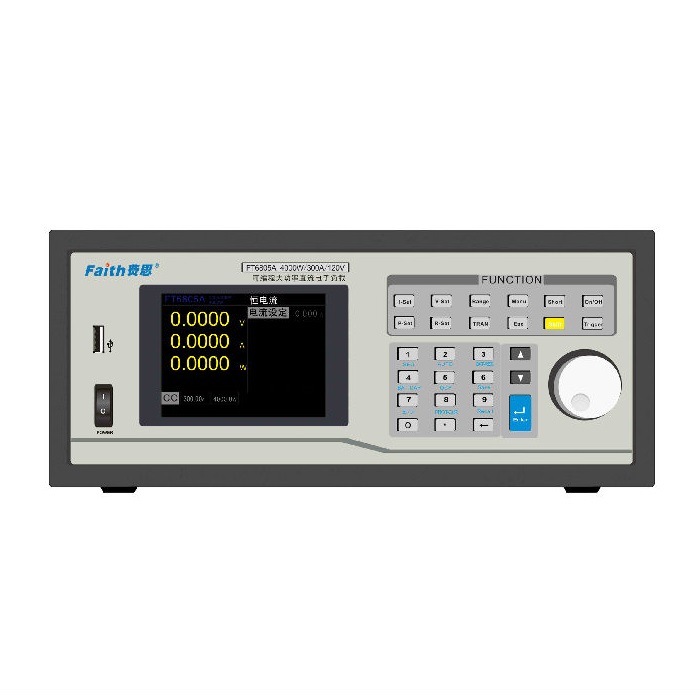

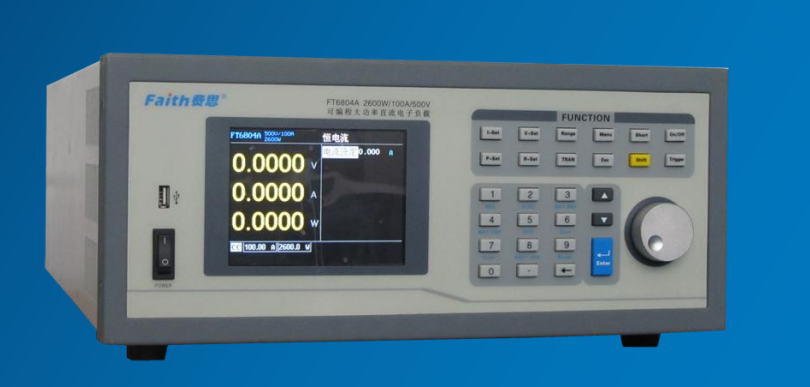

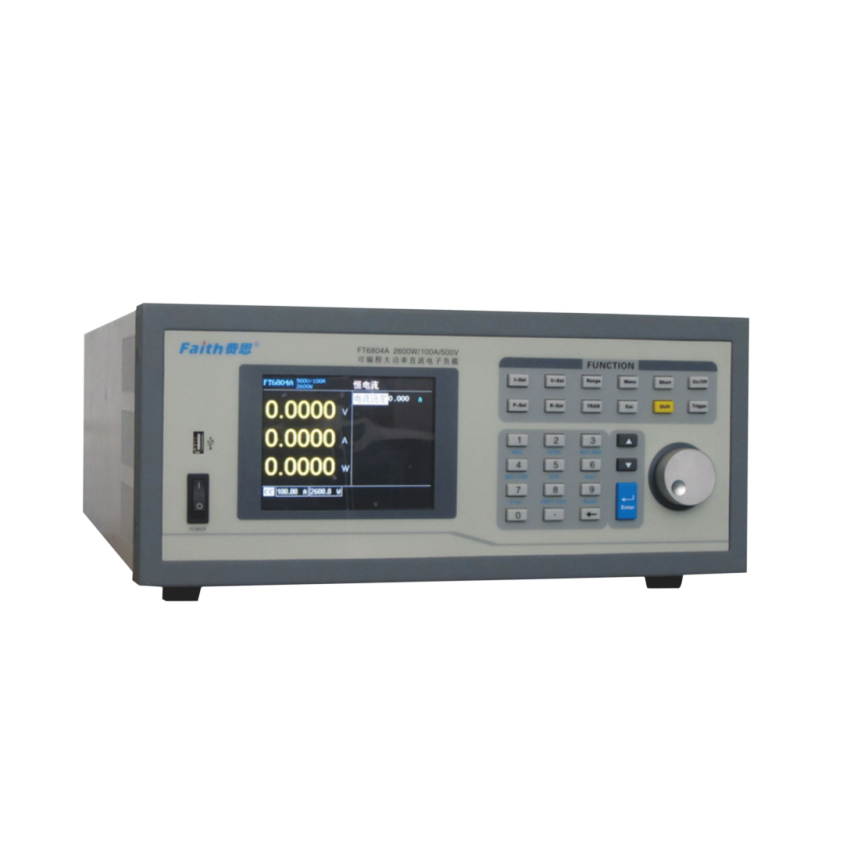

Tải điện tử DC Faith FT6805A (120V, 300A, 4000W)

Tải điện tử DC Faith FT6805A (120V, 300A, 4000W)

Tải điện tử DC Faith FT6805A là một thiết bị tải điện tử DC công suất cao, có khả năng lập trình, được thiết kế để kiểm tra và đánh giá hiệu suất của nhiều loại nguồn điện DC và các thành phần điện tử khác.

Thông số kỹ thuật chính:

Điện áp: 120V

Dòng điện:300A

Công suất: 4000W

UMin cho IMax: 2V/300A

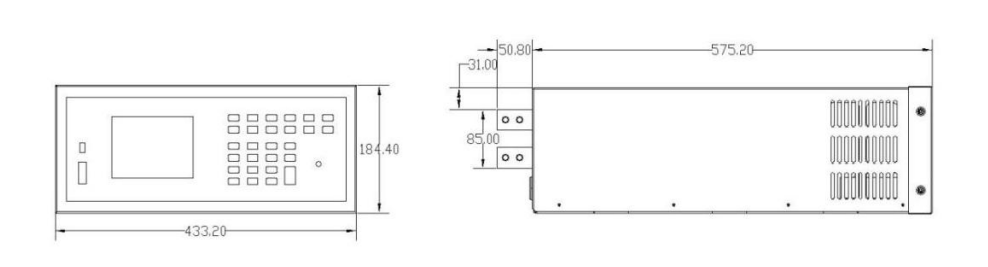

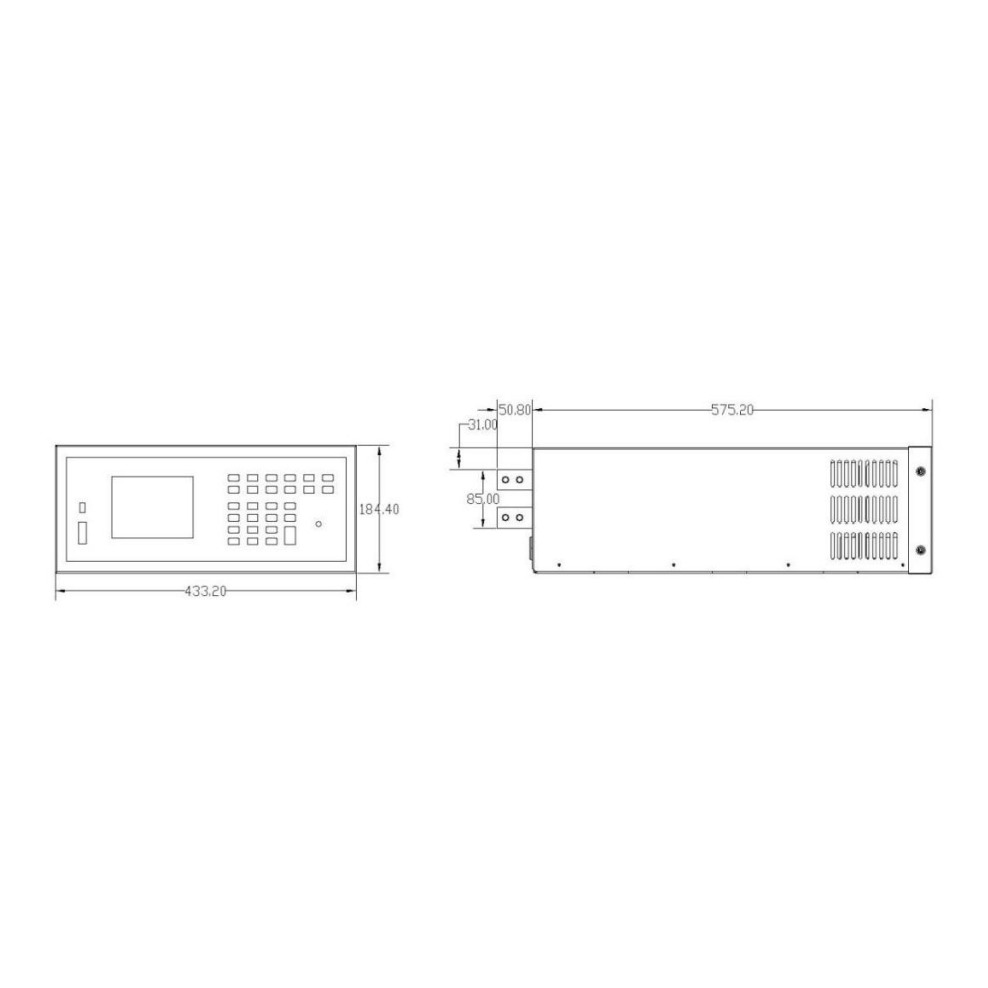

Kích thước: 440(W)×200(H)×630(D)

Nhiệt độ: Nhiệt độ bảo vệ 85℃, nhiệt độ môi trường làm việc 0～40℃, nhiệt độ môi trường làm việc hết công suất 0～25℃

Các tính năng và chế độ hoạt động:

• Chế độ hoạt động đa dạng:
  • CC (Constant Current – Dòng điện không đổi): Duy trì dòng điện tải không đổi, lý tưởng để kiểm tra nguồn cấp dòng.
  • CV (Constant Voltage – Điện áp không đổi): Duy trì điện áp không đổi trên tải, hữu ích cho việc kiểm tra nguồn cấp điện áp.
  • CR (Constant Resistance – Điện trở không đổi): Giả lập một điện trở cố định.
  • CP (Constant Power – Công suất không đổi): Duy trì công suất tải không đổi.
  • Kết hợp các chế độ: CV+CC, CR+CC, CP+CC (cho phép kiểm tra phức tạp hơn).
• Độ chính xác cao: Đo lường điện áp và dòng điện với độ chính xác cao.
• Kiểm tra động (Dynamic Load): Khả năng thay đổi tải nhanh chóng (tần số động lên đến 20kHz hoặc cao hơn tùy dòng sản phẩm), mô phỏng các điều kiện tải thực tế như khởi động, tắt, hoặc thay đổi tải đột ngột.
• Chức năng lập trình trình tự (Sequence Programming): Cho phép người dùng thiết lập các chuỗi kiểm tra tự động với nhiều bước khác nhau, rất hữu ích cho các thử nghiệm tự động hóa.
• Kiểm tra chuyên biệt:
  • Kiểm tra OCP (Over Current Protection – Bảo vệ quá dòng): Đánh giá khả năng bảo vệ của nguồn điện khi dòng tải vượt quá giới hạn.
  • Kiểm tra tụ điện siêu cấp (Super capacitor test): Phù hợp để kiểm tra các tụ điện dung lớn.
  • Kiểm tra ắc quy (Battery test): Đo dung lượng, hiệu suất và các đặc tính khác của ắc quy.
• Mô phỏng ngắn mạch (Short circuit simulation): Mô phỏng tình trạng ngắn mạch để kiểm tra phản ứng của thiết bị được kiểm tra.
• Các chức năng bảo vệ:
  • OVP (Over Voltage Protection – Bảo vệ quá áp): Bảo vệ tải khi điện áp vượt quá giới hạn an toàn.
  • OCP (Over Current Protection – Bảo vệ quá dòng): Ngắt tải khi dòng điện vượt quá giới hạn.
  • OPP (Over Power Protection – Bảo vệ quá công suất): Ngắt tải khi công suất vượt quá giới hạn.
  • OTP (Over Temperature Protection – Bảo vệ quá nhiệt): Bảo vệ thiết bị khỏi quá nhiệt.
  • Giới hạn dòng (Current limit): Hạn chế dòng tải đầu ra.
• Giao diện truyền thông: Hỗ trợ nhiều giao diện phổ biến để kết nối với máy tính và các hệ thống điều khiển tự động:
  • RS232
  • USB (serial)
  • LAN
  • Tùy chọn GPIB
• Giao thức truyền thông: Hỗ trợ SCPI và ModBus RTU, giúp dễ dàng tích hợp vào các hệ thống kiểm tra tự động.
• Màn hình hiển thị: Thường có màn hình VFD hoặc màn hình màu để hiển thị thông số và điều khiển trực quan.
• Khả năng mắc song song (Master/Slave Parallel): Cho phép kết nối nhiều thiết bị Faith FT6800 series song song để tăng tổng công suất tải lên đến hàng trăm kW cho các ứng dụng yêu cầu công suất cực lớn.

Ứng dụng điển hình:

Tải điện tử DC Faith FT6805A lý tưởng cho nhiều ứng dụng trong các phòng thí nghiệm, trung tâm R&D và dây chuyền sản xuất, bao gồm:

• Kiểm tra nguồn điện DC (AC/DC power supplies, DC/DC converters).
• Kiểm tra bộ sạc ắc quy và pin.
• Kiểm tra đèn LED và các bộ điều khiển đèn LED.
• Kiểm tra mô-đun năng lượng mặt trời.
• Đánh giá hiệu suất của các linh kiện điện tử công suất.
• Thử nghiệm độ tin cậy và tuổi thọ sản phẩm.

Faith FT6805A là một giải pháp mạnh mẽ và linh hoạt cho các nhu cầu kiểm tra tải DC đòi hỏi công suất cao, độ chính xác và khả năng lập trình.
