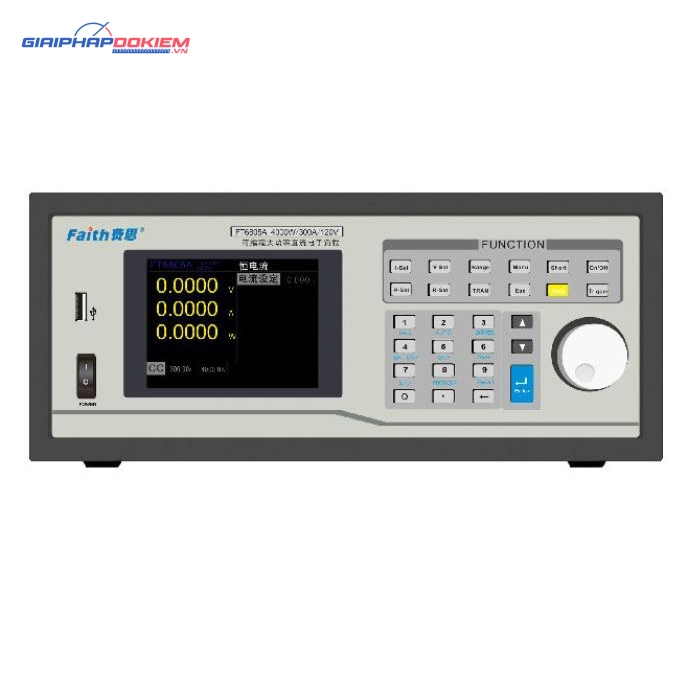

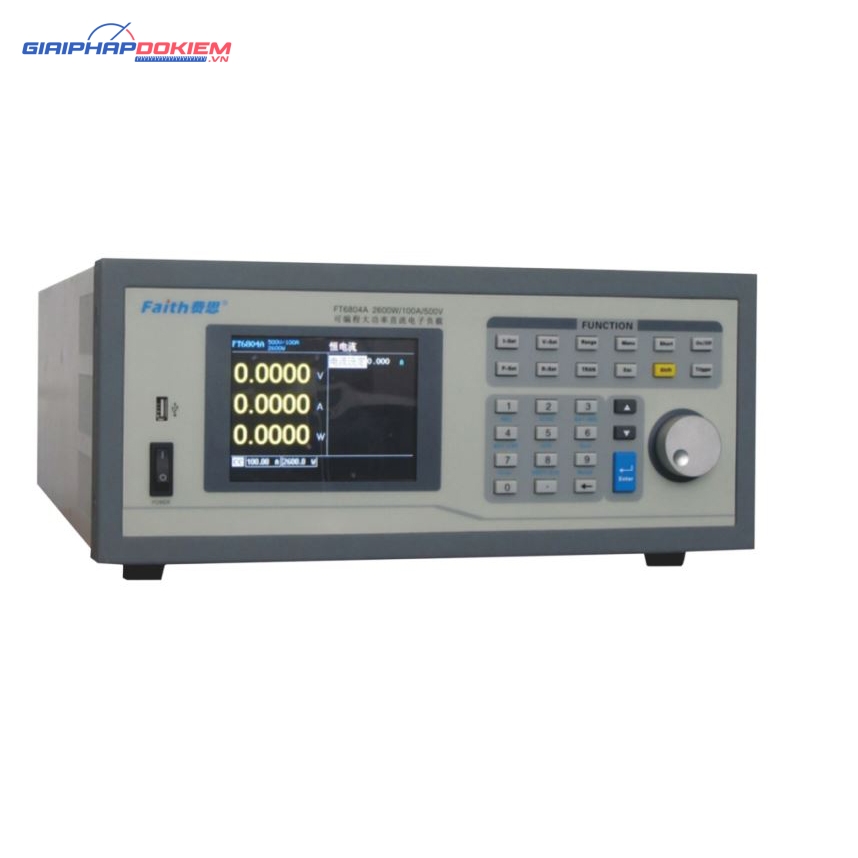

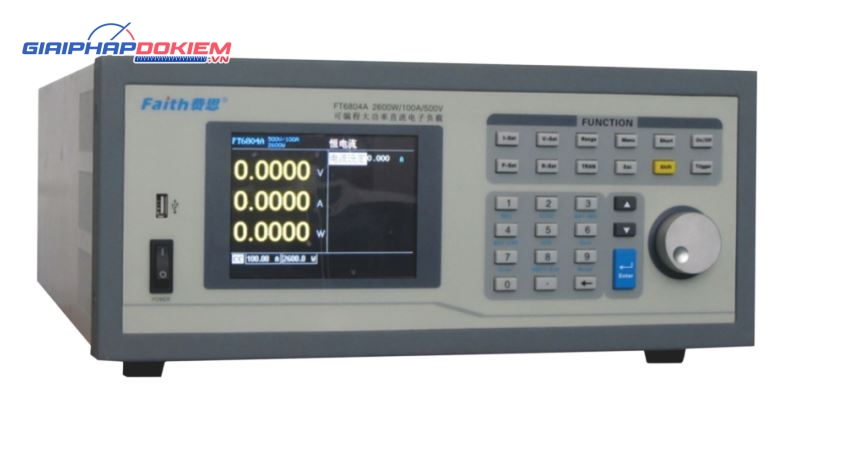

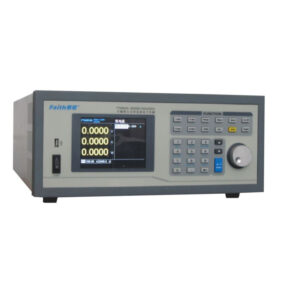

Tải điện tử DC Faith FT68120N (40V, 1500A, 12000W)

Tải điện tử DC Faith FT68120N (40V, 1500A, 12000W)

Tải điện tử DC Faith FT68120N là một sản phẩm thuộc dòng tải điện tử DC công suất cao, lập trình được của Faith. Đây là thiết bị được thiết kế để kiểm tra và đánh giá hiệu suất của các nguồn điện DC, pin, bộ sạc, pin nhiên liệu, mạch cung cấp CPU và các thiết bị điện tử khác.

Thông số kỹ thuật chính:

Điện áp: 40V

Dòng điện:1500A

Công suất: 12000W

UMin cho IMax: 0.3V/1500A

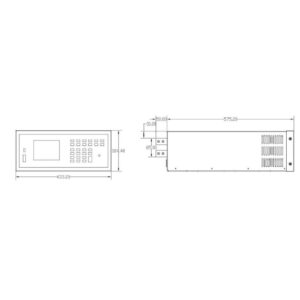

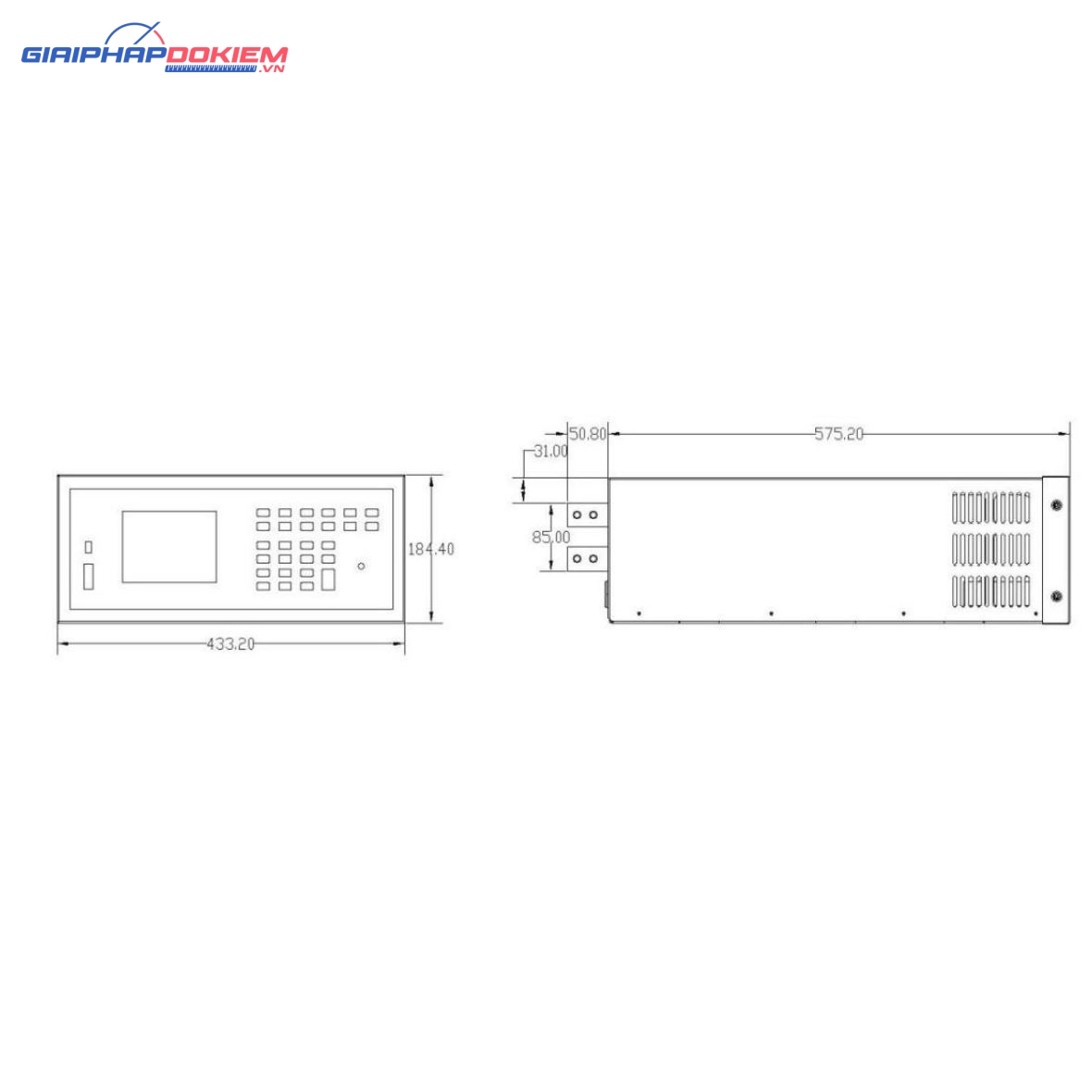

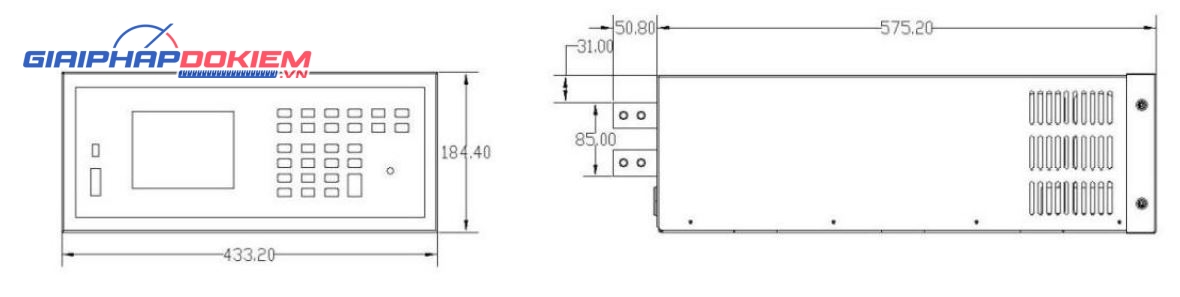

Kích thước: 440×600×630 mm

Nhiệt độ: Nhiệt độ bảo vệ 85℃, nhiệt độ môi trường làm việc 0～40℃, nhiệt độ môi trường làm việc hết công suất 0～25℃

Các chế độ hoạt động:

Thiết bị này hỗ trợ nhiều chế độ hoạt động khác nhau để mô phỏng các điều kiện tải thực tế:

• Chế độ dòng không đổi (CC – Constant Current): Duy trì dòng điện không đổi qua tải, bất kể sự thay đổi điện áp đầu vào.
• Chế độ điện áp không đổi (CV – Constant Voltage): Duy trì điện áp không đổi trên tải.
• Chế độ điện trở không đổi (CR – Constant Resistance): Mô phỏng một điện trở cố định.
• Chế độ công suất không đổi (CP – Constant Power): Duy trì công suất không đổi.
• Các chế độ kết hợp: CV+CC, CR+CC, CP+CC (cho phép kiểm tra phức tạp hơn).

Tính năng nổi bật:

• Công suất cao và mật độ công suất cao: Với công suất 12kW trong một thiết bị, nó rất phù hợp cho các ứng dụng công nghiệp và nghiên cứu yêu cầu tải lớn. FaithTech cũng có các dòng sản phẩm với mật độ công suất cao (ví dụ 6kW/3U).
• Hoạt động ở điện áp thấp (Low Voltage Operation): Khả năng hoạt động hiệu quả ở điện áp thấp với dòng điện cao, lý tưởng cho việc thử nghiệm các vật liệu siêu dẫn, pin mặt trời, pin nhiên liệu, mạch cung cấp điện CPU.
• Khả năng lập trình:
  • Chế độ động (Dynamic Mode) / Transient Test: Cho phép tạo các thay đổi tải nhanh chóng (ví dụ: lên đến 20kHz hoặc 50kHz tùy dòng sản phẩm), mô phỏng các điều kiện tải đột ngột hoặc dao động.
  • Chức năng trình tự lập trình (Programmable Sequence Function): Lập trình các chuỗi kiểm tra phức tạp với nhiều bước, giúp tự động hóa quá trình thử nghiệm.
  • Quét tần số động (Dynamic Frequency Sweep): Có thể hỗ trợ quét tần số động lên đến 30kHz để kiểm tra đỉnh điện áp xấu nhất.
• Đo lường chính xác cao: Cung cấp khả năng đo điện áp và dòng điện với độ chính xác cao.
• Chức năng bảo vệ: Bao gồm các tính năng bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP) và bảo vệ chống đảo ngược điện áp (LRV/RRV).
• Giao diện điều khiển linh hoạt: Hỗ trợ nhiều giao diện truyền thông tiêu chuẩn như RS232, USB (serial), LAN và tùy chọn GPIB, cho phép điều khiển từ xa và tích hợp vào các hệ thống kiểm tra tự động. Hỗ trợ giao thức SCPI và ModBus RTU.
• Chức năng đặc biệt:
  • Kiểm tra OCP/OPP (Over Current Protection / Over Power Protection).
  • Kiểm tra pin, siêu tụ điện.
  • Mô phỏng ngắn mạch.
  • Hoạt động chốt điện áp bật (Von) & tắt (Voff) và hẹn giờ dỡ tải.
  • Giao diện analog: Cung cấp lập trình dòng điện và giám sát điện áp/dòng điện.
• Điều khiển song song Master/Slave: Cho phép kết nối nhiều thiết bị song song để tăng tổng công suất lên đến hàng trăm kW (ví dụ: lên tới 300kW đối với dòng FT6800 hoặc 600kW đối với dòng FT68200A/AL/E), phù hợp cho các ứng dụng công suất cực cao.

Ứng dụng tiêu biểu:

Tải điện tử DC Faith FT68120N là công cụ lý tưởng cho:

• Kiểm tra bộ nguồn DC (DC Power Supply Testing): Đánh giá hiệu suất, ổn định, và các đặc tính động của các bộ nguồn.
• Kiểm tra pin và bộ sạc (Battery and Charger Testing): Xả pin, mô phỏng chu kỳ sạc/xả, kiểm tra hiệu suất bộ sạc.
• Kiểm tra pin nhiên liệu (Fuel Cell Testing).
• Kiểm tra linh kiện điện tử: Đánh giá các thành phần như MOSFET, diode, tụ điện.
• Kiểm tra trong ngành ô tô điện (EV/Automotive Electronics): Kiểm tra bộ sạc trên xe (onboard charger), hệ thống quản lý pin (BMS), hệ thống điện của xe.
• Ứng dụng nghiên cứu và phát triển: Phát triển và thử nghiệm các thiết bị điện tử mới.

Faith FT68120N là một tải điện tử DC công suất cao, đa chức năng và có khả năng lập trình, cung cấp các thông số kỹ thuật ấn tượng (40V, 1500A, 12000W) và nhiều chế độ hoạt động. Khả năng hoạt động ở điện áp thấp, độ chính xác cao, và các tính năng bảo vệ toàn diện làm cho nó trở thành một công cụ mạnh mẽ và linh hoạt cho nhiều ứng dụng kiểm tra và phát triển trong các lĩnh vực điện tử, ô tô và năng lượng.
