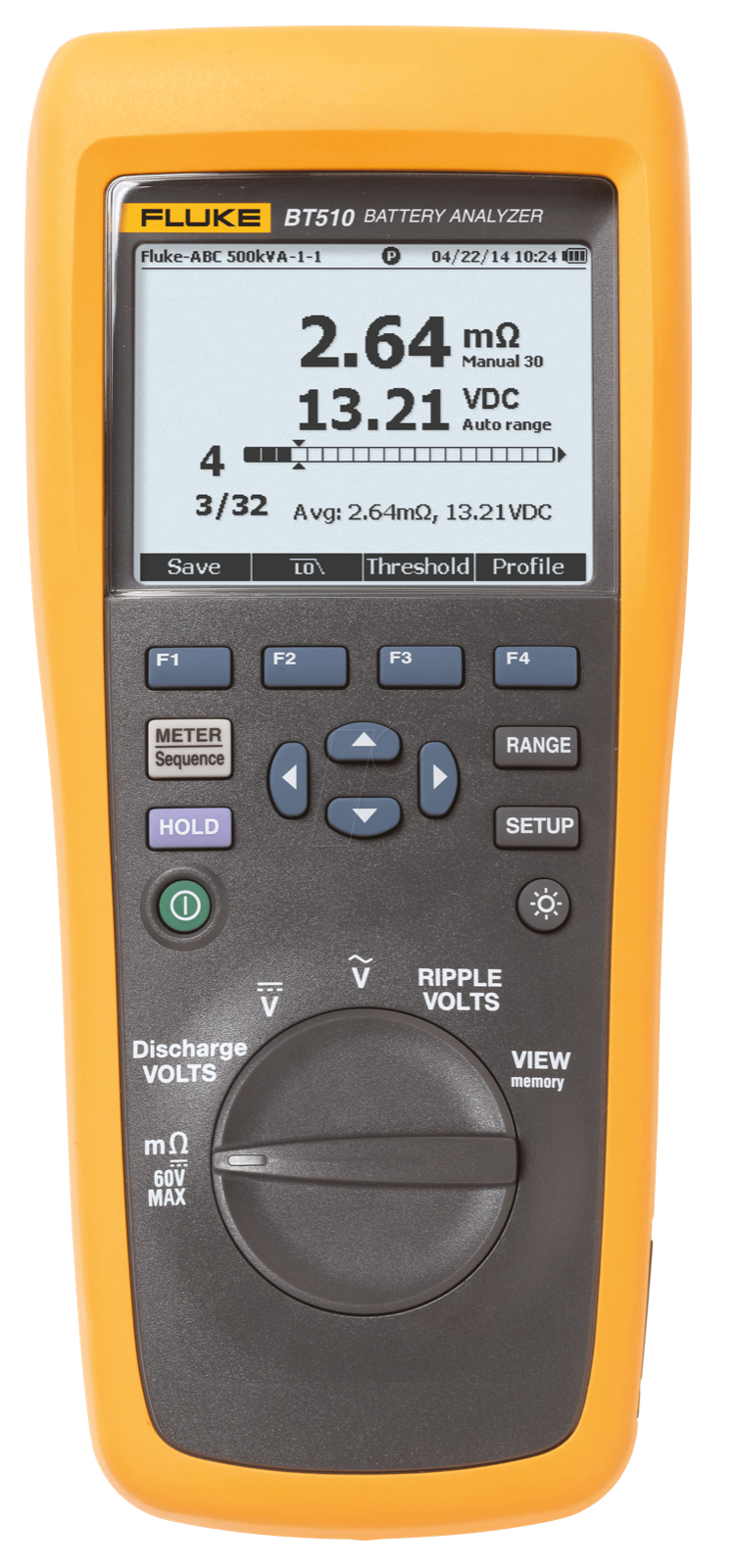

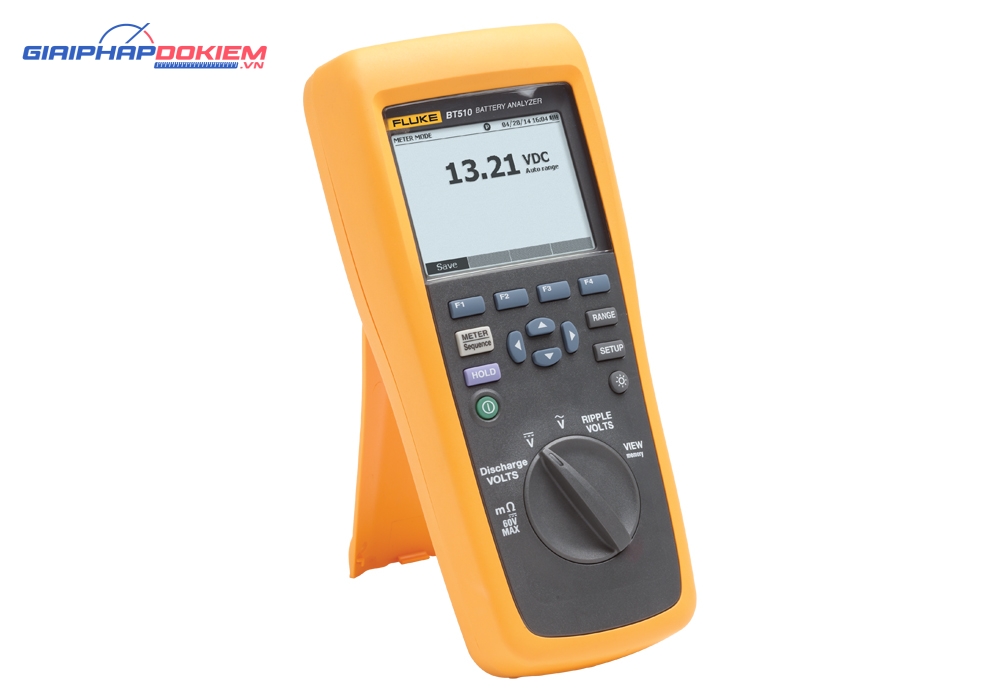

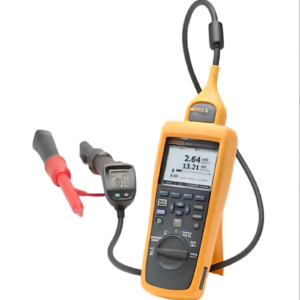

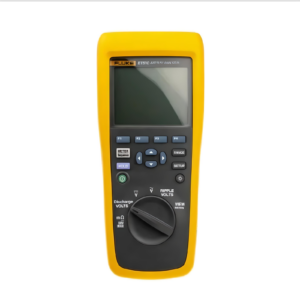

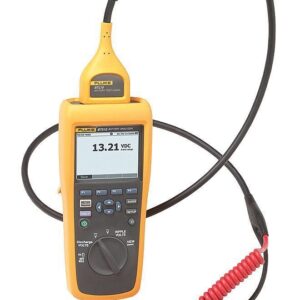

Thiết bị phân tích ắc quy Fluke BT510

Fluke BT510 là thiết bị phân tích pin tiện lợi và dễ sử dụng, lý tưởng cho việc bảo trì, xử lý sự cố, kiểm tra các dãy pin, và thử nghiệm hiệu suất của từng pin tĩnh. Với thiết kế nhỏ gọn và chắc chắn, thiết bị này đảm bảo hiệu suất tối ưu, kết quả thử nghiệm và độ tin cậy.

Ngoài ra, Fluke BT510 tự động ghi lại tất cả các giá trị đo trong quá trình kiểm tra và có thể được xem xét trước khi tải xuống để phân tích nhanh chóng.

Ngưỡng điện áp và kháng trở

Cho phép bạn nhanh chóng và dễ dàng xác định các ngưỡng hoặc phạm vi dung sai đo lường. Trong quá trình kiểm tra, các giá trị đo được tự động so sánh với các mức ngưỡng đã định trước, tạo ra thông báo PASS, FAIL hoặc WARN sau mỗi phép đo. Có thể lưu trữ tối đa 10 bộ ngưỡng.

Phần mềm quản lý pin

Phần mềm quản lý pin cho phép bạn nhanh chóng và dễ dàng nhập dữ liệu từ máy phân tích pin vào PC. Dữ liệu đo và thông tin hồ sơ pin được lưu trữ và lưu trữ với phần mềm quản lý và có thể được sử dụng để so sánh kết quả, chuyển đổi kết quả giữa độ dẫn điện và kháng trở (yêu cầu phiên bản phần mềm quản lý 1.0.69 hoặc mới hơn) và thực hiện phân tích xu hướng. Tất cả dữ liệu đo lường, hồ sơ pin và thông tin phân tích có thể được sử dụng để tạo báo cáo một cách dễ dàng.

• Xem nhanh các giá trị đã lưu
• Quản lý hồ sơ
• Biểu đồ chuỗi pin với ngưỡng do người dùng định nghĩa
• Dữ liệu xu hướng lịch sử của pin
• Nhiều vòng điện áp xả
• Tạo báo cáo nhanh chóng
• Nâng cấp phần mềm phân tích pin Fluke
• Chuyển đổi kết quả đo giữa độ dẫn điện và kháng trở

Ứng dụng của Thiết bị phân tích ắc quy Fluke BT510

Công cụ kiểm tra lý tưởng cho việc bảo trì, xử lý sự cố và kiểm tra hiệu suất của từng pin tĩnh và các dãy pin được sử dụng trong các ứng dụng pin dự phòng quan trọng.

Tính năng chính của Fluke BT510

• Các phép đo chính: Kháng trở nội tại của pin, điện áp DC và AC, điện áp ripple, và tần số
• Chế độ đo trình tự: Kiểm tra chuỗi pin tự động hoặc thủ công với lưu trữ tự động các phép đo bao gồm điện áp và kháng trở, không cần nhấn nút mỗi khi cần lưu giá trị đo
• Ghi nhật ký toàn diện: Tất cả các giá trị đo được tự động ghi lại trong quá trình kiểm tra và có thể xem xét trên thiết bị trước khi tải xuống để phân tích nhanh
• Giao diện người dùng tối ưu: Thiết lập nhanh chóng, có hướng dẫn đảm bảo bạn luôn thu thập dữ liệu chính xác, và tín hiệu phản hồi âm thanh và hình ảnh kết hợp giảm thiểu rủi ro nhầm lẫn khi đo
• So sánh ngưỡng: Cấu hình nhiều giá trị tham chiếu và ngưỡng cho kháng trở và điện áp. Phản hồi kết quả so sánh sau mỗi phép đo qua tín hiệu hình ảnh và âm thanh

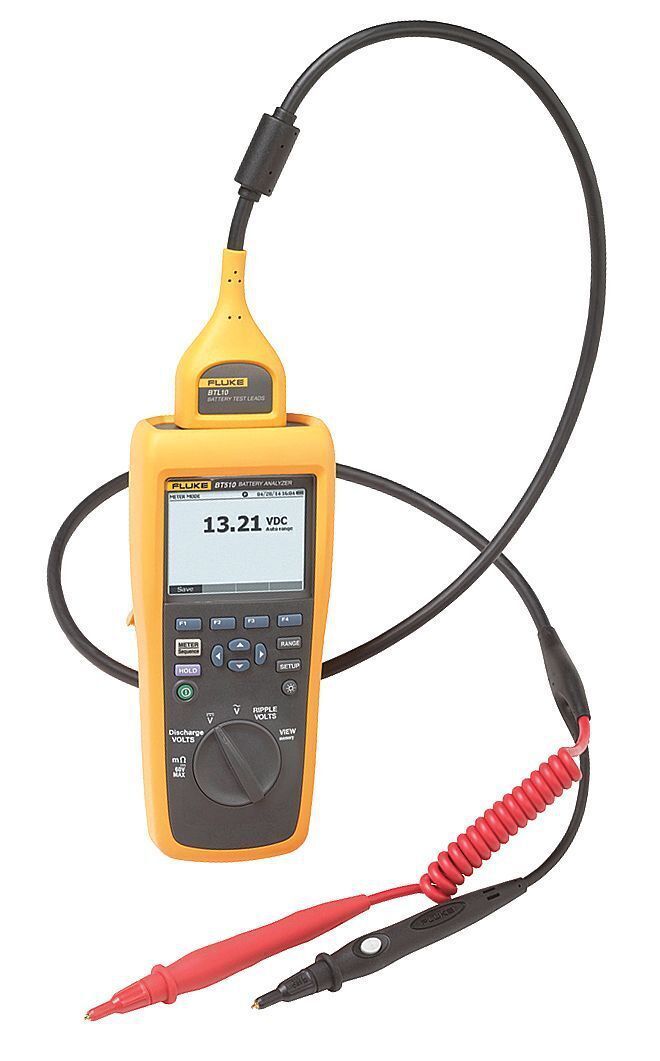

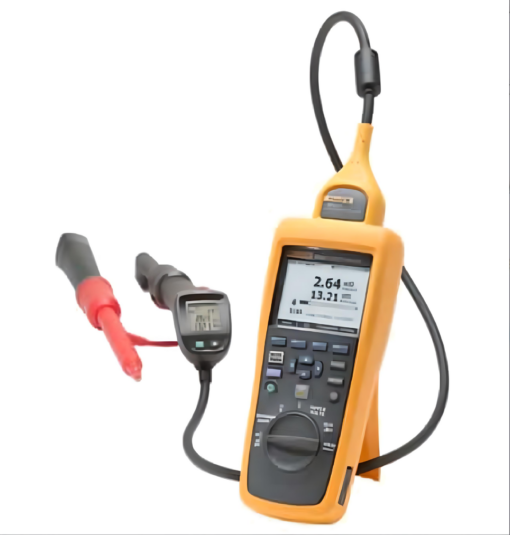

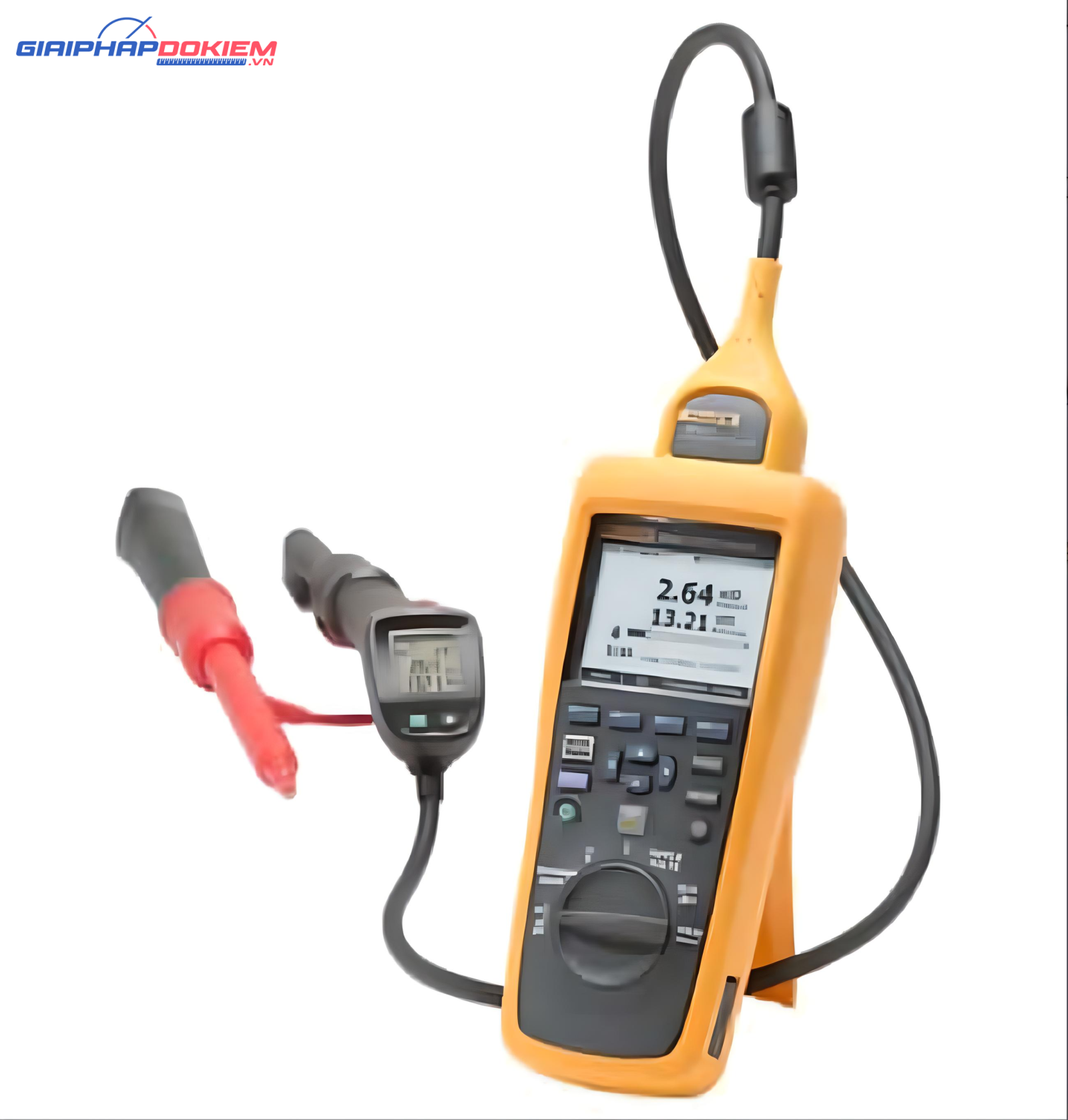

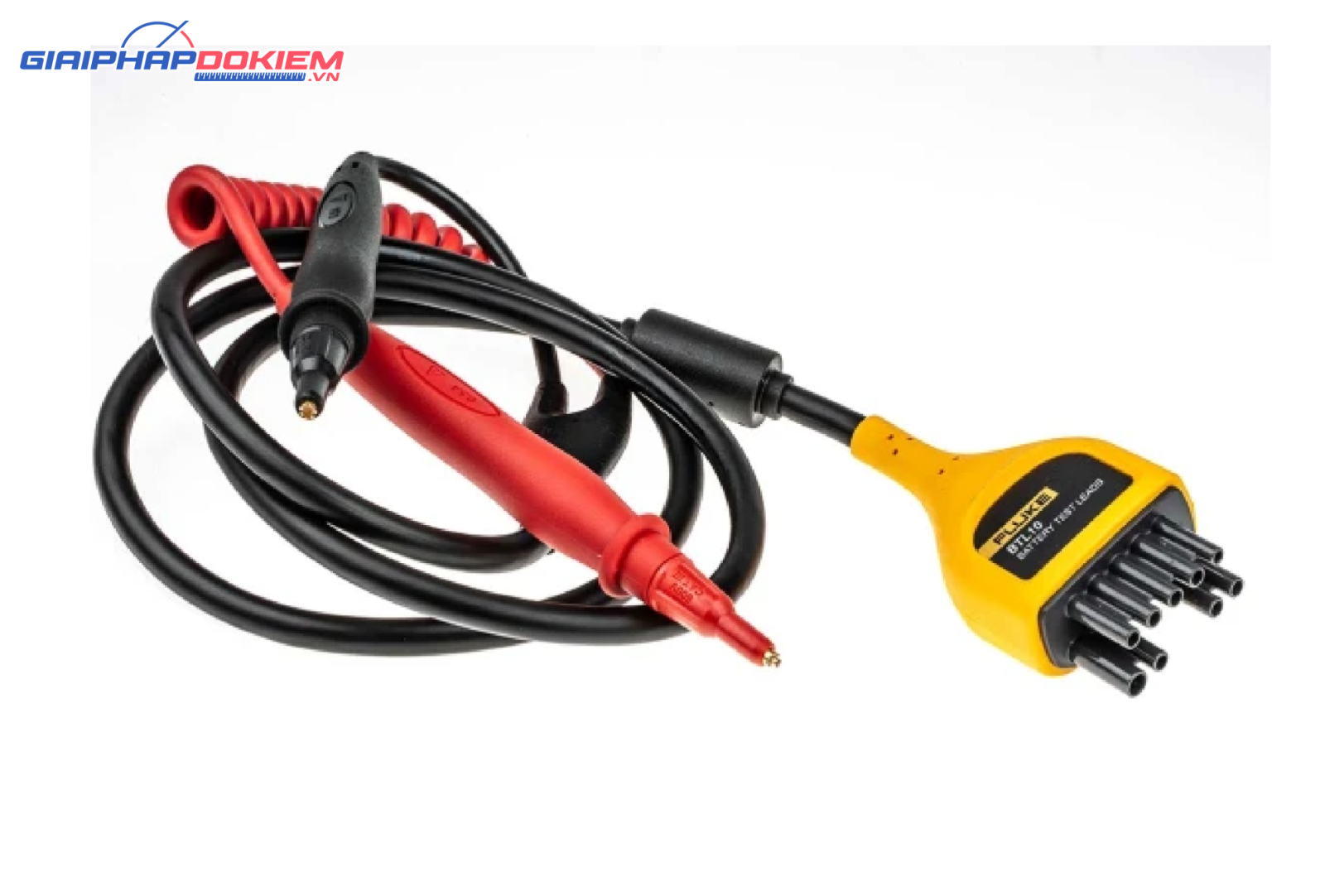

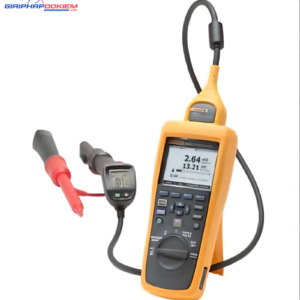

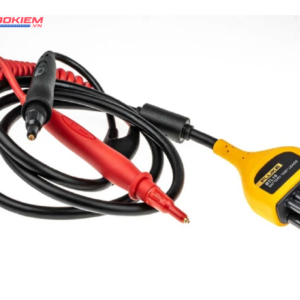

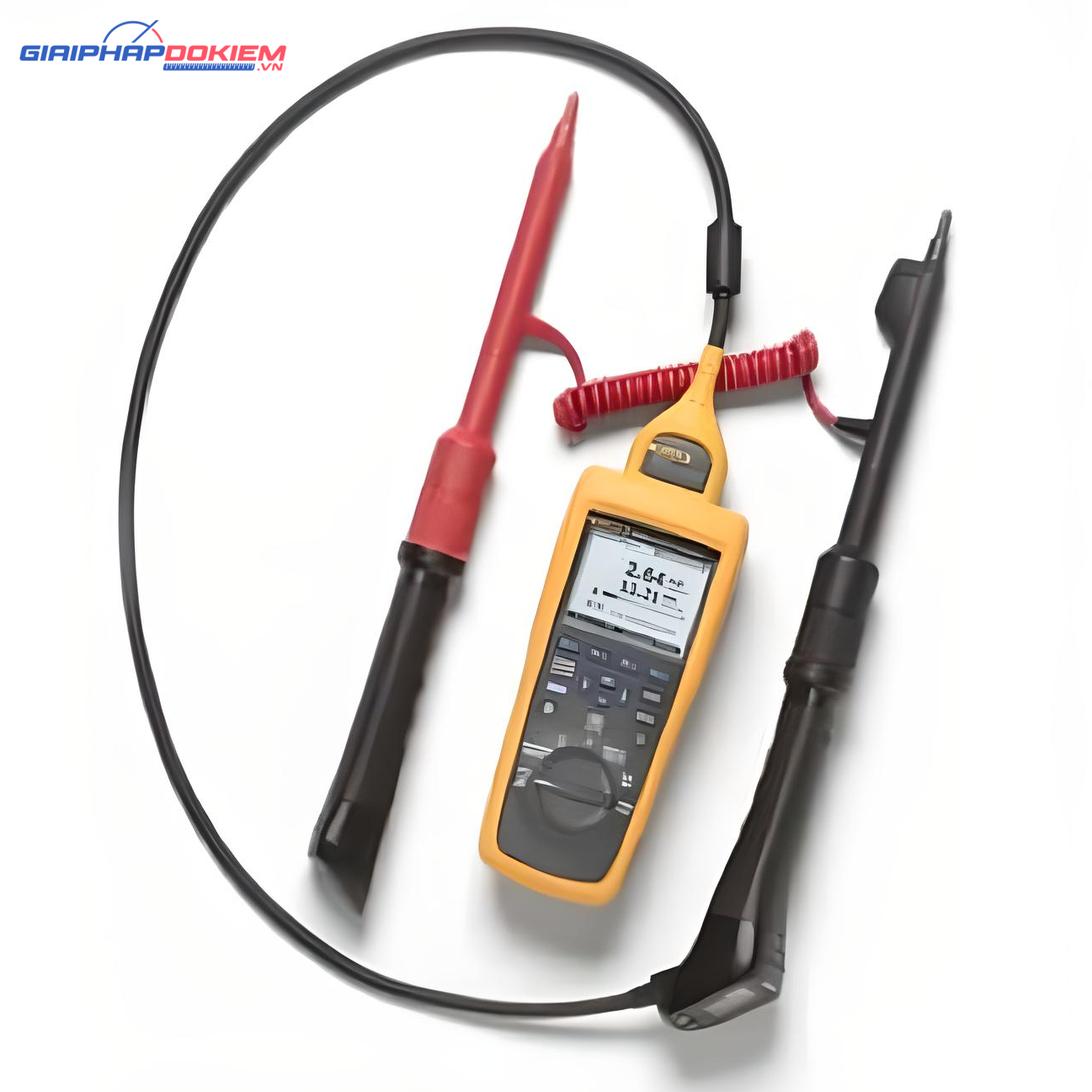

• Dây đo tiện dụng: Que đo kelvin hai cực đồng trục bền chắc với nút lưu từ xa giúp giảm thời gian kiểm tra và tăng hiệu suất
• Kiểm tra và quản lý dữ liệu kháng trở giữa các tế bào: Đo kháng trở của kết nối giữa các pin trong một chuỗi

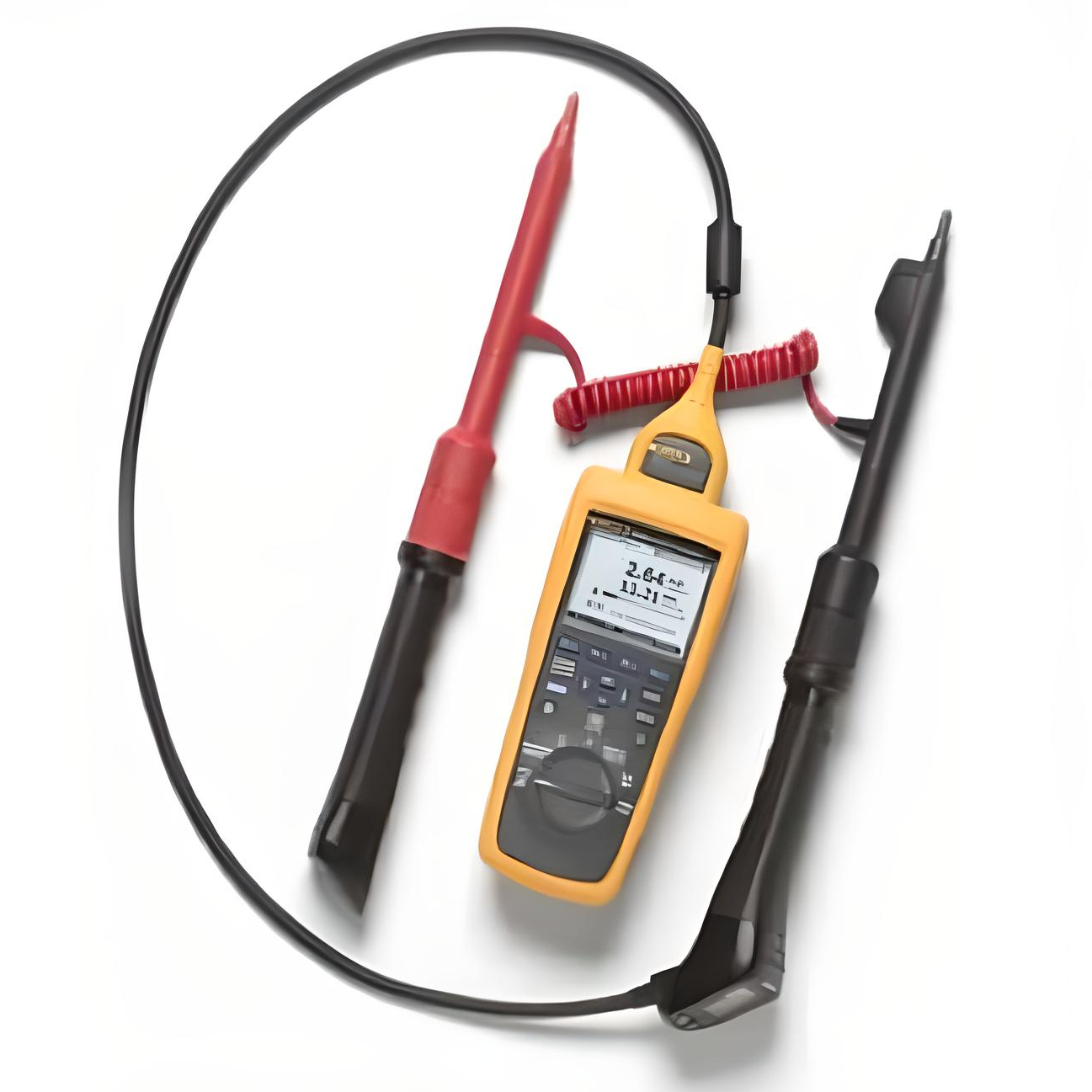

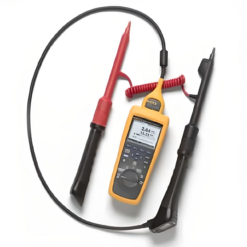

• Mở rộng đầu dò kiểm tra: Đầu dò dài, thẳng và góc cho các tế bào xếp chồng kép
• Phân tích dữ liệu nâng cao: Nhanh chóng so sánh xu hướng, phân tích kết quả và tạo báo cáo với phần mềm quản lý pin đi kèm
• Dễ dàng tạo báo cáo: Tạo báo cáo PDF trên phần mềm PC với đồ thị phân tích và bảng dữ liệu hoặc báo cáo định dạng email nhanh với tệp CSV trên ứng dụng di động
• Thời lượng pin: Pin lithium-ion 7.4 V 3000 mAh cho hơn tám giờ hoạt động liên tục
• Giao tiếp không dây: Để tải dữ liệu và hiển thị từ xa khi đo lường. Duyệt và gửi dữ liệu đo qua ứng dụng iOS
• Cổng USB: Để tải dữ liệu nhanh vào phần mềm ứng dụng phân tích dữ liệu và quản lý báo cáo đi kèm
• Xếp hạng an toàn cao nhất trong ngành: CAT III 600 V, 1000 V DC tối đa, được đánh giá an toàn cho các phép đo xung quanh thiết bị cung cấp điện pin

Đặc điểm nổi bật của BT510

Máy phân tích ắc quy Fluke BT510 có thể phân tích được nhiều thông số khác nhau

• Máy phân tích ắc quy Fluke BT510 được thiết kế để đảm nhiệm chức năng phân tích toàn diện các thông số của ắc quy.
• Thiết bị có khả năng cung cấp cho người dùng nhiều thông số khác nhau bao gồm: nội trở ắc quy, điện áp DC và AC, dòng điện DC và AC, điện áp gợn sóng, tần số và nhiệt độ.
• Chỉ trong thời gian ngắn, Fluke BT510 sẽ phân tích và đưa ra kết quả chính xác về các thông số của ắc quy, giúp người dùng đánh giá tình trạng và hiệu suất hoạt động của ắc quy một cách chính xác và hiệu quả.

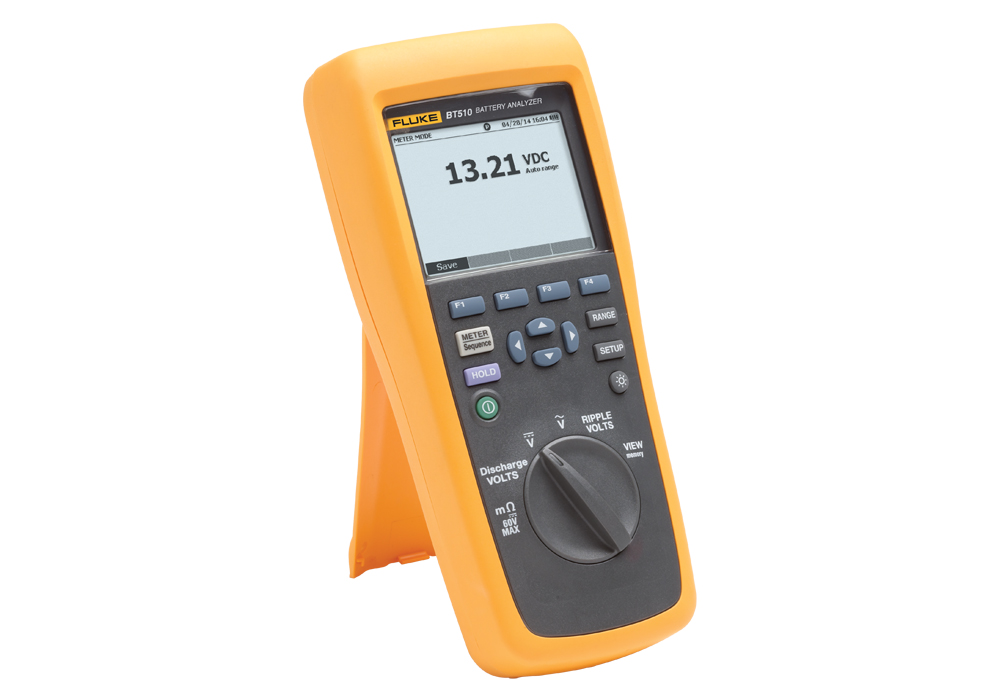

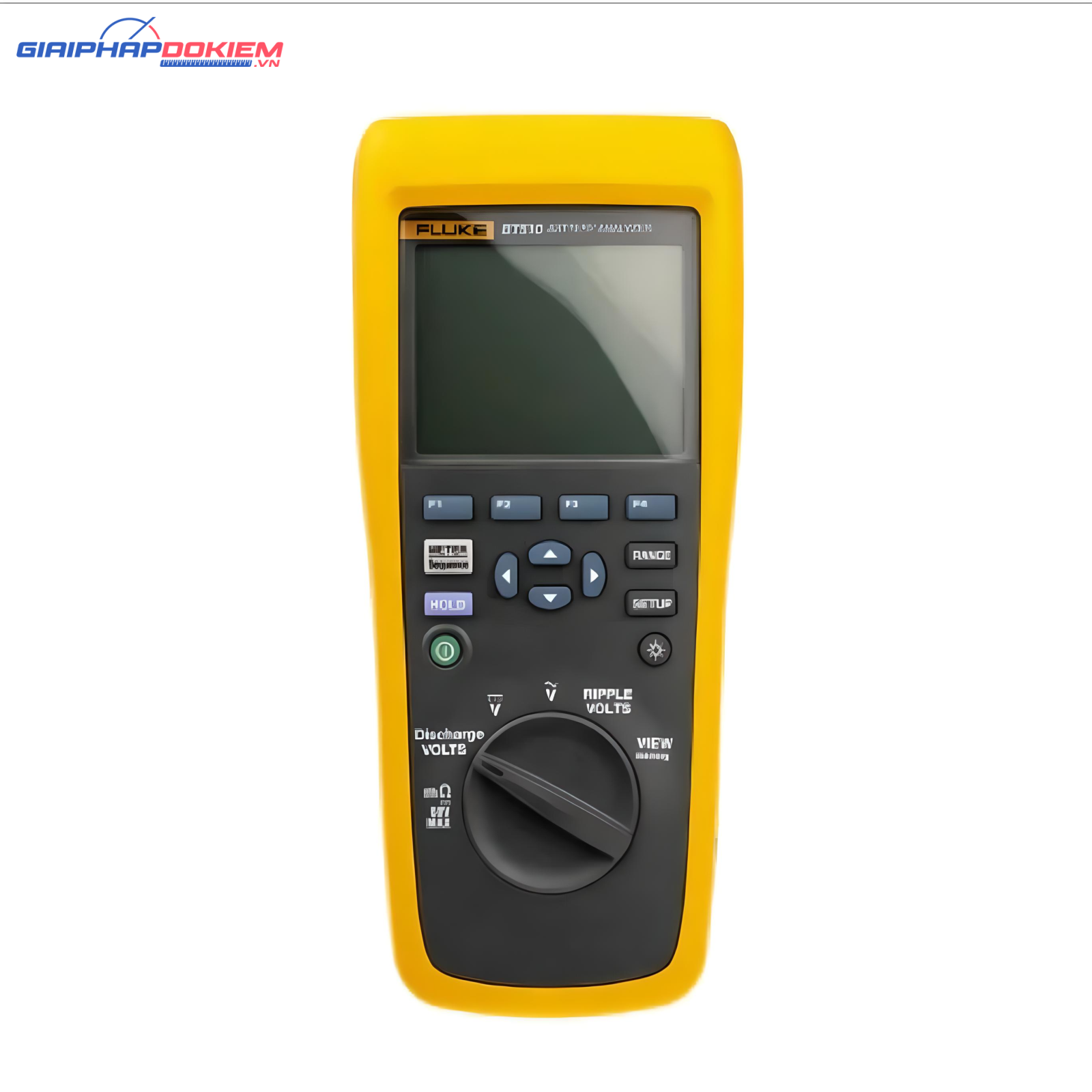

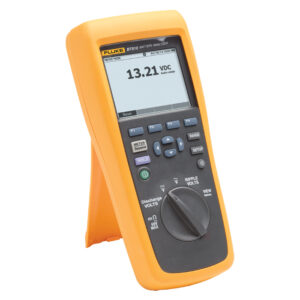

Máy phân tích ắc quy Fluke BT510 sở hữu thiết kế cầm tay nhỏ gọn

• Máy phân tích ắc quy Fluke BT510 có thiết kế cầm tay nhỏ gọn với kích thước 22 x 10,3 x 5,8 cm (9 x 4 x 2 in) và khối lượng chỉ 850g. Đây là một ưu điểm lớn giúp người dùng dễ dàng và linh hoạt trong việc đo kiểm tra ắc quy.
• Thiết bị có cấu trúc bền chắc và khả năng chống chịu va đập tốt, đảm bảo độ bền và độ tin cậy khi sử dụng trong các điều kiện làm việc khác nhau.

Thông số kỹ thuật Fluke BT510

Kháng trở ắc quy/dây đeo

• Dải đo:
  • 3 mΩ
  • 30 mΩ
  • 300 mΩ
  • 3000 mΩ
• Độ phân giải:
  • 0.001 mΩ
  • 0.01 mΩ
  • 0.1 mΩ
  • 1 mΩ
• Độ chính xác:
  • 1% + 8
  • 0.8% + 6

Điện áp DC

• Dải đo:
  • 6 V
  • 60 V
  • 600 V
• Độ phân giải:
  • 0.001 V
  • 0.01 V
  • 0.1 V
• Độ chính xác: 0.09% + 5

Điện áp AC (45 đến 500 Hz với bộ lọc 800 Hz)

• Dải đo: 600 V
• Độ phân giải: 0.1 V
• Độ chính xác: 2% + 10

Tần số (Hiển thị với V AC và A AC)

• Dải đo: 500 Hz
• Độ phân giải: 0.1 Hz
• Độ chính xác: 0.5% + 8

Điện áp Ripple AC (Tối đa 20 KHz)

• Dải đo:
  • 600 mV
  • 6000 mV
• Độ phân giải:
  • 0.1 mV
  • 1 mV
• Độ chính xác:
  • 3% + 20
  • 3% + 10

Thông số chung

• Chế độ:
  • Meter: 999 bản ghi cho mỗi vị trí đo với dấu thời gian
  • Sequence: Lên đến 100 hồ sơ và 100 mẫu hồ sơ (mỗi hồ sơ lưu trữ đến 450 pin) với dấu thời gian
• Nhiệt độ:
  • Vận hành: 32 đến 104°F (0 đến 40°C)
  • Bảo quản: -4 đến 122°F (-20 đến 50°C)
  • Sạc pin: 32 đến 104°F (0 đến 40°C)
• Độ ẩm hoạt động:
  • Không ngưng tụ (50°F [10°C])
  • ≤80% RH tại 50 đến 86°F (10 đến 30°C)
  • ≤75% RH tại 86 đến 104°F (30 đến 40°C)
• Độ cao:
  • Vận hành: Mực nước biển đến 6561.68′ (2000 m)
  • Bảo quản: Mực nước biển đến 39,370.1′ (12,000 m)
• Xếp hạng IP: IP40
• Radio: FCC Class A
• Yêu cầu về rung: MIL-PRF-28800F: Class 2
• Yêu cầu kiểm tra thả: 3.28′ (1 m)
• Hệ số nhiệt độ: Thêm 0.1 x độ chính xác chỉ định cho mỗi °C trên 28°C hoặc dưới 18°C
• Tuân thủ an toàn: 600 V CAT III
• EMC: IEC 61326
• Lớp bảo vệ 2: Độ ô nhiễm II
• Tuân thủ pin: UN38.3, UL2054, IEC62133
• Rung động: 2G theo IEC68-2-26, 25G, và 29
• Kích thước màn hình: 3 x 2.2″ (7.7 x 5.6 cm)
• Giao diện: USB mini
• Kích thước: 9 x 4 x 2″ (22 x 10.3 x 5.8 cm)
• Trọng lượng Fluke BT510: 1.9 lbs (850 g)

Các phụ kiện đi kèm với Fluke BT510:

• Máy phân tích pin

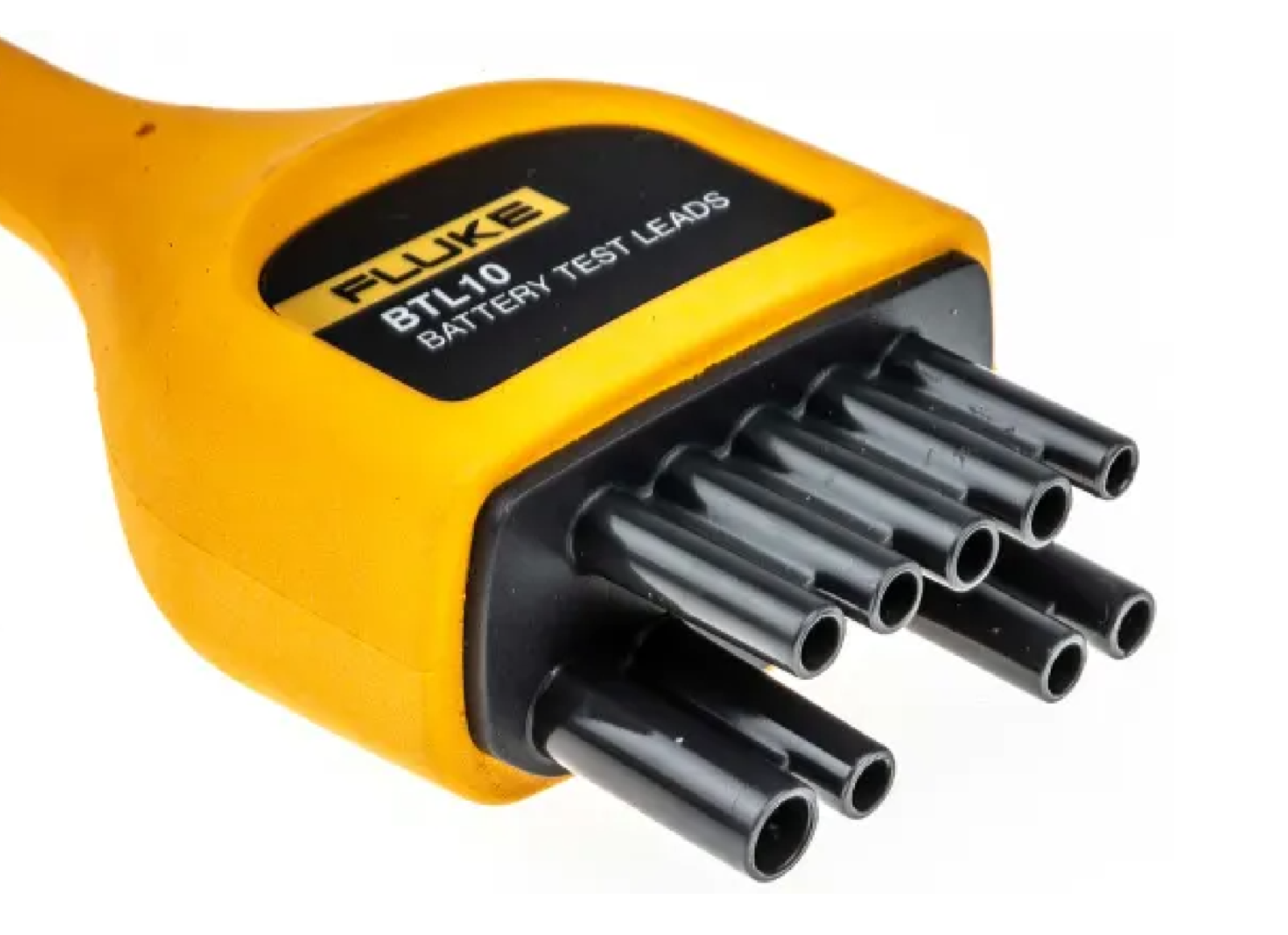

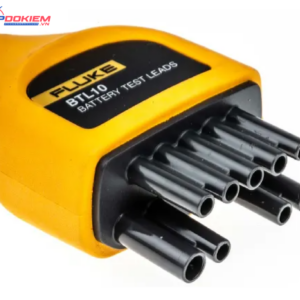

• Bộ chân đo 4 dây

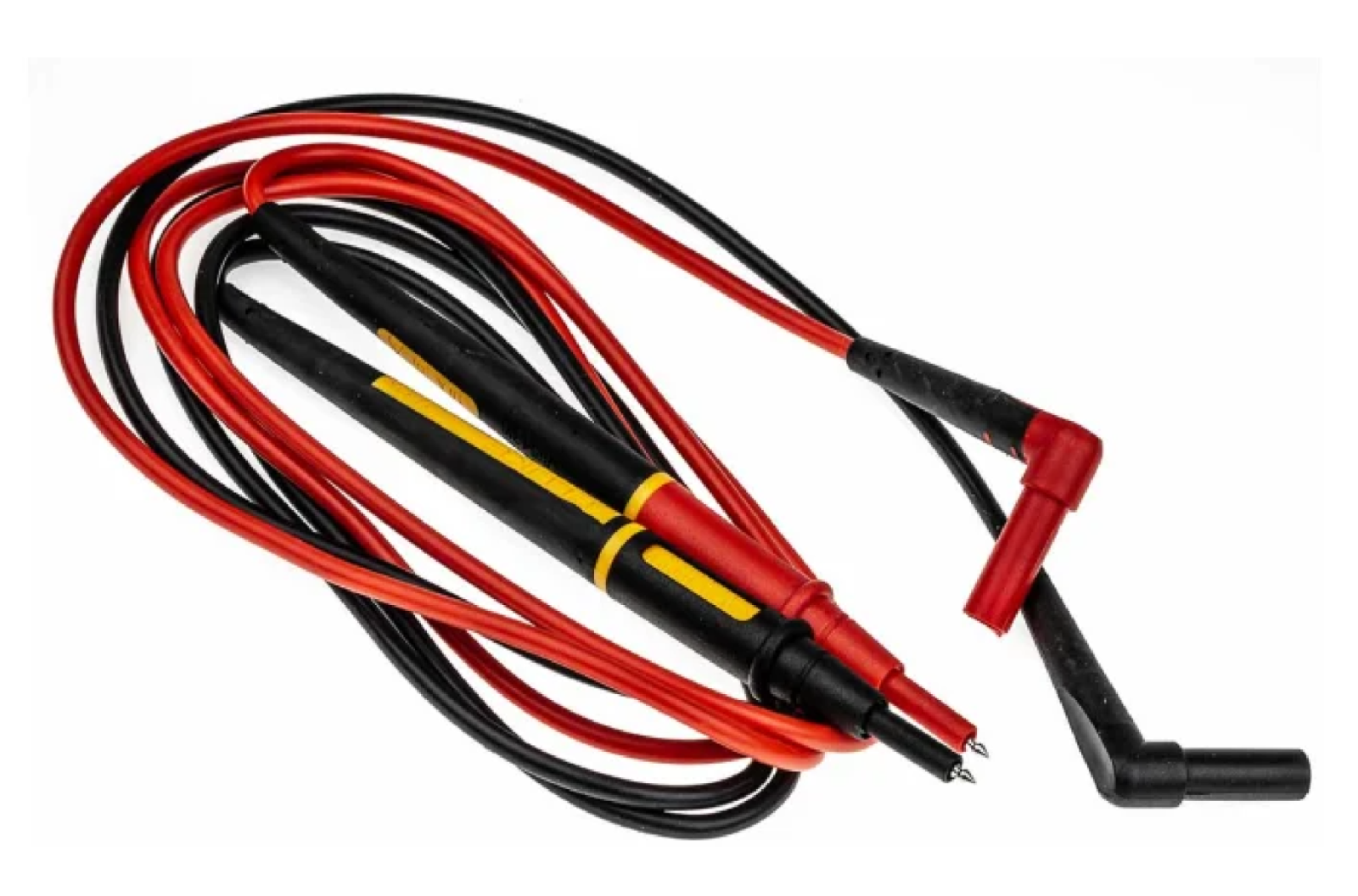

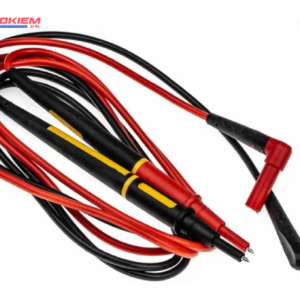

• Bộ dây đo cơ bản
• Dây đo TwistGuard™ với bộ chuyển đổi
• Cáp USB chuẩn Mini-B
• 2 cầu chì dự phòng
• Dây đeo vai
• Dây đeo thắt lưng
• Dây treo nam châm
• Túi đựng mềm
• Pin lithium-ion 7.4 V 3000 mAh
• Bộ sạc AC 18 V
• CD quản lý pin Fluke, bao gồm trình điều khiển USB và hướng dẫn sử dụng bằng nhiều ngôn ngữ
