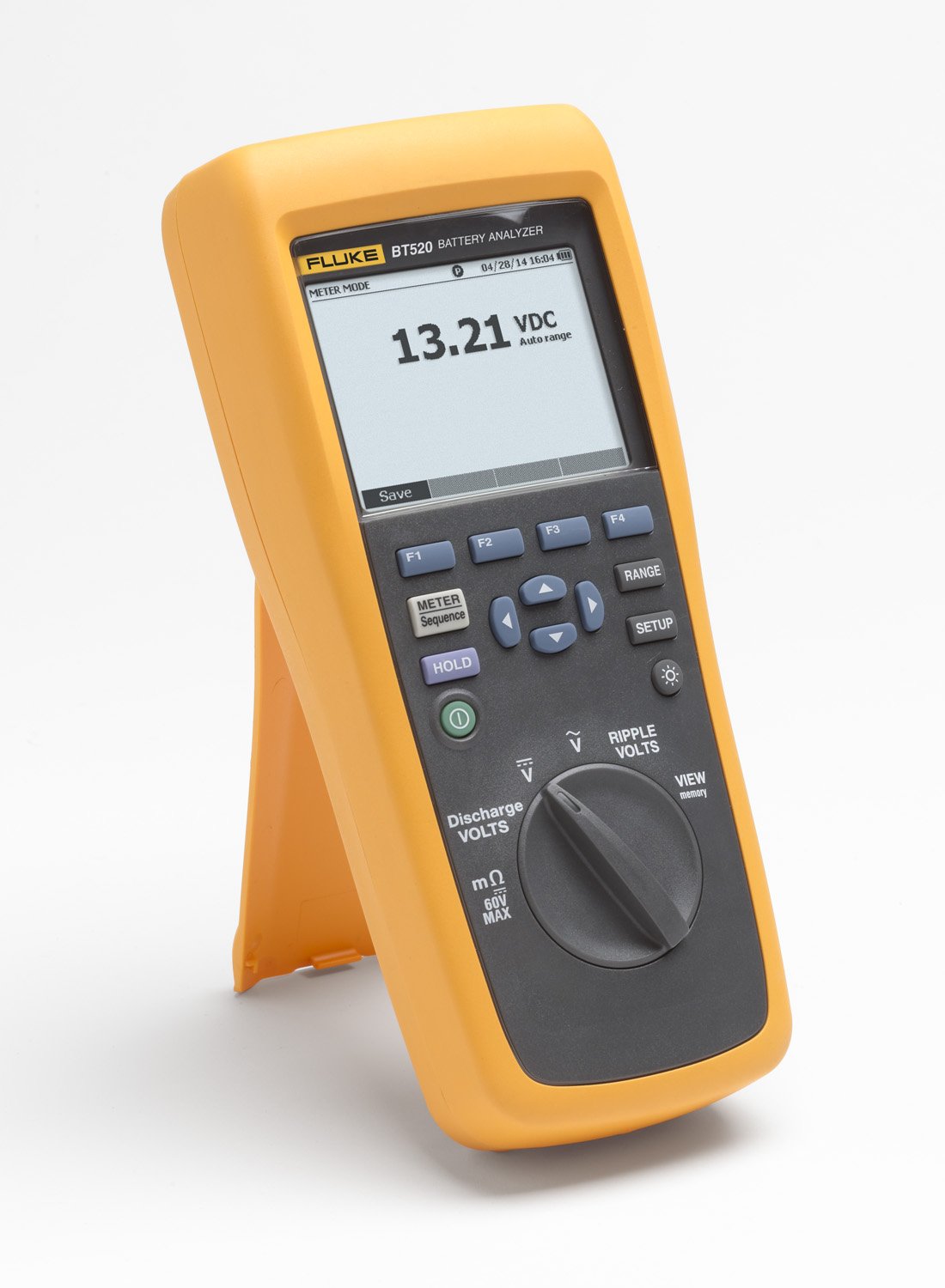

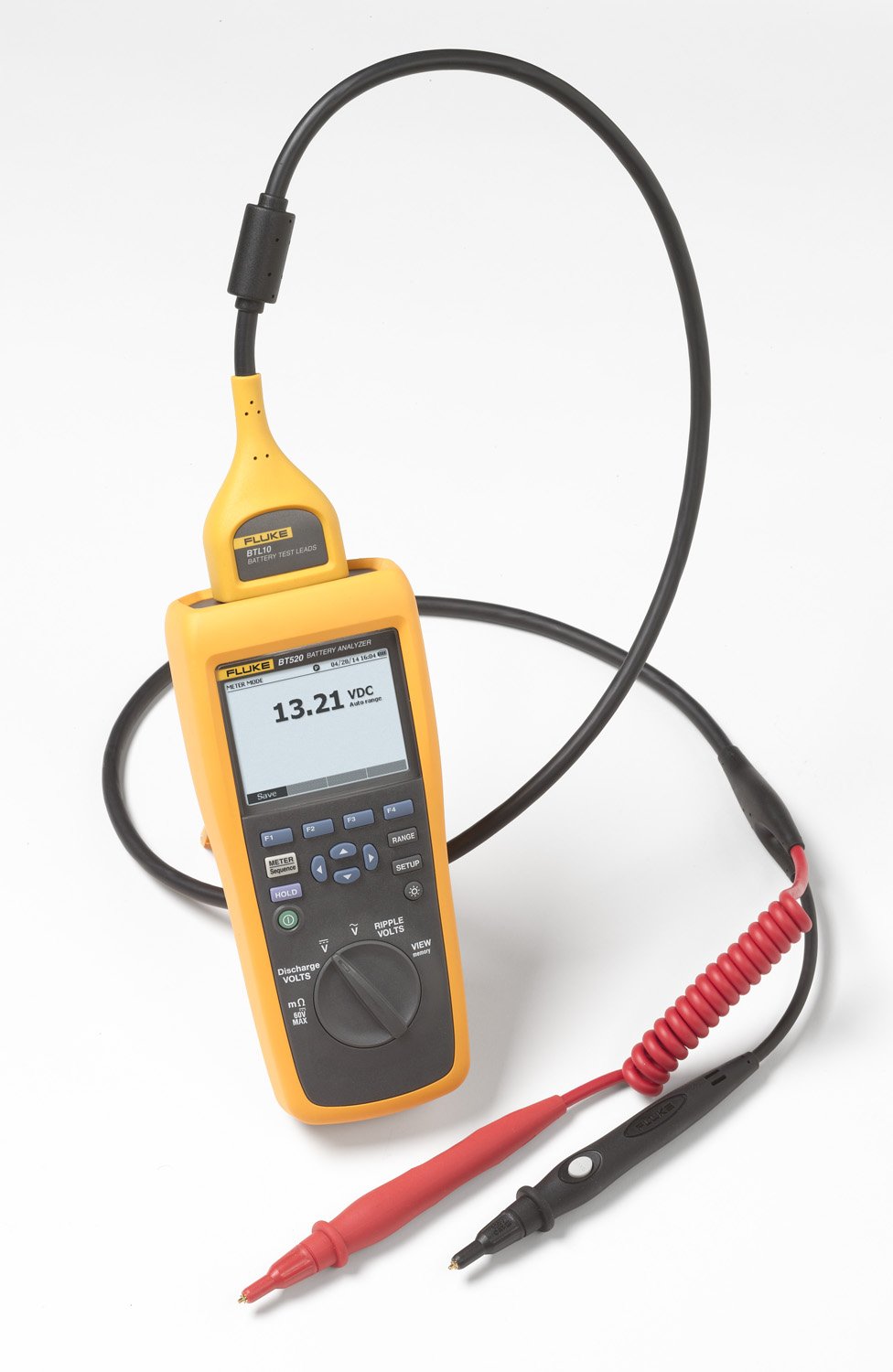

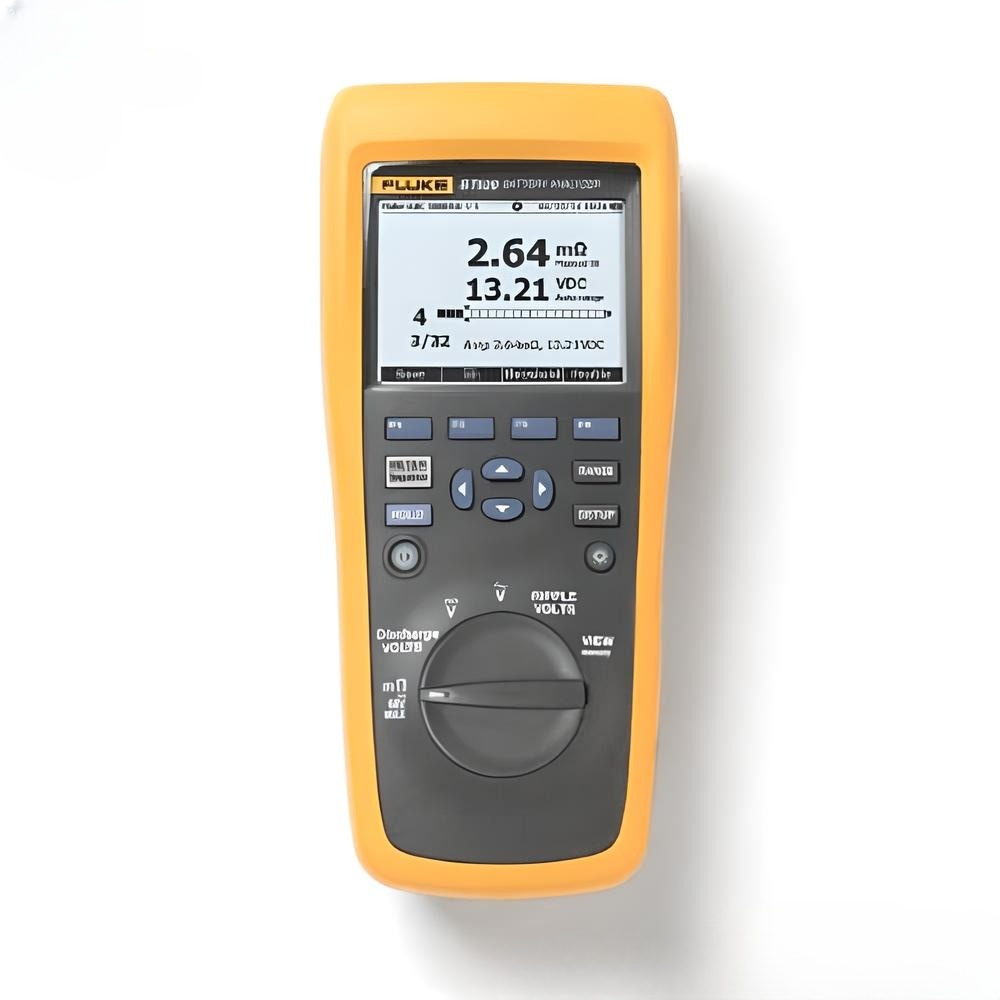

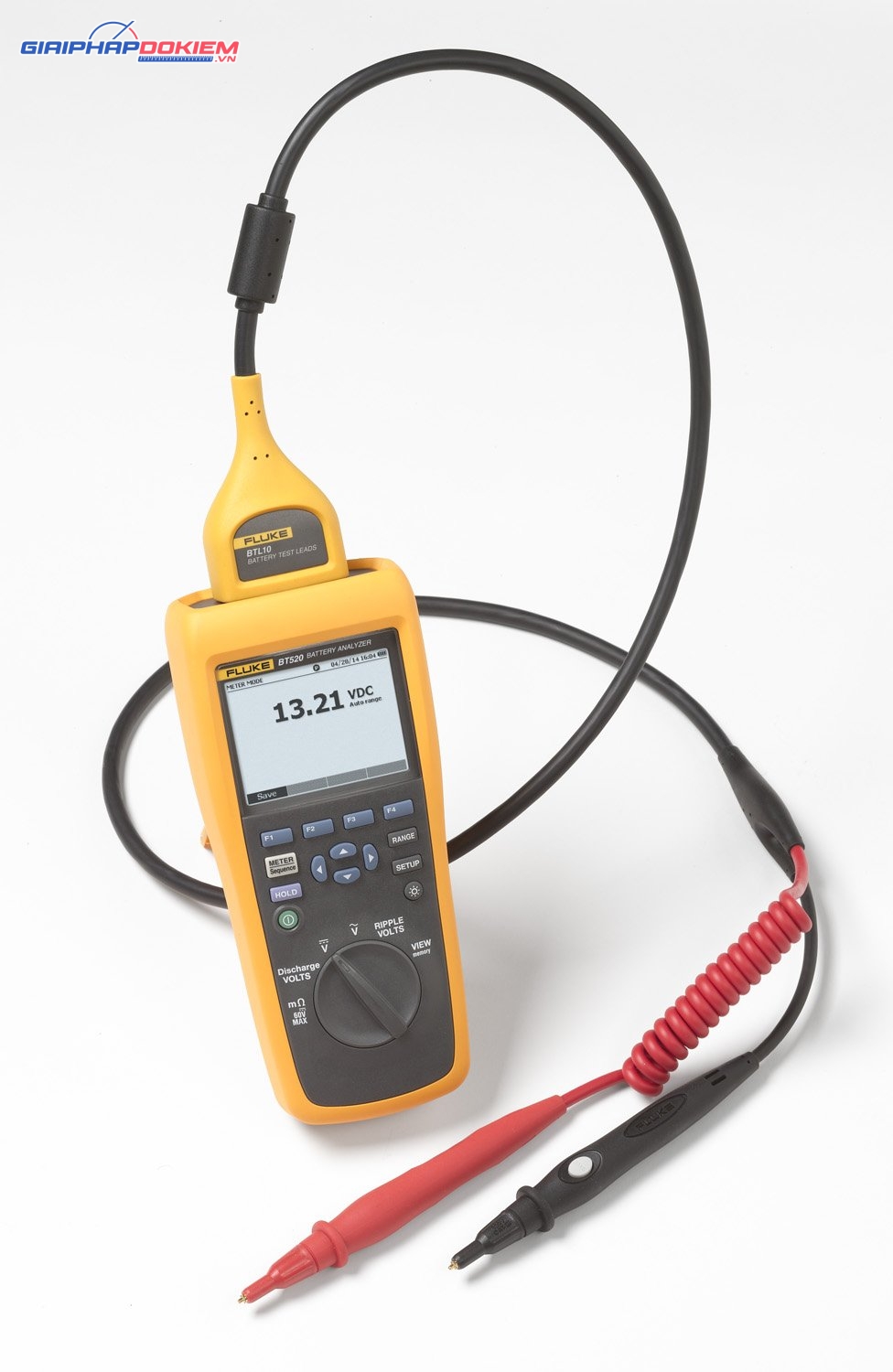

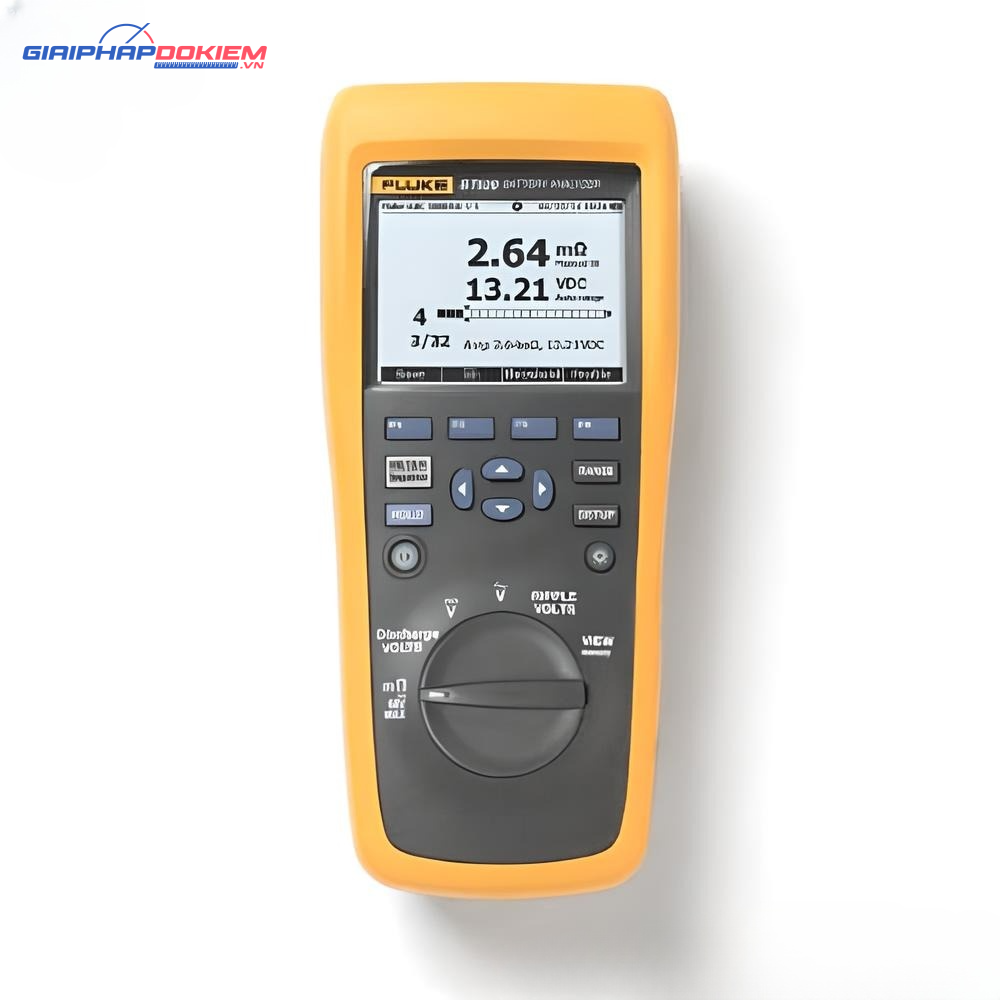

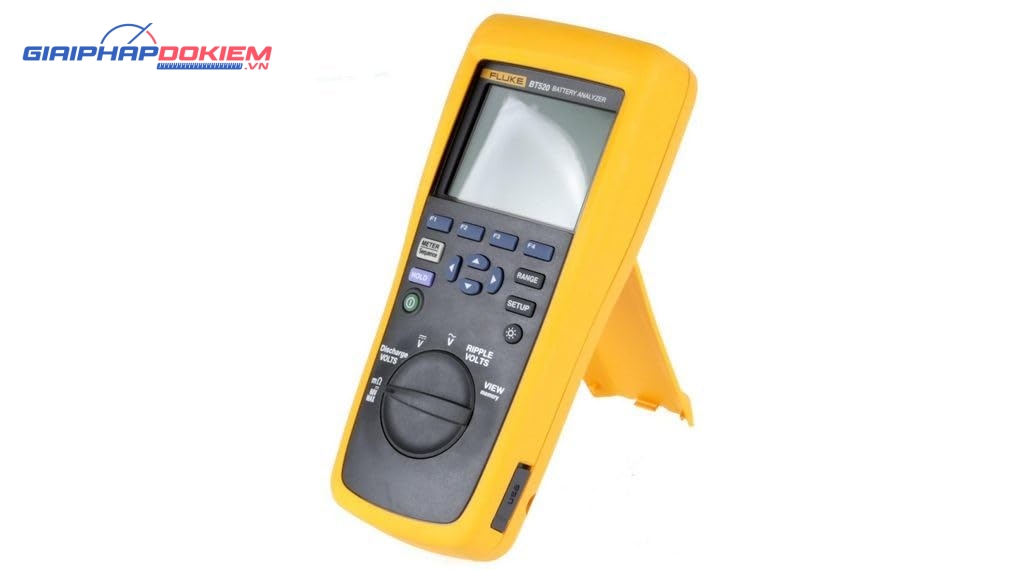

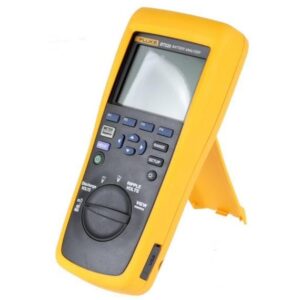

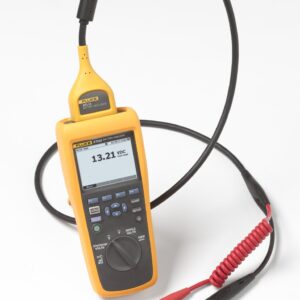

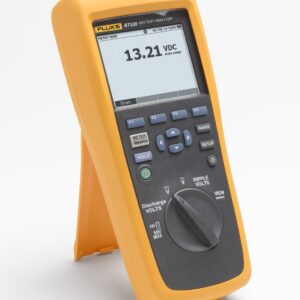

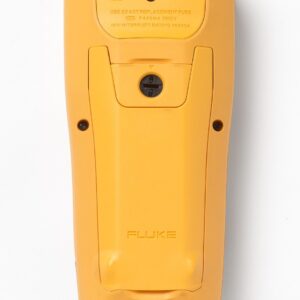

Thiết bị phân tích ắc quy Fluke BT520

Giới thiệu về Thiết bị phân tích ắc quy Fluke BT520

Fluke BT520 mang đến sự đơn giản hóa trong quá trình kiểm tra, kết hợp với quy trình làm việc mượt mà và giao diện người dùng trực quan.

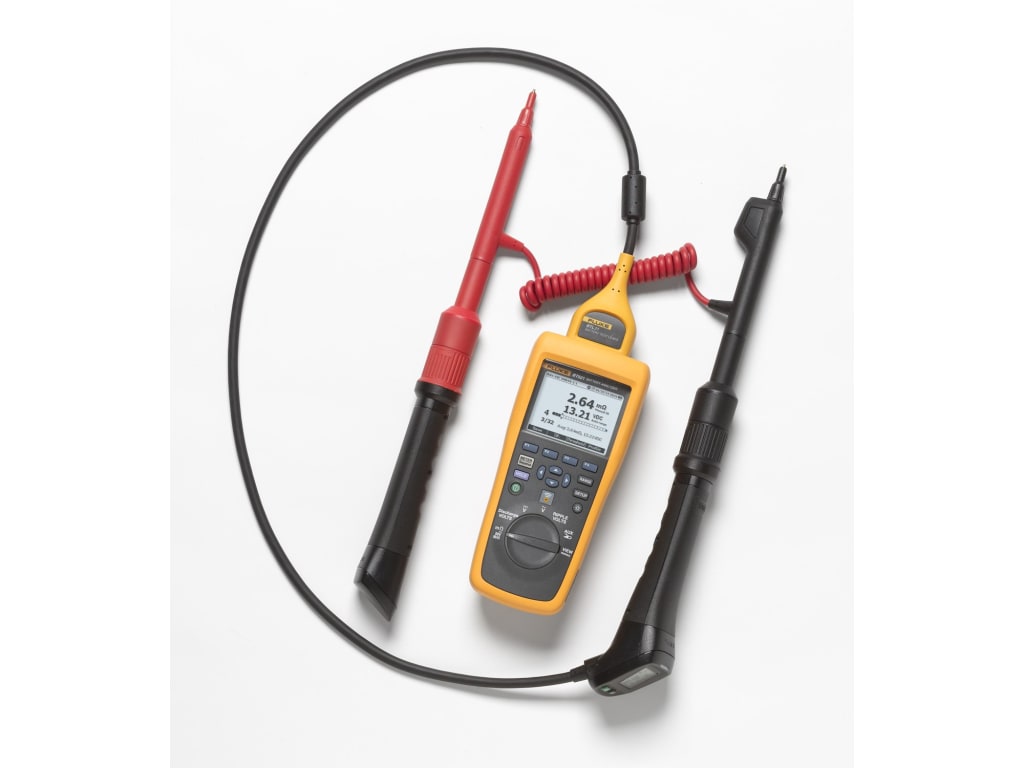

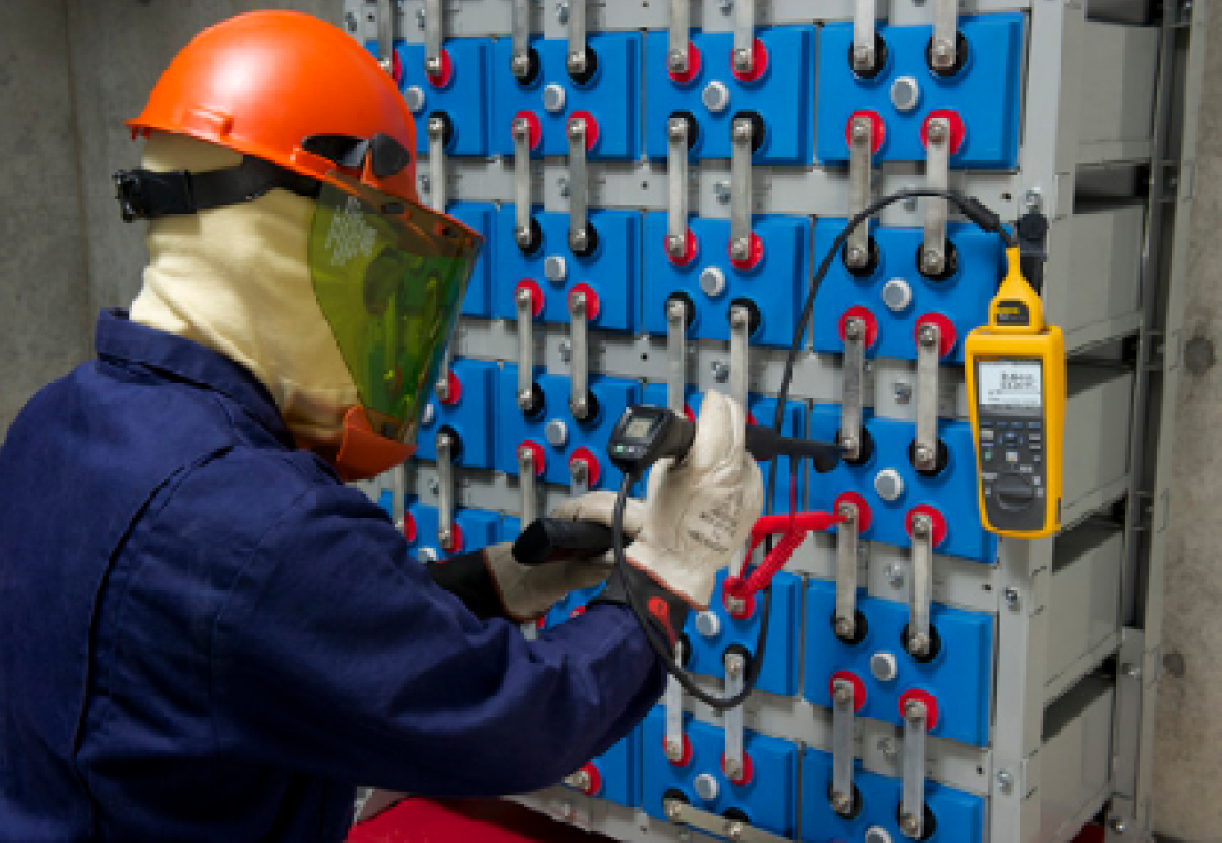

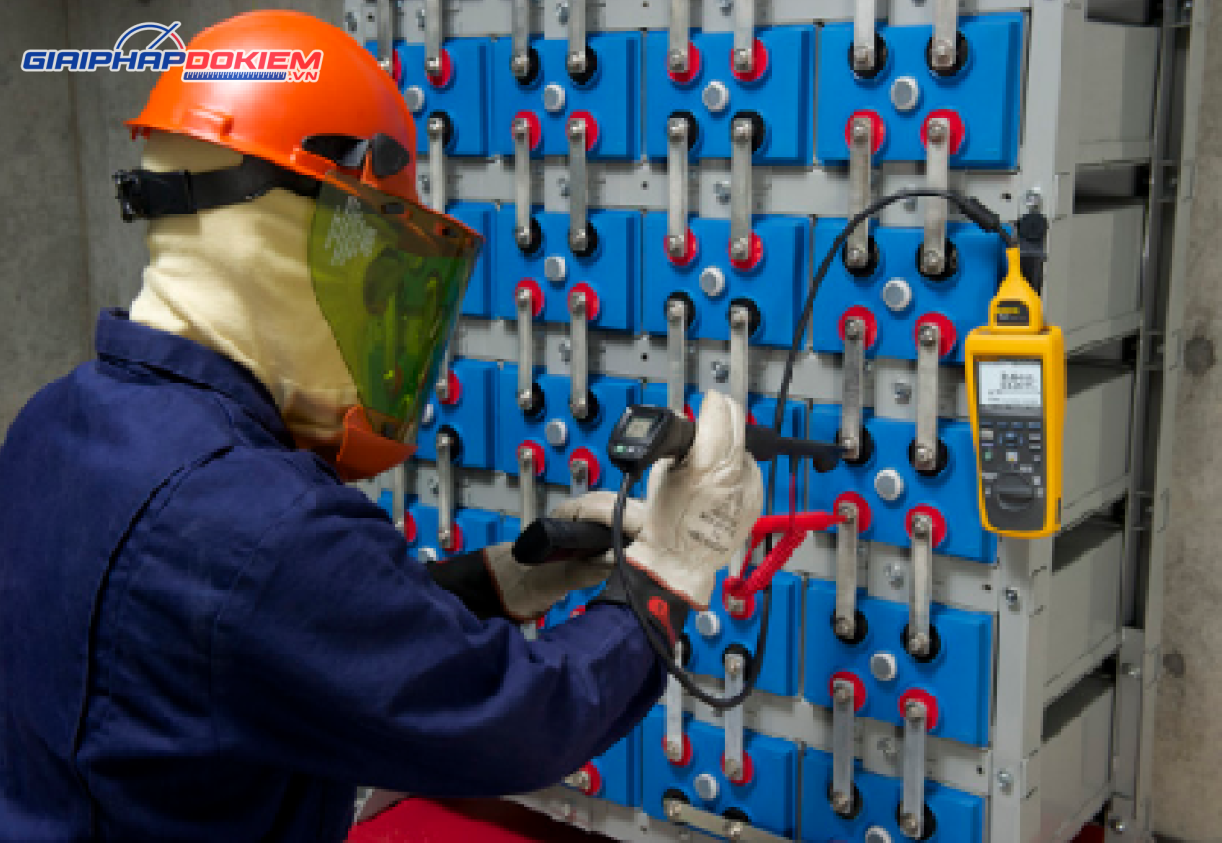

Dòng máy phân tích ắc quy Fluke 500 mới là công cụ lý tưởng để bảo trì, xử lý sự cố và kiểm tra hiệu suất của từng ắc quy tĩnh cũng như các dãy ắc quy được sử dụng trong các ứng dụng dự phòng quan trọng.

Với giao diện người dùng trực quan, thiết kế nhỏ gọn và cấu trúc chắc chắn, Fluke BT520 đảm bảo hiệu suất tối ưu, kết quả kiểm tra và độ tin cậy. Các thiết bị kiểm tra này bao gồm nhiều chức năng kiểm tra ắc quy từ điện áp DC và kháng trở, đến kiểm tra tình trạng toàn diện bằng chức năng chuỗi tự động và hệ thống đo nhiệt độ hồng ngoại tích hợp trong đầu dò kiểm tra.

Dòng máy phân tích ắc quy BT500 được thiết kế cho các phép đo trên tất cả các loại ắc quy tĩnh.

Tính năng của Fluke BT520

• Các phép đo chính: Kháng trở ắc quy, điện áp DC và AC, dòng điện DC và AC, điện áp gợn sóng, tần số và nhiệt độ ắc quy.
• Chế độ đo trình tự: Kiểm tra chuỗi ắc quy tự động hoặc thủ công với lưu trữ tự động các phép đo bao gồm điện áp, kháng trở và nhiệt độ (với đầu dò thông minh BTL21 đi kèm BT521).
• Ghi nhật ký toàn diện: Tất cả các giá trị đo được tự động ghi lại trong quá trình kiểm tra và có thể xem xét trên thiết bị trước khi tải xuống để phân tích nhanh.

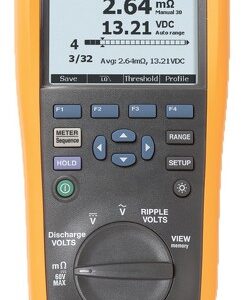

• Giao diện người dùng tối ưu: Thiết lập nhanh chóng, có hướng dẫn đảm bảo bạn luôn thu thập dữ liệu chính xác, và tín hiệu phản hồi âm thanh và hình ảnh kết hợp giảm thiểu rủi ro nhầm lẫn khi đo.
• So sánh ngưỡng: Cấu hình nhiều giá trị tham chiếu và ngưỡng cho kháng trở và điện áp. Phản hồi kết quả so sánh sau mỗi phép đo qua tín hiệu hình ảnh và âm thanh.

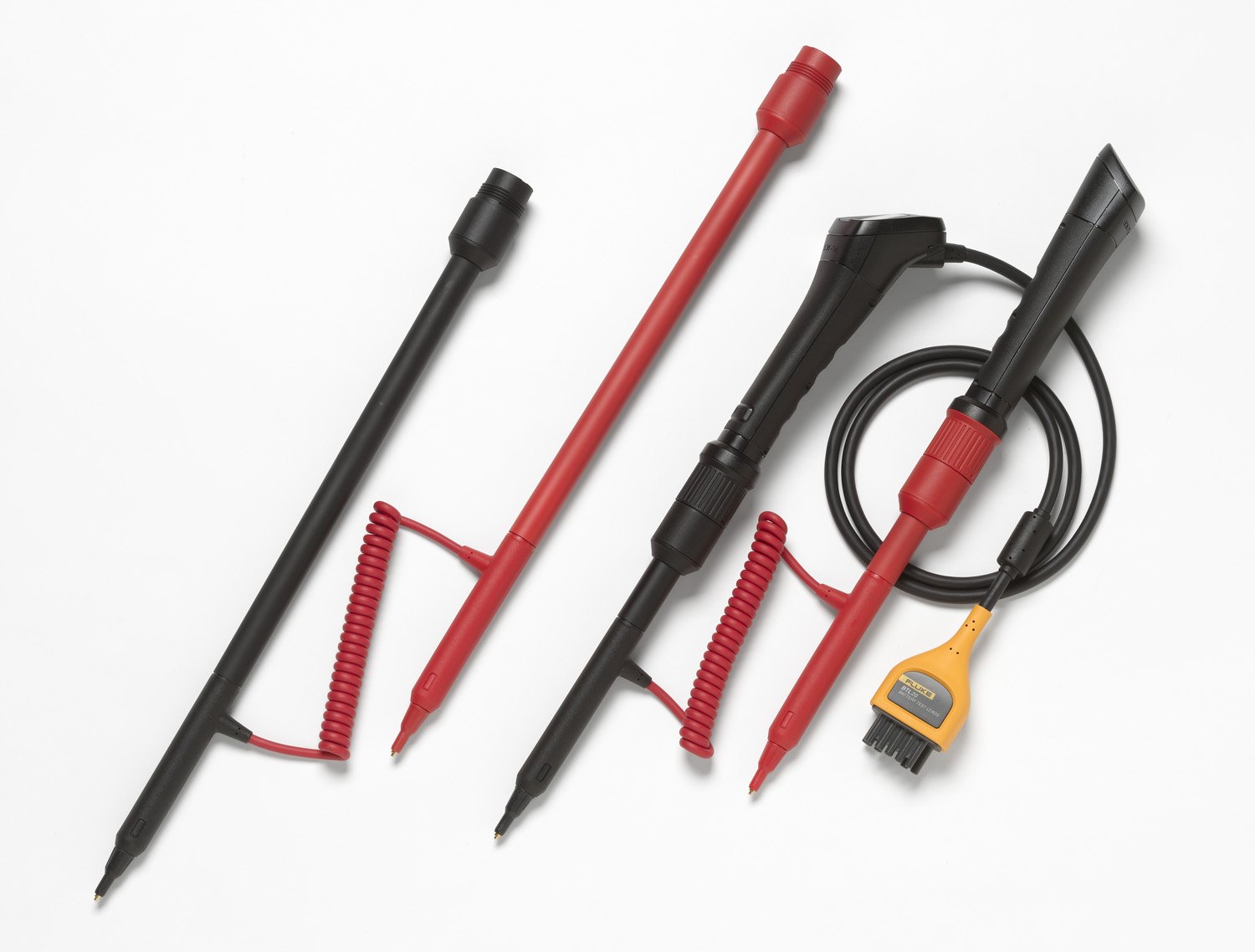

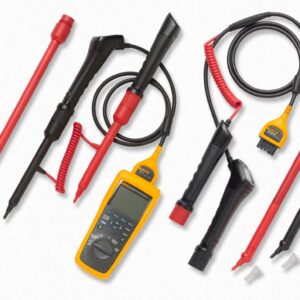

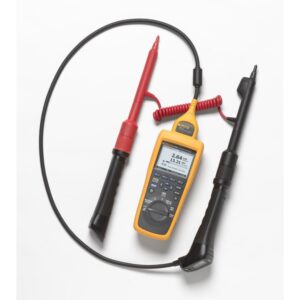

• Dây đo tiện dụng: Que đo kelvin hai cực đồng trục bền chắc với nút lưu từ xa giúp giảm thời gian kiểm tra và tăng hiệu suất.

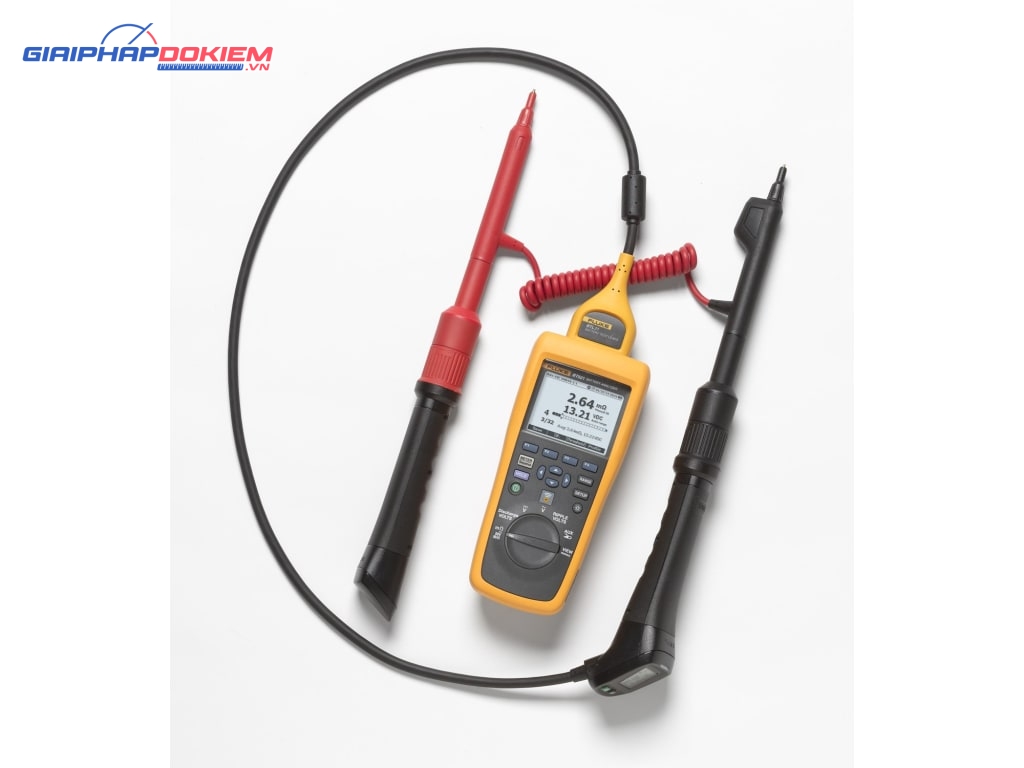

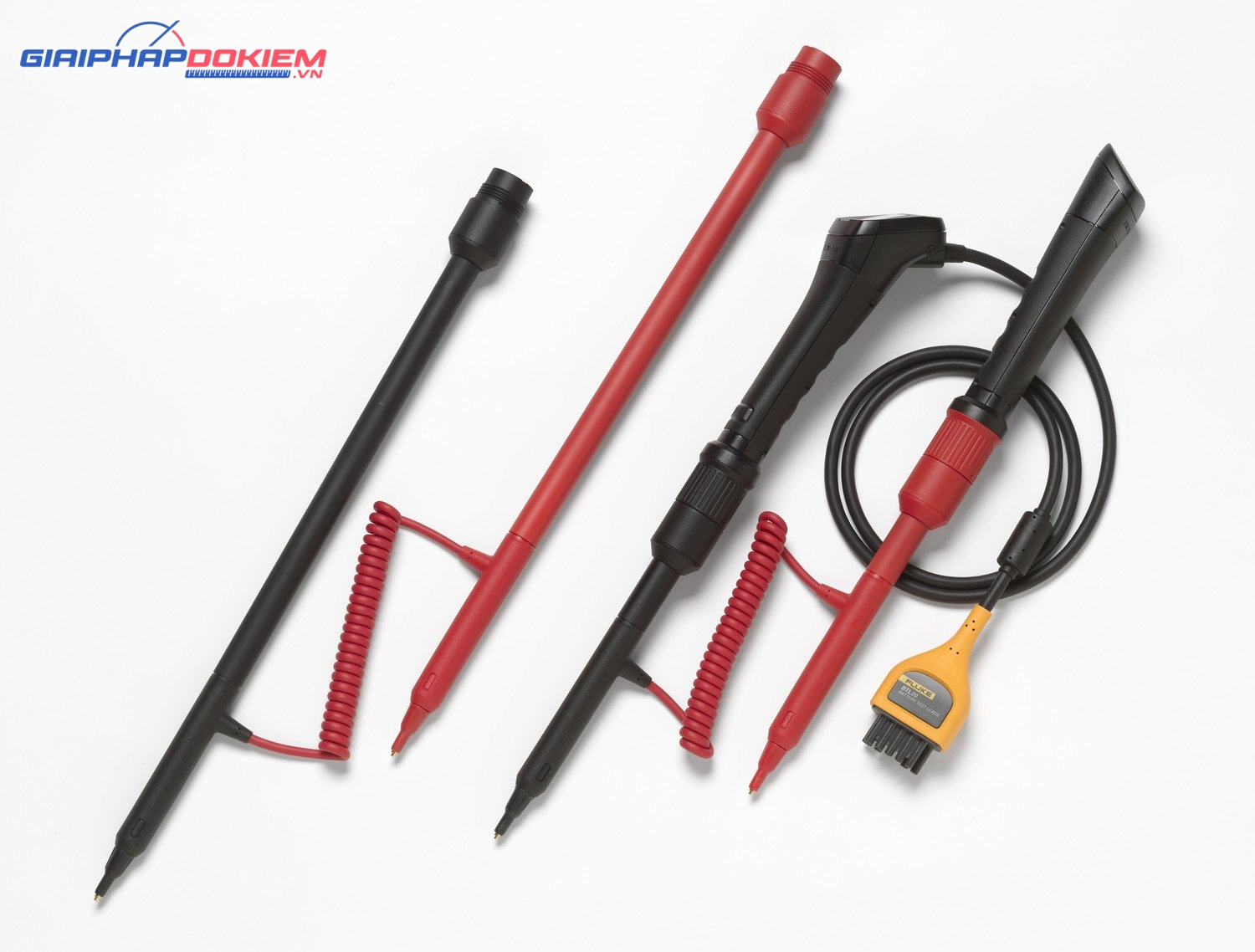

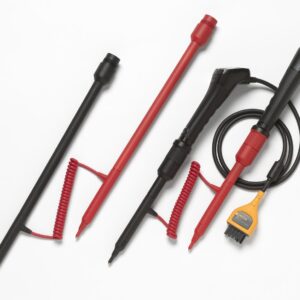

• Mở rộng đầu dò kiểm tra: Đầu dò dài cho các tế bào xếp chồng kép (bao gồm với BT520 và BT521).

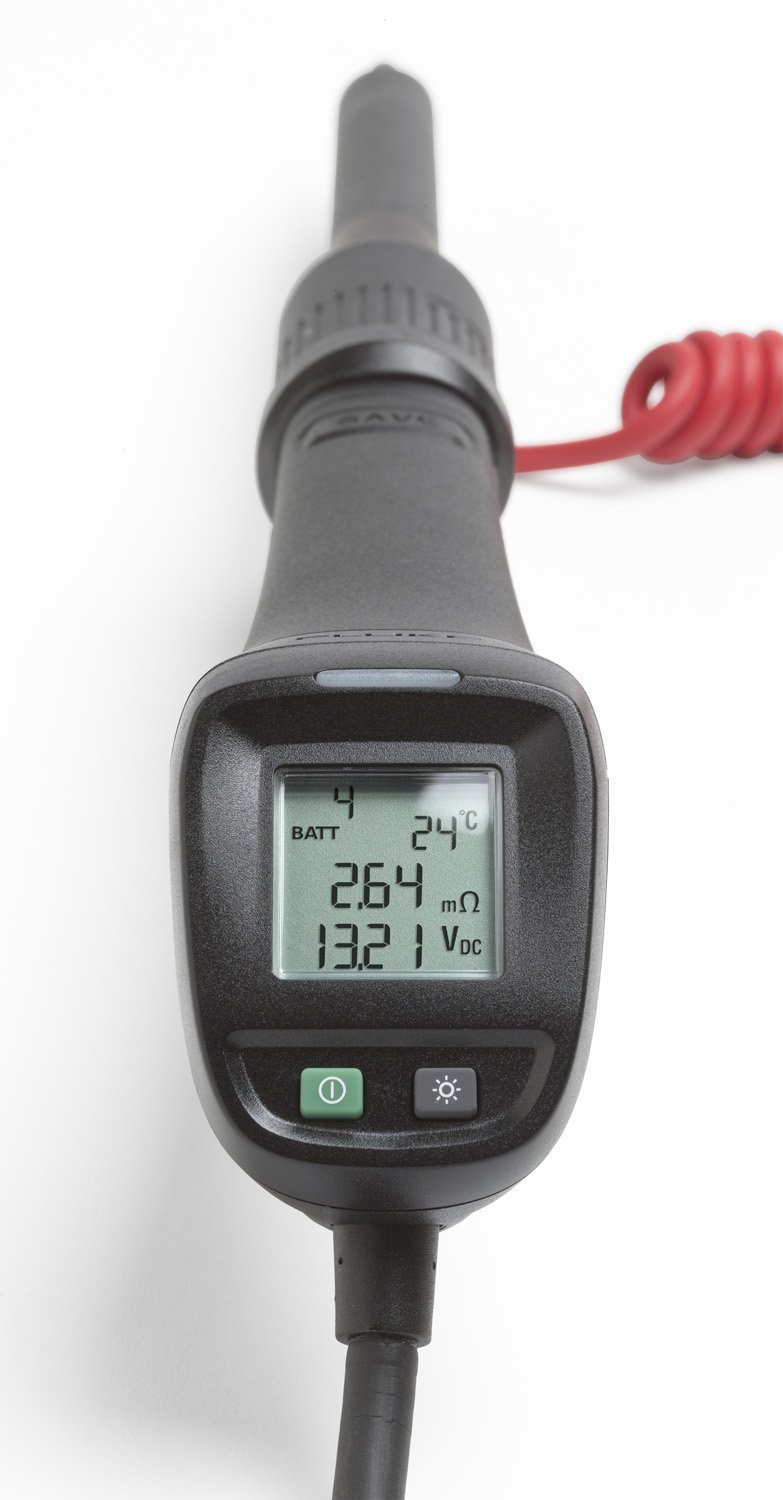

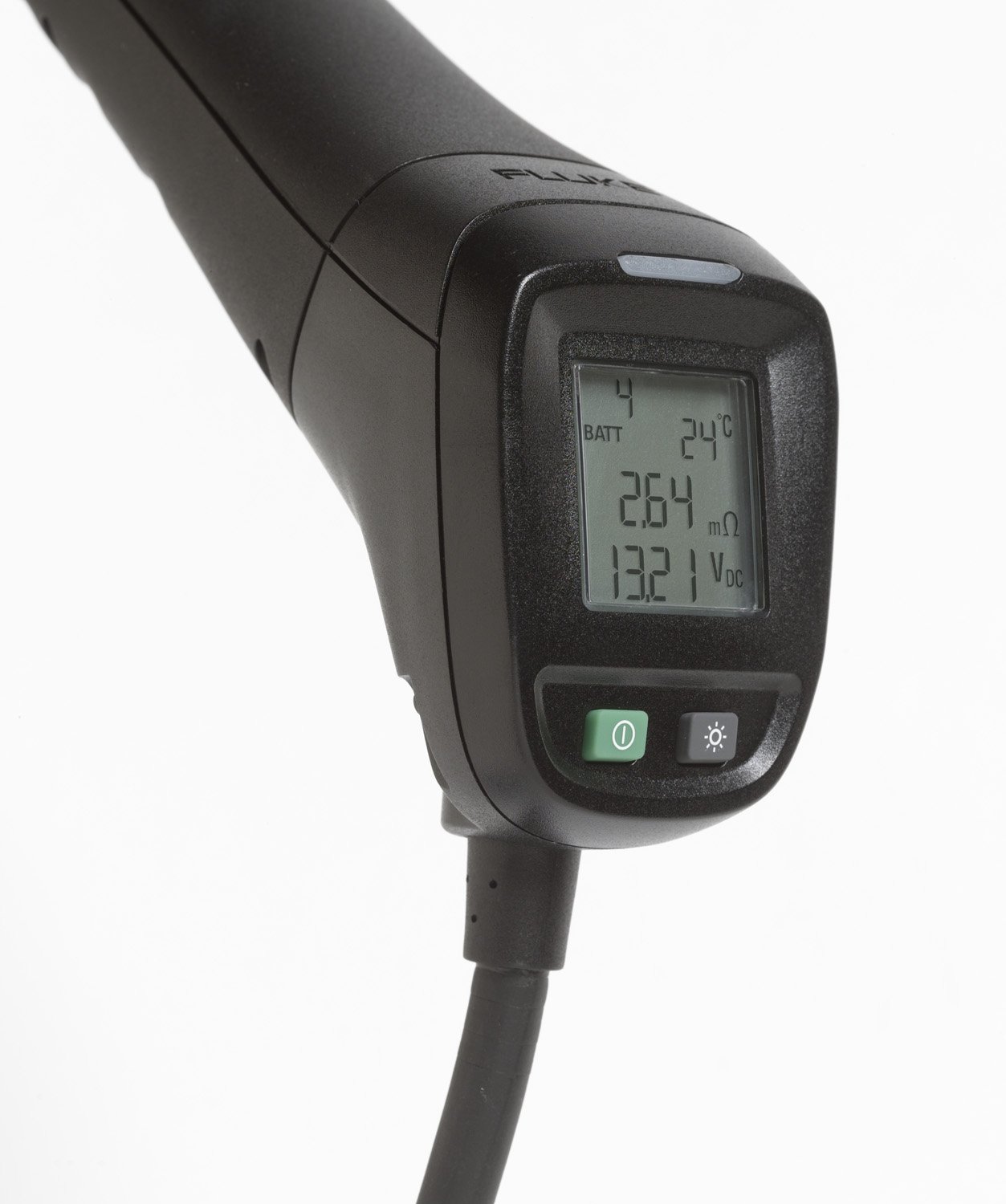

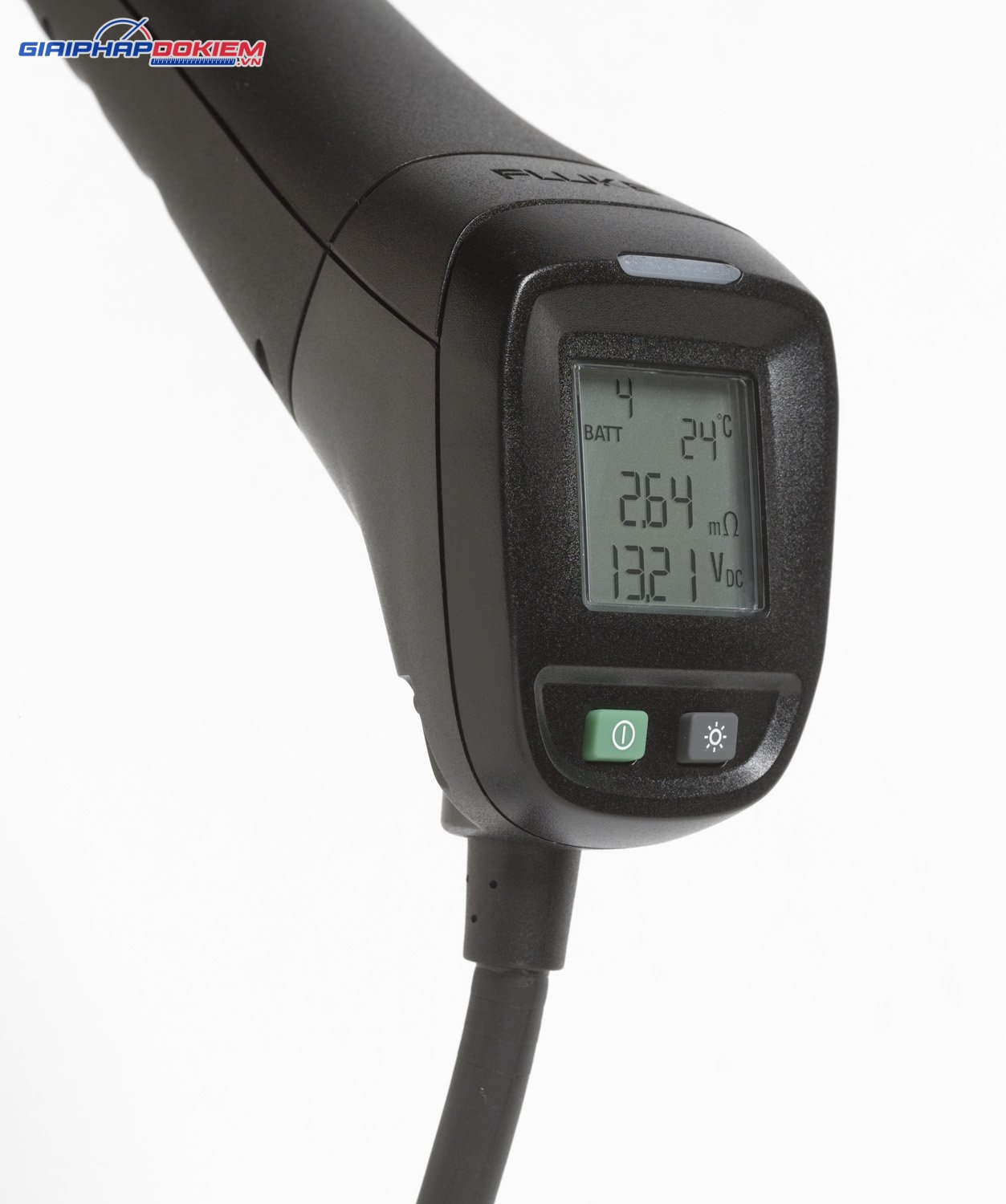

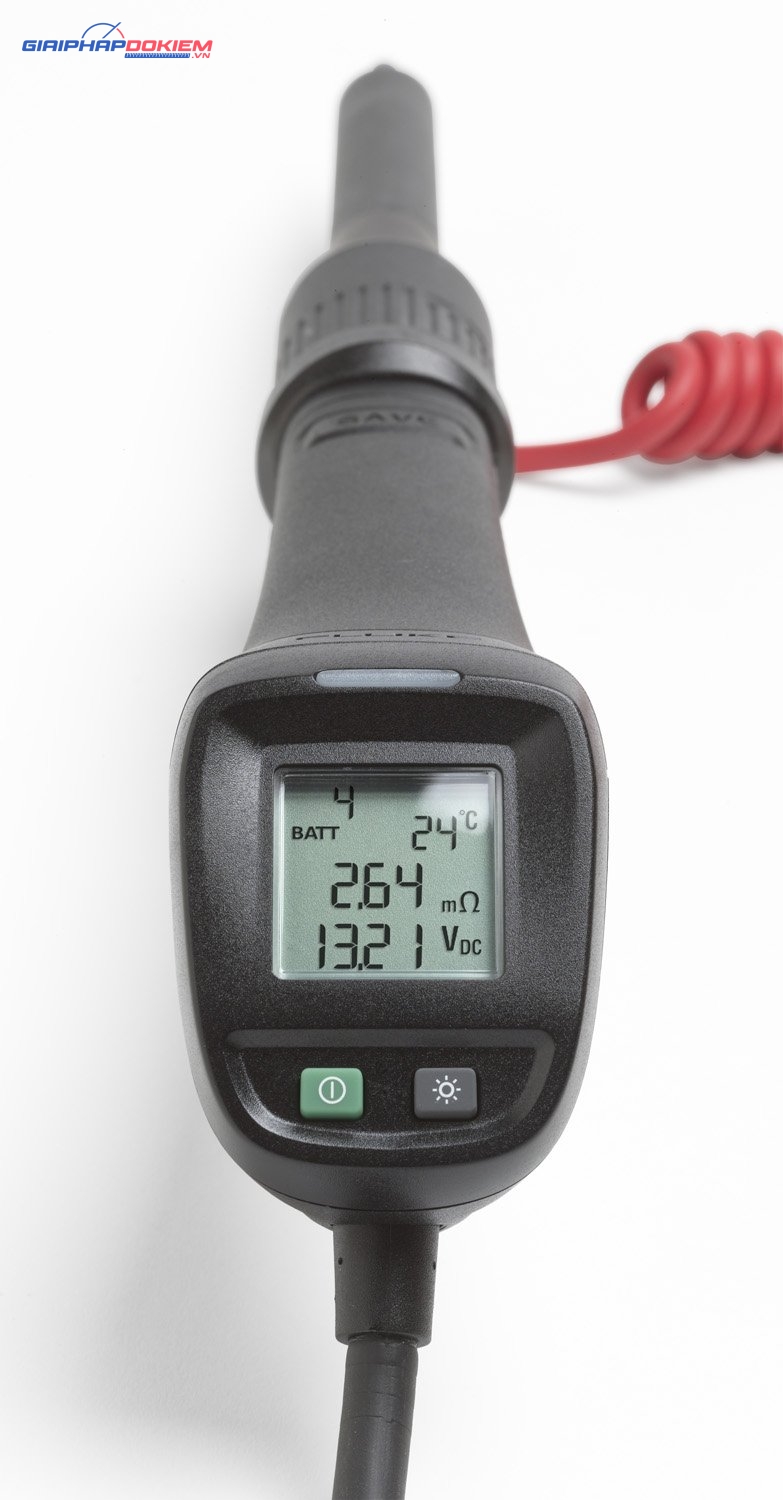

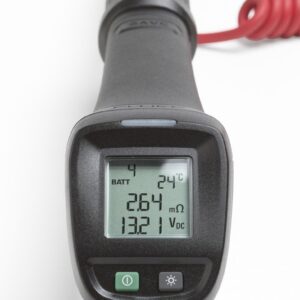

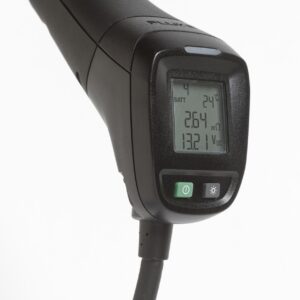

• Bộ đầu dò kiểm tra thông minh (BT520 và BT521): Màn hình LCD tích hợp, đo nhiệt độ hồng ngoại (chỉ BT521), đèn pin, phản hồi âm thanh và lưu tự động hoặc thông qua nút lưu tích hợp.
• Phân tích dữ liệu nâng cao: Nhanh chóng so sánh xu hướng, phân tích kết quả và tạo báo cáo với phần mềm quản lý ắc quy đi kèm.
• Dễ dàng tạo báo cáo: Tạo báo cáo PDF trên phần mềm PC với đồ thị phân tích và bảng dữ liệu hoặc báo cáo định dạng email nhanh với tệp CSV trên ứng dụng di động.
• Giao tiếp không dây: Để tải dữ liệu và hiển thị từ xa khi đo lường. Duyệt và gửi dữ liệu đo qua ứng dụng iOS.
• Thời lượng pin: Pin lithium-ion 7.4 V 3000 mAh cho hơn tám giờ hoạt động liên tục.
• Cổng USB: Để tải dữ liệu nhanh vào phần mềm ứng dụng phân tích dữ liệu và quản lý báo cáo đi kèm.
• Xếp hạng an toàn cao nhất trong ngành: CAT III 600 V, 1000 V DC tối đa, được đánh giá an toàn cho các phép đo xung quanh thiết bị cung cấp điện ắc quy.
• Bộ đầu dò kiểm tra thông minh BTL20: Bao gồm dây mở rộng đầu dò dài và ngắn, màn hình LCD tích hợp và loa phản hồi bằng hình ảnh và âm thanh.
• Bộ đầu dò kiểm tra thông minh BTL20ANG: Bao gồm dây mở rộng đầu nhọn dài và ngắn (không có cảm biến nhiệt độ).
• Túi đựng mềm lớn

Đặc điểm nổi bật của Fluke BT520

• Máy phân tích ắc quy Fluke BT520 giúp người dùng thiết lập ngưỡng đo thấp và cao hoặc phạm vi sai số một cách nhanh chóng và dễ dàng. Trong quá trình kiểm tra, các giá trị đo được tự động so sánh với các ngưỡng đã xác định trước, và thiết bị sẽ hiển thị chỉ báo ĐẠT, KHÔNG ĐẠT, hoặc CẢNH BÁO sau mỗi phép đo.

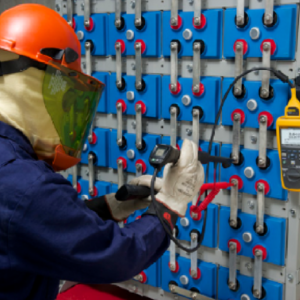

• Fluke BT520, với bộ dò ngắn và bộ mở rộng, là công cụ kiểm tra lý tưởng cho việc bảo trì, xử lý sự cố và kiểm tra hiệu suất của các ắc quy cố định và các ngân hàng pin sử dụng trong ứng dụng dự phòng quan trọng.
• Giao diện người dùng trực quan, thiết kế nhỏ gọn và cấu trúc chắc chắn đảm bảo hiệu suất tối ưu, kết quả kiểm tra chính xác và độ tin cậy cao. Máy kiểm tra ắc quy Fluke BT520 tích hợp nhiều chức năng kiểm tra pin, từ đo điện áp DC, sức đề kháng đến kiểm tra tình trạng đầy đủ thông qua chức năng chuỗi tự động và hệ thống đo nhiệt độ hồng ngoại tích hợp.
• Thiết bị này được thiết kế để phân tích toàn diện các loại ắc quy cố định. Người dùng có thể sử dụng phần mềm đi kèm của Fluke để có cái nhìn tổng quan hơn về báo cáo.
• Fluke BT520 không chỉ là thiết bị đo và kiểm tra điện, mà còn là công cụ hỗ trợ quản lý ắc quy với khả năng báo cáo so sánh kết quả, chuyển đổi giữa số đo dẫn điện và điện trở, đồng thời phân tích xu hướng. Thông tin và báo cáo có thể được lưu trữ trên phần mềm này để dễ dàng quản lý và theo dõi.

Thông số kỹ thuật Fluke BT520

Kháng trở ắc quy/dây đeo

• Dải đo:
  • 3 mΩ
  • 30 mΩ
  • 300 mΩ
  • 3000 mΩ
• Độ phân giải:
  • 0.001 mΩ
  • 0.01 mΩ
  • 0.1 mΩ
  • 1 mΩ
• Độ chính xác:
  • 1% + 68
  • 0.8% + 12
  • 0.8% + 6
  • 0.8% + 6

Điện áp DC

• Dải đo:
  • 6 V
  • 60 V
  • 600 V
• Độ phân giải:
  • 0.001 V
  • 0.01 V
  • 0.1 V
• Độ chính xác: 0.09% + 5

Điện áp AC (45 đến 500 Hz với bộ lọc 800 Hz)

• Dải đo: 600 V
• Độ phân giải: 0.1 V
• Độ chính xác: 2% + 10

Tần số (Hiển thị với V AC và A AC)

• Dải đo: 500 Hz
• Độ phân giải: 0.1 Hz
• Độ chính xác: 0.5% + 8

Điện áp Ripple AC (Tối đa 20 KHz)

• Dải đo:
  • 600 mV
  • 6000 mV
• Độ phân giải:
  • 0.1 mV
  • 1 mV
• Độ chính xác:
  • 3% + 20
  • 3% + 10

Thông số chung Fluke BT520

• Chế độ:
  • Meter: 999 bản ghi cho mỗi vị trí đo với dấu thời gian
  • Sequence: Lên đến 100 hồ sơ và 100 mẫu hồ sơ (mỗi hồ sơ lưu trữ đến 450 pin) với dấu thời gian
• Nhiệt độ:
  • Vận hành: 32 đến 104°F (0 đến 40°C)
  • Bảo quản: -4 đến 122°F (-20 đến 50°C)
  • Sạc pin: 32 đến 104°F (0 đến 40°C)
• Độ ẩm hoạt động:
  • Không ngưng tụ (50°F [10°C])
  • ≤80% RH tại 50 đến 86°F (10 đến 30°C)
  • ≤75% RH tại 86 đến 104°F (30 đến 40°C)
• Độ cao:
  • Vận hành: Mực nước biển đến 6561.68′ (2000 m)
  • Bảo quản: Mực nước biển đến 39,370.1′ (12,000 m)
• Xếp hạng IP: IP40
• Radio: FCC Class A
• Yêu cầu về rung: MIL-PRF-28800F: Class 2
• Yêu cầu kiểm tra thả: 3.28′ (1 m)
• Hệ số nhiệt độ: Thêm 0.1 x độ chính xác chỉ định cho mỗi °C trên 28°C hoặc dưới 18°C
• Tuân thủ an toàn: 600 V CAT III
• EMC: IEC 61326
• Lớp bảo vệ 2: Độ ô nhiễm II
• Tuân thủ pin: UN38.3, UL2054, IEC62133
• Rung động: 2G theo IEC68-2-26, 25G, và 29
• Kích thước màn hình: 3 x 2.2″ (7.7 x 5.6 cm)
• Giao diện: USB mini
• Kích thước: 9 x 4 x 2″ (22 x 10.3 x 5.8 cm)
• Trọng lượng Fluke BT520: 1.9 lbs (850 g)

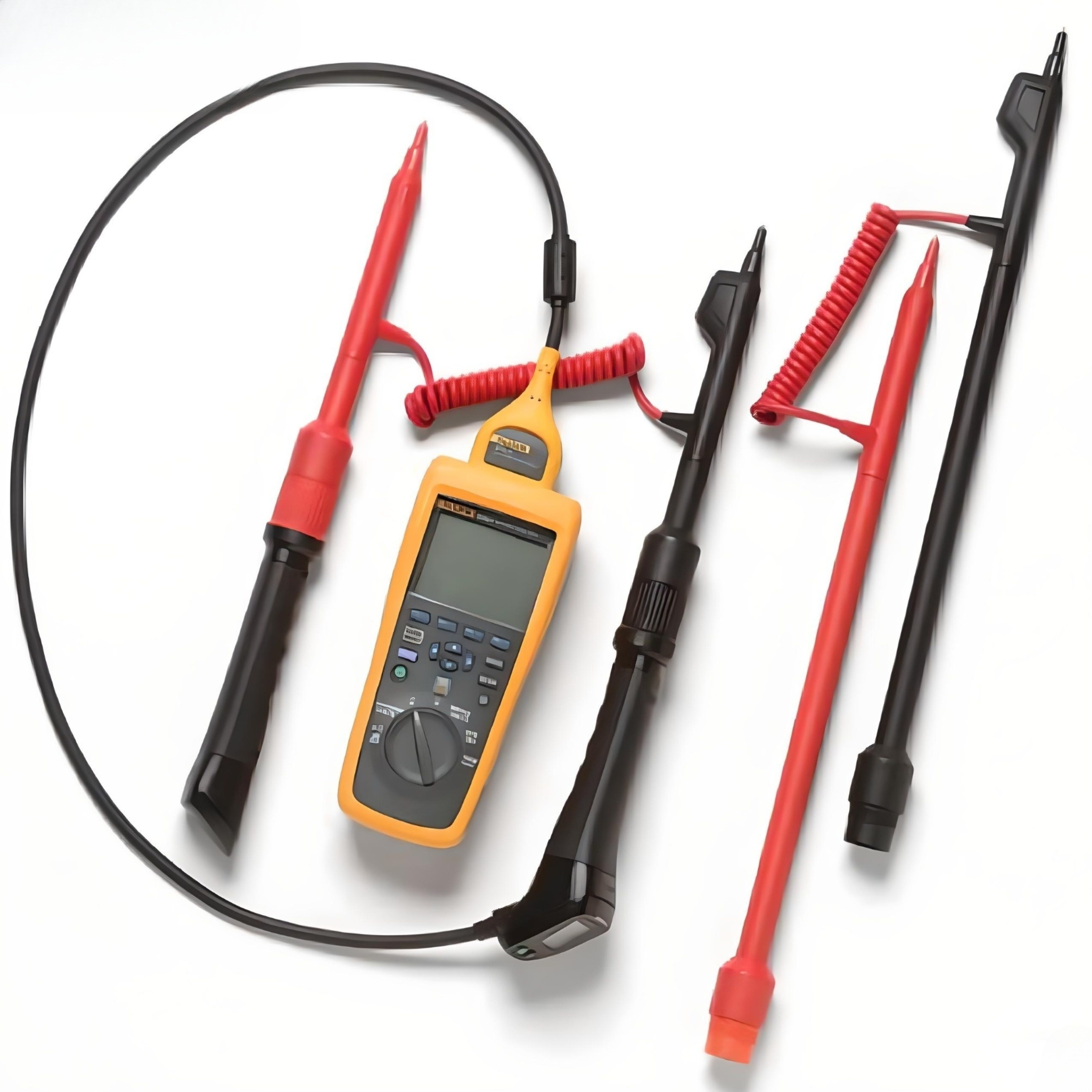

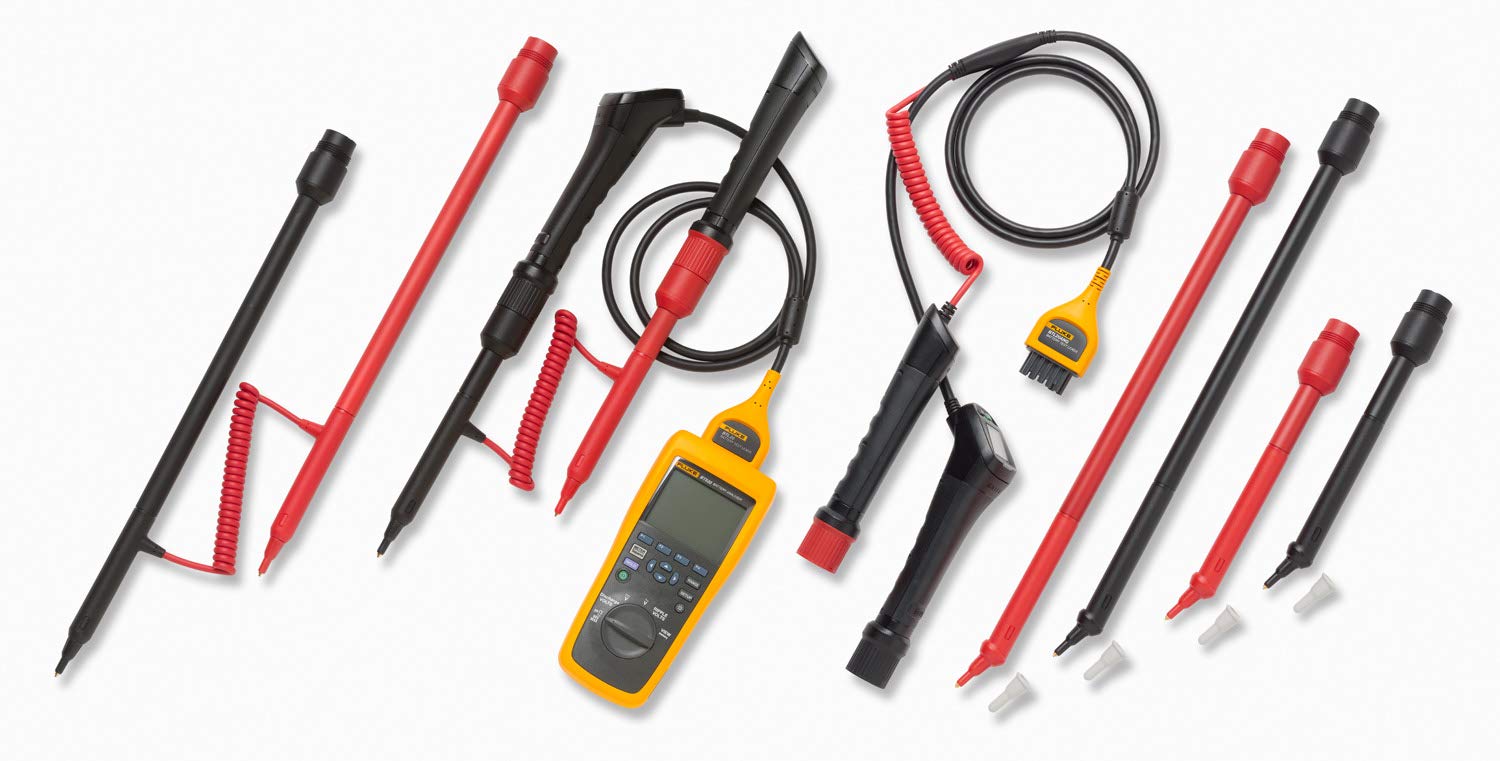

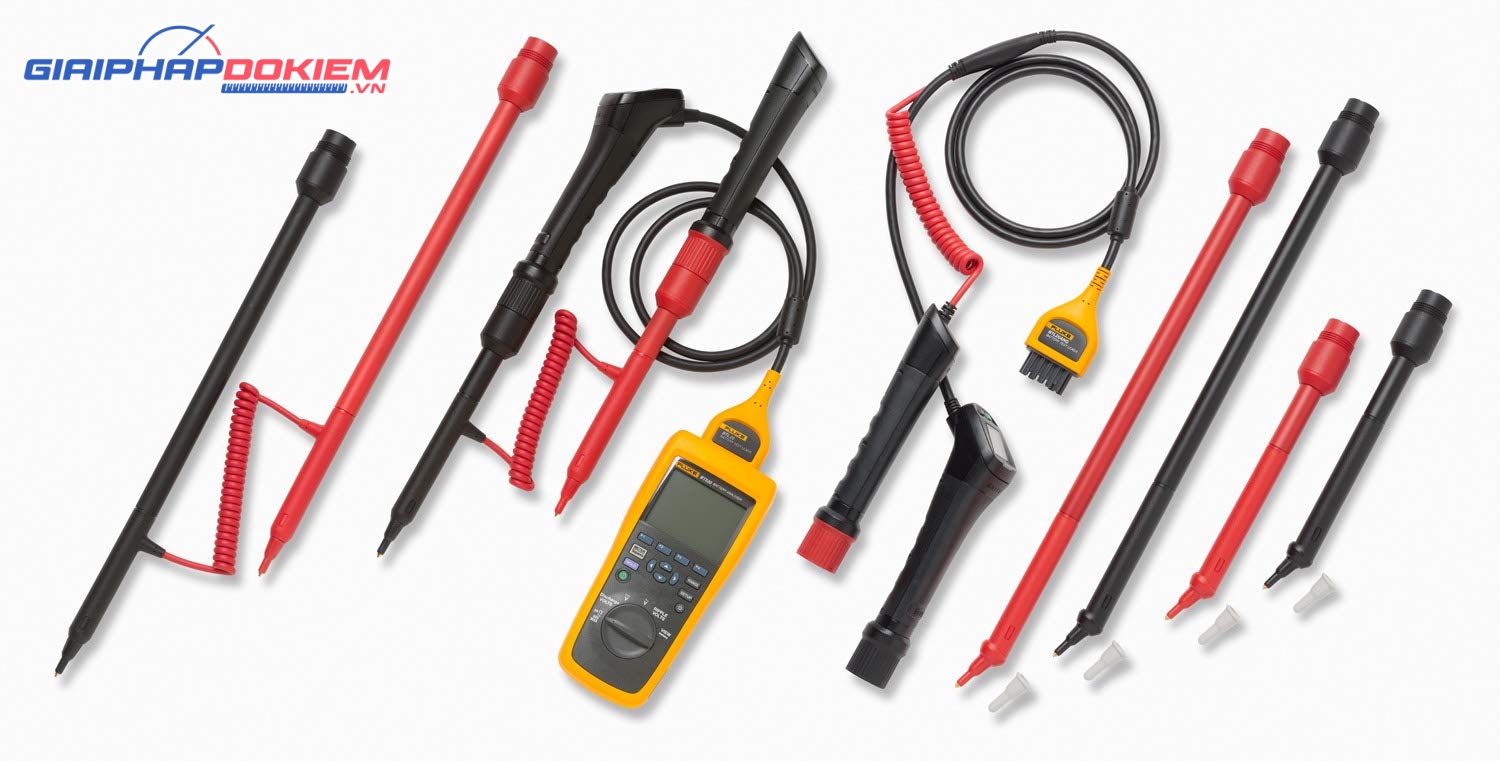

Các phụ kiện đi kèm với Fluke BT520:

• Máy phân tích pin
• Bộ chân đo 4 dây
• Bộ dây đo cơ bản
• Dây đo TwistGuard™ với bộ chuyển đổi
• Bộ đầu dò kiểm tra thông minh với dây mở rộng và cảm biến nhiệt độ
• Cáp USB chuẩn Mini-B
• 2 cầu chì dự phòng
• Dây đeo vai
• Dây đeo thắt lưng
• Dây treo nam châm
• Túi đựng mềm
• Pin lithium-ion 7.4 V 3000 mAh
• Bộ sạc AC 18 V
• 100 thẻ giấy đánh dấu pin
• CD quản lý pin Fluke, bao gồm trình điều khiển USB và hướng dẫn sử dụng bằng nhiều ngôn ngữ
