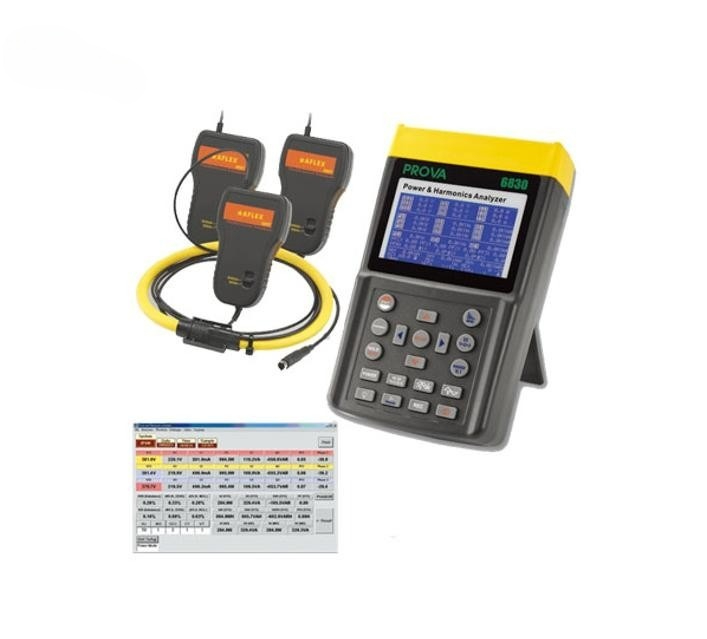

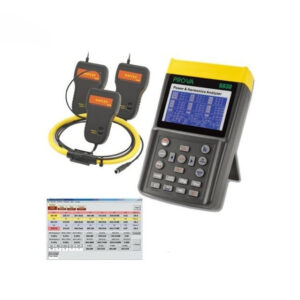

Thiết bị phân tích công suất và sóng hài PROVA 6830A+3009 (1200A)

Giới thiệu Thiết bị phân tích công suất và sóng hài PROVA 6830A+3009 (1200A)

Thiết bị phân tích công suất và sóng hài PROVA 6830A+3009 (1200A) là thiết bị phân tích chất lượng điện năng, hiển thị đồng thời 50 sóng hài và dạng sóng trên màn hình. Thiết bị PROVA 6830A+3009 (1200A) cho phép ghi lại các bất thường về điện áp và dòng điện theo ngưỡng do người dùng cài đặt.

Chức năng của PROVA 6830A+3009 (1200A)

• Thiết bị được sử dụng để phân tích công suất cho 3P4W, 3P3W, 1P2W, 1P3W, với giá trị True RMS (V 123 và I 123). Các chức năng cụ thể bao gồm:
•  Đo công suất hoạt động (W, KW, MW, GW)
•  Đo công suất biểu kiến ​​và phản kháng (KVA, KVAR)
• Hệ số công suất ( PF ), Góc pha ( Φ )
• Đo năng lượng (WH, KWH, KVARH, PFH)
• Phân tích sóng hài bậc 99
• Phân tích độ méo hài tổng thể (THD-F), Sơ đồ Phasor đồ họa với thông số hệ thống 3 pha
• Tỷ lệ mất cân bằng điện áp hoặc dòng điện 3 pha ( VUR , IUR )
• Hệ số mất cân bằng điện áp hoặc dòng điện 3 pha ( d0% , d2% )
• Tính toán dòng điện không cân bằng qua đường dây trung tính (In)
• Đo dòng điện xoay chiều (6A đến 1200A) và điện áp với công nghệ True RMS, phạm vi tự động
• Có khả năng phân tích mức tiêu thụ điện năng dự phòng CNTT theo nhu cầu tối đa của nhà máy.

Đặc điểm nổi bật của PROVA 6830A+3009 (1200A)

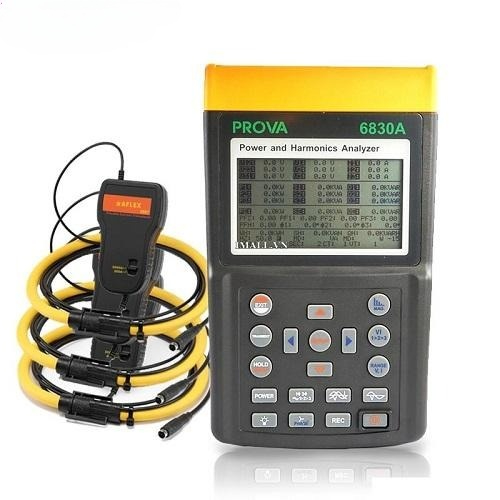

Thiết bị phân tích công suất và sóng hài PROVA 6830A+3009 (1200A) được trang bị màn hình LCD ma trận, điểm lớn có đèn nền cùng với những tính năng hiển thị như:

– Hiển thị 35 thông số trên một màn hình (3P4W). Tỷ lệ CT (1 đến 600) và PT (1 đến 3000) có thể lập trình

– Hiển thị dạng sóng điện áp và dòng điện chồng chéo

– Hiển thị 50 sóng hài trên một màn hình dạng sóng

– Hiển thị dạng sóng với giá trị đỉnh (1024 mẫu/chu kỳ)

Máy có thể ghi lại 28 sự kiện nhất thời (Thời gian + Chu kỳ) với Ngưỡng có thể lập trình (%). Chế độ DIP, SANG, và OUTAGE được bao gồm trong các sự kiện nhất thời. Bộ nhớ 512K với khoảng thời gian có thể lập trình (Thời gian lấy mẫu từ 2 đến 3000 giây, 17.000 bản ghi cho hệ thống 3P4W). Đầu ra dạng sóng, thông số công suất và sóng hài tại lệnh. Nó còn có bộ hẹn giờ và lịch tích hợp để ghi dữ liệu.

Máy phân tích chất lượng điện năng Prova 6830A+3009 có thể đáp ứng cả nhu cầu trung bình (AD tính bằng W, KW, MW) và nhu cầu tối đa (MD tính bằng KW, MW, KVA, MVA) với khoảng thời gian có thể lập trình. Phần mềm hoạt động với PC thông qua Giao diện RS-232C cách ly quang học với USB.

Thông số kỹ thuật của PROVA 6830A+3009 (1200A)

  Prova 6830A

• Loại pin: 1,5V SUM-3 x 8
• Đầu vào DC bên ngoài: Chỉ sử dụng bộ điều hợp cấp nguồn Model PHAPSA
• Hiển thị: Dot Matrix LCD (240×128) với đèn nền
• Tốc độ cập nhật LCD: 1 lần / giây
• Công suất tiêu thụ: 140mA (xấp xỉ)
• Số mẫu: 1024 mẫu / kỳ
• Tệp nhật ký dữ liệu: 85
• Tối đa Dung lượng tệp:

– 17474 bản ghi (3P4W, 3P3W)

– 26210 hồ sơ (1P3W)

– 52420 hồ sơ (1P2W)

– 4096 hồ sơ (50 sóng hài / bản ghi)

• Thời gian lấy mẫu: 2 đến 3000 giây để ghi dữ liệu
• Nhiệt độ hoạt động: -10 ° C đến 50 ° C
• Độ ẩm hoạt động: tương đối dưới 85%
• Nhiệt độ lưu trữ: -20 ° C đến 60 ° C
• Độ ẩm lưu trữ: tương đối dưới 75%
• Kích thước: 257 (L) x 155 (W) x 57 (H) mm
  10.1 10.1 (L) x 6.1, (W) x 2.3, (H)
• Trọng lượng: 1160g (Bao gồm pin)

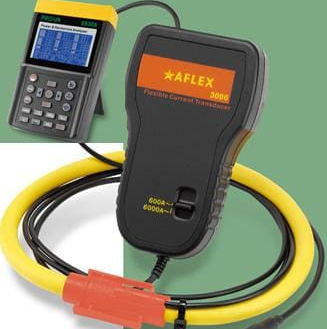

 Phụ kiện AFLEX 3009

• Chiều dài đầu dò: 24 in / 610 mm
• Đường kính uốn tối thiểu: 35mm
• Đường kính đầu nối: 23mm
• Đường kính cáp: 14mm
• Chiều dài cáp từ đầu dò đến hộp: 1700mm
• Chiều dài cáp từ hộp đến đầu ra: 1700mm
• Lựa chọn phạm vi: Thủ công (300A, 3000A)
• Kích thước (Hộp): 130mm (L) x 80mm (W) x 43mm (H)
  5.1 5.1 (L) x 3.1, (W) x 1.7, (H)
• Pin: Cung cấp bởi máy phân tích năng lượng
• Nhiệt độ hoạt động: -10 ° C đến 85 ° C
• Độ ẩm hoạt động: 15% đến 85% rh
• Độ cao: lên tới 2000M
• Nhiệt độ lưu trữ: -20 ° C đến 85 ° C
• Độ ẩm lưu trữ: 15% đến 85% rh
• Trọng lượng: 410g mỗi máy

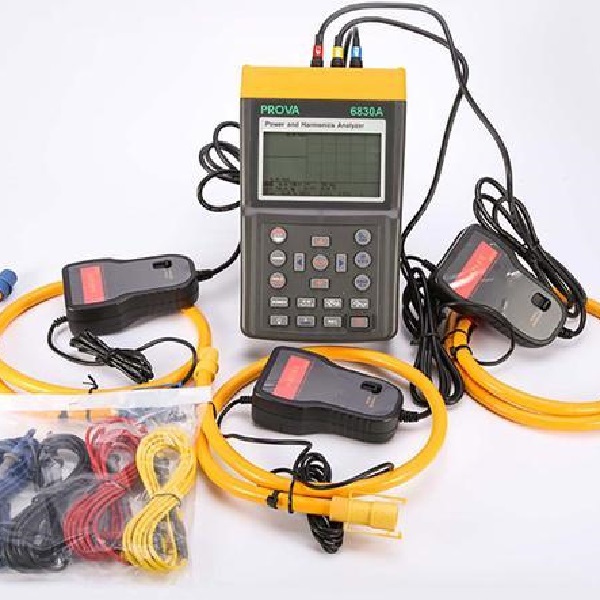

Cung cấp sản phẩm Thiết bị phân tích công suất và sóng hài PROVA 6830A+3009 (1200A) bao gồm:

• Đầu dò (model 3009) x 3
• Máy Prova 6830A
• Kiểm tra dẫn (dài 3 mét) x 4
• Clip cá sấu x 4, Túi đựng x 1
• Hướng dẫn sử dụng x 1, Pin 1,5V x 8
• Bộ đổi nguồn AC x 1,
• Phần mềm CD x 1
• Hướng dẫn sử dụng phần mềm x 1
• Cáp USB to RS232 x 1
