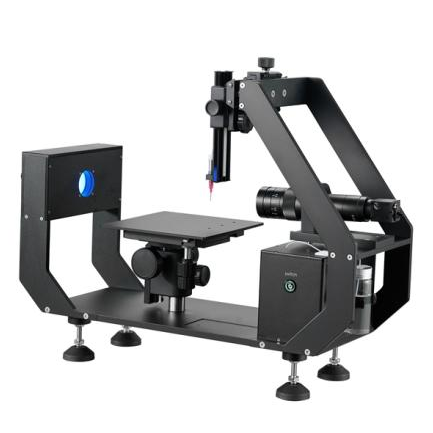

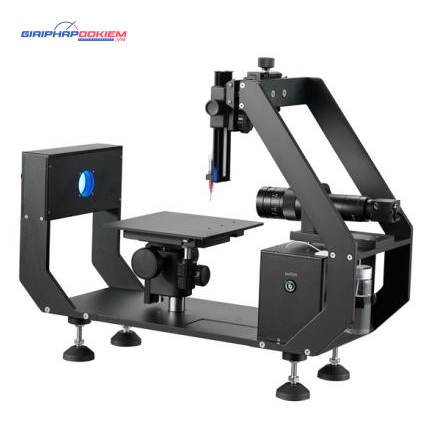

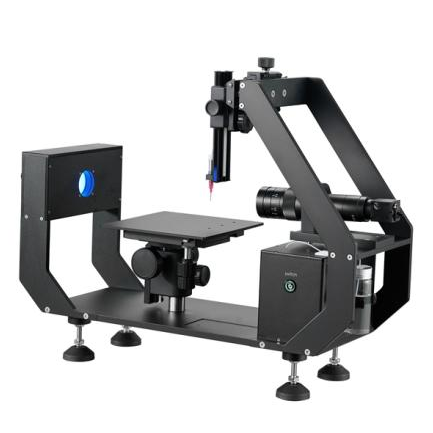

Thước đo góc giọt nước PW PWC-100

Mô tả Thước đo góc giọt nước PW PWC-100

Thước đo góc giọt nước PW PWC-100:
Góc tiếp xúc là góc θ giữa tiếp tuyến với giao diện khí-lỏng tại điểm tiếp xúc ba pha khí-lỏng-rắn và đường ranh giới rắn-lỏng ở phía chất lỏng. Đo góc tiếp xúc là một trong những phương pháp chính để phát hiện tính chất bề mặt hiện nay.

– PW PWC-100 tiếp xúc chủ yếu phân tích hình dạng của chất lỏng và bề mặt mẫu rắn thông qua phép chiếu quang học.

– Góc tiếp xúc là góc θ được tạo thành tại điểm tiếp xúc ba pha khí-lỏng-rắn, đây là phương pháp tốt nhất để xác định khả năng thấm ướt của bề mặt vật liệu hiện nay.

– Sức căng bề mặt là lực kéo tác dụng giữa hai phần liền kề của một bề mặt, vuông góc với đường ranh giới chiều dài đơn vị của chúng.

– Sức căng giao diện là lực tạo ra bởi sự tương tác giữa chất lỏng và một chất lỏng không trộn lẫn khác.

– Năng lượng bề mặt là lực liên phân tử tác dụng lên bề mặt của một vật thể.

– Công việc bám dính là công việc cần thiết để tách hai pha ngưng tụ khác nhau khi có lực tương tác giữa các phân tử giữa chúng.

PW PWC-100 dựa trên công nghệ điều khiển chuyển động có độ chính xác cao và phân tích hình ảnh thông minh, cho phép đo nhanh các góc tiếp xúc trên bề mặt mẫu để đánh giá khả năng thấm ướt, độ sạch và độ đồng đều của lớp phủ.

Mô hình ống nhỏ giọt tự động bơm nhu động, với tính linh hoạt cao, phù hợp để đo chính xác các mẫu không phẳng, siêu mỏng hoặc linh hoạt (như vải, màng, tấm phủ và kính cường lực). Tiết kiệm chi phí và dễ vận hành, lý tưởng để phát hiện nhanh trong các phòng thí nghiệm hoặc dây chuyền sản xuất vừa và nhỏ mà không cần hệ thống tự động hóa phức tạp.

Ứng dụng của Thước đo góc giọt nước PW PWC-100

PW PWC-100 được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm sản xuất điện thoại di động, sản xuất thủy tinh, xử lý bề mặt, nghiên cứu vật liệu, kỹ thuật hóa học, sản xuất chất bán dẫn, lớp phủ và mực, mạch điện tử, sợi dệt và y sinh học. PW PWC-100 đã trở thành một công cụ thiết yếu để đánh giá các đặc tính bề mặt trong các lĩnh vực này (một số chức năng thử nghiệm có thể yêu cầu mua các phụ kiện cụ thể).

1、Hành vi làm ướt của chất lỏng trên bề mặt rắn, chẳng hạn như lan rộng, thâm nhập và hấp thụ, được đo bằng phương pháp thả cố định đối với góc tiếp xúc tĩnh.
2、Đo góc tiến, góc lùi, độ trễ góc tiếp xúc, góc lăn và góc tiếp xúc động của vật liệu trên bề mặt rắn.
3、Nghiên cứu liên tục theo thời gian thực và ghi lại quy trình của vật liệu hấp thụ, với phân tích sự thay đổi góc tiếp xúc theo thời gian.
4、Đo góc tiếp xúc cho nhiều loại vật liệu đặc biệt, chẳng hạn như bột, bề mặt cong và mẫu siêu kỵ nước/siêu ưa nước.
5、Đo góc tiếp xúc cho vật liệu ngâm trong chất lỏng bằng phương pháp thả cố định.
6、Đo sức căng bề mặt và giao diện của nhiều loại chất lỏng, cũng như các thành phần phân cực và phân tán của chúng, bằng phương pháp thả treo.
7、Tính toán năng lượng tự do của bề mặt rắn và phân tích các thành phần phân cực và phân tán của nó.

8、Phân tích khả năng bám dính của chất lỏng trên bề mặt rắn để đánh giá độ đồng đều và độ sạch của bề mặt.

Thông số kỹ thuật của Thước đo góc giọt nước PW PWC-100

Thông số chung của máy đo góc tiếp xúc

Kích thước 540mm×480mm×200mm

Trọng lượng Khoảng 10KG

Nguồn điện AC：100-240V

Công suất tiêu thụ 30W

Tần số 50/60HZ

Kích thước bệ mẫu 180mm×180mm

Kích thước mẫu 200×200×30mm

Phạm vi điều chỉnh Trục X (Điều chỉnh trước-sau): Thủ công, Hành trình 80mm, Độ chính xác 0,1mm

Trục Y (Điều chỉnh trái-phải): Thủ công, Hành trình 50mm, Độ chính xác 0,1mm

Trục Z (Điều chỉnh lên-xuống): Thủ công, Hành trình 80mm, Độ chính xác 0,1mm

Hệ thống nguồn sáng

Nguồn sáng Nguồn sáng lạnh đơn sắc cấp công nghiệp có vòng hội tụ và nắp bảo vệ, tuổi thọ trên 60.000 giờ

Bước sóng 460nm

Nguồn sáng Điều chỉnh Được điều khiển bằng cả phần mềm và phần cứng, với khả năng điều chỉnh tốc độ vô hạn

Hệ thống phun

Phương pháp nhỏ giọt Bơm nhu động nhỏ giọt tự động

Phạm vi di chuyển của giọt Trục X (Điều chỉnh trái-phải): 100mm, Độ chính xác 0,1mm Trục Y (Điều chỉnh lên-xuống): 100mm, Độ chính xác 0,1mm

Phương pháp điều khiển Phần mềm điều khiển chất lỏng động thông minh

Độ chính xác của giọt 0,1μl

Ống tiêm Bộ nạp thể tích nhỏ

Thể tích 1L

Kích thước kim 0,51mm và 0,24mm (cấu hình tiêu chuẩn)
