Van nạp ga ô tô TB120SM-QCL4

Van nạp ga ô tô TB120SM-QCL4

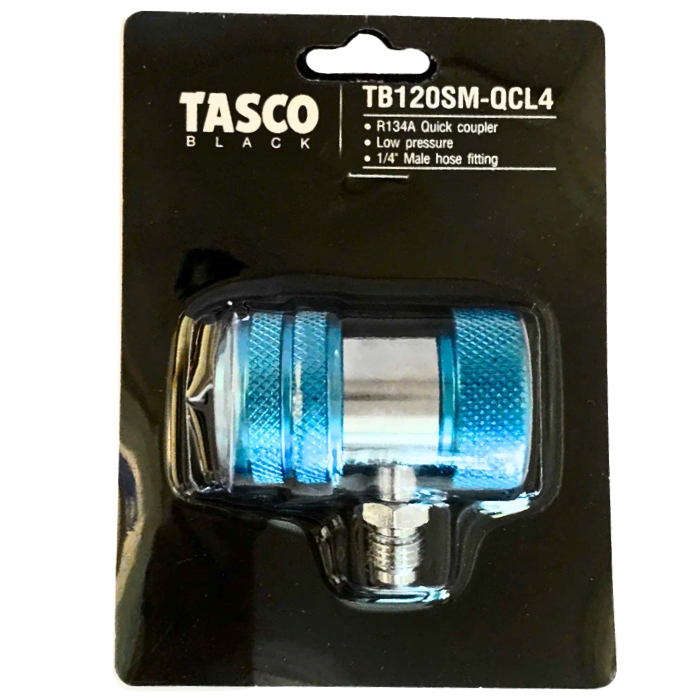

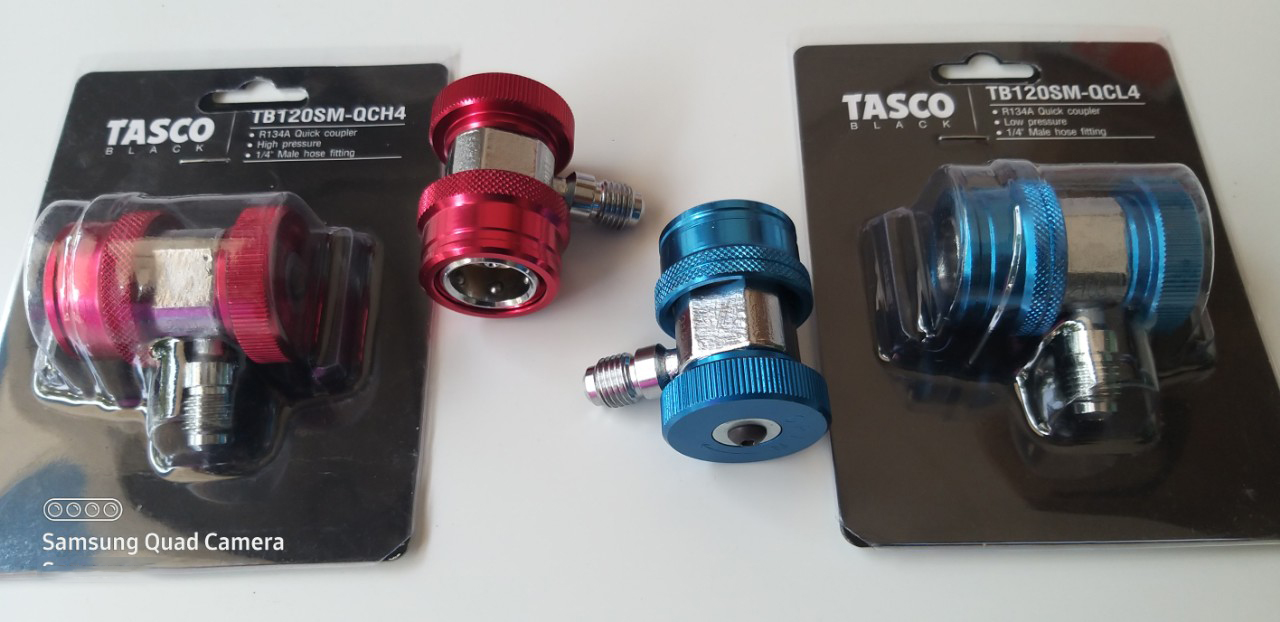

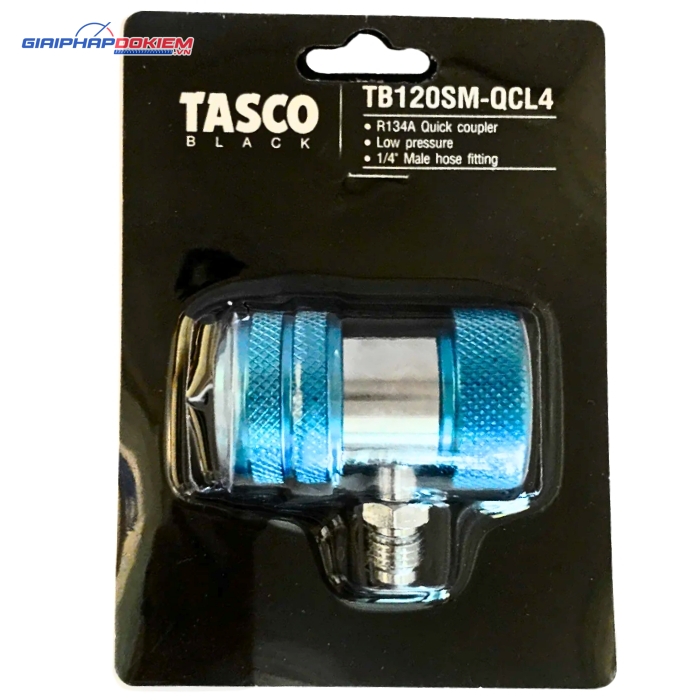

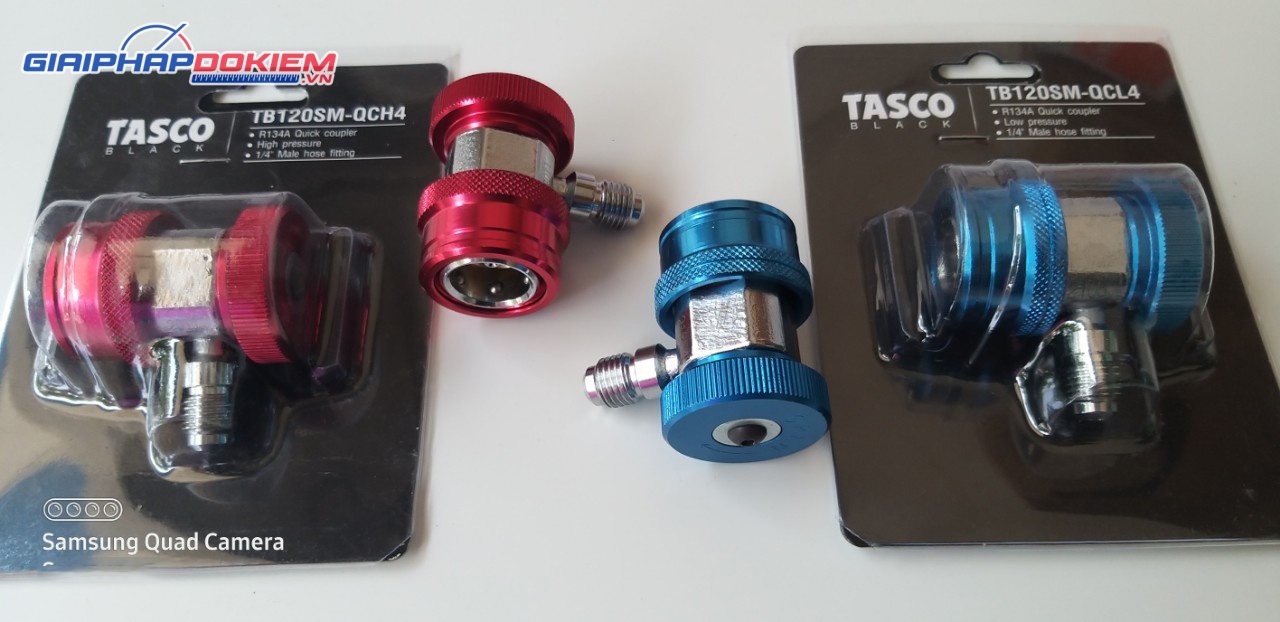

Van nạp ga ô tô TB120SM-QCL4 là một khớp nối nhanh (quick coupler) chuyên dụng, chất lượng cao của thương hiệu Tasco (Nhật Bản), được sản xuất tại Đài Loan. Đây là một dụng cụ thiết yếu cho các kỹ thuật viên điện lạnh ô tô, dùng để kết nối đồng hồ đo gas (manifold gauge) với hệ thống điều hòa không khí của xe hơi sử dụng môi chất lạnh R134a.

Model TB120SM-QCL4 được thiết kế đặc biệt để sử dụng cho cổng nạp phía áp suất thấp (Low Side) của hệ thống.

Đặc Điểm Nhận Dạng và Thiết Kế

• Model: TB120SM-QCL4
• Thương hiệu: Tasco (thuộc dòng sản phẩm Tasco Black)
• Màu sắc: Xanh dương. Đây là màu tiêu chuẩn quốc tế để nhận diện cổng và thiết bị kết nối bên phía áp suất thấp của hệ thống điều hòa ô tô dùng gas R134a.
• Cấu tạo: Van có thiết kế khớp nối nhanh, cho phép kết nối và ngắt kết nối với cổng dịch vụ trên xe một cách nhanh chóng, an toàn và không gây thất thoát gas.

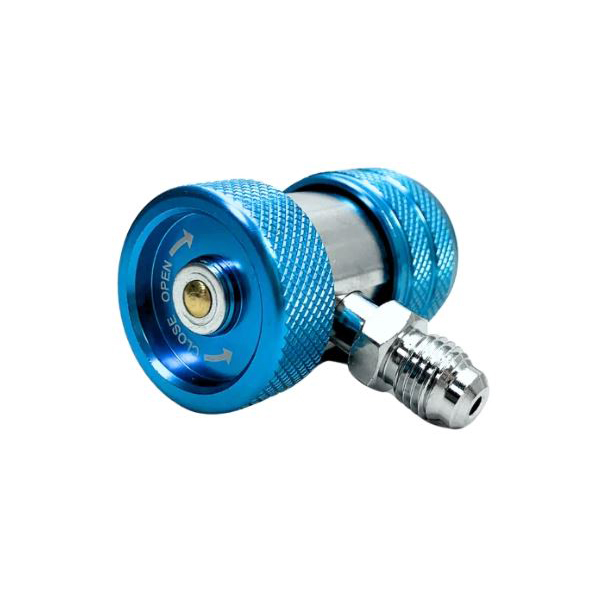

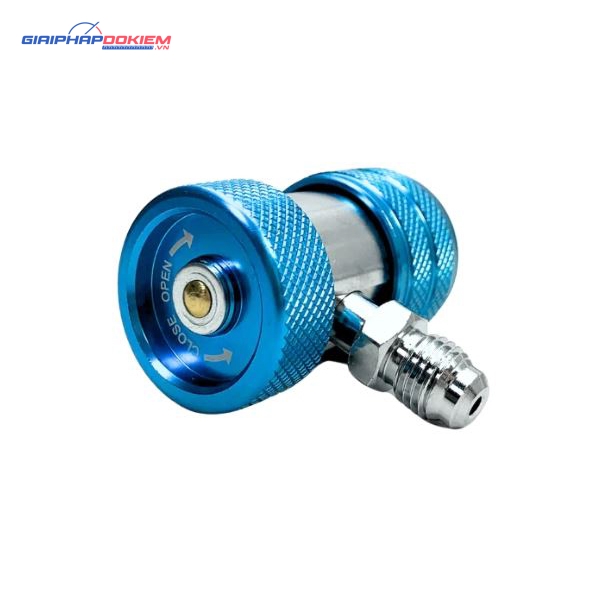

• Núm vặn: Phía trên van có một núm vặn lớn, thường làm từ nhựa cao cấp, giúp người dùng dễ dàng thao tác đóng/mở van bên trong, ngay cả khi đeo găng tay.

Thông Số Kỹ Thuật Chi Tiết

• Loại gas tương thích: R134a (loại gas phổ biến nhất trong hệ thống điều hòa ô tô từ những năm 1990 đến gần đây).
• Cổng kết nối hệ thống: Đầu nối nhanh tương thích với cổng dịch vụ áp suất thấp của điều hòa ô tô.
• Cổng kết nối dây gas: Ren ngoài 1/4″ SAE, là kích thước tiêu chuẩn cho hầu hết các bộ dây đồng hồ nạp gas lạnh hiện nay, bao gồm cả bộ đồng hồ Tasco TB120SM II.
• Chất liệu: Mặc dù nhà sản xuất không công bố chi tiết, các khớp nối nhanh chất lượng cao như của Tasco thường được làm từ đồng thau (brass), nhôm cao cấp hoặc thép không gỉ để đảm bảo độ bền, chống ăn mòn bởi môi chất lạnh và dầu lạnh, cũng như chịu được áp suất làm việc.
• Áp suất làm việc: Van được thiết kế để hoạt động an toàn trong dải áp suất của phía thấp áp trong hệ thống điều hòa R134a. Dây gas đi kèm thường có áp suất làm việc khoảng 600 PSI và áp suất chịu đựng tới 3000 PSI, do đó van có khả năng chịu được áp lực tương đương.

Chức Năng và Ứng Dụng

TB120SM-QCL4 đóng vai trò là cầu nối an toàn và hiệu quả giữa hệ thống điều hòa ô tô và các thiết bị dịch vụ như:

1. Đồng hồ nạp gas: Để kiểm tra áp suất hoạt động của hệ thống, chẩn đoán các sự cố (thiếu gas, thừa gas, tắc nghẽn…).
2. Máy hút chân không: Để loại bỏ không khí và hơi ẩm ra khỏi hệ thống trước khi nạp gas mới.
3. Bình chứa gas và thiết bị nạp gas: Để nạp bổ sung hoặc nạp mới môi chất lạnh R134a vào hệ thống.

Cơ chế “quick coupler” cho phép người thợ chỉ cần kéo vòng kẹp, đẩy van vào cổng dịch vụ và thả ra để khóa chặt. Núm vặn trên đầu cho phép mở hoặc đóng ti van bên trong, giúp kiểm soát dòng chảy của gas một cách chính xác, giảm thiểu rủi ro rò rỉ gas ra môi trường.

Cách sử dụng van nạp ga ô tô TB120SM-QCL4

1. Chuẩn bị

Đảm bảo hệ thống điều hòa ô tô đã được kiểm tra rò rỉ và sẵn sàng nạp gas R134a.

Chuẩn bị bình gas R134a, đồng hồ nạp gas, van nạp nhanh TB120SM-QCL4.

2. Kết nối

Gắn đầu van Quick Coupler vào cổng nạp bên áp thấp (Low Pressure Port) của hệ thống điều hòa ô tô.

Đầu kết nối 1/4” SAE nối với dây dẫn từ đồng hồ nạp gas.

Kiểm tra lại khóa van để chắc chắn van đã được siết chặt, tránh rò rỉ.

3. Nạp gas

Mở nhẹ van để xả khí thừa trong dây trước khi nạp.

Mở van bình gas, theo dõi áp suất trên đồng hồ.

Tiến hành nạp gas từ từ vào hệ thống cho đến khi đạt áp suất tiêu chuẩn của xe.

4. Hoàn tất

Khóa van bình gas và đồng hồ.

Tháo van TB120SM-QCL4 khỏi cổng nạp áp thấp.

Kiểm tra lại hoạt động điều hòa trên xe để đảm bảo nạp đủ gas.

Lưu ý an toàn

⚠️ Khi sử dụng van nạp nhanh TB120SM-QCL4, cần chú ý:

Luôn sử dụng đúng loại gas R134a, không dùng nhầm gas khác.

Đeo găng tay và kính bảo hộ khi thao tác để tránh bỏng lạnh do gas phun.

Không nạp quá nhanh hoặc quá áp suất quy định để tránh hư hỏng hệ thống điều hòa.

Làm việc ở nơi thoáng khí, tránh nơi có nguồn lửa hoặc tia lửa điện.

Sau khi sử dụng, bảo quản van nơi khô ráo, tránh bụi bẩn và dầu mỡ bám vào ren kết nối.
