Cảm biến dòng điện AC/DC Hioki CT6875A

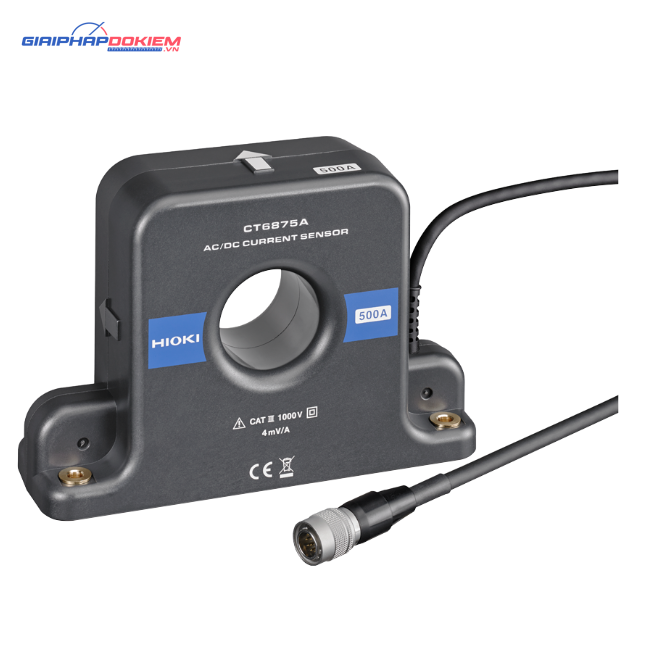

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6875A

Cảm biến đo dòng điện xoay chiều và một chiều Hioki CT6875A có tính năng chuyển đổi, có thể liên kết trực tiếp với các thiết bị như Phân tích nguồn Hioki và HiCorders. Hơn nữa, thông qua bộ chuyển đổi cảm biến đặc biệt, thiết bị này cũng tương thích với các thiết bị khác như Máy đo công suất, Oscilloscope, và Đồng hồ đo điện tử, v.v.

Mẫu CT6875A, với phạm vi tần số từ DC tới 2 MHz (trong khi phiên bản CT6875A-1 từ DC tới 1,5 MHz) và dòng định mức 500 A, được áp dụng rộng rãi trong các lĩnh vực nghiên cứu và phát triển, kiểm tra chất lượng, sản xuất, cũng như bảo dưỡng.

Các ứng dụng chính bao gồm hệ thống sạc không dây, động cơ điều khiển bằng biến tần cho máy móc công nghiệp, bộ biến đổi năng lượng cho hệ thống năng lượng mặt trời và thiết bị sạc nhanh cho xe điện.

Thiết bị Hioki CT6875A được thiết kế để hoạt động hiệu quả với các thiết bị có trở kháng đầu vào từ 1 MΩ trở lên.

Đặc điểm chính của Hioki CT6875A

• Được chỉ định sử dụng kết hợp với các máy phân tích công suất HIOKI PW8001, PW6001, và PW3390 để đảm bảo độ chính xác cao. Chi tiết về độ chính xác kết hợp có thể được tìm hiểu qua hướng dẫn sử dụng.
• Lớp lá chắn cải tiến giúp tăng cường khả năng chống ồn, cho phép đo lường chính xác dòng điện ngay cả khi có nhiễu lớn.
• Đặc tính tần số phẳng và hiệu suất CMRR cao, hỗ trợ đạt được kết quả đo lường chính xác.
• Tính năng chống chịu môi trường được nâng cao, với khả năng hoạt động ổn định trong khoảng nhiệt độ từ -40 đến 85 °C.
• Hioki CT6875A cung cấp đặc tính tần số ổn định trên một dải tần rộng từ DC đến 2 MHz (biên độ) và DC đến 1 MHz (pha), đáp ứng nhu cầu đo lường chính xác cao.
• Lý tưởng cho việc ứng dụng trong các lĩnh vực công nghệ cao như năng lượng mặt trời và pin nhiên liệu, hỗ trợ đánh giá quá trình sạc và xả của pin cũng như phần phụ của biến tần.
• Có thể kết nối với máy hiện sóng hoặc Hioki Memory HiCorders (thông qua SENSOR UNIT) để theo dõi dạng sóng một cách chính xác.

Tính năng của CT6875A

Các thiết bị cảm biến với độ chính xác cao áp dụng “kỹ thuật từ thông bằng không (loại phát hiện qua cổng thông lượng)” để thực hiện các phép đo. Việc nhận diện dòng điện tần số cao được thực hiện qua cuộn dây (kỹ thuật CT) trong khi dòng điện một chiều và tần số thấp được ghi nhận thông qua “cổng từ thông”.

Kỹ thuật qua cổng thông lượng

Công nghệ qua cổng thông lượng cung cấp đặc tính tuyến tính xuất sắc và khả năng đo lường dòng điện ở các biên độ đa dạng với độ chính xác cao. Linh kiện qua cổng thông lượng, khi dùng để ghi nhận dòng DC, cho thấy sự lệch rất thấp trong khoảng nhiệt độ lớn nhờ vào nguyên lý hoạt động của nó, mang lại độ chính xác và độ ổn định nhiệt tốt nhất.

Phương pháp này rất phù hợp với các ứng dụng đòi hỏi độ chính xác cao như thiết bị phân tích công suất và kế đo công suất. Nó cũng thích hợp cho việc đánh giá hiệu suất của các biến tần, công suất đầu ra từ biến tần, tổn thất năng lượng từ lò phản ứng/máy biến áp và các phép đo DC kéo dài.

Dải tần rộng

Mẫu CT6875A-1 có phạm vi tần số từ DC đến 2 MHz (trong khi mẫu CT6875A chỉ đến 1,5 MHz), đặt nó vào vị trí hàng đầu trong số các cảm biến dòng điện với khả năng xử lý dòng điện tới 500 A. Khi kết hợp với Máy phân tích công suất PW8001, việc đo lường tần số cao và hệ số công suất thấp được thực hiện một cách chính xác.

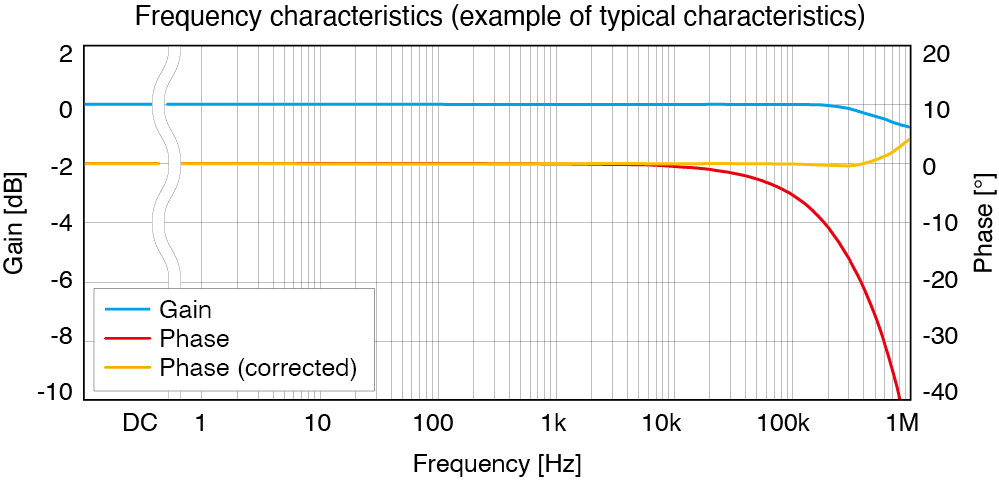

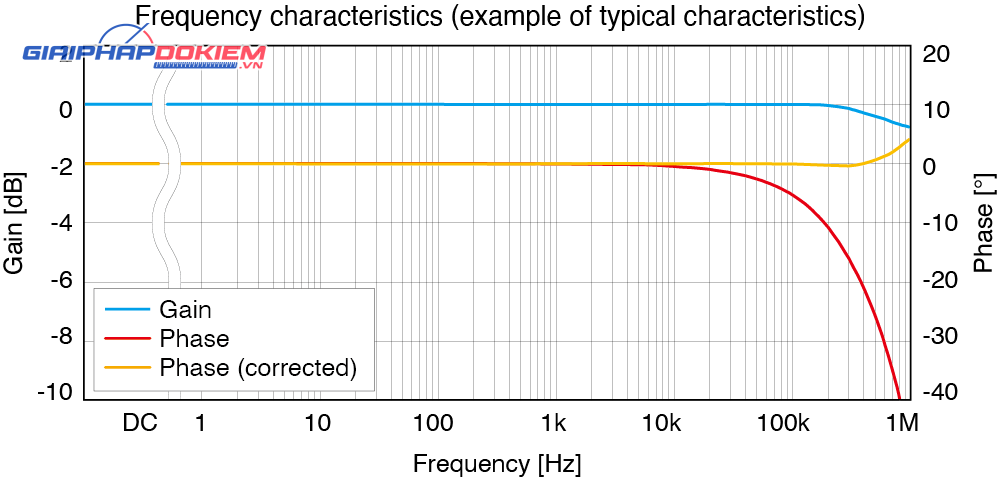

Tính năng hiệu chỉnh pha tự động

Việc hiệu chỉnh pha tự động trở nên thiết yếu để đảm bảo độ chính xác khi đo lường tần số cao và hệ số công suất thấp. PW8001 tự động điều chỉnh và hiệu chỉnh pha của cảm biến dòng điện với độ chính xác lên đến 0,001°, cải thiện hiệu suất của cảm biến mà không yêu cầu sự can thiệp thủ công.

Khả năng phát hiện tự động để mang lại sự tiện lợi hơn nữa

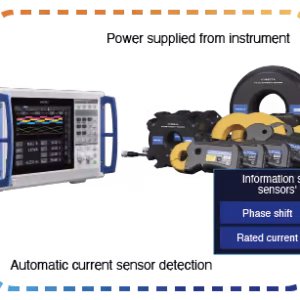

Máy phân tích công suất PW8001 được trang bị khả năng tự động nhận diện cảm biến dòng điện, nhờ vào bộ nhớ được tích hợp trong cảm biến (I2C-EEPROM). Khi một cảm biến dòng điện được kết nối với thiết bị, thông tin như dữ liệu hiệu chỉnh pha, dòng điện định mức, tên và số sê-ri của cảm biến sẽ được tự động đọc và nhận dạng bởi PW8001.

Trước đây, việc nhập giá trị hiệu chỉnh pha vào hệ thống cần thực hiện một cách thủ công, gây ra nguy cơ sai sót từ việc quên cài đặt hoặc lỗi đánh máy. Nhưng với công nghệ tự động phát hiện thông tin cảm biến dòng điện mới này, các vấn đề như vậy được giảm thiểu, từ đó nâng cao độ chính xác trong tính toán công suất.

Đặc tính kỹ thuật cơ bản của cảm biến Hioki CT6875A
