Đầu dò đầu đo dòng điện Hioki CT6710

Name: Đầu dò đầu đo dòng điện Hioki CT6710 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: CT6710
Availability: InStock

Giá (chưa VAT): Liên hệ

Model: CT6710 Tình trạng: Còn hàng Nhà sản xuất: HIOKI Xuất xứ: Nhật Bản Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

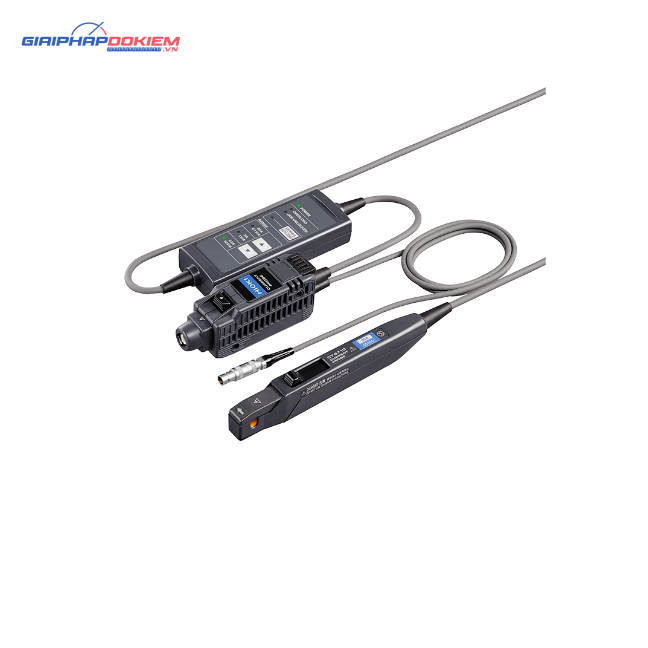

Giới thiệu đầu dò đầu đo dòng điện Hioki CT6710

Đầu dò dòng điện của Hioki CT6710 với băng thông phẳng, đứng đầu trong phân khúc cho việc sử dụng với Bộ nhớ HiCorders và máy hiện sóng hiệu suất cao.

Sản phẩm này nổi bật với ba dải độ nhạy và khả năng cung cấp băng thông DC từ rộng lớn lên tới 50 MHz cùng với dải đầu vào từ 200 μA đến 30 A, đảm bảo khả năng thu thập tín hiệu linh hoạt trên một phạm vi rộng của dòng điện, từ hoạt động ổn định đến dòng điện tạm thời, trong quá trình phát triển các thiết bị như chuyển mạch nguồn, biến tần và bộ điều khiển động cơ.

Tính năng chính của Hioki CT6710

CT6710, một đầu dò dòng điện từ Hioki, tích hợp ba dải đo là 30 A, 5 A, và 0,5 A, cho phép theo dõi một phạm vi rộng lớn của dòng điện, từ siêu nhỏ đến 30 A.
Dải rộng: DC đến 50 MHz (-3 dB)
Với tỷ lệ S/N cao và tốc độ đầu ra nhanh gấp 10 lần, đầu dò cho phép quan sát dạng sóng chi tiết ở mức 100 μA / div khi sử dụng cài đặt độ nhạy điện áp cao nhất trên máy hiện sóng, ở mức 1 mV / div.

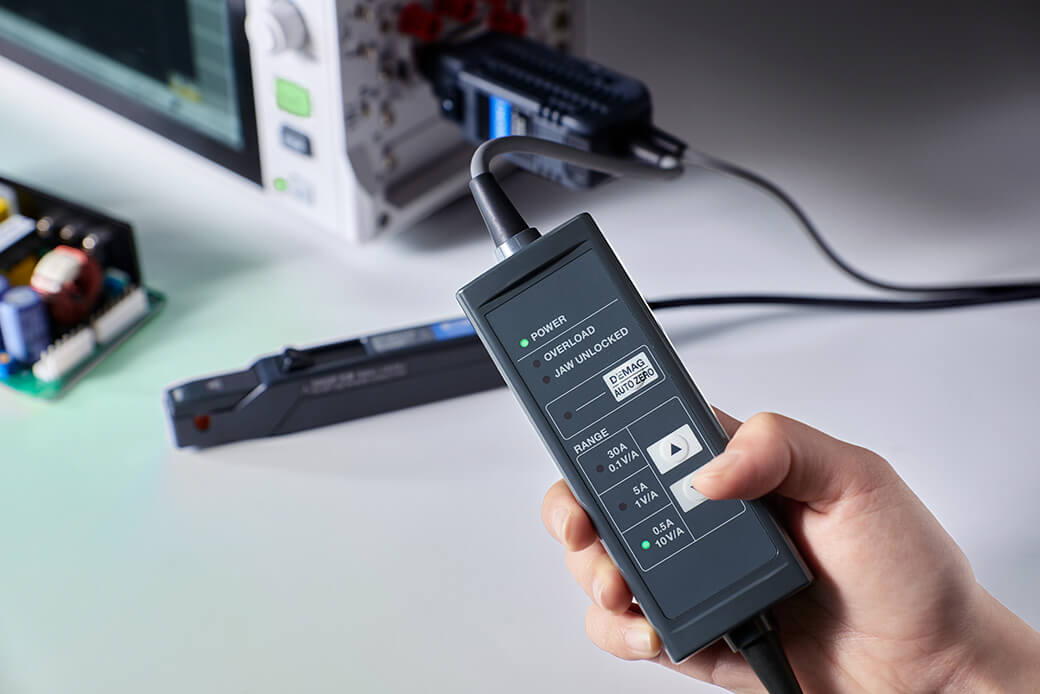

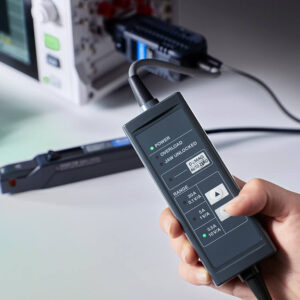

Hioki CT6710 có thể kết nối trực tiếp với cổng đầu vào BNC của máy hiện sóng.

Đặc tính kỹ thuật cơ bản của CT6710

Độ chính xác được đảm bảo: 1 năm

Băng thông tần số	DC đến 50 MHz (-3 dB)
Thời gian tăng	7.0 ns hoặc ngắn hơn
Thời gian trì hoãn (Đặc trưng)	Dải 30 A: 12 ns, 5 A dải: 12 ns, 0,5 A dải: 13 ns (Thời gian trễ so với dạng sóng tăng của tín hiệu đầu vào 1 ns)
Mức độ ồn	Tối đa 75 μA rms (ở dải 0,5 A, sử dụng thiết bị đo băng tần 20 MHz)
tối đa. đánh giá dòng điện	30 A dải: 30 A rms, 5 A dải: 5 A rms, 0,5 A dải: 0,5 A rms (DC, và sóng sin, yêu cầu giảm tần số)
tối đa. dòng điện đỉnh cho phép	30 A phạm vi: ± 50 A đỉnh (trong thời gian giới hạn đầu vào 2 s) 5 A phạm vi: ± 7,5 A đỉnh, Dải 0,5 A: ± 0,75 A đỉnh (<10 MHz), ± 0,3 A đỉnh (≥ 10 MHz)
Độ chính xác	30 Phạm vi: ±3,0% rdg. ±1 mV, (Điển hình) ±1,0% rdg. ±1 mV (≤ 10 Arms, DC, sóng hình sin 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải) 5 Một phạm vi: ±3,0% rdg. ±1 mV, (Điển hình) ±1,0% rdg. ±1 mV (sóng hình sin DC, 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải) Phạm vi 0,5 A: ±3,0% rdg. ±10 mV, (Điển hình) ±1,0% rdg. ±10 mV (sóng hình sin DC, 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải)
Tỷ lệ đầu ra	Dải 30 A: 0,1 V / A, 5 A dải: 1 V / A, 0,5 A dải: 10 V / A, (Đầu ra của đầu dò này được kết nối bên trong)
Dây dẫn có thể đo lường	φ 5 mm (0,20 in), ruột dẫn cách điện
Nguồn	Được cung cấp từ Bộ nguồn 3269, Bộ nguồn đầu đo Z5021
Độ dài dây cáp	Cáp cảm biến (giữa hộp tiếp điện và cảm biến): 1,5 m (4,92 ft) Cáp nguồn: 1,0 m (3,28 ft) (Phích cắm nguồn: FFA.0S.304.CLAC37Y / LEMO inc.)
Kích thước và khối lượng của Hioki CT6710	Cảm biến: 155 mm (6,10 in) W × 18 mm (0,71 in) H × 26 mm (1,02 in) D, Phần hộp tiếp sóng: 45 mm (1,77 in) W × 120 mm (4,72 in) H × 25 mm (0,98 trong) D Phần đầu cuối: 29 mm (1,14 in) W × 83 mm (3,27 in) H × 40 mm (1,57 in) D mm, 370 g (13,1 oz)
Phụ kiện	Hướng dẫn sử dụng × 1, Hộp đựng × 1
