Đầu dò đầu đo dòng điện Hioki CT6711
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm

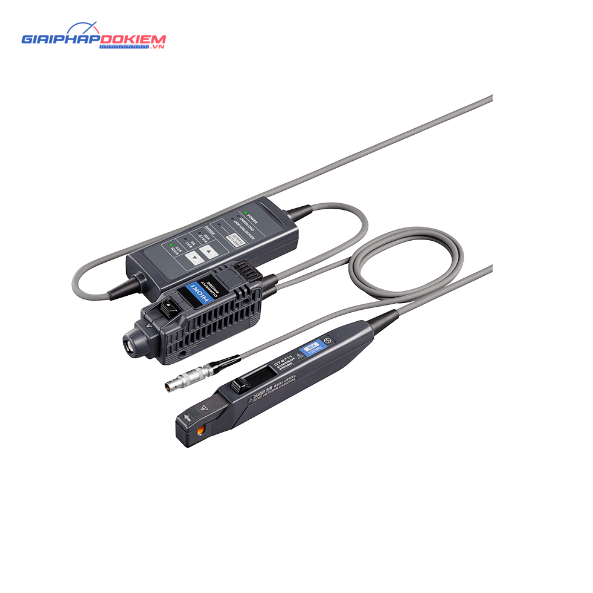

Giới thiệu đầu dò đầu đo dòng điện Hioki CT6711
Hioki CT6711 cung cấp cảm biến dòng điện băng thông rộng với chất lượng hàng đầu trong phân khúc, phù hợp cho việc áp dụng với các thiết bị HiCorders và oscilloscopes có hiệu suất ưu việt.
CT6711, một cảm biến dòng ba phạm vi với độ nhạy vượt trội, hỗ trợ từ DC đến 120 MHz và khoảng đo từ 200 μA đến 30 A, đảm bảo khả năng ghi nhận dòng điện trong một dải rộng lớn, từ cố định đến dòng điện chớp nhoáng, hữu ích trong quá trình phát triển các nguồn cung cấp điện chuyển đổi, bộ điều chế và hệ thống điều khiển động cơ.
Sử dụng với thiết bị có trở kháng đầu vào cao từ 1 MΩ trở lên.
Đặc điểm chính của Hioki CT6711
- Đầu dò Hioki CT6711 tích hợp ba phạm vi đo: 30 A, 5 A, và 0,5 A, cho phép theo dõi dải dòng điện từ siêu nhỏ lên tới 30 A.
- Dải rộng: DC đến 120 MHz (-3 dB)
- Tỷ lệ tín hiệu trên nhiễu (S/N) ưu việt, cùng tốc độ xuất dữ liệu nhanh gấp 10 lần, cho phép hiển thị dạng sóng chi tiết với độ phân giải 100 μA mỗi ô chia trên máy hiện sóng, khi cài đặt độ nhạy điện áp cao nhất ở mức 1 mV mỗi ô chia.
- Có thể kết nối trực tiếp vào cổng BNC đầu vào của máy hiện sóng.
Tính năng chi tiết của CT6711

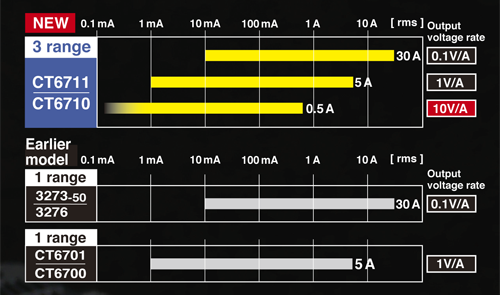

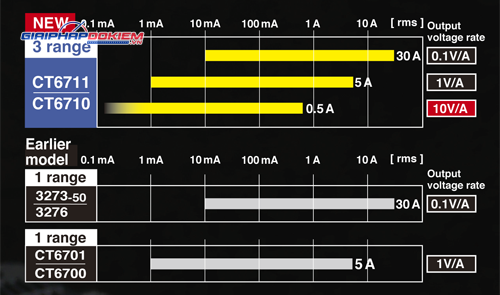

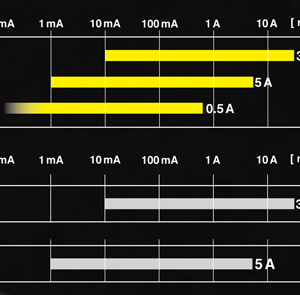

3 Dải đầy đủ 30 A, 5 A và 0,5 A Cung cấp một phổ đo dòng điện mở rộng
Theo dõi dòng điện qua nhiều mức độ hoạt động, từ 0,5 đến 30A. Chỉ việc bấm nút RANGE ở phần cuối thiết bị để thay đổi khoảng đo và đánh giá mọi thứ từ sự nhập cuộc bất ngờ đến sự tiêu thụ điện năng của các dòng chảy êm đềm, và cả dòng điện siêu nhỏ của thiết bị tiết kiệm năng lượng, tất cả trong một máy duy nhất.

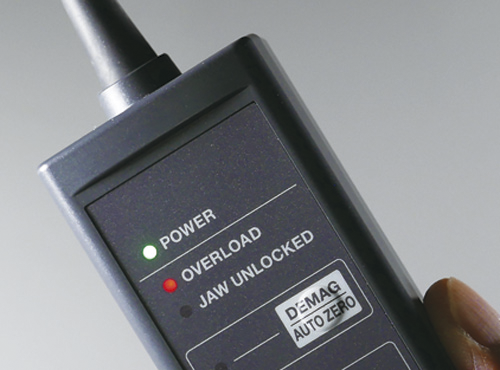

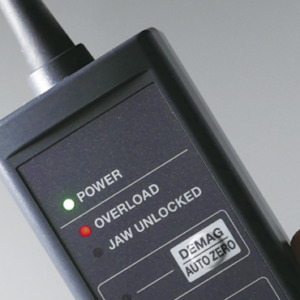

Chức năng tích hợp để bảo vệ chống lại đầu vào quá mức
Khi giá trị đầu vào vượt quá mức cho phép, đèn báo sẽ nháy để cảnh báo người dùng. Hơn nữa, chọn sai phạm vi đo và áp dụng một tín hiệu có dòng điện cao hơn giới hạn cho phép của phạm vi đó sẽ kích hoạt tính năng này, ngăn chặn thiệt hại do quá nhiệt cho thiết bị. Lưu ý: Việc đầu vào dòng điện vượt quá giới hạn trong phạm vi 30 A có thể làm hỏng mạch đo trước khi hệ thống bảo vệ hoạt động.

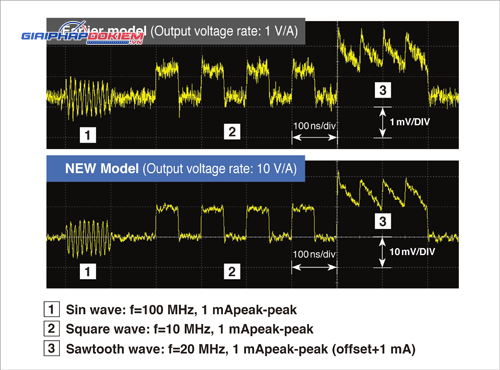

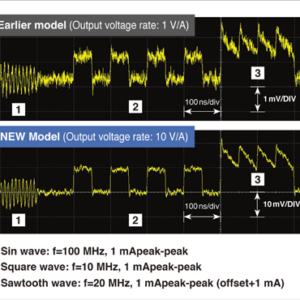

Tỷ lệ tín hiệu trên nhiễu (S / N) cao
Quan sát sóng mà không cần phụ thuộc vào bộ lọc hay chức năng lấy mẫu trung bình của oscilloscope. Với tỉ lệ đầu ra 10V/A, cao gấp 10 lần so với tỉ lệ 1V/A thông thường của các sản phẩm cũ, bạn có thể tăng cường độ nhạy điện áp của oscilloscope lên 10 lần, từ đó cải thiện tỉ lệ tín hiệu trên nhiễu (S/N) của dải đo, mang lại hình ảnh sóng sắc nét hơn.
Đặc tính kỹ thuật cơ bản của CT6711
| Băng thông tần số | DC đến 120 MHz (-3 dB) | |||||
|---|---|---|---|---|---|---|
| Thời gian tăng | 2,9 ns hoặc ngắn hơn | |||||
| Thời gian trì hoãn (Đặc trưng) | Dải 30 A: 12 ns, 5 A dải: 12 ns, 0,5 A dải: 13 ns (Thời gian trễ so với dạng sóng tăng của tín hiệu đầu vào 1 ns) | |||||
| Mức độ ồn | Tối đa 75 μA rms (ở dải 0,5 A, sử dụng thiết bị đo băng tần 20 MHz) | |||||
| tối đa. đánh giá dòng điện | 30 A dải: 30 A rms, 5 A dải: 5 A rms, 0,5 A dải: 0,5 A rms (DC, và sóng sin, yêu cầu giảm tần số) | |||||
| tối đa. dòng điện đỉnh cho phép | 30 A phạm vi: ± 50 A đỉnh (trong thời gian giới hạn đầu vào 2 s) 5 A phạm vi: ± 7,5 A đỉnh, Dải 0,5 A: ± 0,75 A đỉnh (<10 MHz), ± 0,3 A đỉnh (≥ 10 MHz) | |||||
| độ Độ chính xác | 30 Phạm vi: ±3,0% rdg. ±1 mV, (Điển hình) ±1,0% rdg. ±1 mV (≤ 10 Arms, DC, sóng hình sin 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải) 5 Một phạm vi: ±3,0% rdg. ±1 mV, (Điển hình) ±1,0% rdg. ±1 mV (sóng hình sin DC, 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải) Phạm vi 0,5 A: ±3,0% rdg. ±10 mV, (Điển hình) ±1,0% rdg. ±10 mV (sóng hình sin DC, 45 đến 66 Hz, trong phạm vi dòng điện cực đại tối đa của mỗi dải) | |||||
| Tỷ lệ đầu ra | Dải 30 A: 0,1 V / A, 5 A dải: 1 V / A, 0,5 A dải: 10 V / A, (Đầu ra của đầu dò CT6711 được kết nối bên trong) | |||||
| Dây dẫn có thể đo lường | φ 5 mm (0,20 in), ruột dẫn cách điện | |||||
| Nguồn | CT6711 được cung cấp từ Bộ nguồn 3269, Bộ nguồn đầu đo Z5021 | |||||
| Độ dài dây cáp | Cáp cảm biến (giữa hộp tiếp điện và cảm biến): 1,5 m (4,92 ft) Cáp nguồn: 1,0 m (3,28 ft) (Phích cắm nguồn: FFA.0S.304.CLAC37Y / LEMO inc.) | |||||
| Kích thước và khối lượng của Hioki CT6711 | Cảm biến: 155 mm (6,10 in) W × 18 mm (0,71 in) H × 26 mm (1,02 in) D, Phần hộp tiếp sóng: 45 mm (1,77 in) W × 120 mm (4,72 in) H × 25 mm (0,98 trong) D Phần đầu cuối: 29 mm (1,14 in) W × 83 mm (3,27 in) H × 40 mm (1,57 in) D mm, 370 g (13,1 oz) | |||||
| Phụ kiện | Hướng dẫn sử dụng × 1, Hộp đựng × 1 | |||||
Video
Tài liệu
Phụ kiện mua thêm

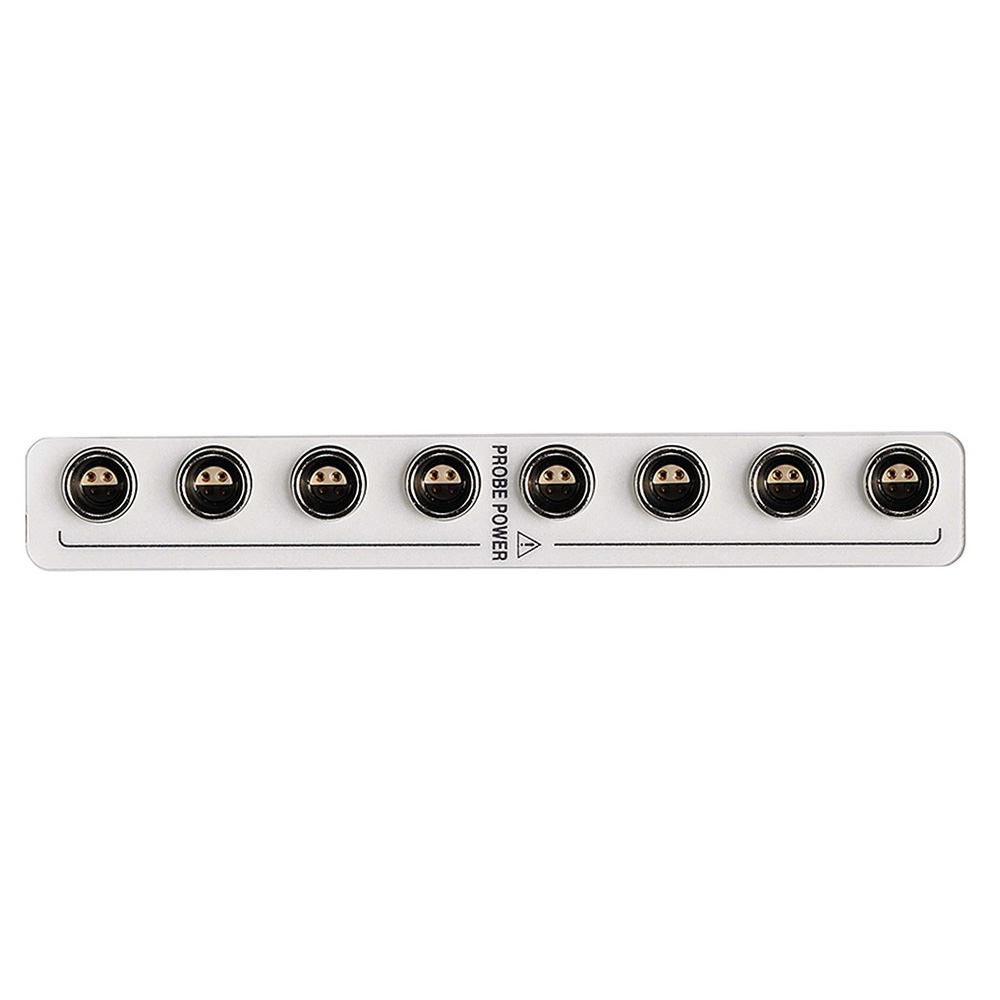

Bộ Cấp Nguồn Hioki Z5021
