Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3411 (EOL)

Mô tả Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3411 (EOL)

Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3411 (EOL) sử dụng công nghệ đồng bộ tần số pha khóa (PLL) chuyên nghiệp, hỗ trợ tín hiệu nguồn đồng bộ nhiều kênh với lựa chọn tín hiệu đầu ra, trang bị hệ điều hành nhúng, mang đến giao diện người-máy linh hoạt và ổn định.

Với độ chính xác cơ bản là (0.15% giá trị đọc + 0.2% dải đo + 1 chữ số), tốc độ kiểm tra thông thường là 7 lần/giây, và dải tần số từ DC/45Hz-420Hz, sản phẩm Tonghui TH3411 này có thể đáp ứng hầu hết các yêu cầu đo lường của hệ thống điện lực trên thị trường. Ngoài ra, máy TH3411 còn tích hợp chức năng phân tích hài chuẩn.

Đặc điểm nổi bật của Tonghui TH3411

• Số kênh: 3
• Điện áp thử nghiệm: 5-600V, độ phân giải: 0.01V
• Dòng điện thử nghiệm: 0-20A, độ phân giải: 10uA
• Công suất thử nghiệm: 5mW-12kW, độ phân giải: 0.01mW
• Kiểm tra AC và DC
• Độ ổn định và nhất quán cao: Áp dụng công nghệ điều khiển đồng bộ tần số pha khóa (PLL) và cài đặt đồng bộ nguồn điện, đảm bảo độ ổn định tối ưu
• Dải tần số đầu vào rộng: 45Hz – 420Hz
• Trang bị hệ điều hành nhúng: Tạo ra giao diện người-máy linh hoạt và dễ sử dụng
• Cung cấp đầu ra so sánh cho 8 kênh: Chế độ đầu ra có thể lập trình được
• Phân tích hài: Các tham số phân tích có thể được thiết lập tự do, hỗ trợ hiển thị biểu đồ thanh và danh sách
• Hiển thị dạng sóng: Hiển thị dạng sóng tín hiệu đầu vào và dạng sóng công suất tích phân
• Hiển thị vector: Hiển thị vector của tín hiệu đầu vào
• Tích hợp năng lượng linh hoạt: Cung cấp khả năng điều khiển thời gian liên tục và điều khiển thủ công cho các hoạt động chạy và dừng của tích hợp năng lượng

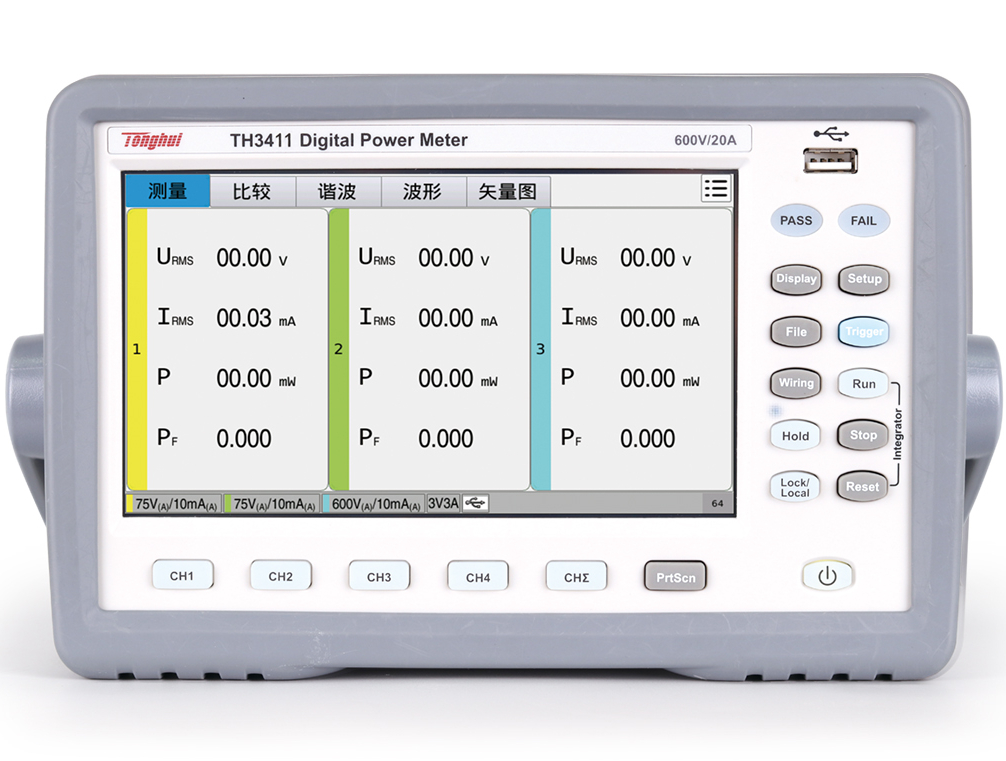

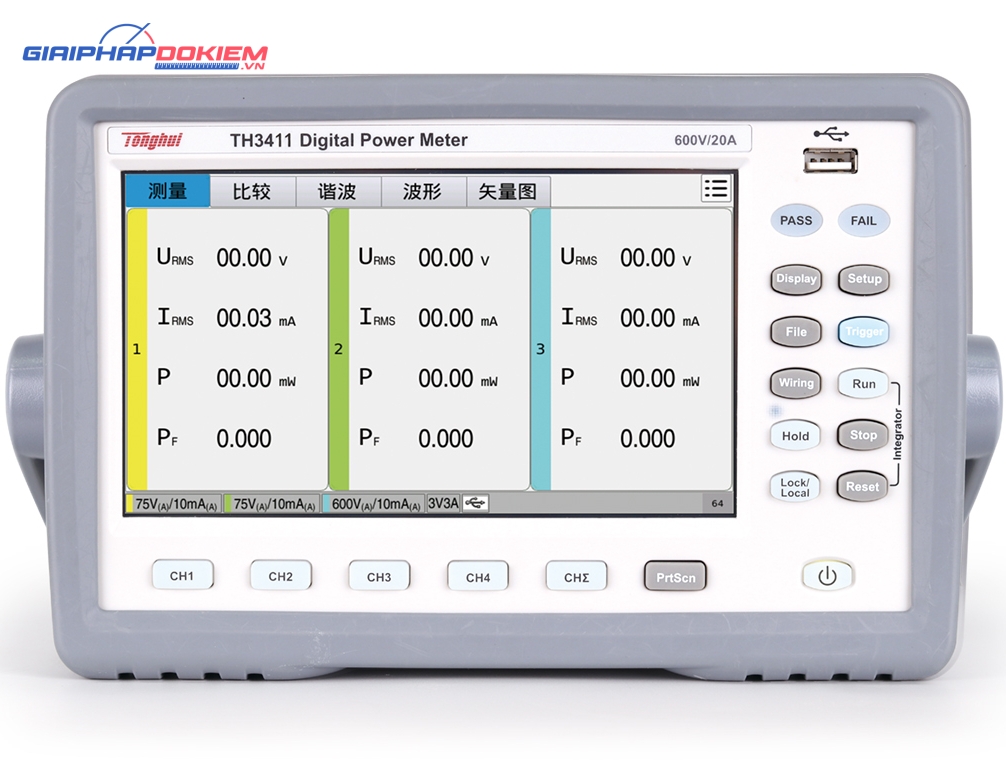

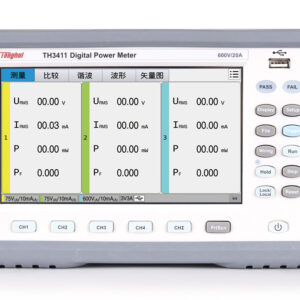

• Màn hình độ phân giải cao: Màn hình cảm ứng 7 inch với độ phân giải 800×600, hỗ trợ thao tác chuột
• Chức năng chụp màn hình: Cho phép hiển thị ảnh chụp màn hình
• Lưu trữ tệp: Hệ thống tệp mạnh mẽ, hỗ trợ lưu trữ qua USB
• Giao thức: Hỗ trợ SCPI và ModBus, cung cấp các lệnh điều khiển tiêu chuẩn cho tự động hóa hệ thống

Thông số kỹ thuật của Tonghui TH3411

Độ chính xác cơ bản

• 0.15% giá trị đọc + 0.2% dải đo + 1 chữ số

Điện áp

• Dải đo: 5V-75V/150V/300V/600V (Trở kháng đầu vào: 3MΩ)
• Độ phân giải: 0.01V

Dòng điện

• Dải đo:
  • 10mA/30mA/100mA/400mA (Trở kháng đầu vào: 200mΩ)
  • 1mA/3mA/10mA/40mA (Trở kháng đầu vào: 2Ω)
  • 1.5A/5A/20A (Trở kháng đầu vào: 4mΩ)
  • 150mA/500mA/2A (Trở kháng đầu vào: 40mΩ)
• Độ phân giải nhỏ nhất: 10μA | 1μA

Công suất của TH3411

• Dải đo:
  • 5mW-12kW | 0.5mW-1.2kW
• Độ phân giải nhỏ nhất: 0.01mW | 0.001mW

Tần số

• Dải đo: Dải tần số cơ bản: DC/45Hz-420Hz, băng thông: 21kHz, bộ lọc: 5kHz
• Độ phân giải nhỏ nhất: 0.01Hz

Hệ số công suất

• Dải đo: -1.000 – 1.000
• Độ phân giải nhỏ nhất: 0.001

Phân tích hài

• Độ chính xác: ±(5% giá trị đọc + 0.3% dải đo)

Tích hợp năng lượng

• Dải đo: 0-99999kWh
• Độ phân giải: 0.001Wh
• Độ chính xác: ±(0.2% giá trị đọc + 0.3% dải đo)

Đo thời gian năng lượng

• Dải đo: 0-9999:59:59
• Độ phân giải: 1s
• Độ chính xác: ±0.05%

Tốc độ đo

• Khoảng 7 lần/giây, khi chức năng hài hoặc dạng sóng mở: 4 lần/giây

Chức năng khóa

• Khóa dữ liệu

Chế độ dải đo

• Tự động / Thủ công

Trở kháng đầu vào

• ≥ 3MΩ (đối với điện áp đầu vào)

So sánh

• Báo động âm thanh và ánh sáng khi vượt quá giới hạn

Đầu ra

• 8 kênh đầu ra có thể lập trình được qua rơ-le

Giao diện truyền thông

• RS232C/RS485, USB DEVICE, USB HOST, LAN, HANDLER, WIFI (Hỗ trợ card mạng RTL8192 và MT7601)

Lưu trữ

• Lưu trữ dạng sóng qua USB, tệp cấu hình
