Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3422

Đặc điểm sản phẩm Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3422

Đồng hồ đo công suất kỹ thuật số đa kênh Tonghui TH3422 có các đặc điểm chính sau đây:

• Điện áp thử: 5-600V, độ phân giải: 0.01V
• Dòng điện thử: 0-2A, độ phân giải: 1uA
• Công suất thử: 0.5mW-1.2kW, độ phân giải: 0.001mW
• Thử nghiệm AC và DC
• Độ ổn định và tính nhất quán cao: Áp dụng điều khiển đồng bộ tần số bằng vòng khóa pha (PLL) và cài đặt đồng bộ nguồn điện
• Tần số đầu vào rộng: 45Hz-420Hz
• Được trang bị hệ điều hành nhúng, mang lại sự tương tác linh hoạt và dễ dàng giữa người và máy
• Cung cấp đầu ra so sánh của 8 kênh, và chế độ đầu ra có thể lập trình
• Phân tích hài: Các tham số phân tích có thể được thiết lập tự do, cung cấp dạng biểu đồ cột và dạng danh sách
• Hiển thị dạng sóng: Dạng sóng tín hiệu đầu vào / dạng sóng công suất tích hợp
• Hiển thị véc-tơ: Hiển thị véc-tơ của tín hiệu đầu vào
• Tích hợp năng lượng linh hoạt: Cung cấp điều khiển thời gian liên tục và điều khiển thủ công cho việc vận hành và dừng tích hợp năng lượng
• Hiển thị độ phân giải cao: Màn hình cảm ứng 7 inch, độ phân giải 800*600, hỗ trợ thao tác chuột
• Chức năng chụp màn hình
• Lưu trữ tệp: Hệ thống tệp mạnh mẽ, hỗ trợ lưu trữ qua U-disk
• Giao thức: Lệnh SCPI và lệnh ModBus

Thông số kỹ thuật của Tonghui TH3422

Thông số kỹ thuật Tonghui TH3422:

Độ chính xác cơ bản: 0.15% giá trị đọc + 0.2% dải đo + 1 chữ số

Điện áp

• Dải đo: 5V-75V / 150V / 300V / 600V
• Độ phân giải: 0.01V

Dòng điện

• Dải đo: 150mA / 500mA / 2A
• Độ phân giải nhỏ nhất: 1μA

Công suất

• Dải đo: 0.5mW-1.2kW
• Độ phân giải nhỏ nhất: 0.001W

Tần số

• Dải đo: Dải đo tần số cơ bản: DC / 45Hz-400Hz, băng thông: 21kHz, bộ lọc độ phân giải nhỏ nhất 5kHz
• Độ phân giải nhỏ nhất: 0.01Hz

Hệ số công suất

• Dải đo: -1.000 đến 1.000
• Độ phân giải nhỏ nhất: 0.001

Phân tích sóng hài

• Độ chính xác: ±(5% giá trị đọc + 0.3% dải đo)

Tích hợp công suất

• Dải đo: 0-99999kWh
• Độ phân giải: 0.001Wh
• Độ chính xác: ± (0.2% giá trị đọc + 0.3% dải đo)

Bộ định thời gian

• Dải đo: 0-9999:59:59
• Độ phân giải: 1s
• Độ chính xác: ±0.05%

Tốc độ đo TH3422

• Tốc độ đo thông thường: 7 lần/s
• Khi bật chức năng sóng hài: 4 lần/s

Chức năng khóa

• Chức năng khóa dữ liệu

Chế độ dải đo

• Chế độ: Tự động / Thủ công

Trở kháng vào

• Trở kháng vào: ≥ 3MΩ (tất cả giá trị điện áp)

Giao diện kết nối

• Cổng kết nối: RS232C / RS485, USB DEVICE, USB HOST, HANDLER

Lưu trữ

• Lưu trữ: Dạng sóng qua USB, tập tin xác lập

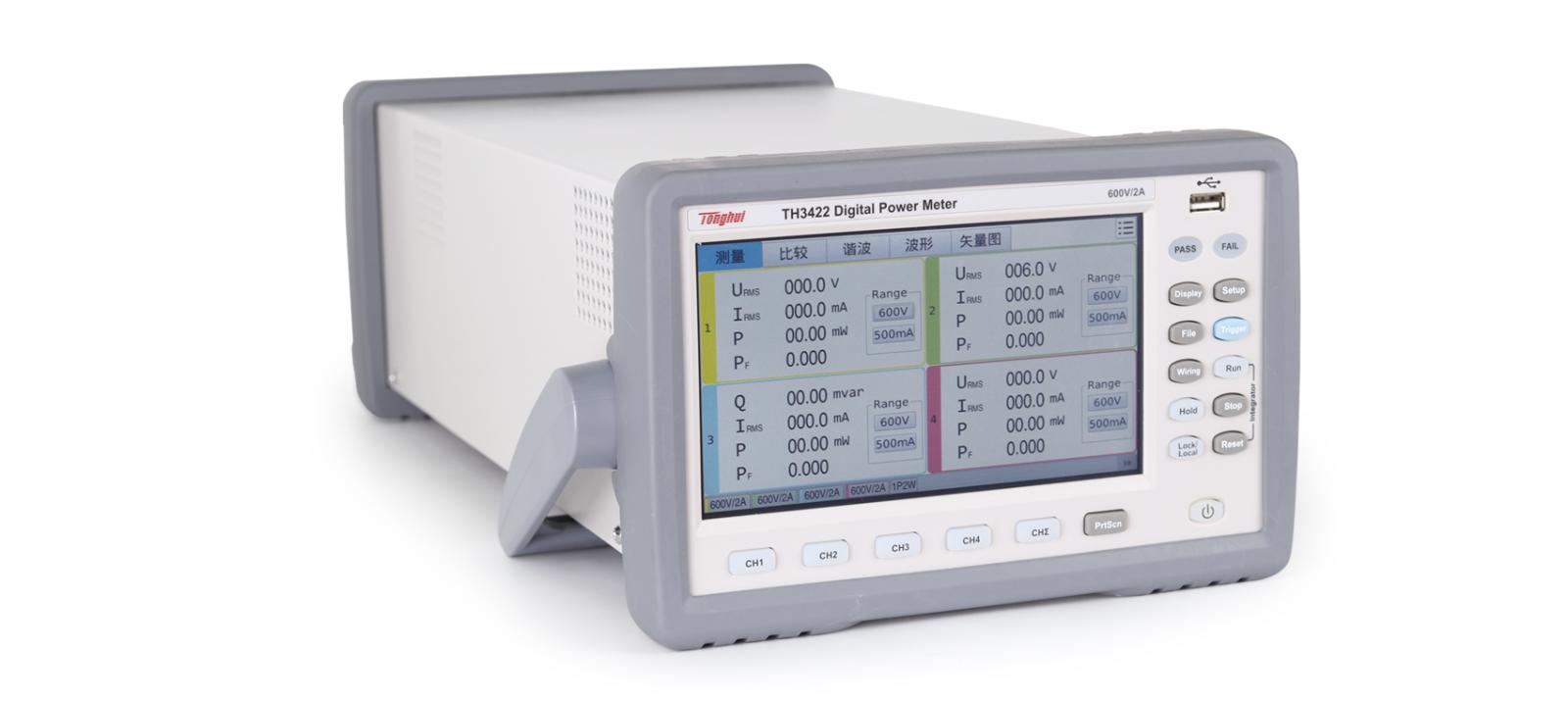

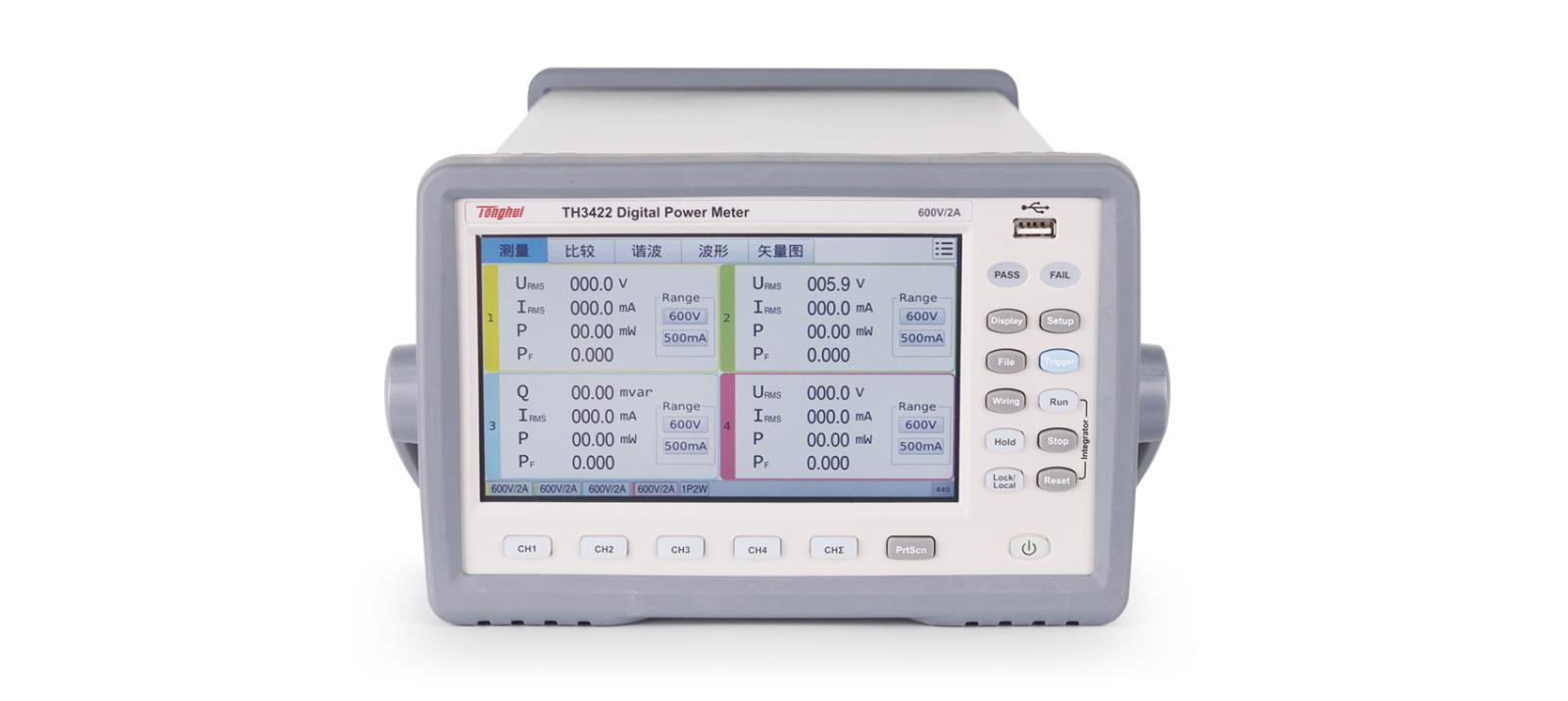

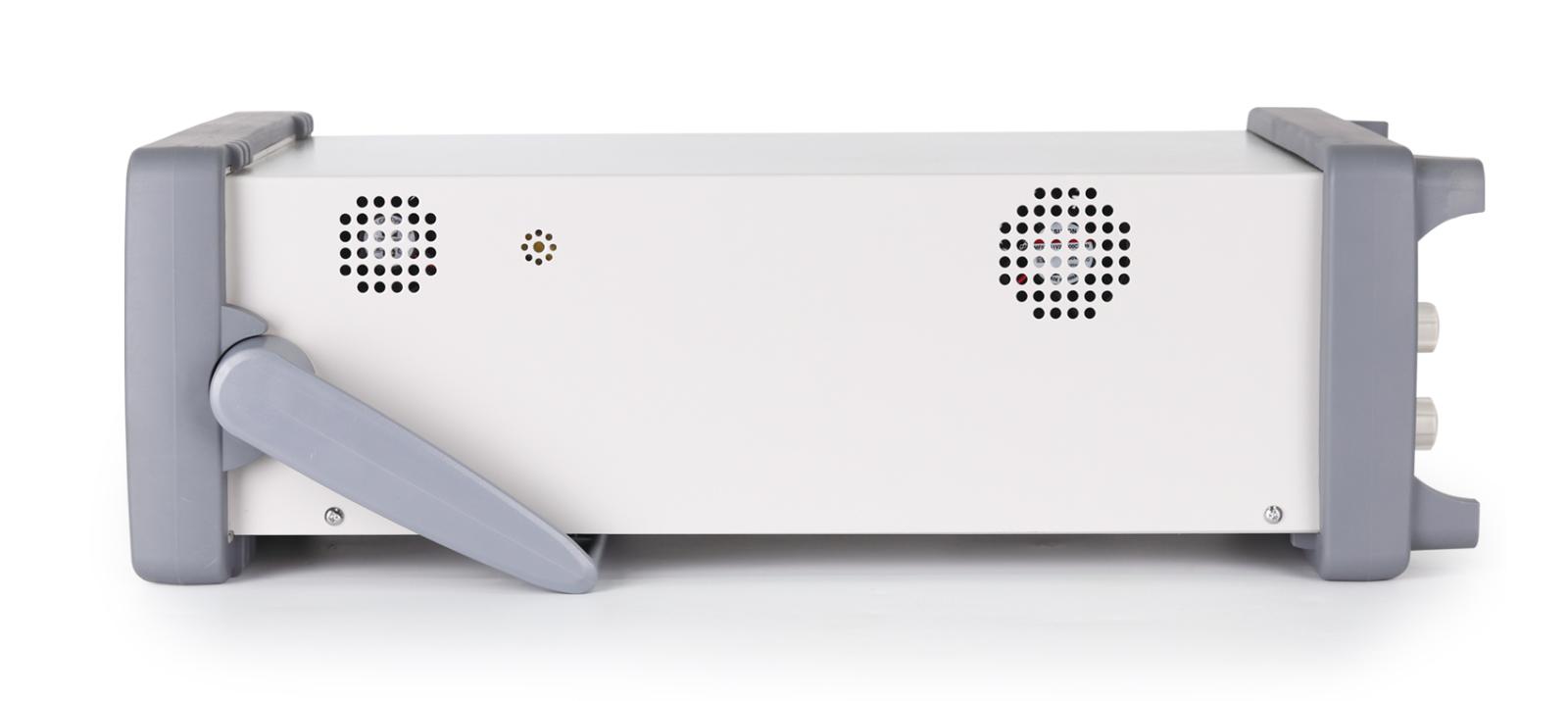

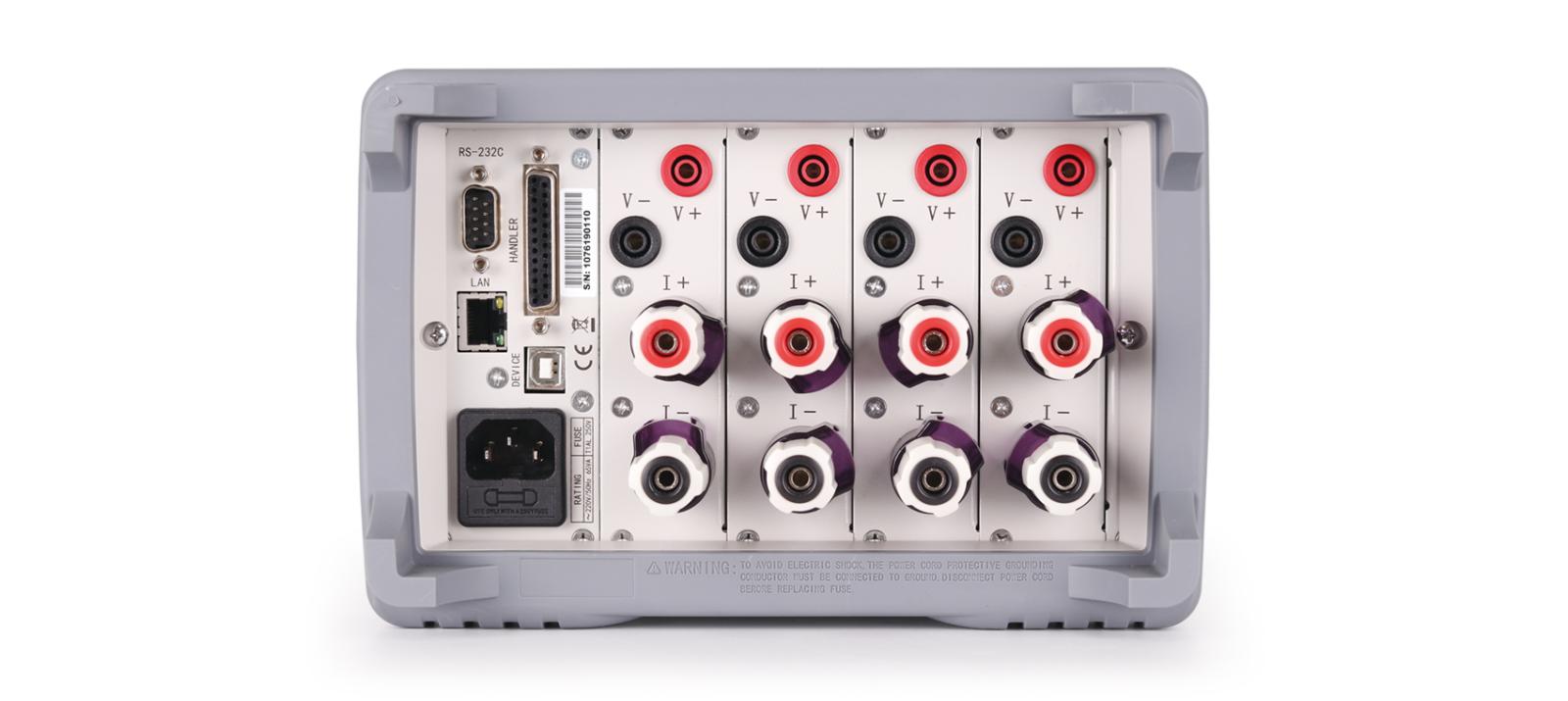

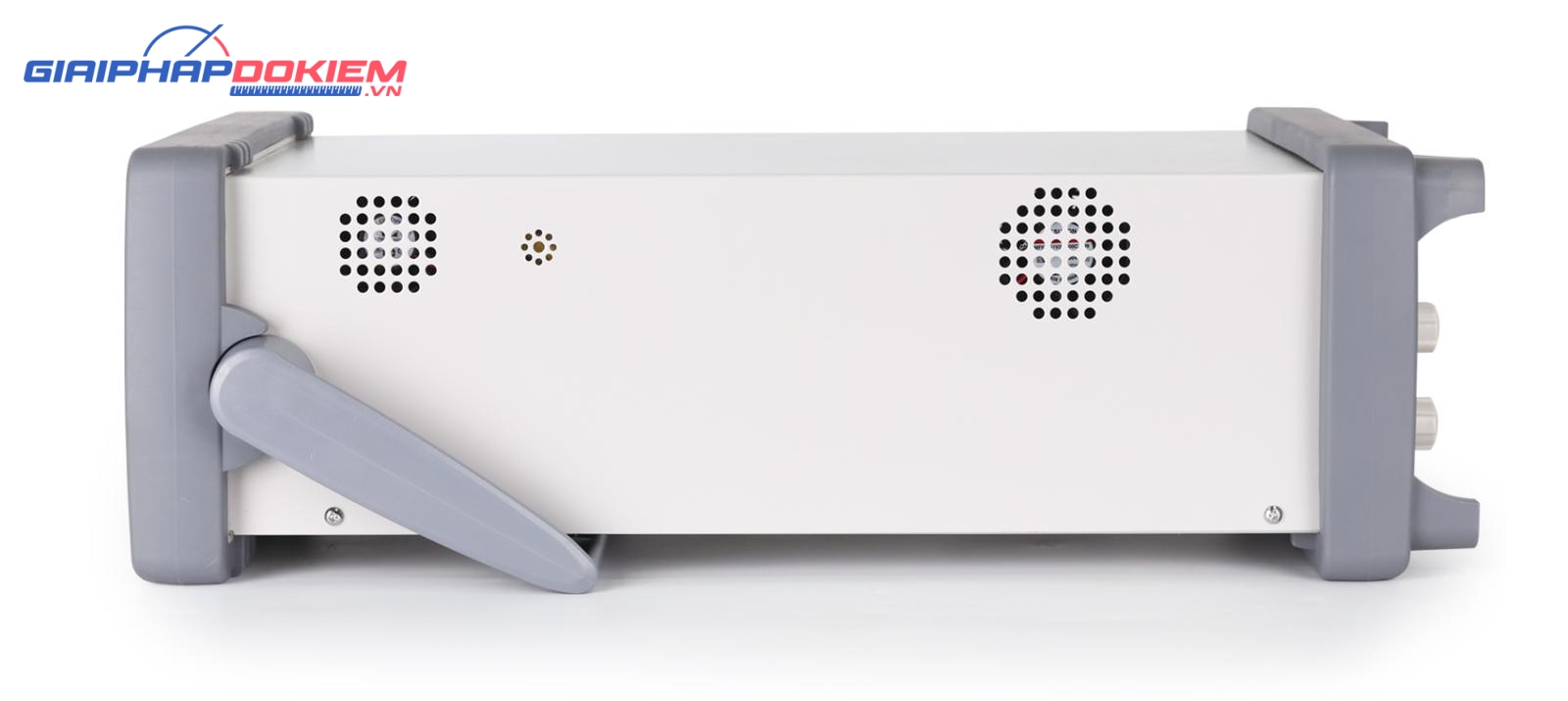

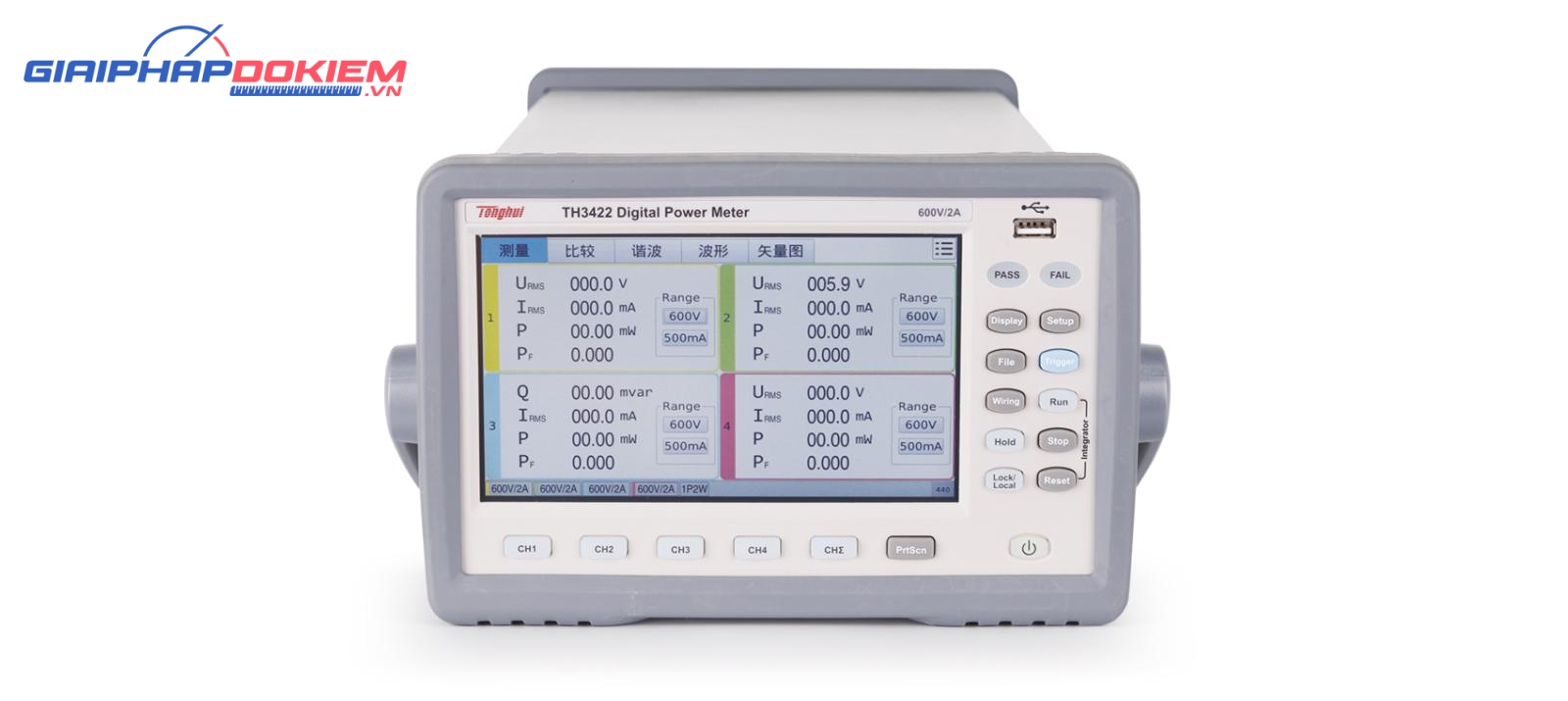

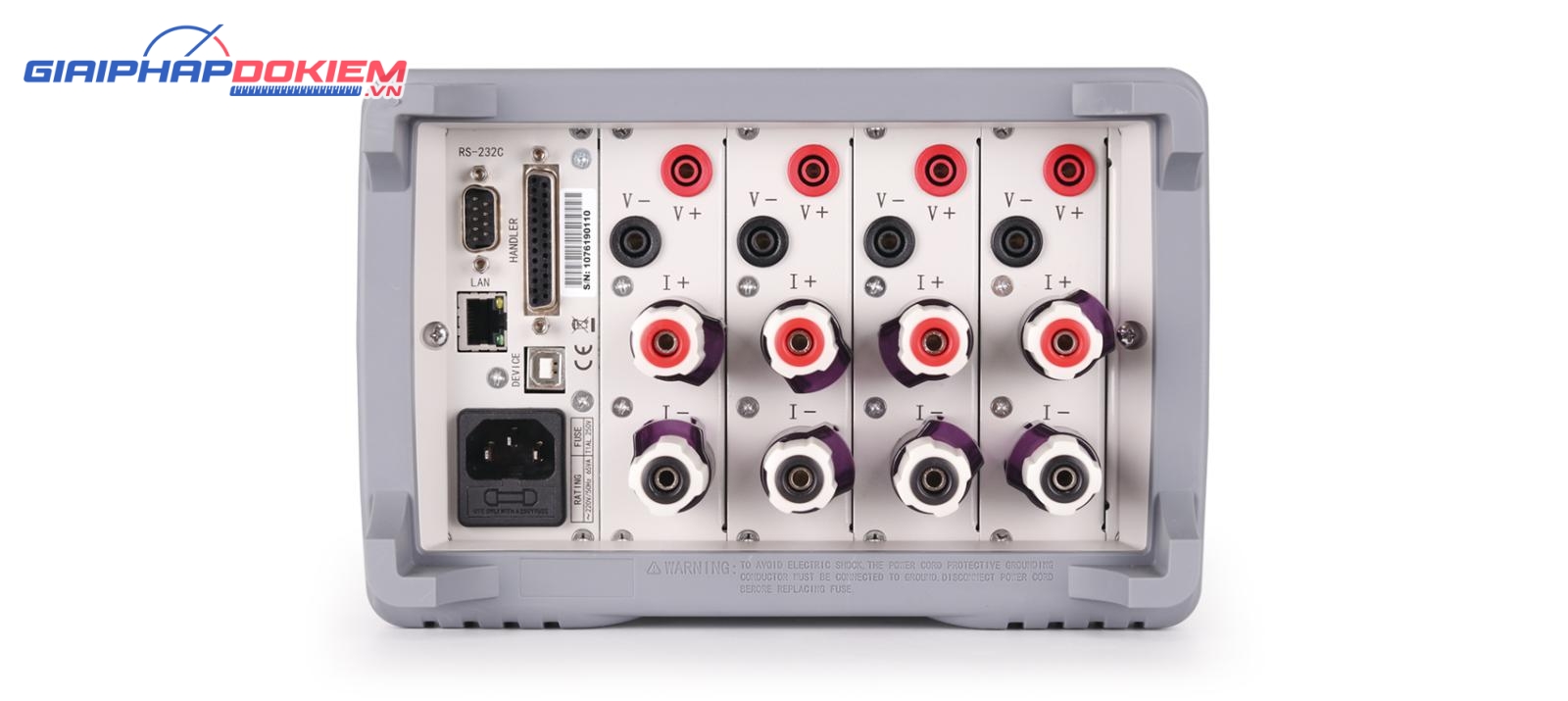

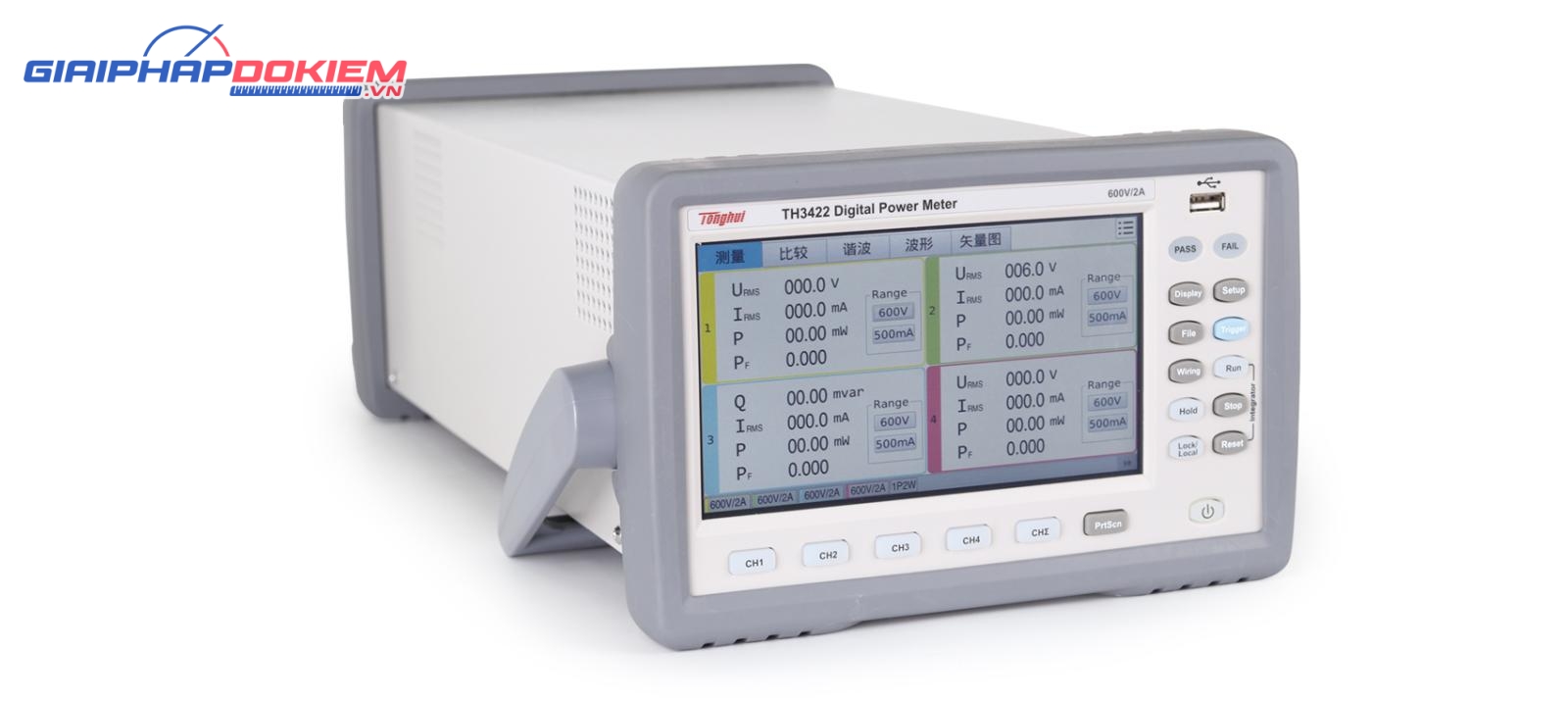

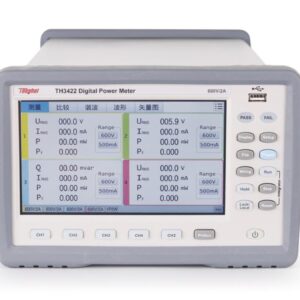

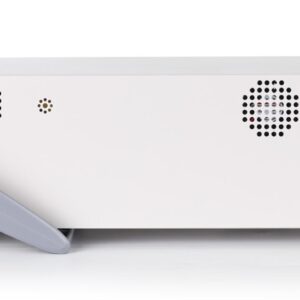

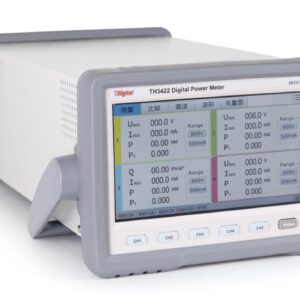

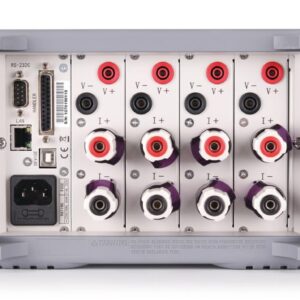

Hình ảnh của sản phẩm Tonghui TH3422
