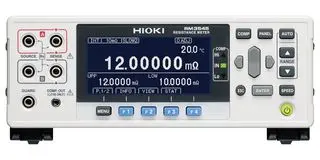

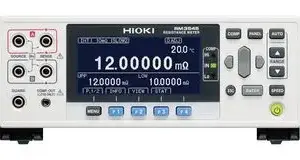

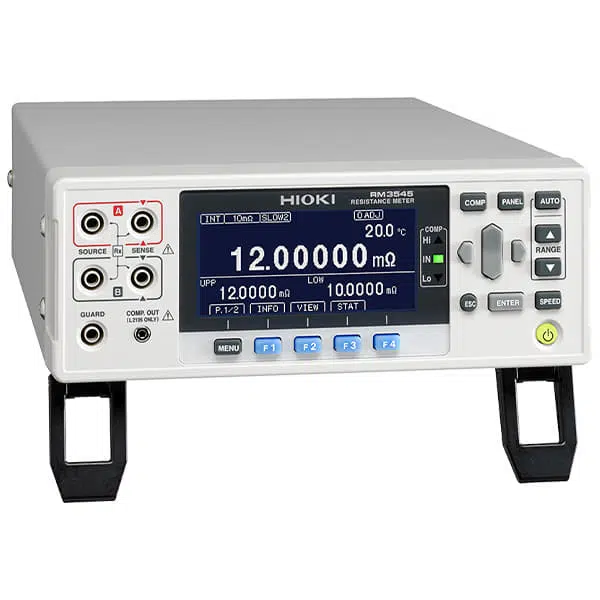

Đồng hồ đo điện trở Hioki RM3545-02

Giới thiệu đồng hồ đo điện trở Hioki RM3545-02

Lý tưởng cho các cơ sở nghiên cứu tiên tiến và sản xuất, đồng hồ đo điện trở Hioki RM3545-02 này cung cấp các phép đo chính xác về điện trở và nhiều hơn nữa. Với phạm vi đo điện trở từ 10 mΩ đến 1,000 MΩ, thiết bị này rất thích hợp để kiểm tra điện trở quấn của động cơ và máy biến áp, cũng như điện trở của rơ le tín hiệu và các bộ phận từ.

Tính năng của Hioki RM3545-02

• Lý tưởng để kiểm tra điện trở quấn của động cơ và máy biến áp, cũng như điện trở tiếp xúc của rơ le công suất, công tắc và kết nối.
• Cũng đo được điện trở của rơ le tín hiệu và các bộ phận từ.
• Rất tốt cho việc nghiên cứu tiên tiến và sản xuất.
• Đo điện trở từ 10 mΩ đến 1,000 MΩ.
• Tích hợp Bù Điện Áp Lệch (OVC) để sửa chữa các ảnh hưởng của EMF, cho phép bạn phân tích điện trở thấp tại các điểm hàn của thanh dẫn.
• Hioki RM3545-02 cung cấp kết quả chỉ trong thời gian ngắn nhất là 2.2 ms.
• Cung cấp độ chính xác cơ bản là 0.006% với độ phân giải tối đa 0.01 μΩ và dòng kiểm tra tối đa 1 A.
• Được trang bị giao diện RS-232C và USB 2.0.
• Có khả năng đánh giá các tín hiệu đa điểm với đơn vị ghép nối Z3003 (bán riêng) hỗ trợ, cho phép kết nối tới 20 kênh đo 4 điểm cuối.

Thông số kỹ thuật của RM3545-02

– Phạm vi đo lường:

• Từ 10 mΩ (có thể hiển thị đến 12.00000 mΩ với độ chính xác 10 nΩ) đến 1000 MΩ (có khả năng hiển thị tối đa là 1200.0 MΩ, độ chính xác đạt 100 kΩ), bao gồm 12 khoảng đo.
• Chế độ LP ON cho phép đo từ 1000 mΩ (hiển thị tối đa đạt 1200.00 mΩ, độ chính xác là 10 µΩ) đến 1000 Ω (với hiển thị tối đa 1200.00 Ω, độ chính xác là 10 mΩ), chia thành 4 khoảng.

– Độ chính xác của phép đo:

• Là ± 0.006% giá trị đọc cộng ± 0.001% giá trị toàn phạm vi.

– Cường độ dòng kiểm tra:

• Phạm vi từ 1 A DC giảm xuống 1 µA hoặc thấp hơn, [trong chế độ LP ON] từ 1 mA đến 5 µA DC.

– Điện áp khi mạch mở:

• 20 V DC cho phạm vi từ 10 kΩ trở lên và tối đa 5.5 V DC cho phạm vi dưới 1000 Ω [trong chế độ LP ON] lên đến 20 mV DC.

– Khả năng đo nhiệt độ của Hioki RM3545-02:

• Từ -10.0°C đến 99.9°C, đạt độ chính xác ± 0.50°C (khi kết hợp độ chính xác của cảm biến Z2001 và RM3545), và phạm vi từ -99.9°C đến 999.9°C cho đầu vào loại analog.

– Tốc độ phép đo:

• Có các tùy chọn Nhanh (2.2 ms), Trung bình (50 Hz: 21 ms, 60Hz: 18 ms), Chậm 1 (102 ms), Chậm 2 (202 ms).

– Chức năng nổi bật:

• Điều chỉnh nhiệt độ, chuyển đổi nhiệt độ, bù điện áp lệch (OVC), so sánh (ABS/REF%), phân loại, khóa các phím (Tắt, khóa menu, khóa toàn bộ), lựa chọn hiển thị số chữ số (7/6/5 chữ số), cài đặt tự động cho tần số nguồn (Tự động/50Hz/60Hz), tỷ lệ phần trăm, cài đặt âm thanh, giữ kết quả tự động, tính trung bình, thống kê, lưu và tải cài đặt, đầu ra D/A.

– Bộ ghép nối:

• Hỗ trợ bộ ghép nối Z3003 (cần mua thêm) cho phép kết nối tới 20 kênh đo 4 điểm cuối.

– Tùy chọn kết nối:

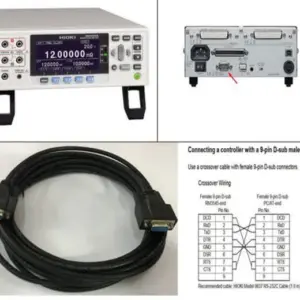

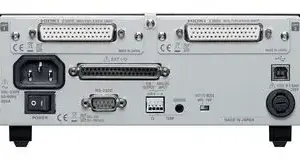

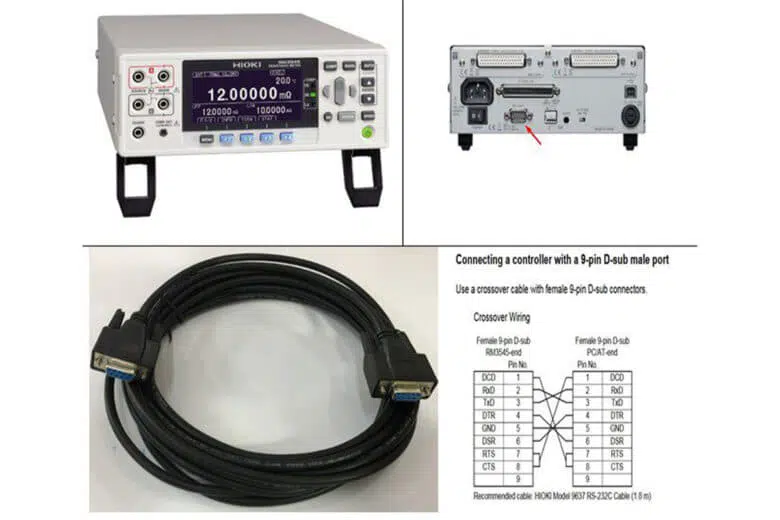

• Có thể lựa chọn từ RS-232C, máy in (RS-232C) hoặc USB. Cung cấp khả năng điều khiển từ xa, giám sát kết nối và xuất dữ liệu. Bộ nhớ lên tới 50 mục.

– Nguồn điện và kích thước:

• Sử dụng nguồn 100 V đến 240 V AC, 50 Hz/60 Hz, với công suất tiêu thụ tối đa là 40 VA.
• Kích thước của thiết bị là Rộng 215 mm × Cao 80 mm × Sâu 306.5 mm.

– Trọng lượng và bộ phụ kiện đi kèm Hioki RM3545-02:

– Trọng lượng thiết bị là 2.5 kg.

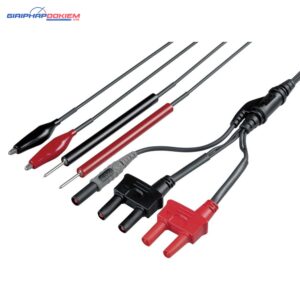

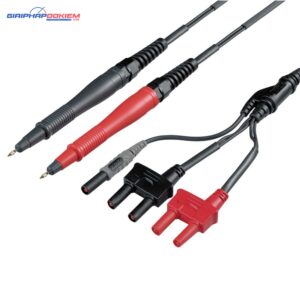

• Bộ phụ kiện bao gồm: Dây nguồn, Dây dẫn có kẹp L2101, Cảm biến nhiệt độ Z2001, Đầu nối I/O nam EXT, Sách hướng dẫn sử dụng, Đĩa ứng dụng, Cáp USB loại A-đến-B, và Cầu chì dự phòng.
