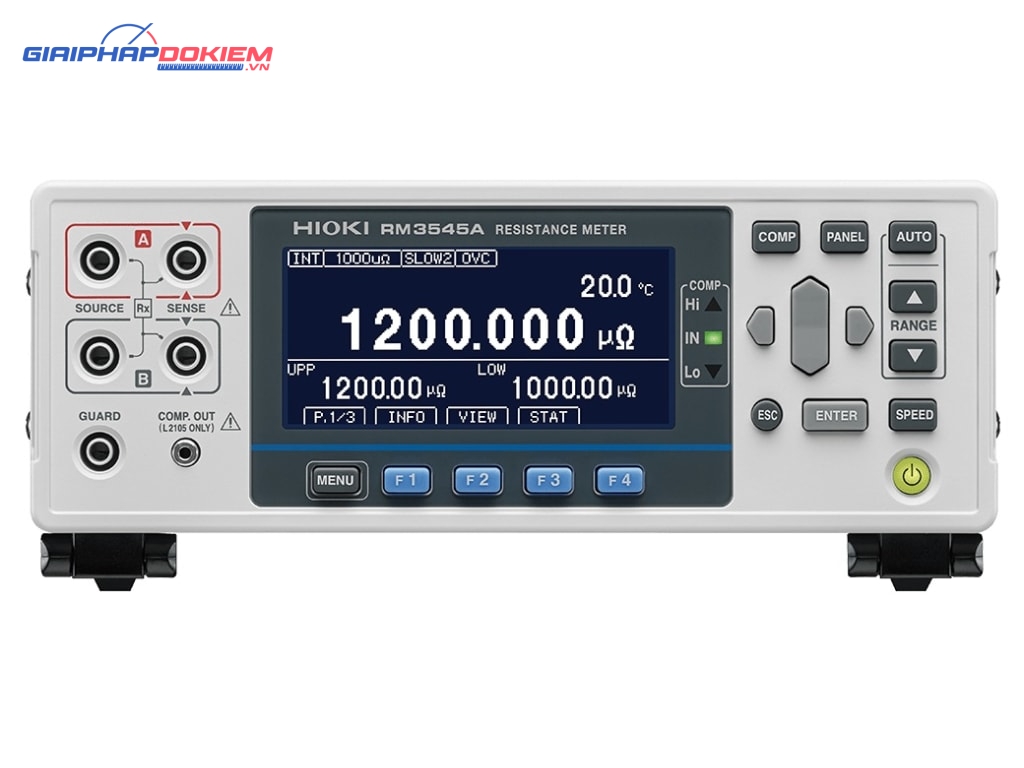

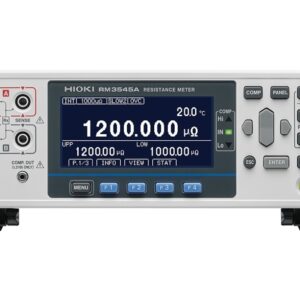

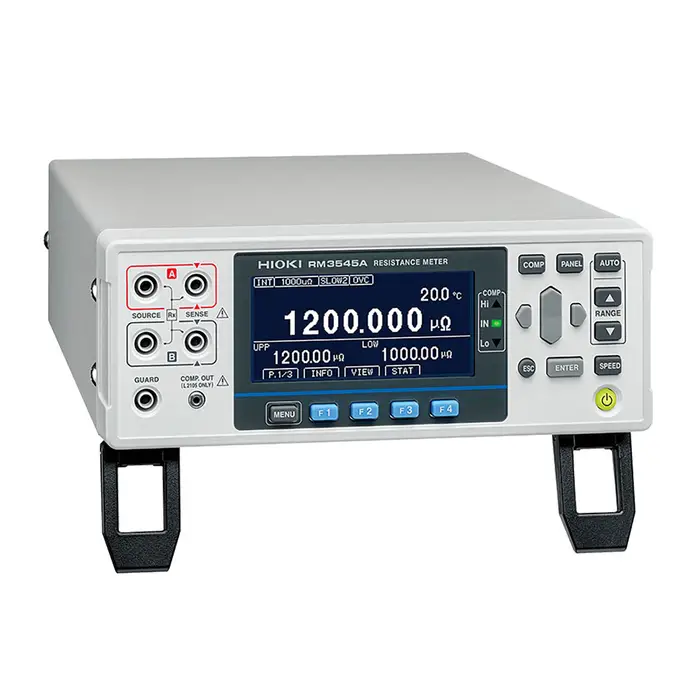

Đồng hồ đo điện trở Hioki RM3545A-1

Khi phương tiện di chuyển bằng điện ngày càng phổ biến, các nhà sản xuất đang phát triển các bộ phận có dòng điện và điện áp cao hơn. Vì lượng điện trở rất nhỏ cũng có thể có tác động đáng kể đến hiệu quả sử dụng năng lượng và an toàn nên cần phải kiểm soát chất lượng chính xác hơn, tập trung vào điện trở.

Máy đo điện trở Hioki RM3545A-1 tạo điều kiện đo điện trở chính xác và phù hợp cho các ứng dụng đa dạng trong dây chuyền phát triển và sản xuất.

Điện trở được đo bằng cách cho dòng điện chạy qua mục tiêu đo chẳng hạn như mối hàn. Đánh giá đạt và không đạt được tạo ra dựa trên sự thay đổi giá trị điện trở. Một mối hàn có điện trở thấp điển hình có thể có điện trở từ 10 μΩ đến 100 μΩ. Máy đo điện trở Hioki RM3545A-1 cung cấp phạm vi 1000 μΩ và độ phân giải 1 nΩ, cho phép đo các giá trị điện trở thấp với độ chính xác cao.

Nếu mối hàn không đủ thì giá trị điện trở của nó sẽ vượt quá giá trị điện trở của mối hàn không bị khuyết tật. Kết quả đạt và không đạt được tạo ra cho các mối hàn không bị khuyết tật và bị lỗi dựa trên sự khác biệt rất nhỏ về giá trị điện trở của chúng. Chất lượng mối hàn có thể được quản lý định lượng cho tất cả các mối hàn đi qua dây chuyền sản xuất, đảm bảo khả năng truy xuất nguồn gốc.

Chức năng hiệu chỉnh điện áp bù (OVC)Khi đo điện trở thấp, do điện áp được tạo ra khi các kim loại khác nhau tiếp xúc với nhau (được gọi là lực điện từ hoặc EMF), các giá trị đo có thể không ổn định. Hioki RM3545A-1 được tích hợp chức năng Bù điện áp bù đắp (OVC) để điều chỉnh các tác động của EMF, khiến thiết bị trở nên lý tưởng để đo điện trở thấp của các điểm hàn của thanh cái

Các giá trị điện trở thay đổi theo nhiệt độ. Để đảm bảo việc kiểm tra nhất quán với máy đo điện trở, cần loại bỏ ảnh hưởng của nhiệt độ. Hioki RM3545A-1 sẽ giúp bạn.

Chức năng điều chỉnh nhiệt độ (TC)

Các chức năng hiệu chỉnh nhiệt độ có thể chuyển đổi số đọc thành giá trị điện trở ở nhiệt độ tham chiếu do người dùng chỉ định và hiển thị kết quả, ngay cả đối với các vật liệu như dây đồng có điện trở thay đổi theo nhiệt độ.

Chức năng hiệu chỉnh nhiệt độ của Hioki RM3545A-1 chuyển đổi giá trị điện trở đo được Rt ở nhiệt độ hiện tại t thành giá trị điện trở Rt0 ở nhiệt độ tham chiếu t0, như trong hình. Cảm biến nhiệt độ Z2001 (phụ kiện đi kèm) được sử dụng để thực hiện hiệu chỉnh nhiệt độ.

Chức năng đo nhiệt độ

Khi sử dụng Cảm biến nhiệt độ Z2001, thiết bị có thể đo nhiệt độ với độ chính xác cao (± 0,5°C). Nó cũng có thể chấp nhận đầu vào tương tự từ nhiệt kế bức xạ (0 V đến 2 V).

Chức năng chuyển đổi nhiệt độ (ΔT)

Chức năng này tính toán và hiển thị mức tăng nhiệt độ từ giá trị điện trở đo được và nhiệt độ môi trường

Dưới đây là các tính năng chính về cách Hioki RM3545A-1 cách mạng hóa việc kiểm tra tự động trong phép đo điện trở.

Dung sai kháng đường cao

Đo chính xác điện trở thấp đòi hỏi phạm vi có độ chính xác cao với dòng điện đo lớn, nhưng thách thức nảy sinh do hệ thống dây cáp và điện trở tiếp xúc của đầu dò, được gọi là điện trở đường dẫn. Hioki RM3545A-1, với khả năng chịu trở kháng đường truyền cao hơn, đã vượt qua những thách thức này, đảm bảo tích hợp liền mạch vào các hệ thống khác mà không cần lo lắng về điện trở nối dây hoặc tiếp xúc.

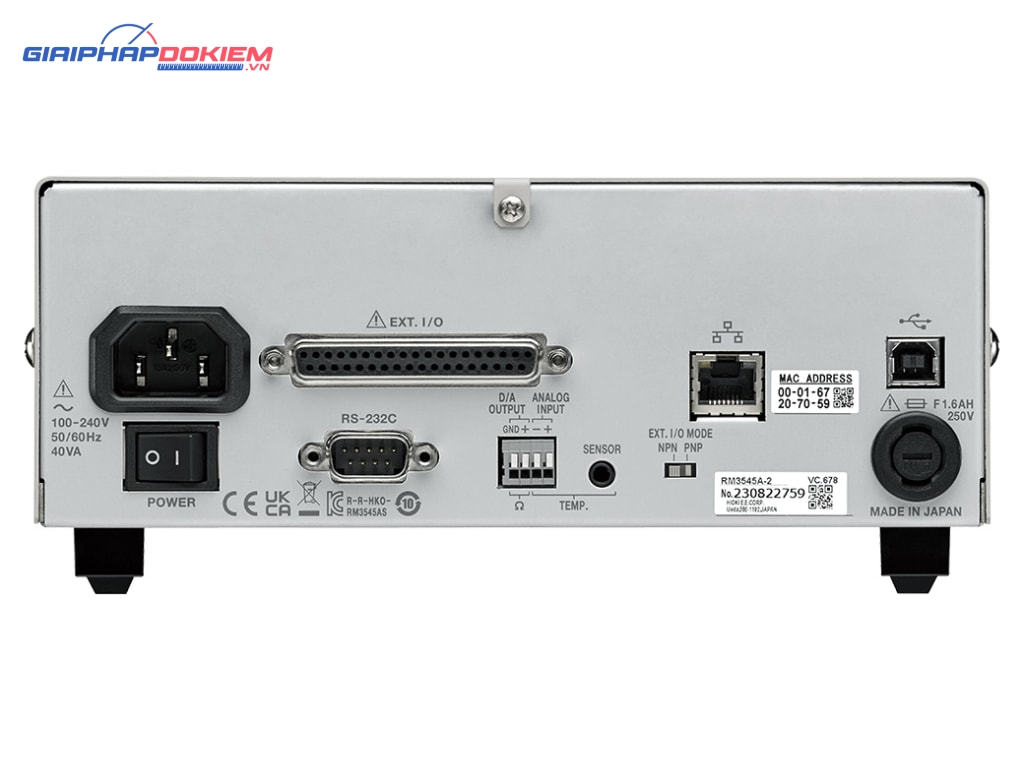

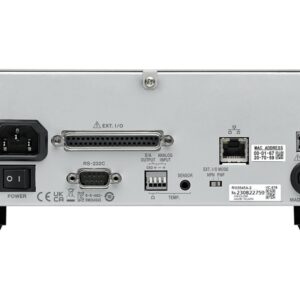

Giao diện mạng LAN

Thiết bị này cũng có giao diện LAN tiêu chuẩn để có thể dễ dàng trao đổi dữ liệu với các thiết bị khác như máy tính và PLC.

Tốc độ đo nhanh

Tốc độ đo nhanh (21 ms) sẽ tăng tốc độ kiểm tra và do đó tăng tốc độ sản xuất.
