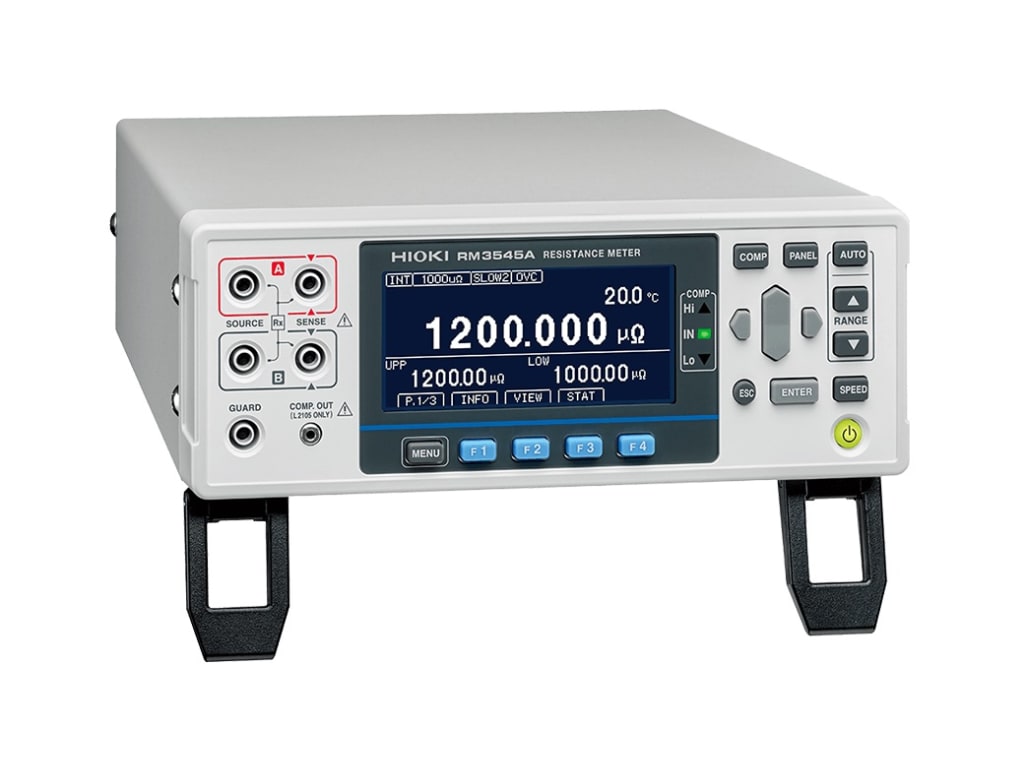

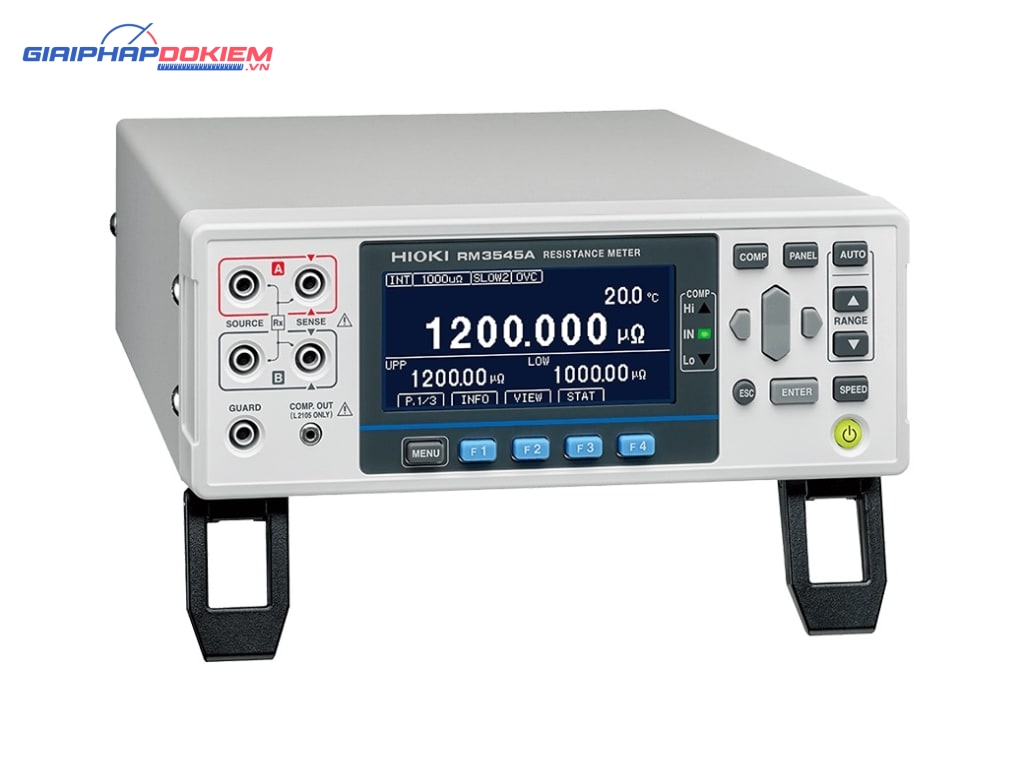

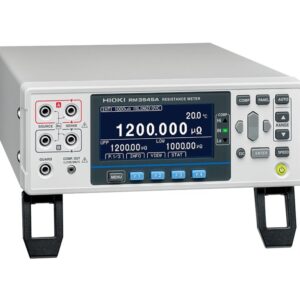

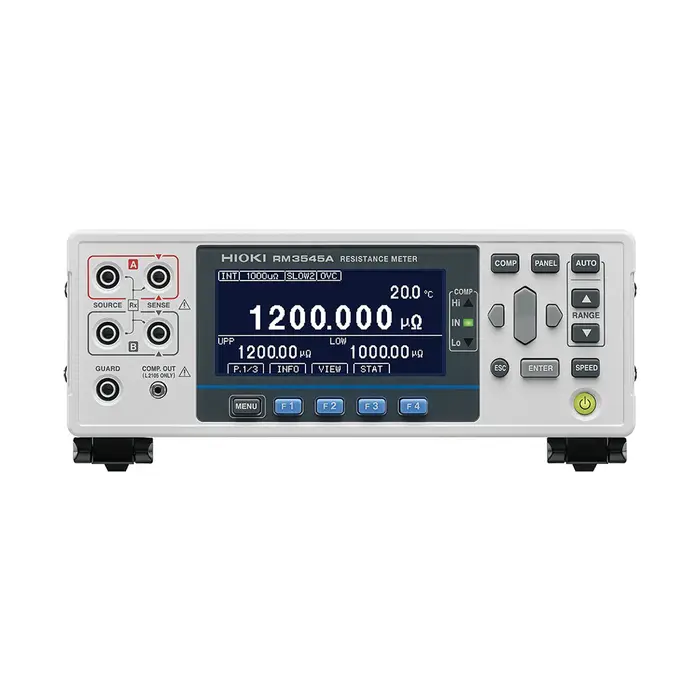

Đồng hồ đo điện trở Hioki RM3545A-2

Name: Đồng hồ đo điện trở Hioki RM3545A-2 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: RM3545A-2
Availability: InStock
Rating: 5 (5 reviews)

Giá (chưa VAT): 0₫

Giá (gồm VAT 8%): 0₫

Model: RM3545A-2

Tình trạng: Còn hàng

Nhà sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

PHỤ KIỆN KÈM THEO

Đặc điểm nổi bật của đồng hồ đo điện trở Hioki RM3545A-2

Hioki RM3545A-2 sở hữu nhiều đặc điểm nổi bật như:

Độ chính xác cơ bản 0,045%, tối đa 1 nΩ. độ phân giải, tối đa 1A. kiểm tra hiện tại.
Đo từ 1 nΩ (dòng thử nghiệm 1 A) đến 1200 MΩ.
Được trang bị các tính năng tiên tiến, đảm bảo đo điện trở chính xác (OVC, đo nhiệt độ và chức năng hiệu chỉnh).
Dung sai điện trở đường dẫn cao cho phép tích hợp liền mạch vào hệ thống kiểm tra tự động, loại bỏ những lo ngại về điện trở dây hoặc tiếp xúc
Các tính năng liên lạc, kiểm tra liên lạc, so sánh, điều khiển và liên lạc nâng cao

Bộ đo điện trở (Hỗ trợ các bộ ghép kênh, L2101, Z2001)

Khi các loại phương tiện sử dụng điện ngày càng trở nên thông dụng, các nhà chế tạo đang nỗ lực nâng cao cấp các thành phần hoạt động ở mức dòng điện và điện áp lớn hơn. Do đó, việc kiểm tra và quản lý chất lượng một cách chính xác, đặc biệt là liên quan đến điện trở, trở nên cực kỳ quan trọng bởi vì ngay cả những giá trị điện trở cực thấp cũng ảnh hưởng đáng kể đến hiệu quả sử dụng năng lượng và tính an toàn.

Đồng hồ đo điện trở Hioki RM3545A-2 đáp ứng nhu cầu đo lường điện trở một cách chính xác và thích hợp cho nhiều loại ứng dụng khác nhau, từ giai đoạn phát triển đến sản xuất. Thiết bị này có khả năng tương thích với tối đa hai bộ ghép kênh Z3003, được bán riêng lẻ.

Đo các giá trị điện trở thấp ở độ chính xác cao và độ phân giải cao, 1 nΩ

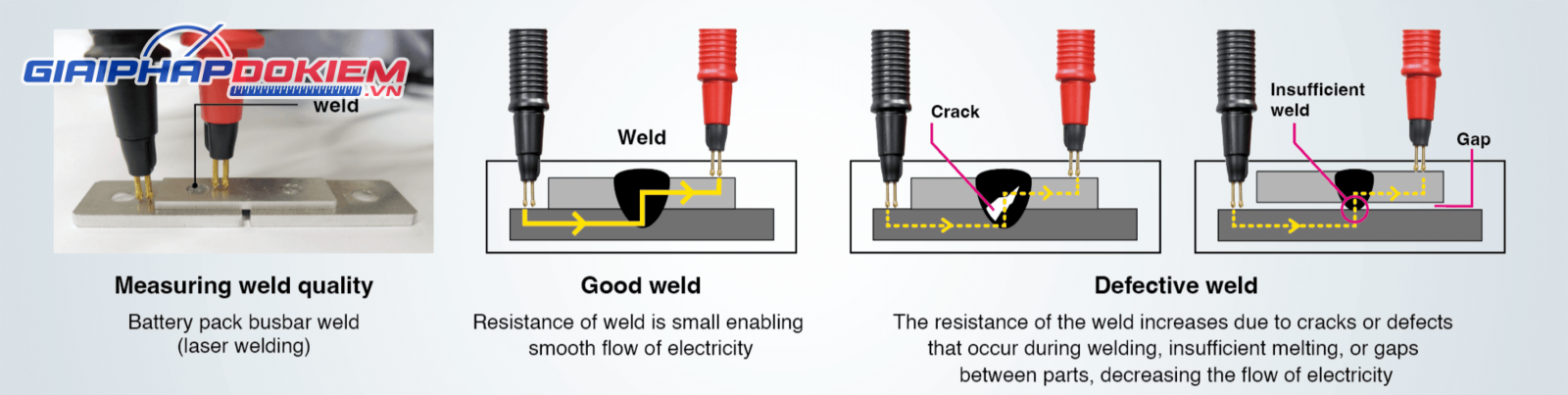

Điện trở được xác định khi dòng điện được áp dụng qua đối tượng cần đo, như mối hàn, với việc phân loại thành phẩm dựa vào biến động trong giá trị điện trở. Một mối hàn tốt thường sẽ có điện trở nằm trong khoảng từ 10 micro Ohm đến 100 micro Ohm. Thiết bị đo điện trở Hioki RM3545A-2, với dải đo lên đến 1000 micro Ohm và độ phân giải 1 nano Ohm, là công cụ lý tưởng để đo lường chính xác các giá trị điện trở thấp.

Mối hàn không đạt chuẩn sẽ hiện lên với giá trị điện trở cao hơn so với một mối hàn không có khuyết tật. Đánh giá này giúp phân biệt giữa mối hàn tốt và mối hàn lỗi dựa trên sự chênh lệch nhỏ về điện trở. Quy trình này cho phép kiểm soát chất lượng mối hàn một cách định lượng trong suốt quá trình sản xuất, bảo đảm tính minh bạch và khả năng theo dõi nguồn gốc cho từng mối hàn.

Đảm bảo độ chính xác trong đo điện trở

Chức năng hiệu chỉnh điện áp bù (OVC)Trong quá trình đo lường điện trở thấp, việc tạo ra điện áp do sự tiếp xúc giữa các kim loại khác nhau (hiện tượng được biết đến là lực điện từ hoặc EMF) có thể gây ra sự không ổn định trong các giá trị đo được.

Đồng hồ đo điện trở Hioki RM3545A-2 được trang bị tính năng Bù điện áp (OVC), cho phép khắc phục những ảnh hưởng của EMF. Nhờ vậy, thiết bị này trở thành lựa chọn hoàn hảo cho việc đo điện trở thấp ở các điểm hàn của thanh cái, đảm bảo cho kết quả đo được chính xác và ổn định hơn.

Hệ số kháng nhiệt độ

Giá trị điện trở biến đổi tùy thuộc vào nhiệt độ, vì vậy để duy trì sự nhất quán trong quá trình kiểm tra sử dụng máy đo điện trở, việc loại bỏ tác động của nhiệt độ trở nên quan trọng. Hioki RM3545A-2 được thiết kế để giải quyết vấn đề này, giúp người dùng có thể đo điện trở mà không lo lắng về sự ảnh hưởng của biến đổi nhiệt độ đến kết quả đo, đảm bảo cho các phép đo được chính xác và đáng tin cậy.

Chức năng điều chỉnh nhiệt độ (TC)

Các chức năng hiệu chỉnh nhiệt độ có thể chuyển đổi số đọc thành giá trị điện trở ở nhiệt độ tham chiếu do người dùng chỉ định và hiển thị kết quả, ngay cả đối với các vật liệu như dây đồng có điện trở thay đổi theo nhiệt độ.

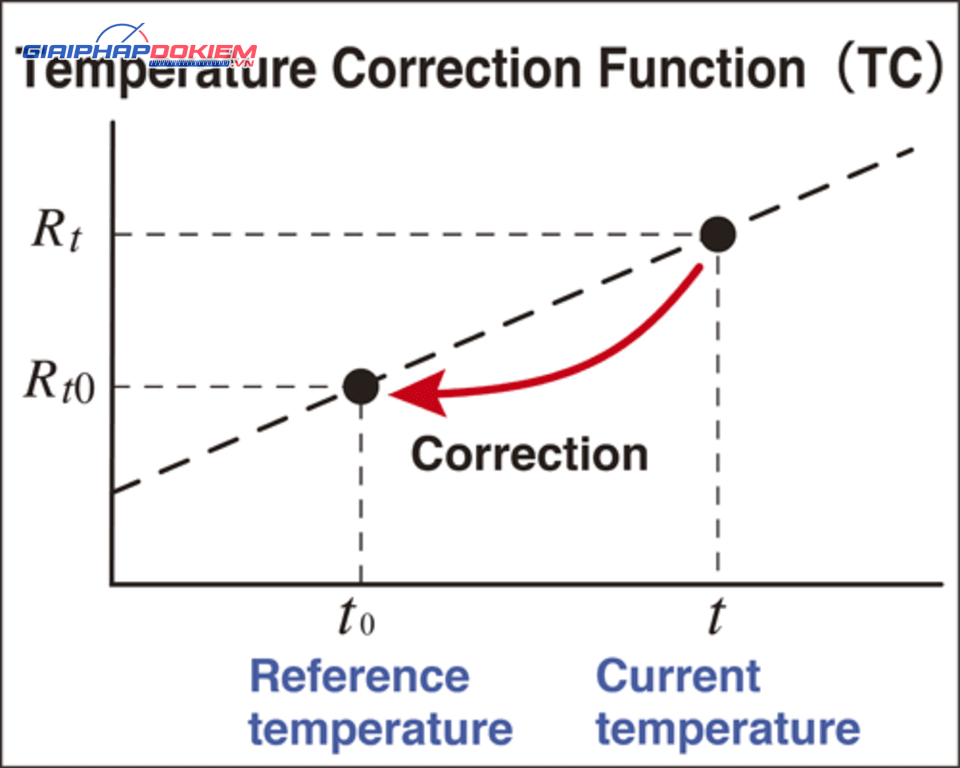

Chức năng hiệu chỉnh nhiệt độ của Hioki RM3545A-2 chuyển đổi giá trị điện trở đo được Rt ở nhiệt độ hiện tại t thành giá trị điện trở Rt0 ở nhiệt độ tham chiếu t0, như trong hình. Cảm biến nhiệt độ Z2001 (phụ kiện đi kèm) được sử dụng để thực hiện hiệu chỉnh nhiệt độ.

Chức năng đo nhiệt độ

Khi kết hợp với Cảm biến nhiệt độ Z2001, thiết bị có khả năng đo nhiệt độ một cách chính xác với sai số chỉ ±0,5°C. Điều này không chỉ nâng cao độ chính xác của việc đo nhiệt độ mà còn cho phép thiết bị tương thích và nhận đầu vào từ nhiệt kế bức xạ, với dải đầu vào từ 0 V đến 2 V, làm mở rộng khả năng ứng dụng của thiết bị trong việc đo và hiệu chỉnh nhiệt độ cho các quá trình cụ thể.

Chức năng chuyển đổi nhiệt độ (ΔT)

Chức năng này có khả năng tính toán và trực quan hóa mức độ tăng nhiệt độ dựa trên giá trị điện trở được đo lường cùng với nhiệt độ môi trường xung quanh. Điều này cho phép người dùng hiểu rõ hơn về ảnh hưởng của nhiệt độ đến điện trở và cung cấp thông tin quý giá trong việc đánh giá hiệu suất và độ tin cậy của các linh kiện điện tử dưới các điều kiện môi trường khác nhau.

Nhúng vào hệ thống kiểm tra tự động mà không cần phải lo lắng về điện trở dây hoặc điện trở tiếp xúc

Dưới đây là các tính năng chính về cách Hioki RM3545A-2 cách mạng hóa việc kiểm tra tự động trong phép đo điện trở.

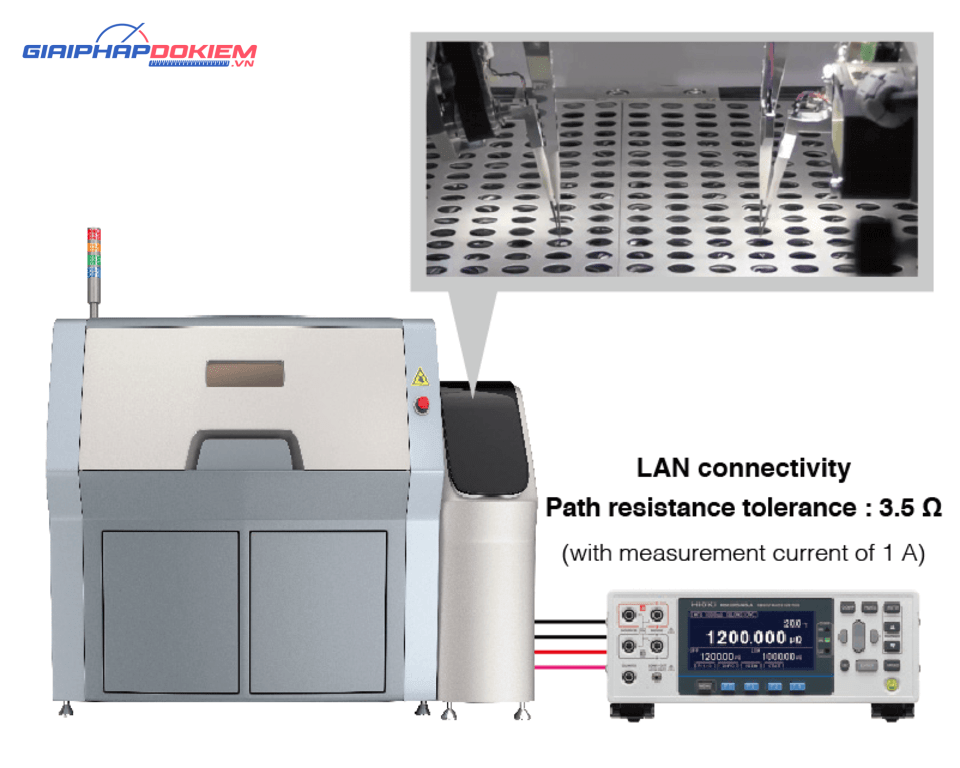

Dung sai kháng đường cao

Để đo lường điện trở thấp một cách chính xác, yêu cầu phải có một phạm vi đo có độ chính xác cao cùng với khả năng sử dụng dòng điện đo lớn. Một trong những thách thức lớn trong quá trình này là sự xuất hiện của điện trở đường dẫn, bao gồm cả hệ thống dây cáp và điện trở tiếp xúc tại các điểm đầu dò, gây ra sự chênh lệch và sai số trong kết quả đo.

Tuy nhiên, Hioki RM3545A-2 đã được thiết kế để giải quyết vấn đề này, với khả năng chịu được trở kháng đường truyền cao, cho phép thiết bị này vượt qua những thách thức liên quan đến điện trở đường dẫn và tích hợp một cách liền mạch vào các hệ thống kiểm tra khác mà không cần phải lo lắng về vấn đề điện trở của dây dẫn hoặc điểm tiếp xúc.

Giao diện mạng LAN

Thiết bị này cũng có giao diện LAN tiêu chuẩn để có thể dễ dàng trao đổi dữ liệu với các thiết bị khác như máy tính và PLC.

Tốc độ đo nhanh

Tốc độ đo nhanh (21 ms) sẽ tăng tốc độ kiểm tra và do đó tăng tốc độ sản xuất.

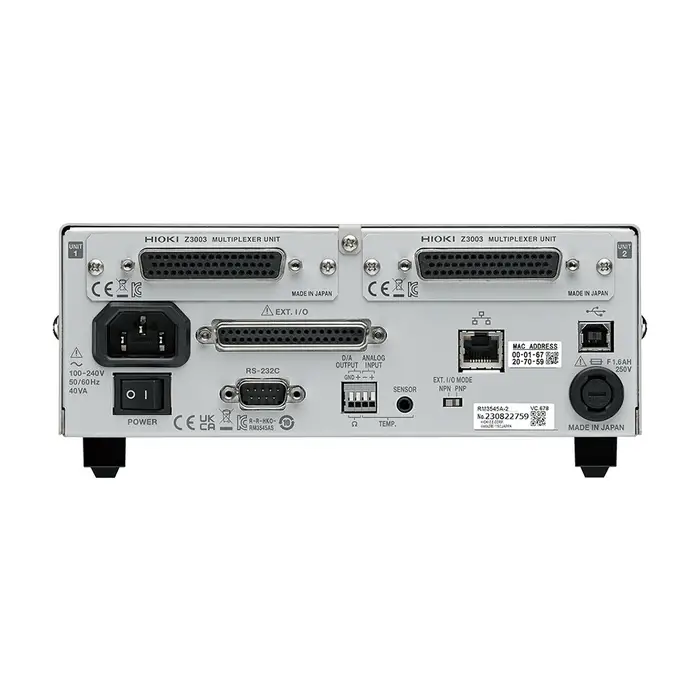

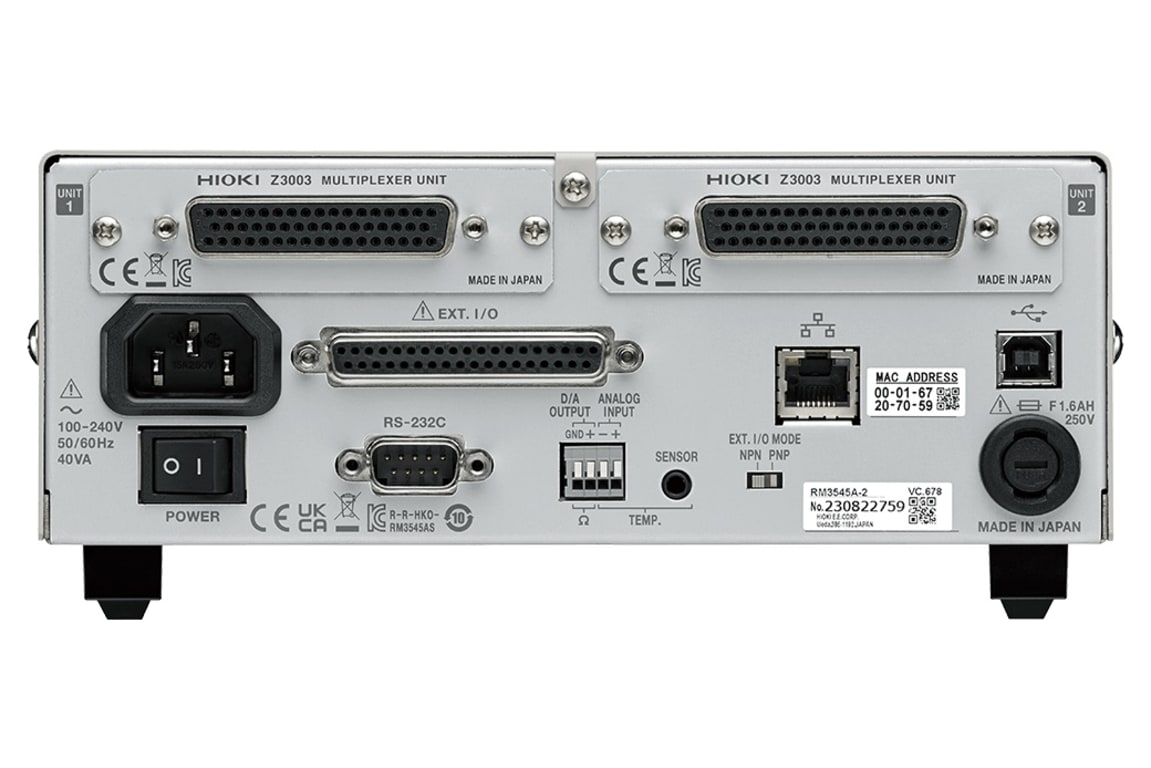

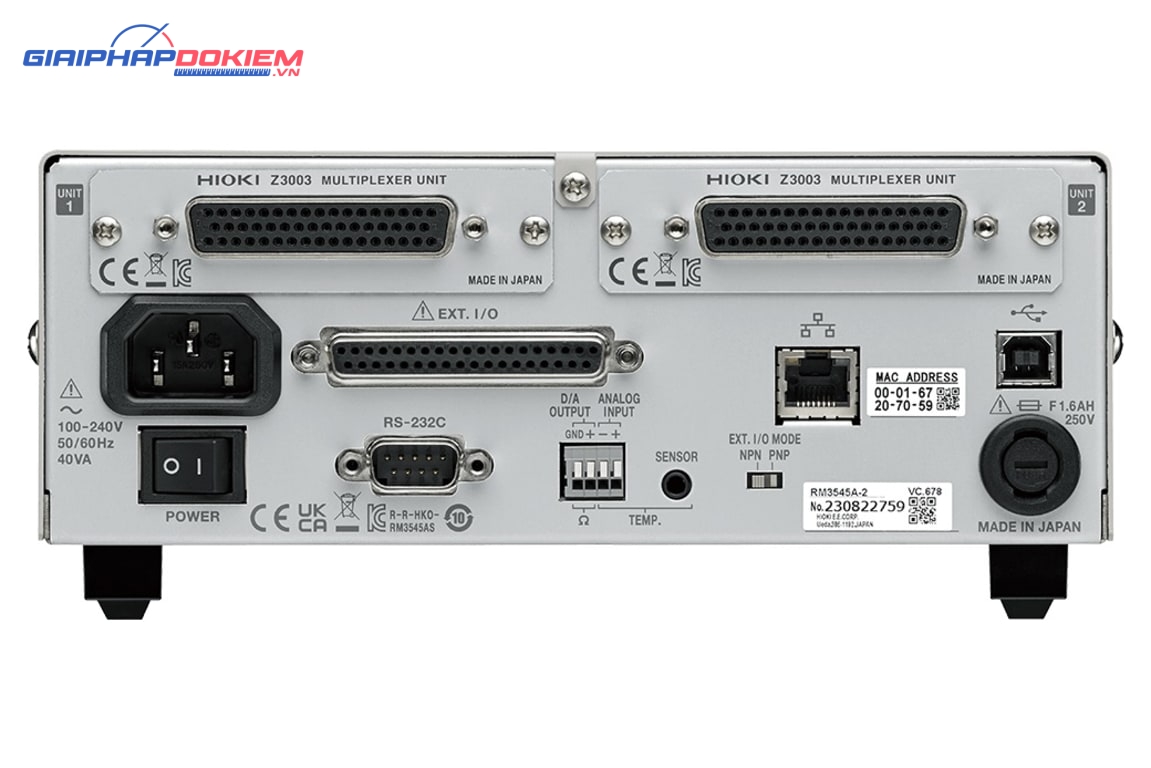

Hỗ trợ bộ ghép kênh (Bộ ghép kênh được bán riêng)

RM3545A-2 có thể được trang bị tối đa hai Bộ ghép kênh Z3003 tùy chọn, cho phép nó đo tới 20 kênh (sử dụng phương pháp 4 đầu cuối)
Bộ ghép kênh Z3003 được bán riêng

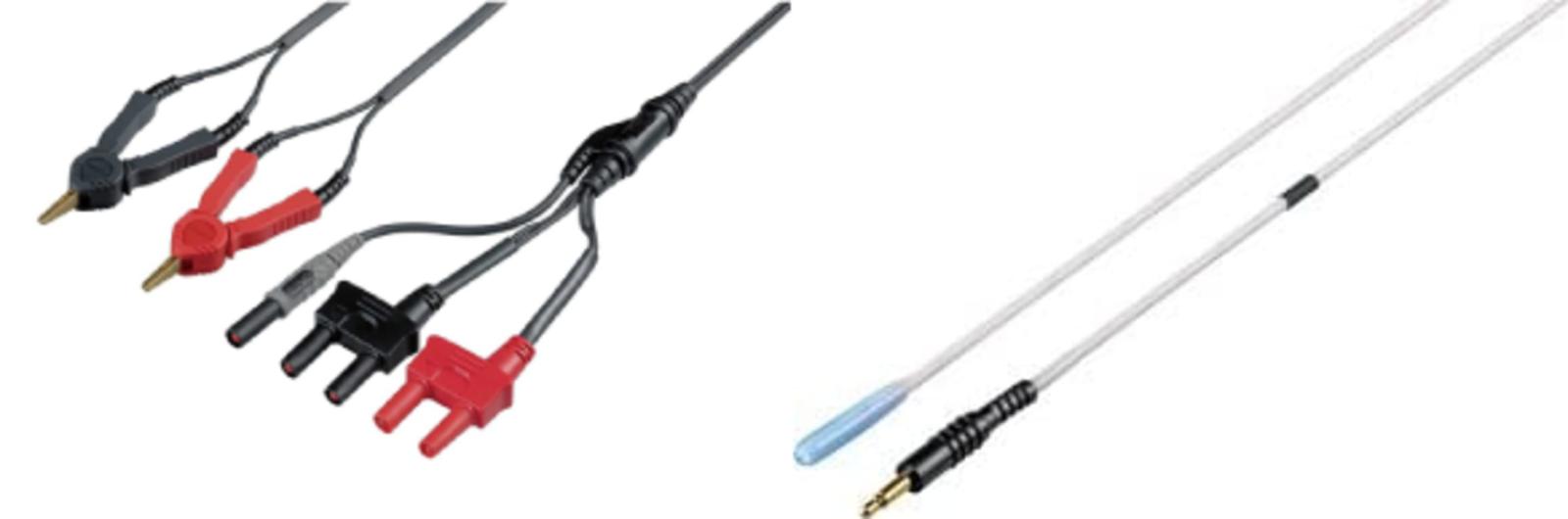

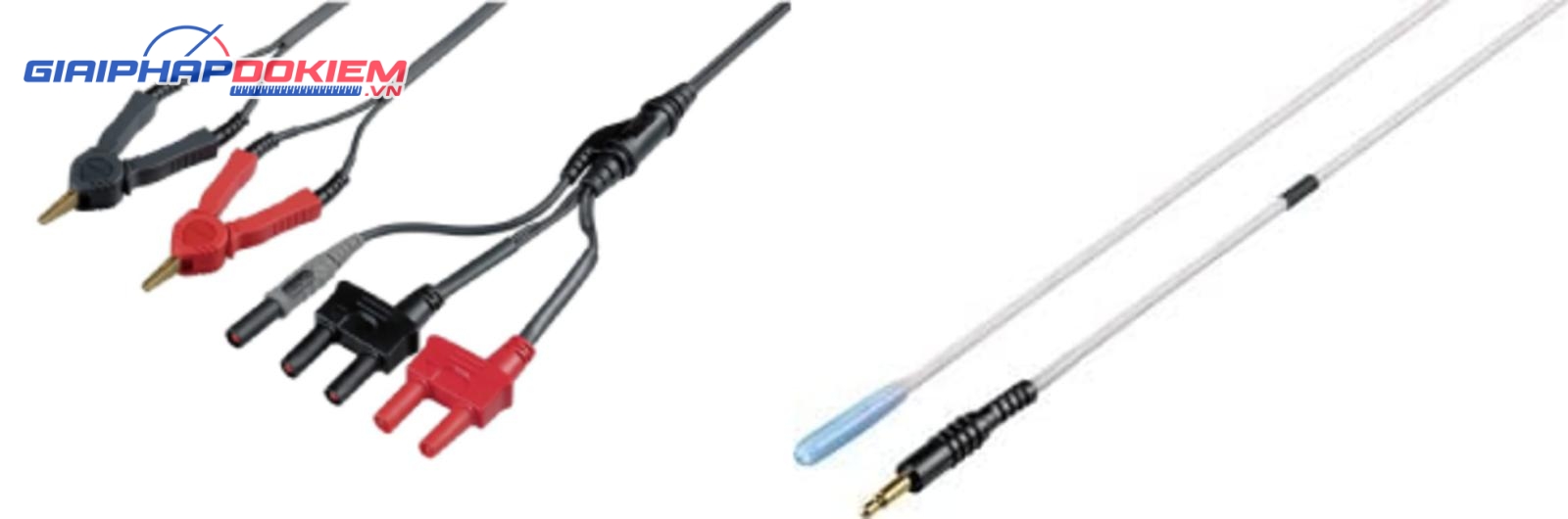

Cảm biến nhiệt độ và chì loại kẹp

Đồng hồ đo điện trở Hioki RM3545A-2 bao gồm dây dẫn loại kẹp (L2101) và cảm biến nhiệt độ (Z2001)

Trong hộp máy Hioki RM3545A-2 gồm:

Máy đo điện trở
Dây điện
Đầu nối I/O EXT đực
EXT. Nắp đầu nối I/O
Cầu chì dự phòng (F1.6AH 250 V)
Hướng dẫn khởi nghiệp
Biện pháp phòng ngừa khi vận hành
Cẩm nang hướng dẫn
Dây dẫn loại kẹp (L2101)
Cảm biến nhiệt độ (Z2001)

Sách hướng dẫn/hướng dẫn

Tài liệu quảng cáo

Cuốn sách nhỏ

Hướng dẫn sử dụng

Hướng dẫn khởi động
Thủ công

Thông số kỹ thuật của Hioki RM3545A-2

Máy đo LCR / Sản phẩm đo trở kháng / Mẫu máy đo điện trở
Kháng tối đa	1200 M Ohm (1200000000 Ohm)
Máy đo LCR / Sản phẩm đo trở kháng / Mẫu máy kiểm tra điện dung
Kiểu	bàn để bàn
Thuộc tính chung của thiết bị kiểm tra
Sự bảo đảm	5 NĂM
Giao diện I/O	Mạng LAN / Ethernet, RS-232, USB
Điện áp cung cấp điện	120V 50/60Hz
