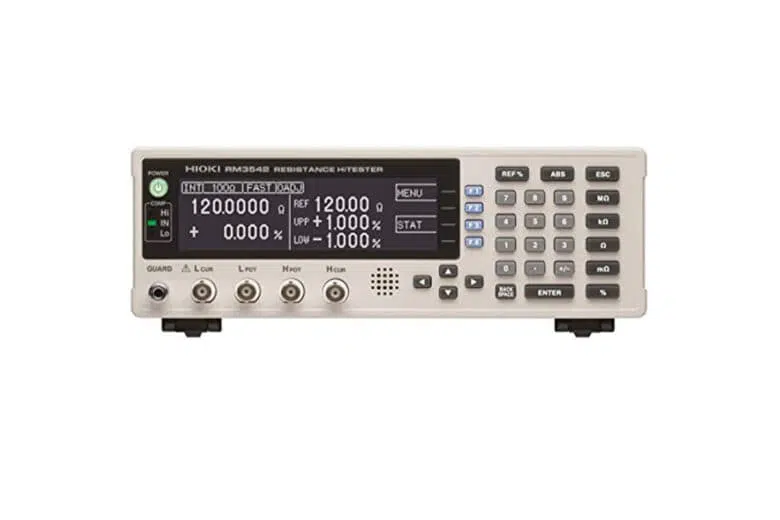

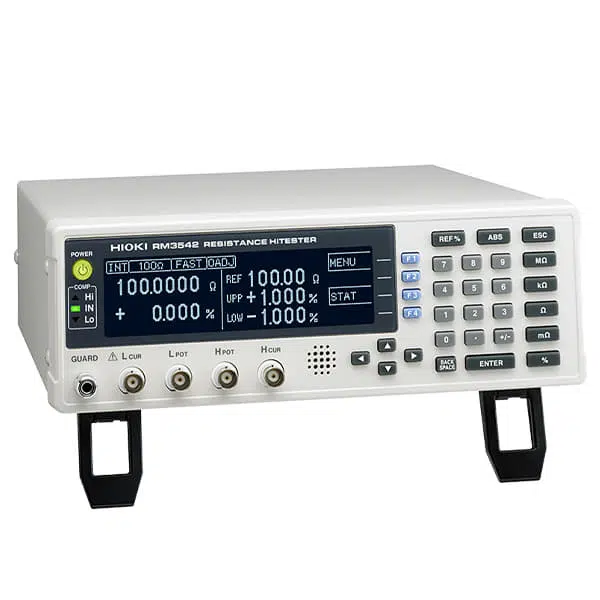

Máy đo trở kháng Hioki RM3542-51

Giới thiệu máy đo trở kháng Hioki RM3542-51

Thiết bị đo điện trở DC Hioki ghi nhận đa dạng giá trị điện trở với độ chính xác vượt trội. Mô hình RM3542-51 mang lại tốc độ đo nhanh, độ chính xác cao và độ tin cậy ưu việt, thiết yếu cho quá trình kiểm định chất lượng các linh kiện như điện trở và bộ phận EMI trong quá trình vận chuyển. Ngoài ra, thiết bị này còn hỗ trợ kiểm tra mẫu chip điện trở, giúp nhà sản xuất tối ưu hóa quy trình sản xuất điện trở.

Đặc điểm nổi bật của Hioki RM3542-51

• Bảng điều khiển chọn lựa tính năng.
• Đạt chuẩn an toàn đo lường CAT III, IV, V, VI cho đồng hồ đo đa năng.
• Khả năng chịu bụi và nước theo tiêu chuẩn IP54 ở một số dòng sản phẩm.
• Đủ sức chống chịu va đập và rơi từ độ cao lớn hơn 1 mét.
• Kiểu dáng mạnh mẽ, thiết kế đẹp mắt và hiệu quả sử dụng cao.
• Sản xuất và lắp ráp tại Nhật Bản.

Tính năng của RM3542-51

• Tăng cường hiệu suất trong các hệ thống tự động với tốc độ nhanh và độ chính xác cao nhất.
• Đa dạng chức năng kiểm tra bảo đảm kết nối chính xác cho phép đo đáng tin cậy.
• Chế độ kháng điện năng thấp áp dụng cho cuộn cảm chip và thành phần kháng nhiễu EMC.
• Phục vụ việc kiểm tra mẫu đạt chuẩn trong quy trình sản xuất.
• Đặc điểm độ chính xác cực kỳ cao và tính năng đa kênh.
• Độ chính xác cơ bản đạt 0,006%, độ phân giải tối đa 0,01 microOhm, và dòng đo lên đến 1A.
• Khả năng đo từ 0.00 microOhm (với dòng thử nghiệm 1A) đến 1200 milliohm.
• Đơn vị Multiplexer Z3003 (tùy chọn) hỗ trợ 20 kênh đo với 4 điểm kết nối cho việc đánh giá chính xác tín hiệu từ nhiều điểm (chỉ dành cho RM3545-02).
• Đo lường kháng suất thấp với điện áp mở không vượt quá 20 mV.
• Đạt hiệu quả cao với khả năng cung cấp kết quả nhanh chóng, chỉ trong vòng ít nhất 2,2 ms.

Thông số kỹ thuật của Hioki RM3542-51

• Khoảng đo điện trở:
  • Từ 100 mΩ (tối đa 120 mΩ) đến 100 Ω (tối đa 120 Ω) với độ phân giải là 0.1 μΩ
  • Từ 1000 mΩ (tối đa 1200 mΩ) đến 1000 Ω (tối đa 1200 Ω) với độ phân giải là 1 mΩ
• Màn hình hiển thị: Màn hình LCD 240 × 64 điểm, đen trắng, hỗ trợ đèn nền LED trắng
• Độ chính xác:
  • Ở mức 100 mΩ: sai số ±0.015% giá trị đọc ±0.002% giá trị đầy đủ
  • Ở mức 1000 Ω: sai số ±0.006% giá trị đọc ±0.001% giá trị đầy đủ
• Dòng điện kiểm tra:
  • Ở mức 100 mΩ: 100 mA DC
  • Ở mức 100 MΩ: 100 nA DC
• Điện áp mở tối đa: 20V DC
• Tốc độ lấy mẫu: có 3 tùy chọn Nhanh, Trung bình và Chậm
• Thời gian đo:
  • Chế độ Nhanh: 0.9 ms
  • Chế độ Trung bình: 3.6 ms
  • Chế độ Chậm: 17 ms

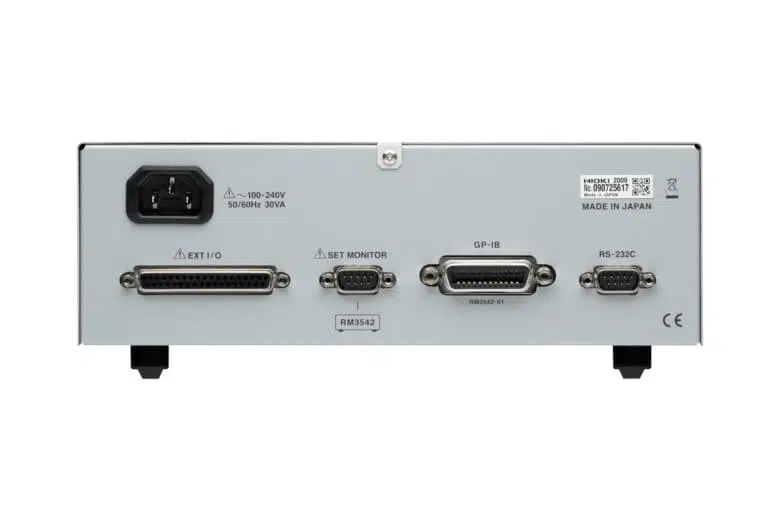

• Kết nối: RS232C, máy in, GP-IB
• Giao tiếp I/O bên ngoài: Kích hoạt, Nhập giữ, Đầu ra so sánh, cấu hình kết nối thiết bị cuối
• Nguồn cung cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA
• Kích thước: 260 x 88 x 300 mm
• Trọng lượng: 2.9 kg
