Máy đo CMM 3D Mitutoyo CARBstrato

Giới thiệu Máy đo CMM 3D Mitutoyo CARBstrato

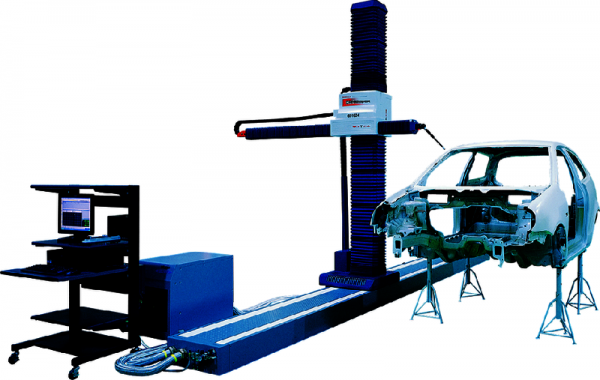

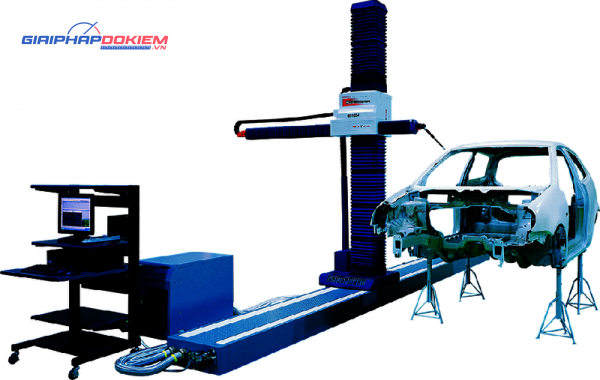

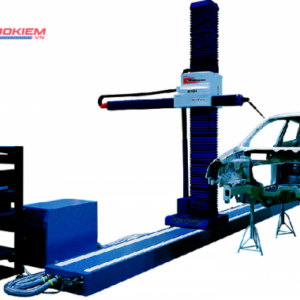

Máy đo CMM 3D Mitutoyo CARBstrato có sẵn một hệ thống single-arm với một đơn vị chính và một hệ thống dual-arm với hai đơn vị chính được lắp đặt. Một hệ thống bốn-arm cũng có thể được thực hiện như một tùy chọn.

Nếu một bộ phận vật phẩm duy nhất được đo ở tốc độ cao, máy single-arm là tối ưu. Nếu đo vỏ thân hoặc một bộ phận lớn ở tốc độ cao, thông số kỹ thuật dual-arm là tối ưu.

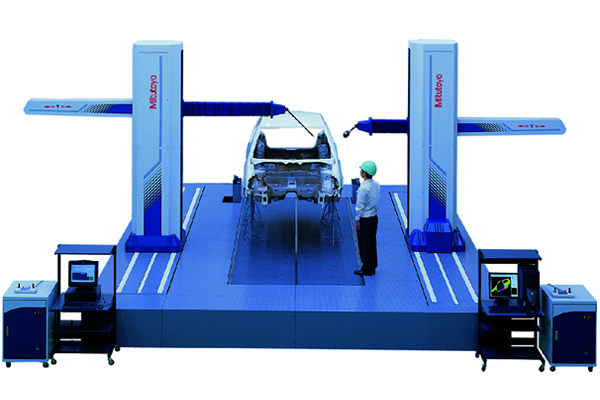

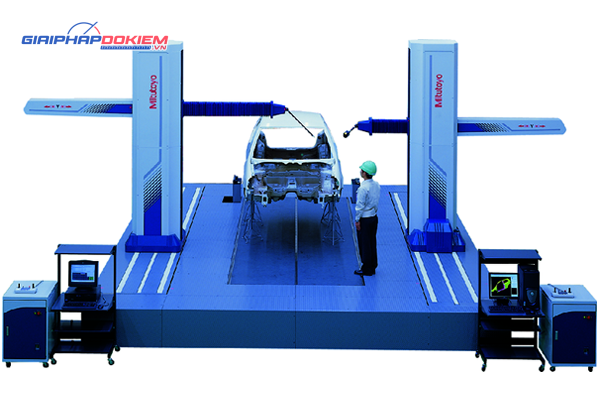

Trong máy Mitutoyo CARBstrato hai cánh tay, cả hai cánh tay có thể chia sẻ một hệ tọa độ phôi trong khi phần mềm thực hiện kiểm tra nhiễu tự động để ngăn một cánh tay va chạm với cánh tay kia.

Một máy dual-arm có thể được tách ra để hoạt động độc lập như hai máy single-arm nếu được yêu cầu.

• Tốc độ cao, độ ổn định cao và độ bền bền mạnh mẽ với môi trường cung cấp hoạt động suốt ngày đêm đồng thời mang lại độ tin cậy và độ chính xác cao
•  chế không có phản ứng dữ dội Ổ đĩa trục X và vòng bi không khí và hệ thống truyền động ma sát cho trục Y và Z giảm thiểu rung động trong quá trình di chuyển
• Phần trên cùng của đế chứa trục X được bảo vệ bằng mạ thép kim cương để đảm bảo an toàn cho người vận hành và khả năng tiếp cận các bộ phận được đo
• Một thiết bị an toàn nhạy sáng được lắp đặt trong ống thổi trục Y-arm sẽ dừng mọi chuyển động ngay lập tức khi cánh tay tiếp xúc với phôi, kẹp hoặc bất cứ thứ gì khác trong quá trình đo mang lại sự an toàn tối ưu cho người vận hành
• Kết quả đo ổn định đạt được với các đầu dò quét liên tục (loại tiếp xúc hoặc không tiếp xúc)
• Thực hiện phương pháp hỗ trợ 3 điểm duy trì độ chính xác lâu dài độc lập với biến dạng móng
• CMM thời gian thực và bù nhiệt độ phôi (tính năng tiêu chuẩn)

Thông số kỹ thuật của Mitutoyo CARBstrato

Loại: Tay thao tác ngang lớn độ chính xác cao

Dải trục X: 0-236.22in 0-6000mm

Dải trục Y: 0-62.99in 0-1600mm

Dải trục Z: 0-94.49in 0-2400mm

Độ phân giải: 0.0000039”(0.0001mm)

Độ chính xác:

– Đơn 18+20L/1000≤70µm

– Đôi 38+30L/1000≤90µm

Kích thước 155.63×176.10×288.35in 3953x4473x7324mm
