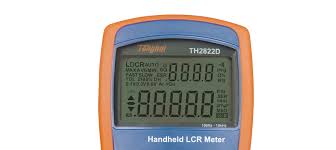

Máy đo LCR cầm tay Tonghui TH2822D

Giới thiệu sản phẩm Máy đo LCR cầm tay Tonghui TH2822D

Máy đo LCR cầm tay Tonghui TH2822D được trang bị công nghệ kiểm tra trở kháng tiên tiến. Sản phẩm này mang lại hiệu suất vượt trội, không thua kém các đồng hồ LCR dạng bàn, và là kết quả của nhiều năm nghiên cứu và phát triển trong lĩnh vực thử nghiệm các thành phần thụ động.

Tonghui TH2822D sử dụng thiết kế tiết kiệm năng lượng và kỹ thuật lắp ráp SMD có mật độ cao, cho phép hiển thị đồng thời các thông số chính và phụ trên màn hình LCD có đèn nền. Vỏ máy được chế tạo tinh xảo với hai màu, thiết kế một lần và dễ sử dụng. Máy có tần số thử nghiệm lên tới 100 kHz, độ phân giải chính đạt 40.000 đếm, và hệ số tản nhiệt có độ phân giải 0,001.

Máy đo Tonghui TH2822D có thể thực hiện các phép đo chính xác và thuận tiện trên các thành phần thụ động trong nhiều điều kiện sử dụng, trong thời gian dài. Để phục vụ nhu cầu đa dạng của thị trường, dòng TH2822D/E còn bổ sung các mức tín hiệu và chức năng kiểm tra DCR, với độ chính xác đạt tới 0,1%.

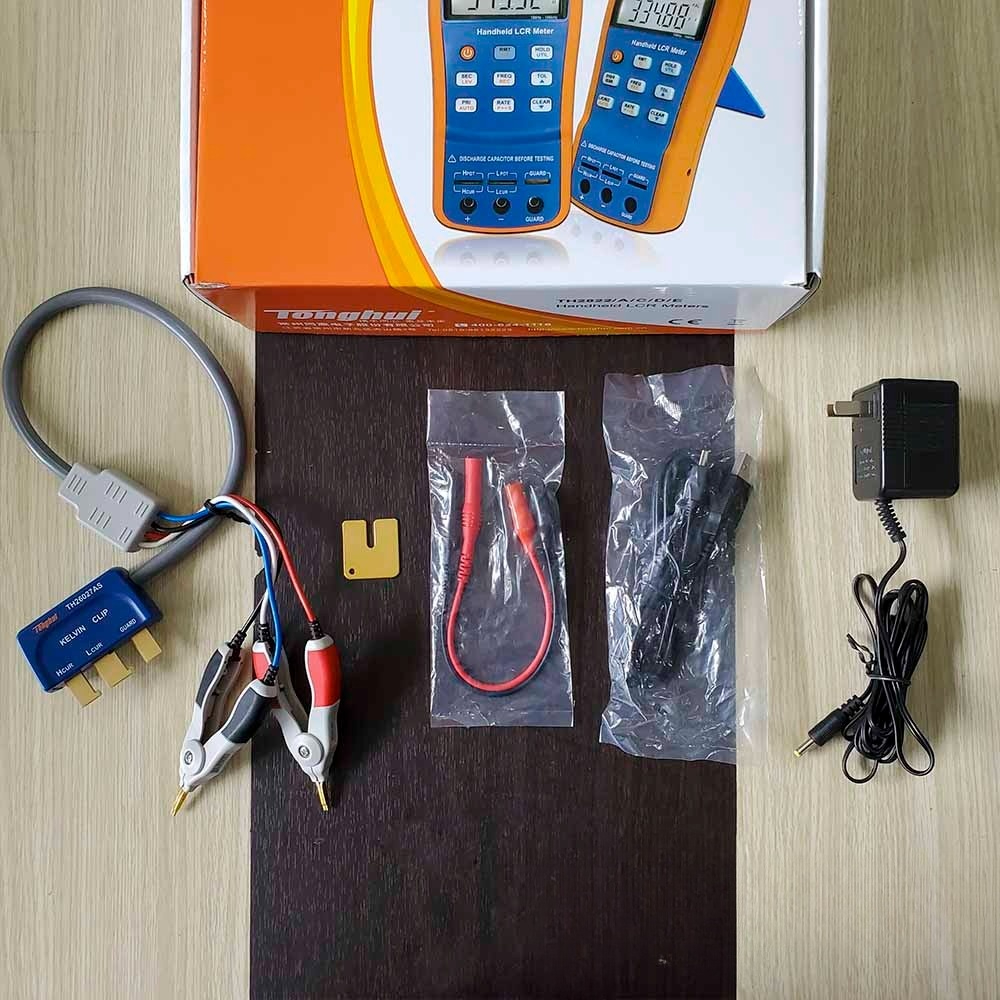

Dòng sản phẩm TH2822D cũng trang bị giao diện USB, cho phép kết nối dễ dàng với máy tính và điều khiển từ xa qua PC. Để đáp ứng các yêu cầu thử nghiệm ngày càng cao đối với các linh kiện SMD, đồng thời cân bằng giữa hiệu suất và giá cả, người dùng có thể lựa chọn hai loại nhíp thử Kelvin 4 thiết bị đầu cuối: TH26009C và TH26029C.

Đặc điểm nổi bật của Tonghui TH2822D

• Tối đa độ chính xác cơ bản: 0,25%
• Tần số tín hiệu thử nghiệm tối đa: 10kHz
• Mức tín hiệu thử nghiệm có thể chọn
• Với hàm DCR
• Tăng cường khả năng bảo vệ tác động đầu vào của thiết bị đầu cuối
• 40.000 đếm cho tham số chính, độ phân giải D/Q 0,0001
• Mức tiêu thụ cực thấp điển hình: 25mA
• Cấu hình thiết bị đầu cuối tương thích sáng tạo: khe thử nghiệm 5 thiết bị đầu cuối và giắc cắm cao su 3 đầu cuối
• Chức năng LCR tự động trí tuệ
• Tốc độ thử nghiệm AC lên đến 4 meas/giây (DCR: 3 meas/giây), thiết kế chuyển đổi phạm vi tự động nhanh
• Trở kháng đầu ra liên tục 100Ω
• Hiển thị tỷ lệ phần trăm và so sánh 4 dung sai: 1/5/10/20%
• Sạc pin khi khởi động & tắt máy
• Chức năng bảo vệ thiết bị đầu cuối thử nghiệm
• Giữ dữ liệu, tối đa./phút./ghi giá trị trung bình
• Lựa chọn cấu hình chức năng thời gian thực và khả năng giữ điều kiện làm việc
• Cấu hình tiêu chuẩn giao diện giao tiếp Mini-USB và bộ lệnh SCPI
• Phần mềm giao tiếp PC FastAccess miễn phí trên trang web của chúng tôi
• Vỏ đúc hai màu tuyệt đẹp

Thông số kỹ thuật của Tonghui TH2822D

Thông số kỹ thuật:

• Tham số chính: L / C / R / Z / DCR
• Tham số phụ: D / Q / R / θ / ESR

Mạch đo: Mạch nối tiếp và song song

Chế độ đo: Tự động

Cổng đo: Có sẵn 3 cổng và 5 cổng

Tốc độ đo: 4 phép đo/giây, 1.5 phép đo/giây

Tốc độ đo DCR: 3 phép đo/giây

Chức năng hiệu chuẩn: Hiệu chuẩn mạch mở và ngắn mạch

Chức năng so sánh: 1%, 5%, 10%, 20%

Cầu chì đầu vào: 0.1A / 250V

Giao diện kết nối: Mini-USB (cổng nối tiếp ảo)

Tín hiệu thử nghiệm:

• Tần số đo: 100Hz, 120Hz, 1kHz, 10kHz
• Mức tín hiệu: 0.6Vrms
• Điện trở đầu ra: 100Ω

Màn hình:

• Loại màn hình: Màn hình LCD kép, có đèn nền
• Độ phân giải hiển thị: Tham số chính tối đa 40.000 chữ số, tham số phụ D/Q với độ phân giải tối thiểu 0.0001
• Độ chính xác cơ bản: 0.25%

Dải đo:

• L: 0.00μH – 1000.0H
• C: 0.00pF – 20.000mF
• Z/R: 0.0000Ω – 10.000MΩ
• DCR: 0.0000Ω – 20.000MΩ
• ESR: 0.0000Ω – 999.9Ω
• D: 0.0000 – 9.999
• Q: 0.0000 – 9999
• θ: 0.00° – ±180.0°

Yêu cầu nguồn điện:

• Pin: Pin sạc LH-200H7C, 8.4V Ni-MH 200mAh
• Bộ adapter nguồn AC:
  • Đầu vào: 220V / 50Hz
  • Đầu ra: 12V – 15V (Tải 100Ω)
• Dòng tiêu thụ khi chờ: Tối đa 11μA
• Thời gian sử dụng pin: 16 giờ (trung bình), với pin kiềm mới và đèn nền tắt
• Chế độ tắt nguồn tự động: Tắt sau 5 phút, 15 phút, 30 phút, 60 phút (Mặc định: 5 phút)
• Chỉ báo điện áp thấp: Khi điện áp pin giảm dưới 6.8V, chỉ báo điện áp thấp sẽ hiển thị.

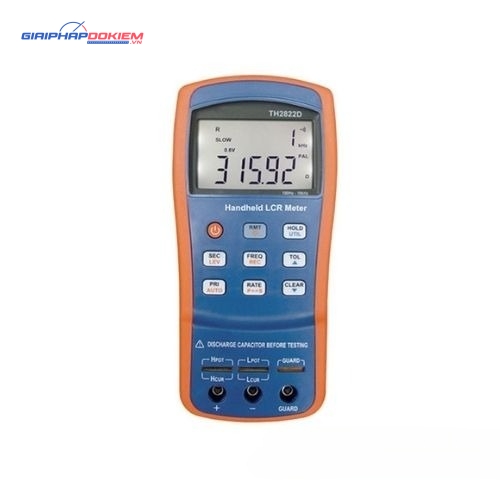

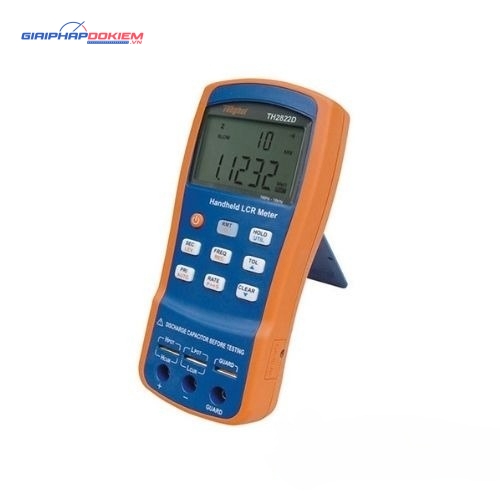

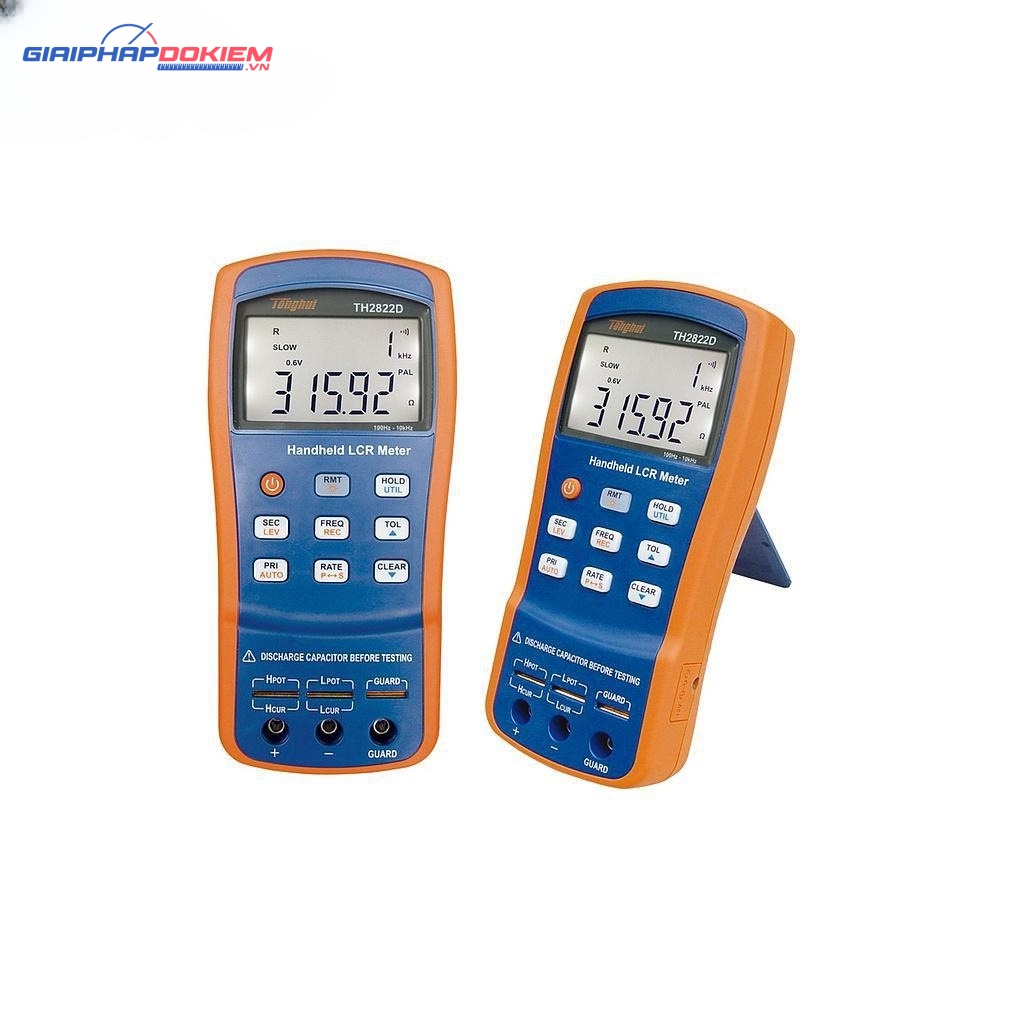

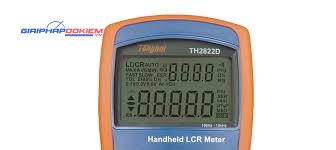

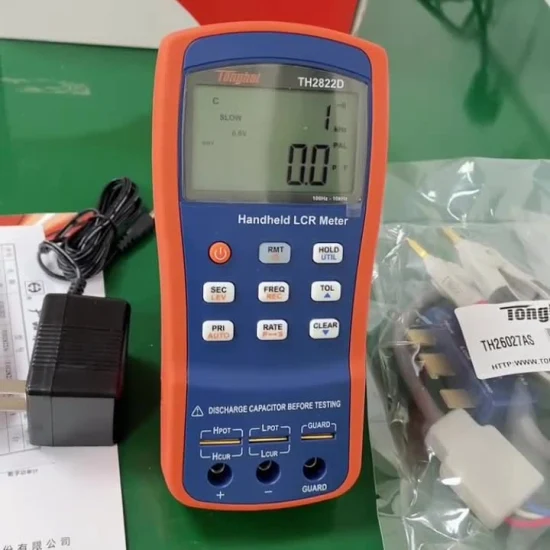

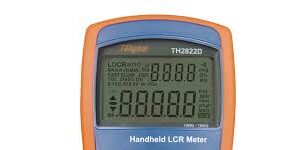

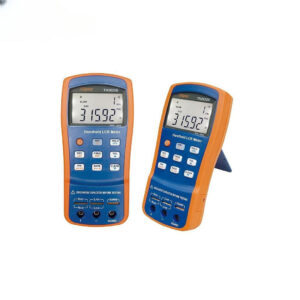

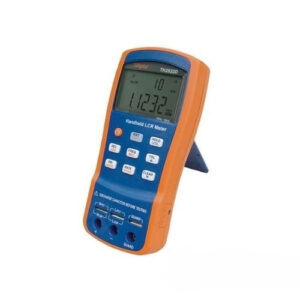

Hình ảnh của sản phẩm
