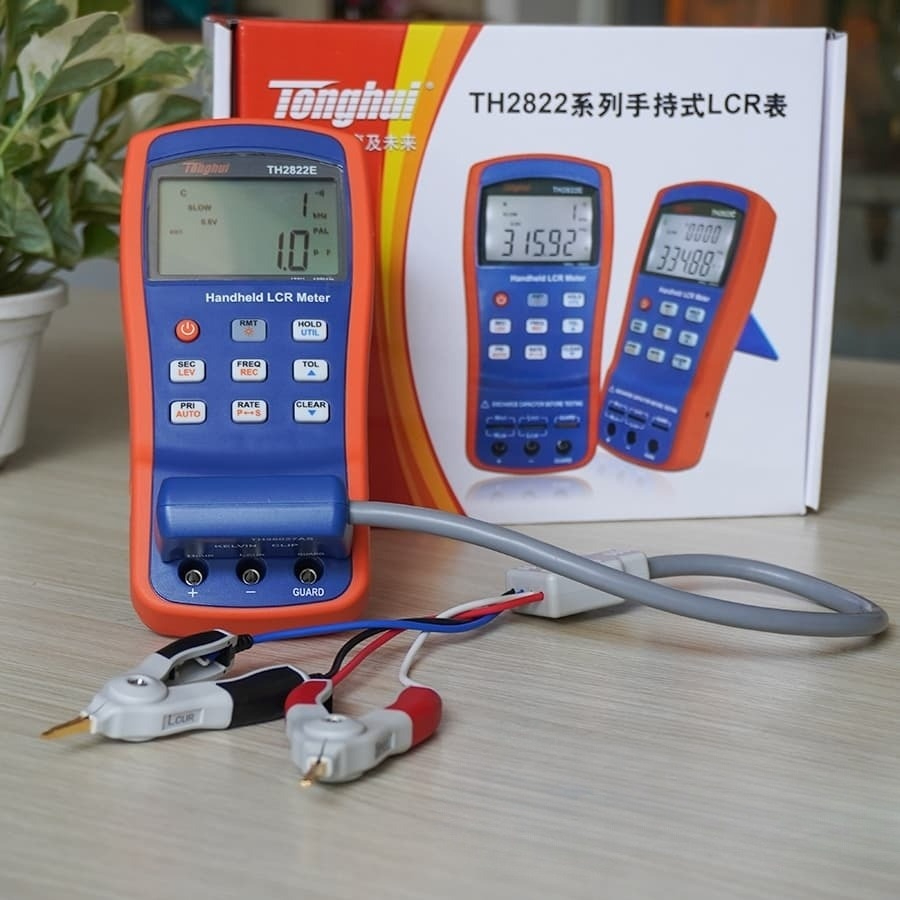

Name: Máy đo LCR cầm tay Tonghui TH2822E - Giải Pháp Đo Kiểm
Brand: TONGHUI
SKU: TH2822E

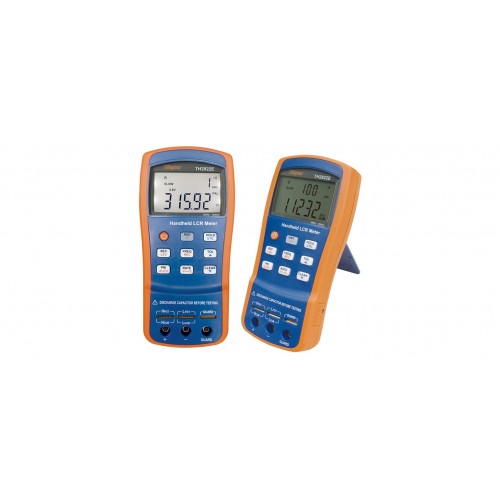

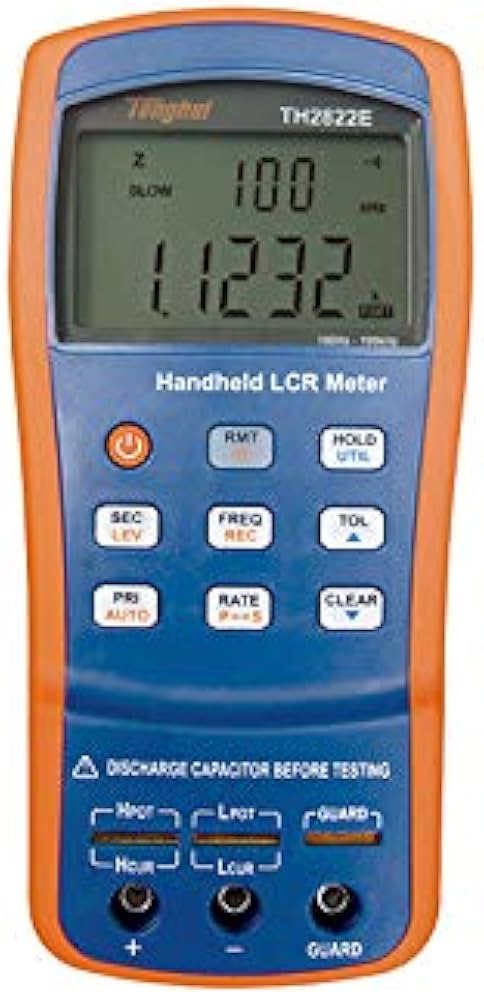

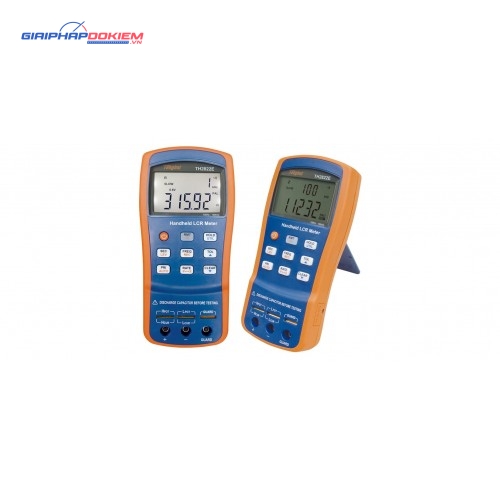

Giới thiệu sản phẩm Máy đo LCR cầm tay Tonghui TH2822E

Máy đo LCR cầm tay Tonghui TH2822E sản phẩm này mang lại hiệu suất vượt trội và tính năng mạnh mẽ, tương đương với các đồng hồ LCR chuyên dụng trong phòng thí nghiệm. Đây là kết quả từ nhiều năm nghiên cứu và phát triển của Tonghui trong lĩnh vực kiểm tra các thành phần thụ động.

Tonghui TH2822E được thiết kế với công nghệ tiết kiệm điện năng và sử dụng phương pháp lắp ráp SMD với mật độ cao. Máy có thể hiển thị đồng thời các thông số chính và phụ trên màn hình LCD với đèn nền, cùng với vỏ máy hai màu được chế tạo tinh tế trong một lần đúc. Các chức năng của TH2822E rất dễ sử dụng, tần số thử nghiệm đạt tới 100 kHz, với khả năng đo chính xác các tham số chính lên đến 40.000 đếm và độ phân giải hệ số tản đạt 0,001.

Thiết bị có thể thực hiện các phép đo chính xác trong thời gian dài và ở nhiều ứng dụng khác nhau. Để đáp ứng nhu cầu đa dạng của thị trường, phiên bản TH2822D/E còn được nâng cấp thêm các mức tín hiệu và chức năng kiểm tra DCR, với độ chính xác lên đến 0,1%.

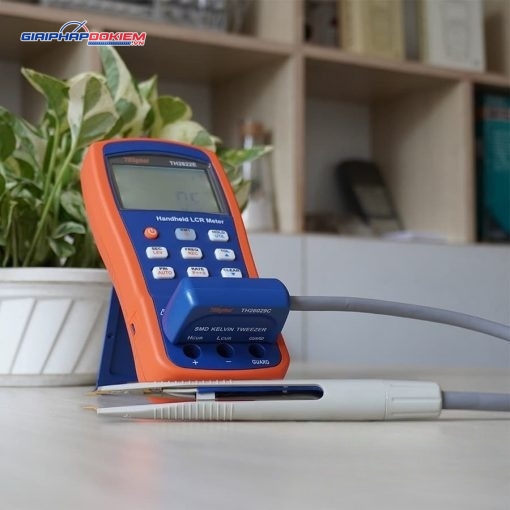

Dòng sản phẩm Tonghui TH2822E còn tích hợp giao diện USB, cho phép kết nối dễ dàng với máy tính và hỗ trợ điều khiển từ xa. Để đáp ứng nhu cầu thử nghiệm các linh kiện SMD và đảm bảo sự cân bằng giữa hiệu suất và chi phí, người dùng có thể chọn thêm các loại nhíp thử Kelvin 4 chân như TH26009C và TH26029C.

Đặc điểm nổi bật của Tonghui TH2822E

Độ chính xác cơ bản tối đa: 0,25%
Tần số tín hiệu thử nghiệm tối đa: 100 kHz
Lựa chọn các mức tín hiệu thử nghiệm
Chức năng kiểm tra DCR
Bảo vệ tác động đầu vào cho thiết bị đầu cuối được nâng cao
Tham số chính: 40.000 đếm, độ phân giải D/Q: 0,0001
Mức tiêu thụ điện năng thấp: 25 mA
Cấu hình thiết bị đầu cuối sáng tạo, bao gồm khe thử nghiệm 5 chân và giắc cắm cao su 3 chân
Chức năng LCR tự động thông minh
Tốc độ thử nghiệm AC lên đến 4 phép đo/giây (DCR: 3 phép đo/giây), với thiết kế chuyển đổi phạm vi tự động nhanh chóng
Trở kháng đầu ra liên tục: 100Ω
Hiển thị tỷ lệ phần trăm và so sánh với 4 mức dung sai: 1%, 5%, 10%, 20%
Chức năng sạc pin khi khởi động và khi tắt máy
Chức năng bảo vệ thiết bị đầu cuối thử nghiệm
Chức năng giữ dữ liệu, ghi giá trị tối đa/phút và giá trị trung bình
Lựa chọn cấu hình chức năng thời gian thực và khả năng lưu điều kiện làm việc
Cổng giao tiếp Mini-USB tiêu chuẩn và hỗ trợ bộ lệnh SCPI
Phần mềm giao tiếp PC FastAccess miễn phí trên trang web của nhà sản xuất
Vỏ máy đúc hai màu tinh tế

Thông số kỹ thuật của Tonghui TH2822E

Thông số đo:

Thông số chính: L / C / R / Z / DCR
Thông số phụ: D / Q / R / θ / ESR
Mạch tương đương: Nối tiếp và song song
Chế độ đo: Tự động
Cổng đo: 3 cổng, 5 cổng
Tốc độ đo: 4 phép đo / giây, 1,5 phép đo / giây
Tốc độ đo DCR: 3 phép đo / giây
Chức năng hiệu chuẩn: Mở, ngắn
Chức năng so sánh: 1%, 5%, 10%, 20%
Cầu chì đầu vào: 0.1A / 250V
Giao diện: Mini-USB (cổng nối tiếp ảo)

Tín hiệu đo:

Tần số đo: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
Mức độ đo: 0.6Vrms
Điện trở đầu ra: 100Ω

Màn hình:

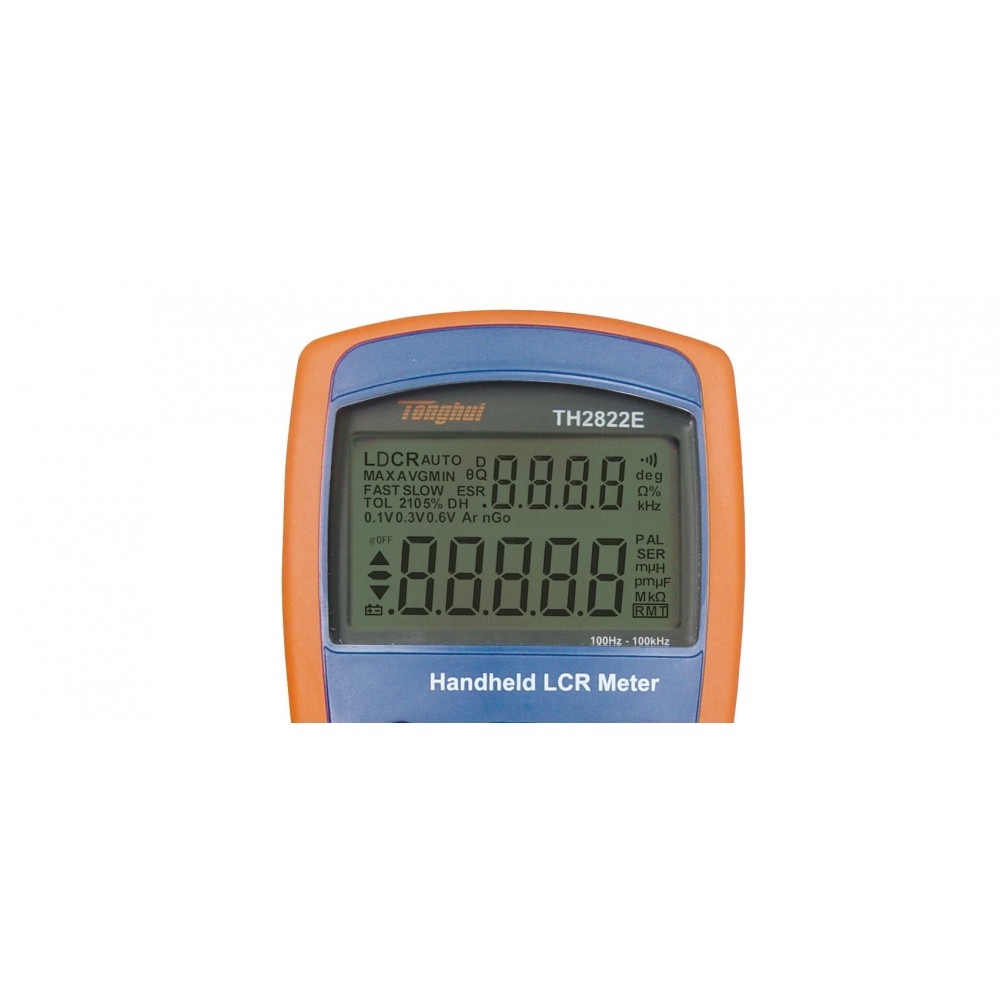

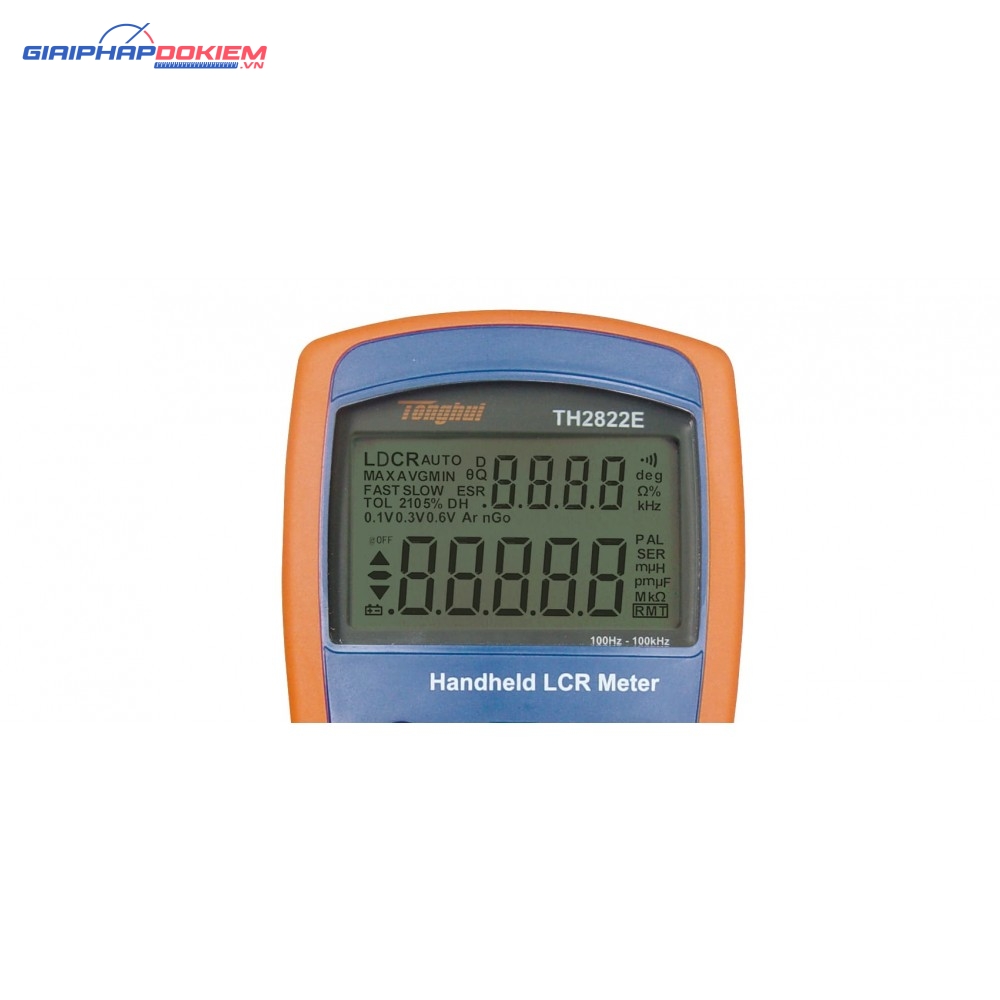

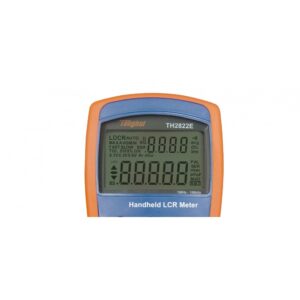

Màn hình: Màn hình kép LCD, có đèn nền
Giá trị đọc: Tham số chính tối đa: 40.000 ký tự, tham số phụ D/Q; Độ phân giải tối thiểu: 0.0001
Độ chính xác cơ bản: 0.25%

Dải đo:

L: 0.000μH – 1000.0H
C: 0.000pF – 20.000mF
Z/R: 0.0000Ω – 10.000MΩ
DCR: 0.0000Ω – 20.000MΩ
ESR: 0.0000Ω – 999.9Ω
D: 0.0000 – 9.999
Q: 0.0000 – 9999
Θ: 0.00° – ±180.0°

Yêu cầu nguồn điện:

Pin: Pin sạc LH-200H7C, 8.4V Ni-MH 200mAH
Bộ adapter nguồn AC: Đầu vào: 220V / 50Hz, Đầu ra: 12V-15V (Tải 100Ω)
Dòng dự phòng: Tối đa 11μA
Thời lượng pin: 16 giờ (thông thường), pin kiềm mới, tắt đèn nền
Tự động tắt nguồn: Có thể tắt sau 5 phút, 15 phút, 30 phút, 60 phút; Mặc định: 5 phút
Chỉ báo điện áp thấp: Khi điện áp pin giảm xuống dưới 6.8V, chỉ báo điện áp thấp sẽ bật
