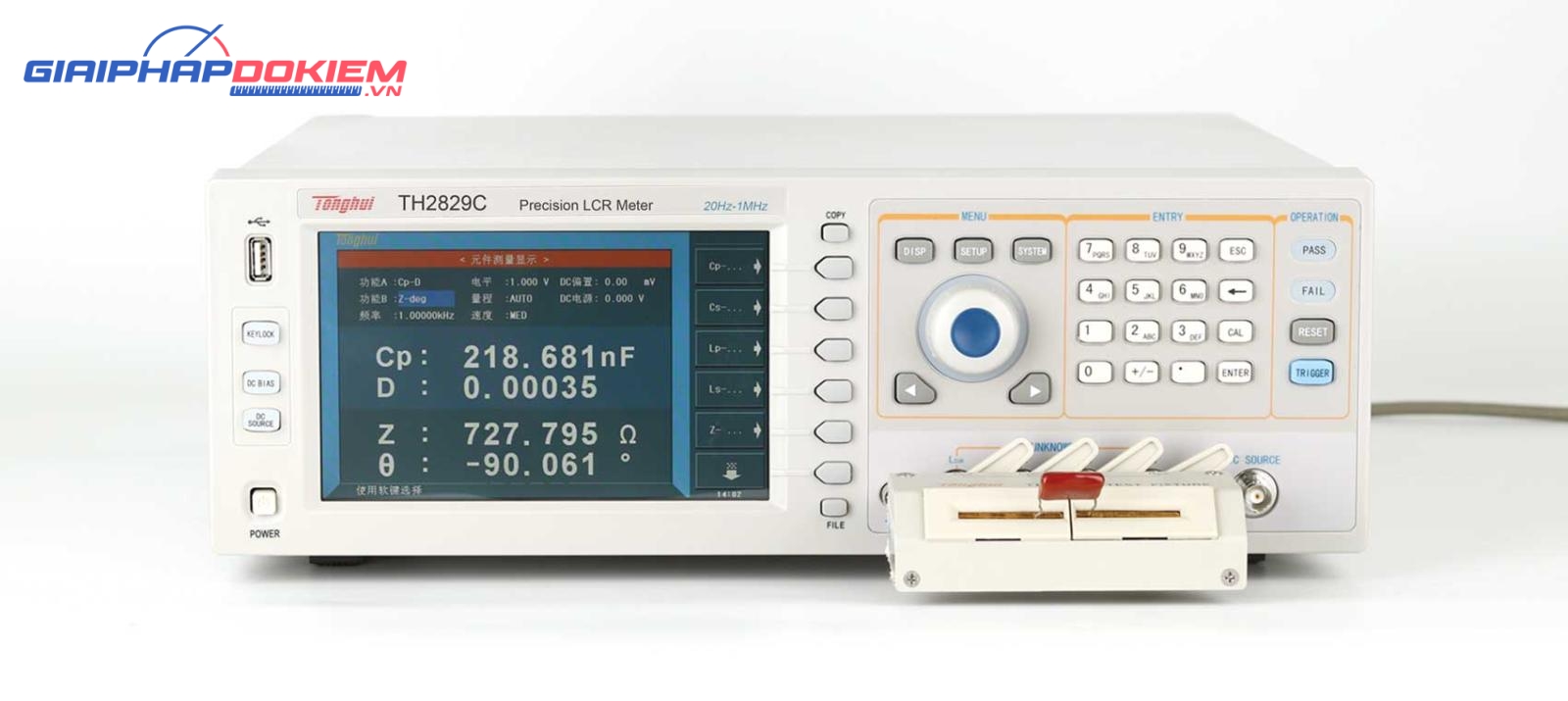

Máy đo LCR Tonghui TH2829C

Mô tả sản phẩm Máy đo LCR Tonghui TH2829C

Máy đo LCR Tonghui TH2829C được trang bị tốc độ thử nghiệm nhanh hơn, khả năng phân tích toàn diện và trải nghiệm người dùng tối ưu nhờ vào bộ vi xử lý tốc độ cao mới nhất cùng hệ thống phần mềm tiên tiến. Mạch đo được thiết kế tỉ mỉ và các thuật toán được cải tiến giúp nâng cao độ ổn định khi thử nghiệm các tụ điện có điện dung thấp và cuộn cảm có chất lượng Q cao.

Thiết bị Tonghui TH2829C hỗ trợ mức tín hiệu thử nghiệm AC 10V, dòng điện thiên vị 10V/100mA và dòng DC 10V/50mA độc lập, giúp dễ dàng áp dụng trong việc kiểm tra các thiết bị chủ động và thụ động. Các tham số chính/phụ được hiển thị rõ ràng, hệ thống hiển thị được nâng cấp, cùng khả năng quét danh sách 150 điểm và phân tích đồ họa nhiều tham số, đáp ứng đa dạng nhu cầu ứng dụng của khách hàng.

Đặc điểm của Tonghui TH2829C

Máy đo LCR Tonghui TH2829C có những đặc điểm nổi bật sau đây:

Thông số kỹ thuật của Tonghui TH2829C

Model: TH2829C

Tần số tín hiệu thử nghiệm: 20Hz—1MHz
Độ phân giải tối thiểu: 1mHz, đầu vào tần số 5 chữ số
Độ chính xác: 0,01%
Màn hình hiển thị: 800×RGB×480, màn hình TFT LCD 7 inch
Mức tín hiệu AC:

• Dải điện áp tín hiệu thử nghiệm: 5mV—10Vrms
• Độ phân giải điện áp tối thiểu: 100μV, đầu vào 3 chữ số
• Độ chính xác:
  • ALC BẬT: 10% x điện áp cài đặt + 2mV
  • ALC TẮT: 6% x điện áp cài đặt + 2mV

Dải dòng điện tín hiệu thử nghiệm: 50μA—100mA
Độ phân giải dòng điện tối thiểu: 1μA, đầu vào 3 chữ số
Độ chính xác:

• ALC BẬT: 10% x dòng điện cài đặt + 20μA
• ALC TẮT: 6% x dòng điện cài đặt + 20μA

Nguồn điện bias DC:

• Dải điện áp/dòng điện: 0V— ±10V / 0mA—±100mA
• Độ phân giải: 0.5mV / 5μA
• Độ chính xác điện áp: 1% x điện áp cài đặt + 5mV
• ISO BẬT: Dùng để thử nghiệm bias cho cuộn cảm và biến áp
• ISO TẮT: Trở kháng nguồn tín hiệu AC có thể chọn 30Ω, 50Ω, 100Ω
• Nguồn DCR: Trở kháng có thể chọn 30Ω, 50Ω, 100Ω

Nguồn điện áp DC độc lập:

• Dải điện áp/dòng điện: 0V— ±10V / 0mA—±50mA
• Độ phân giải: 0.5mV / 5μA
• Độ chính xác điện áp: 1% x điện áp cài đặt + 5mV
• Độ chính xác dòng điện: 1% x dòng điện cài đặt + 5μA

Thông số thử nghiệm LCR:

• |Z|, Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

Hiển thị tham số thử nghiệm:

• Hai bộ tham số chính/phụ, bộ thứ hai có thể bật/tắt
• Có thể có tối đa 10 trang quét danh sách, mỗi trang có tối đa 15 điểm
• Phân tích đồ họa quét liên tục của nhiều tham số

Độ chính xác cơ bản:

• Tham số thử nghiệm LCR: 0,05%

Hiệu chuẩn:

• Thời gian khởi động ≥ 30 giây; Nhiệt độ môi trường: 23±5ºC; Điện áp tín hiệu: 0.3Vrms-1Vrms
• Zeroing: Sau khi MỞ hoặc NGẮN; Chiều dài cáp thử nghiệm: 0 m

Thời gian đo (≥10 kHz):

• Nhanh: 9 ms / mỗi lần đo
• Trung bình: 67 ms / mỗi lần đo
• Chậm: 187 ms / mỗi lần đo (Thêm thời gian làm mới ký tự hiển thị)

Phạm vi hiển thị tham số LCR:

• Z, R, X, DCR: 0.00001Ω — 99.9999MΩ
• |Y|, G, B: 0.00001μs — 99.9999s
• C: 0.00001pF — 9.99999F
• L: 0.00001μH — 99.9999kH
• D: 0.00001 — 9.99999
• Q: 0.00001 — 99999.9
• θ (DEG): -179.999º — 179.999º
• θ (RAD): -3.14159 — 3.14159
• Δ%: -999.999% — 999.999%

Mạch tương đương: Seri, Song song
Chế độ phạm vi: Tự động, Giữ
Chế độ kích hoạt: Nội bộ, Thủ công, Ngoài, Bus
Số lần trung bình: 1-256
Chức năng hiệu chuẩn: Mở, ngắn, hiệu chuẩn với tần số đầy đủ hoặc tần số điểm, Tải
Phép toán toán học: Đọc trực tiếp, ΔABS, Δ%

Cài đặt thời gian trễ:

• 0-999, độ phân giải tối thiểu: 100us

Bộ so sánh:

• Phân loại 10 thùng, BIN1-BIN9, NG, AUX
• Bộ đếm thùng
• Hiển thị PASS/FAIL trên bảng điều khiển, chỉ thị LED

Chức năng quét danh sách:

• Chức năng quét danh sách 201 điểm
• Quét danh sách tần số, điện áp AC/dòng điện, điện áp/công suất DC thiên vị nội bộ/ngoài và điện áp DC nguồn độc lập có thể thực hiện trên mỗi trang. Mỗi điểm quét có thể được sắp xếp riêng biệt

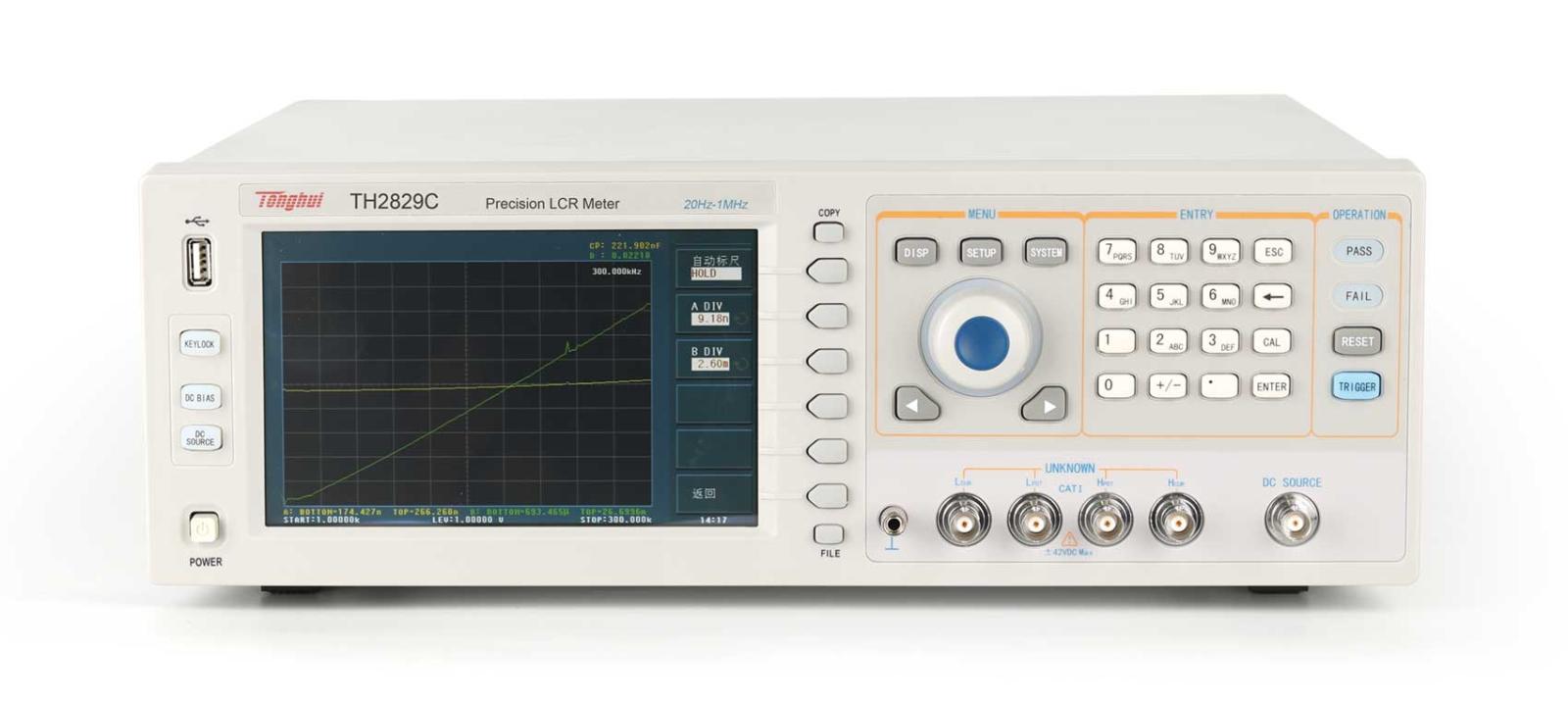

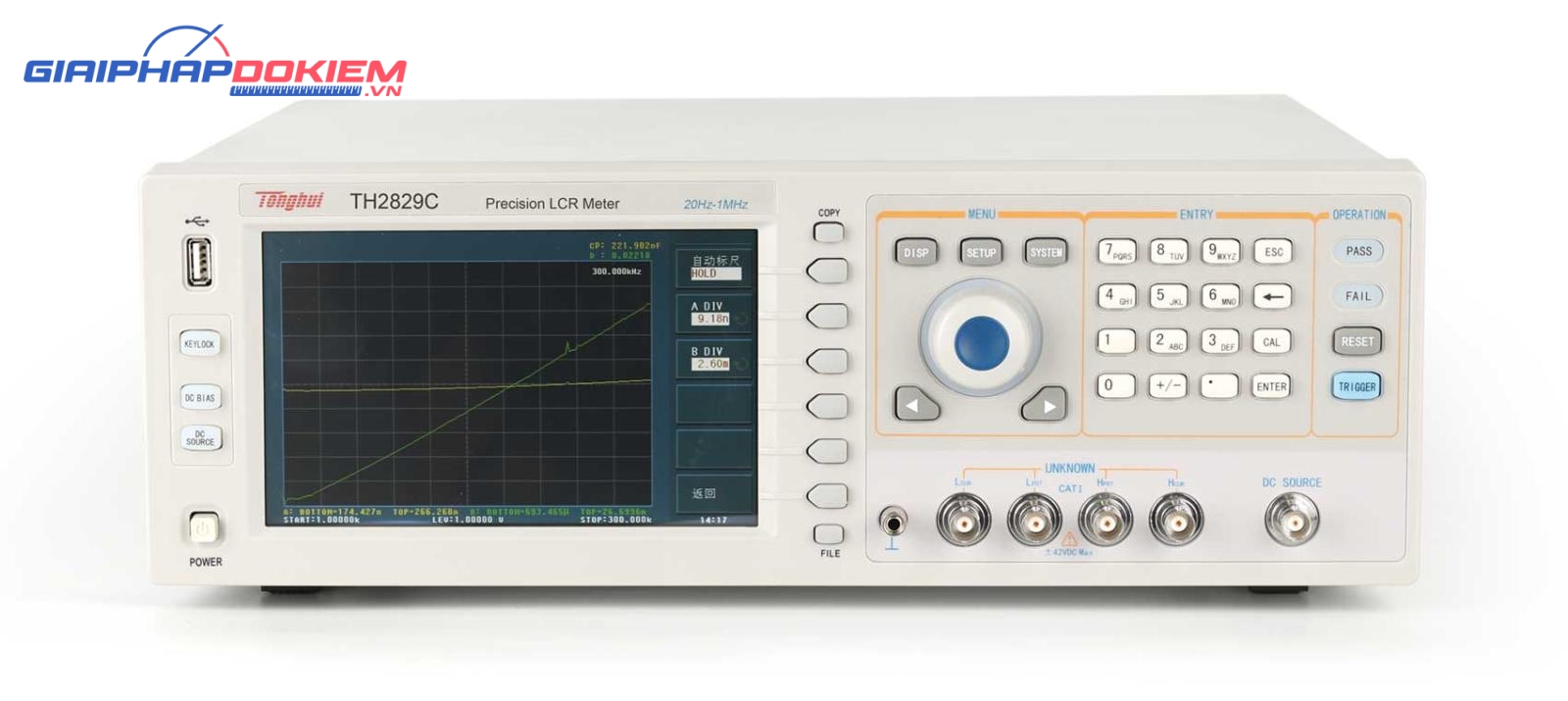

Phân tích đồ họa:

• Quét và phân tích đồ thị tần số, mức AC và bias DC có thể thực hiện
• Cài đặt điểm bắt đầu quét, điểm kết thúc và mỗi điểm quét
• Hiển thị giá trị tối đa, giá trị tối thiểu và đọc bất kỳ điểm quét nào được chọn
• Các đồ thị quét có thể được lưu trữ vào bộ nhớ trong hoặc bộ nhớ USB ngoài

Bộ nhớ không mất dữ liệu trong:

• 100 bộ tệp cài đặt LCRZ
• 201 kết quả thử nghiệm
• 10 bộ ảnh GIF, tệp dữ liệu CSV

Bộ nhớ USB ngoài:

• Ảnh GIF, tệp dữ liệu CSV
• Tệp cài đặt LCRZ
• Dữ liệu thử nghiệm có thể được lưu trực tiếp vào bộ nhớ USB

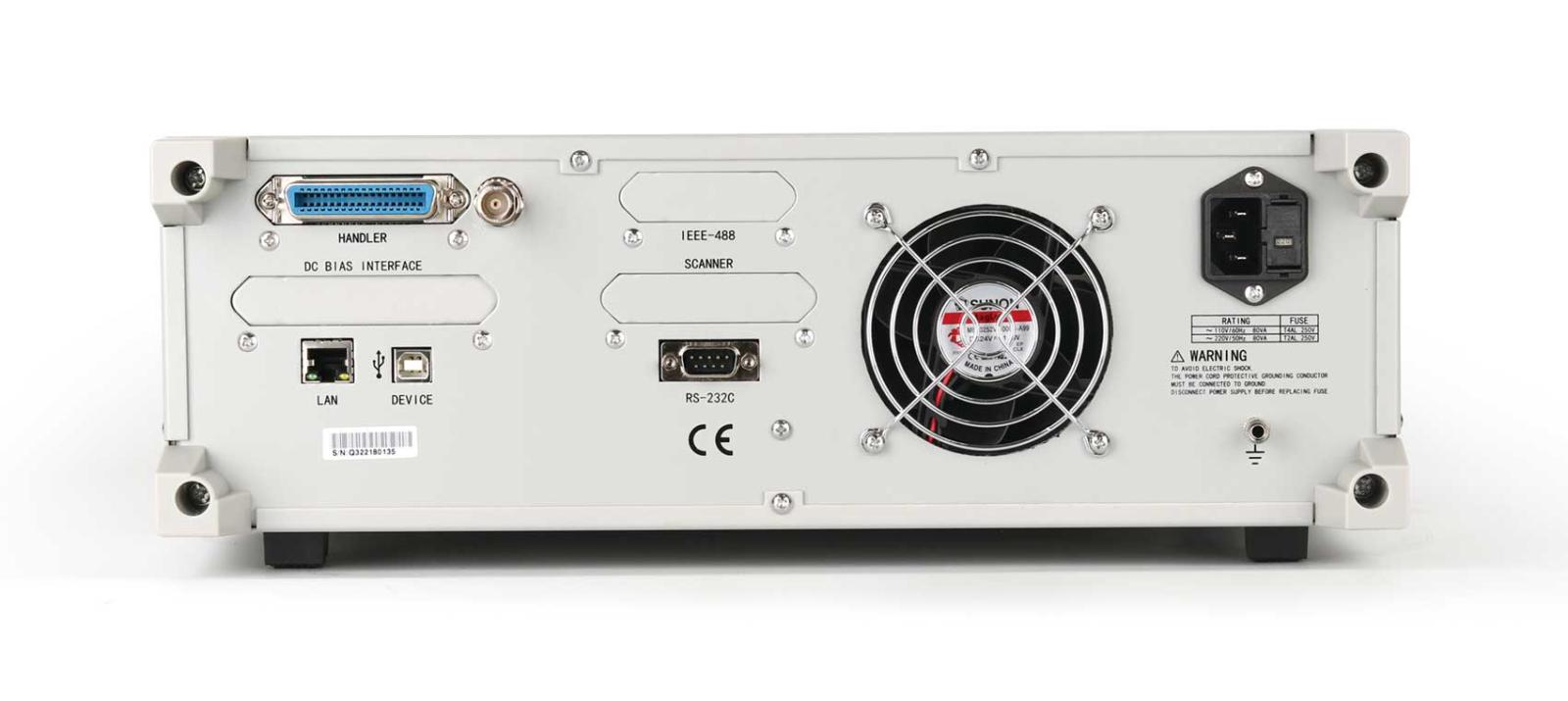

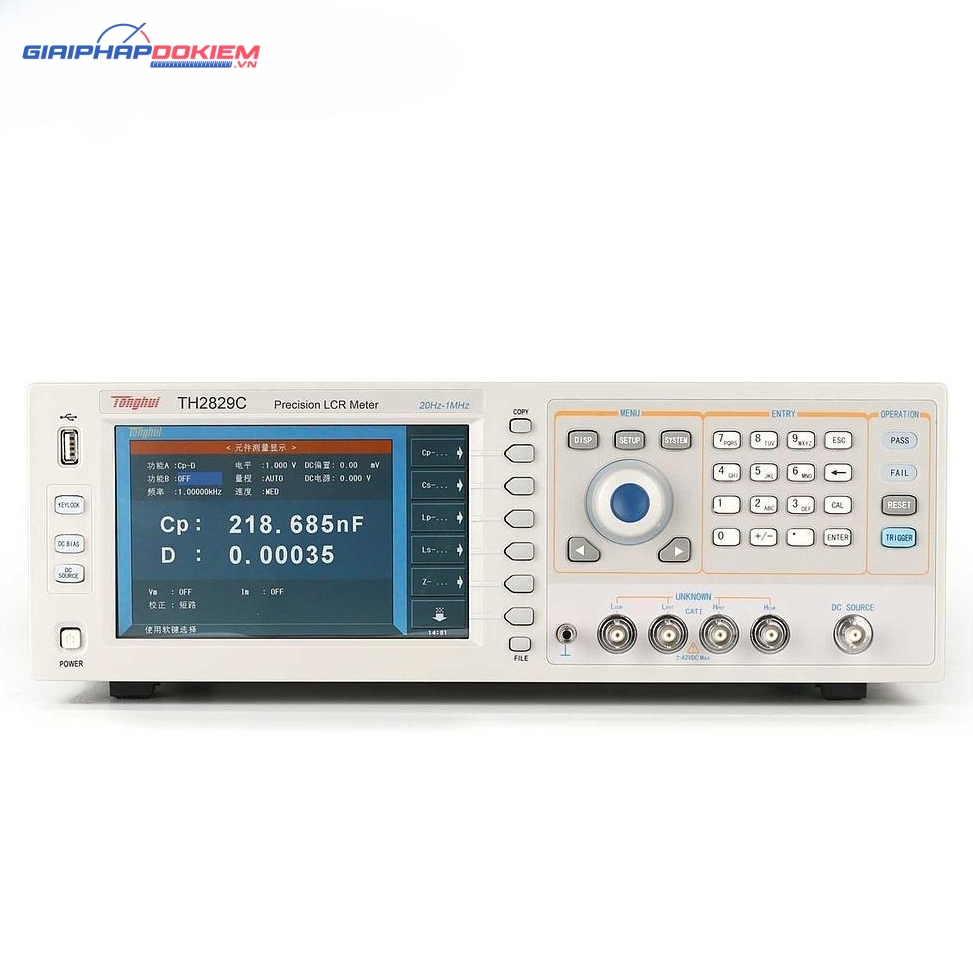

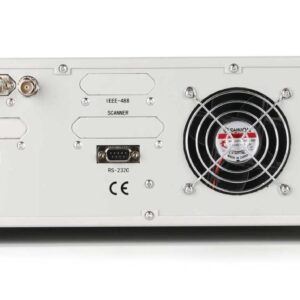

Giao diện của TH2829C

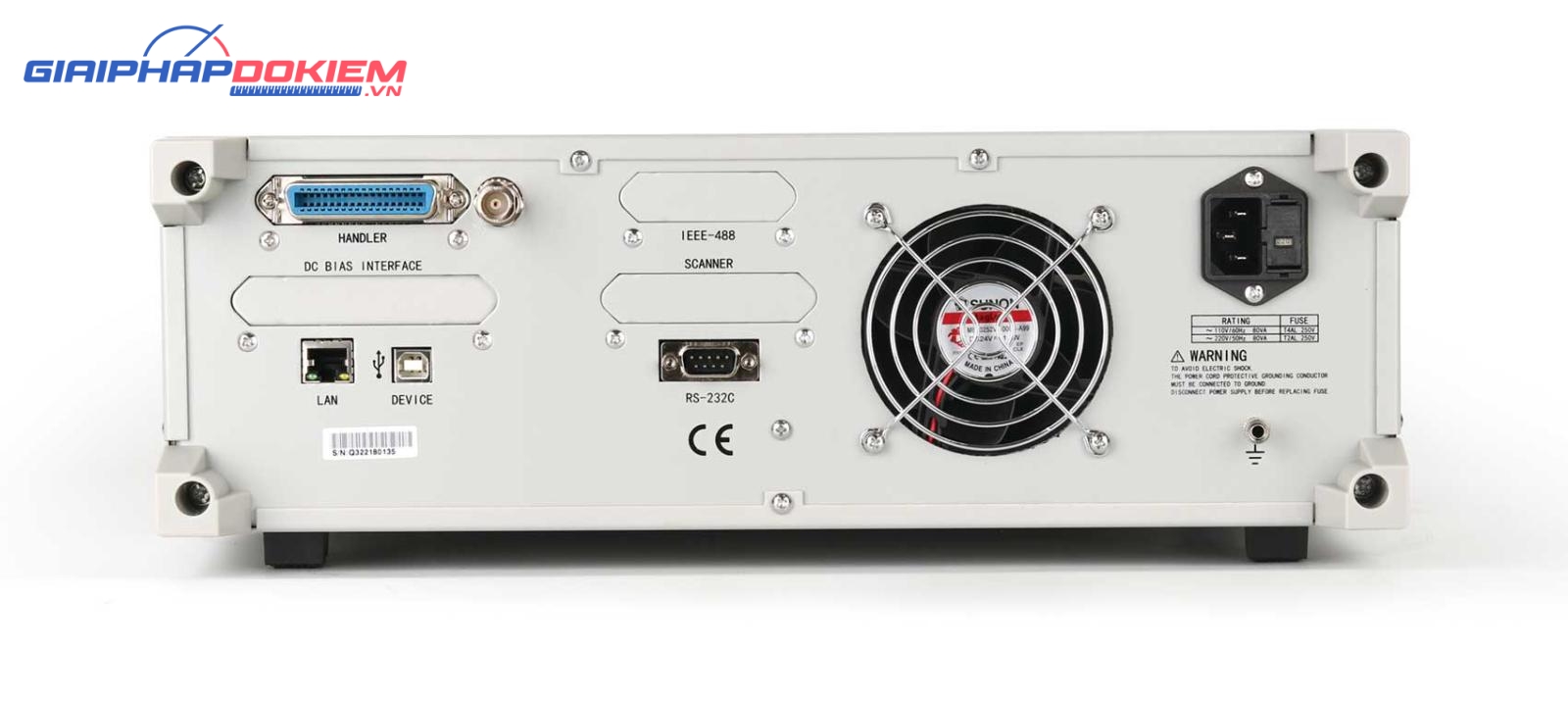

• Nguồn dòng điện bias 1A: Nguồn dòng điện DC bias 1A (tùy chọn)
• Giao diện I/O: HANDLER trên bảng điều khiển sau
• Giao diện SCI: USB, RS232C
• Giao diện PCI: GPIB (tùy chọn)
• Giao diện NI: LAN
• Giao diện bộ nhớ: USB HOST (bảng điều khiển trước)

Thông số chung của TH2829C

• Nhiệt độ và độ ẩm hoạt động: 0℃－40℃, ≤ 90% RH
• Nguồn điện:
  • Điện áp: 99V－121V, 198V－242V AC
  • Tần số: 47Hz－63Hz
  • Công suất tiêu thụ: Tối đa 80 VA
• Kích thước (W×H×D): 400mm × 132mm × 385mm
• Trọng lượng của TH2829C: Khoảng 13 kg

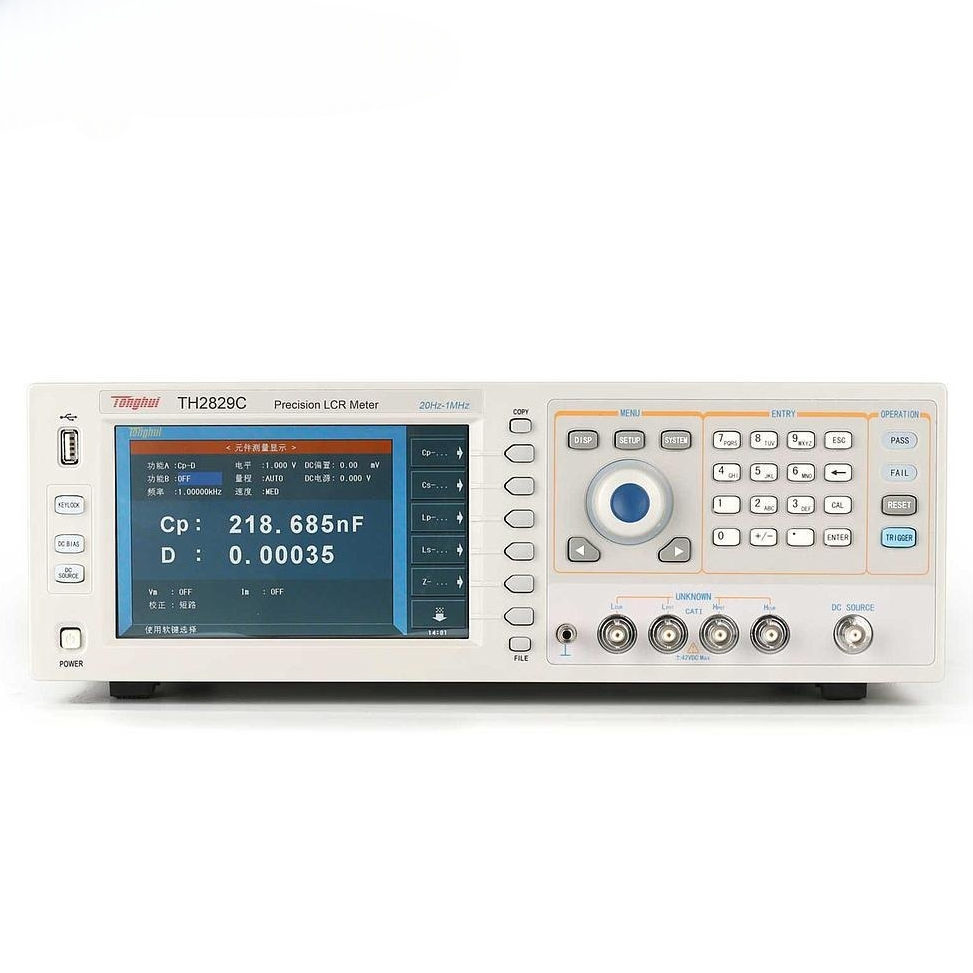

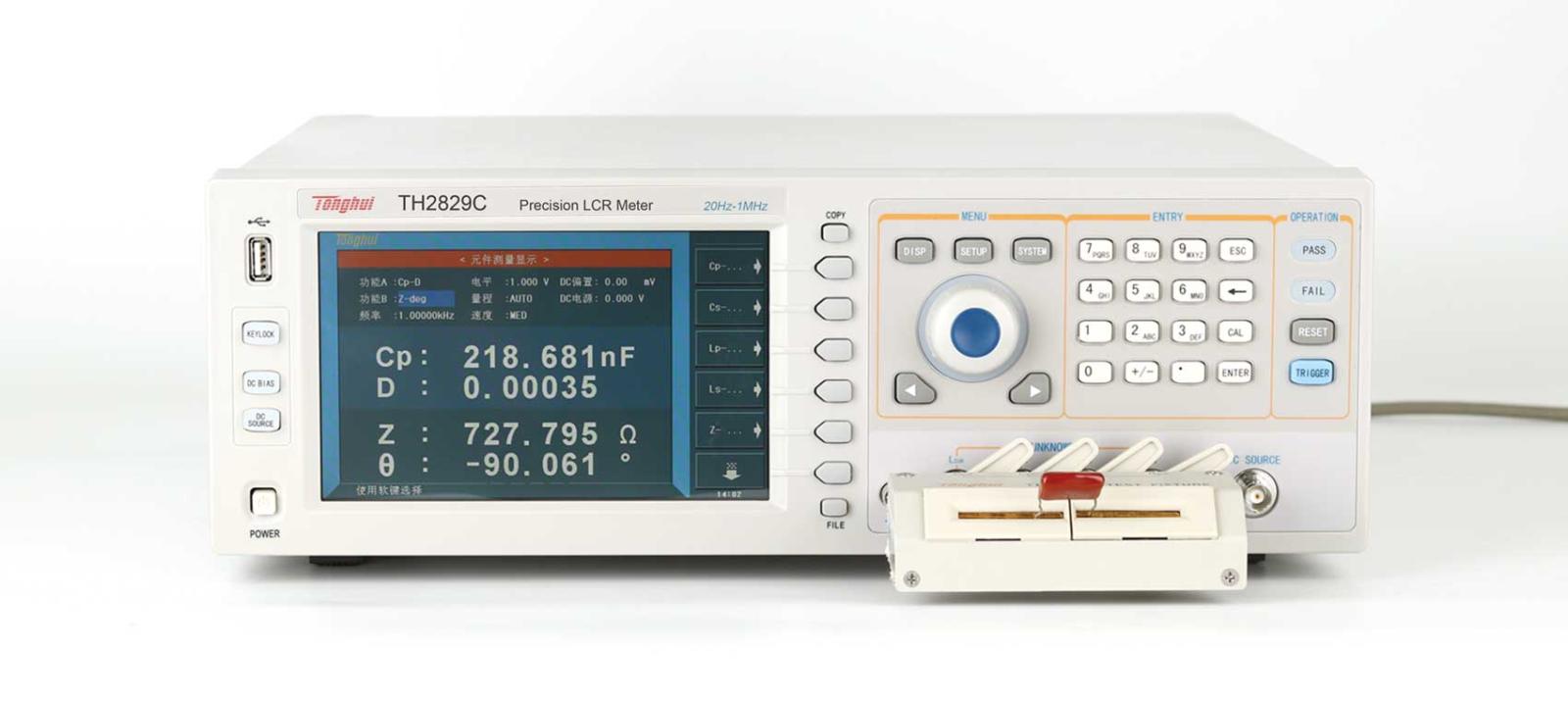

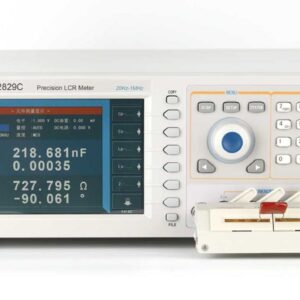

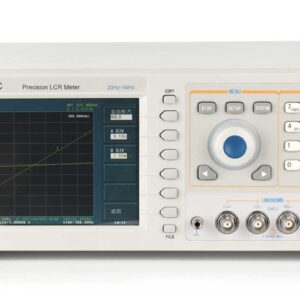

Hình ảnh của sản phẩm Tonghui TH2829C
