Máy đo LCR Tonghui TH2829A

Mô tả sản phẩm Máy đo LCR Tonghui TH2829A

Máy đo LCR Tonghui TH2829A được trang bị bộ xử lý tốc độ cao và phần mềm tiên tiến, mang đến tốc độ thử nghiệm nhanh hơn, khả năng phân tích toàn diện và trải nghiệm người dùng trực quan. Với thiết kế mạch đo tối ưu và các thuật toán cải tiến, thiết bị TH2829A này nâng cao độ ổn định khi thử nghiệm các thành phần có điện dung thấp và cuộn cảm có Q cao.

Tonghui TH2829A hỗ trợ các mức thử nghiệm AC lên đến 10V, dòng thiên vị 10V/100mA và dòng DC 10V/50mA độc lập, tạo điều kiện thuận lợi cho việc thử nghiệm các thiết bị thụ động và chủ động. Máy cung cấp khả năng hiển thị các tham số chính và phụ, đồng thời có thiết kế màn hình nâng cao, quét danh sách 150 điểm và phân tích đồ họa cho nhiều thông số, đáp ứng tối đa các yêu cầu ứng dụng của khách hàng.

Đặc điểm nổi bật của Tonghui TH2829A

• Màn hình: LCD 7 inch, độ phân giải 800 × RGB × 480
• Độ chính xác cơ bản: 0,05%
• Tần số tín hiệu thử nghiệm: 1MHz, độ phân giải 1mHz, đầu vào tần số 5 chữ số
• Lựa chọn nguồn tín hiệu mạnh nhất:
  • Mức kiểm tra AC có thể lập trình: 10V / 100mA
  • Nguồn cung cấp thiên vị DC có thể lập trình: 10V / 100mA
  • Nguồn điện áp DC độc lập: 10V / 50mA
  • Nguồn điện DC thiên vị nội bộ 1A (tùy chọn)
  • Nguồn thiên vị bên ngoài 120A (tùy chọn)
• Tốc độ thử nghiệm tối đa: 9ms / phép đo
• Hiển thị đồng thời 4 loại thông số thử nghiệm
• Chức năng quét danh sách: 201 điểm
• Chức năng quét đường cong / phân tích đồ họa liên tục
• Bộ nhớ trong: 100 bộ tệp cài đặt LCRZ và 10 bộ ảnh GIF
• Lưu trữ dữ liệu: Hình ảnh GIF và tệp CSV có thể được lưu trực tiếp vào bộ nhớ USB

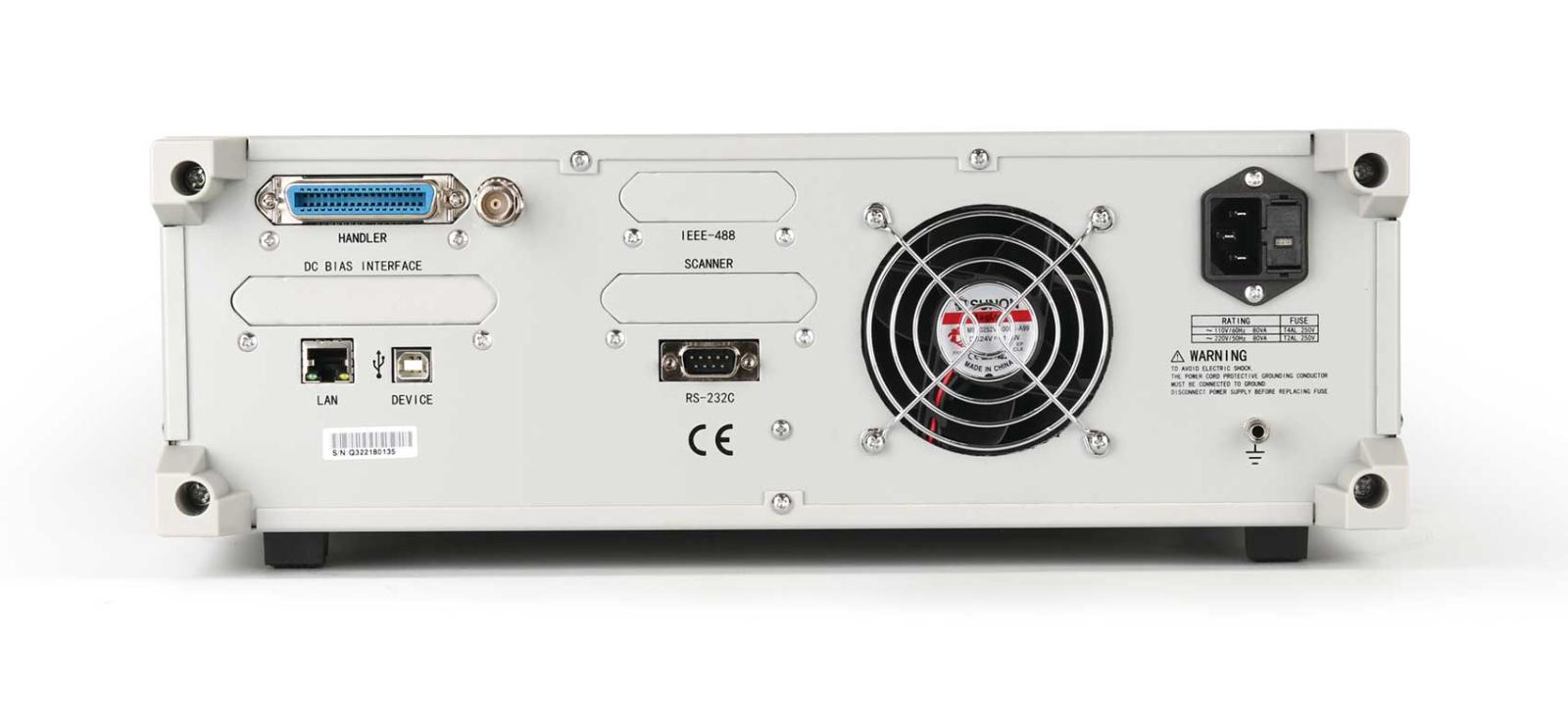

• Cổng giao tiếp: HANDLER, USB, LAN, RS232C, GPIB (tùy chọn), giao diện DCI

Thông số kỹ thuật của Tonghui TH2829A

• Màn hình: TFT LCD 7 inch, độ phân giải 800×RGB×480
• Tần số tín hiệu đo: 20Hz — 300kHz
• Độ phân giải nhỏ nhất: 1mHz, đầu vào tần số 5 chữ số
• Độ chính xác: 0.01%
• Thông số đo của LCR: |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
• Độ chính xác cơ bản: 0.05%
• Thời gian đo (≥10 kHz):
  • Nhanh: 9 ms / lần
  • Trung bình: 67 ms / lần
  • Chậm: 187 ms / lần
  • Thêm thời gian làm mới ký tự
• Dải hiển thị:
  • |Z|, R, X, DCR: 0.00001Ω — 99.9999MΩ
  • |Y|, G, B: 0.00001μs — 99.9999s
  • C: 0.00001pF — 9.99999F
  • L: 0.00001μH — 99.9999kH
  • D: 0.00001 — 9.99999
  • Q: 0.00001 — 99999.9
  • θ (DEG): -179.999º — 179.999º
  • θ (RAD): -3.14159 — 3.14159
  • Δ%: -999.999% — 999.999%
• Điều kiện môi trường hoạt động:
  • Nhiệt độ: 0℃ — 40℃
  • Độ ẩm: ≤ 90% RH
• Nguồn điện:
  • Dòng điện: 99V — 121V, 198V — 242V AC
  • Tần số: 47Hz — 63Hz
  • Công suất tiêu thụ tối đa: 80 VA

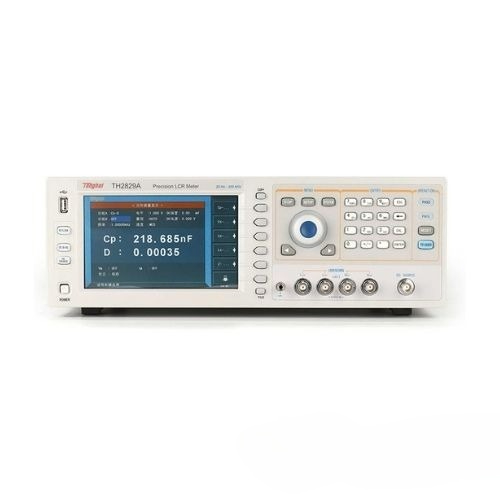

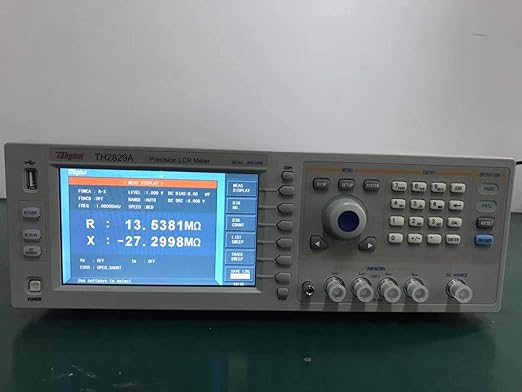

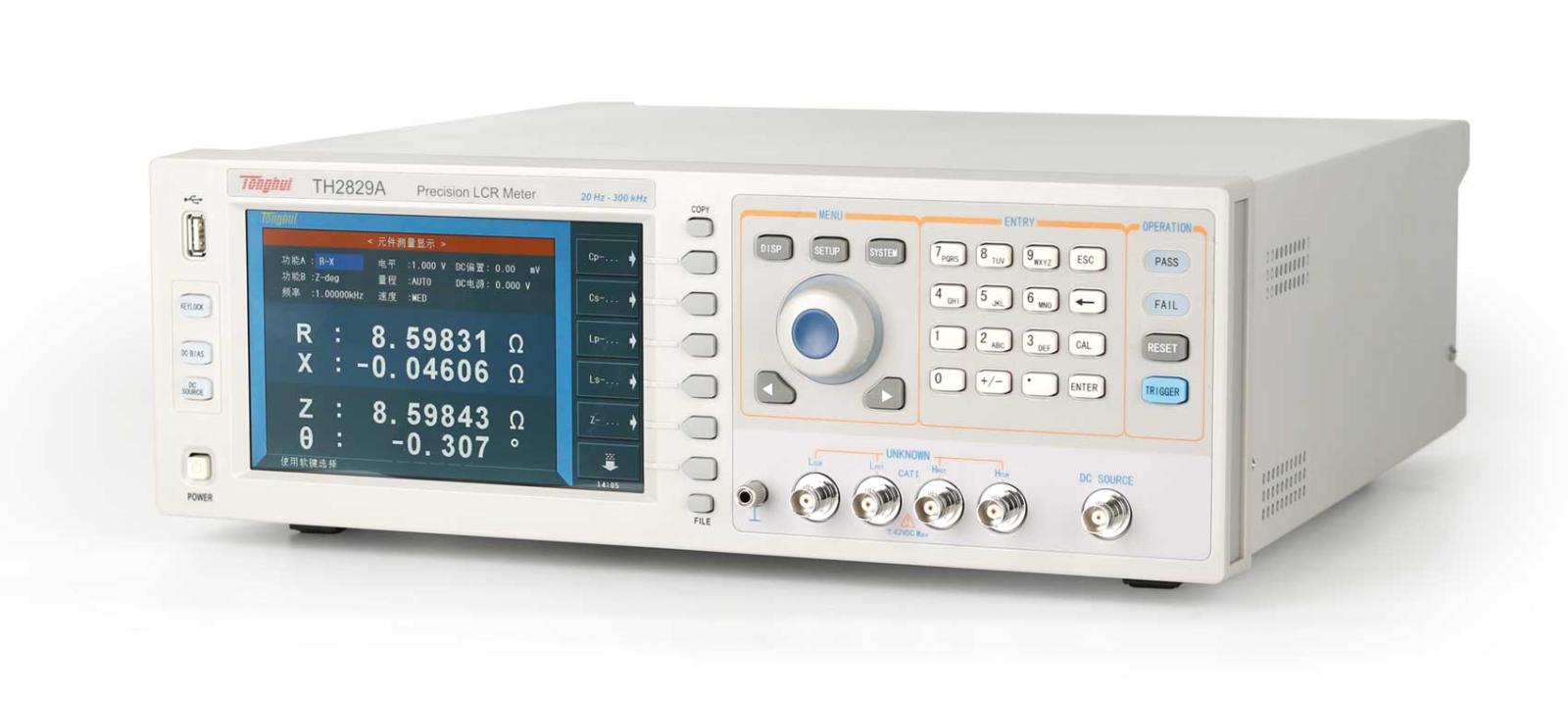

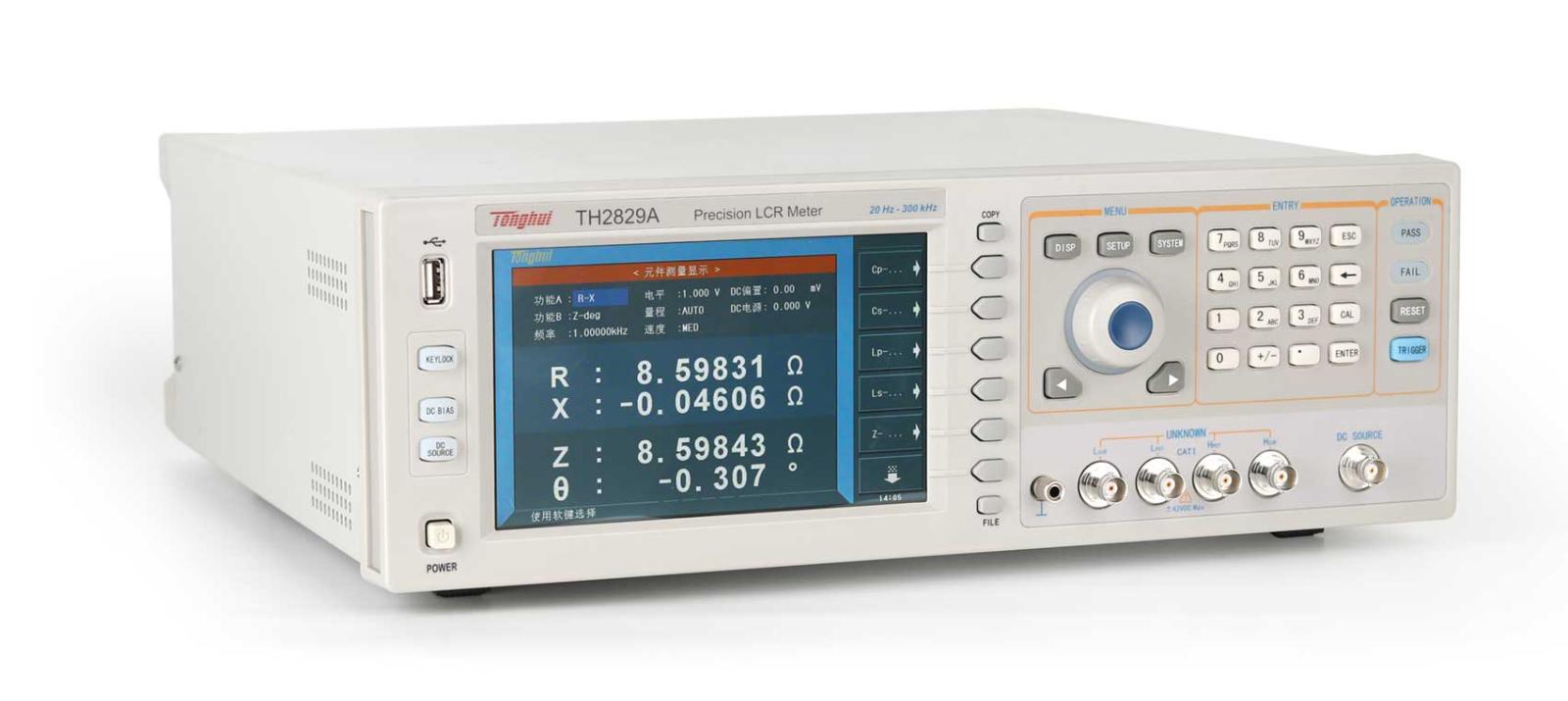

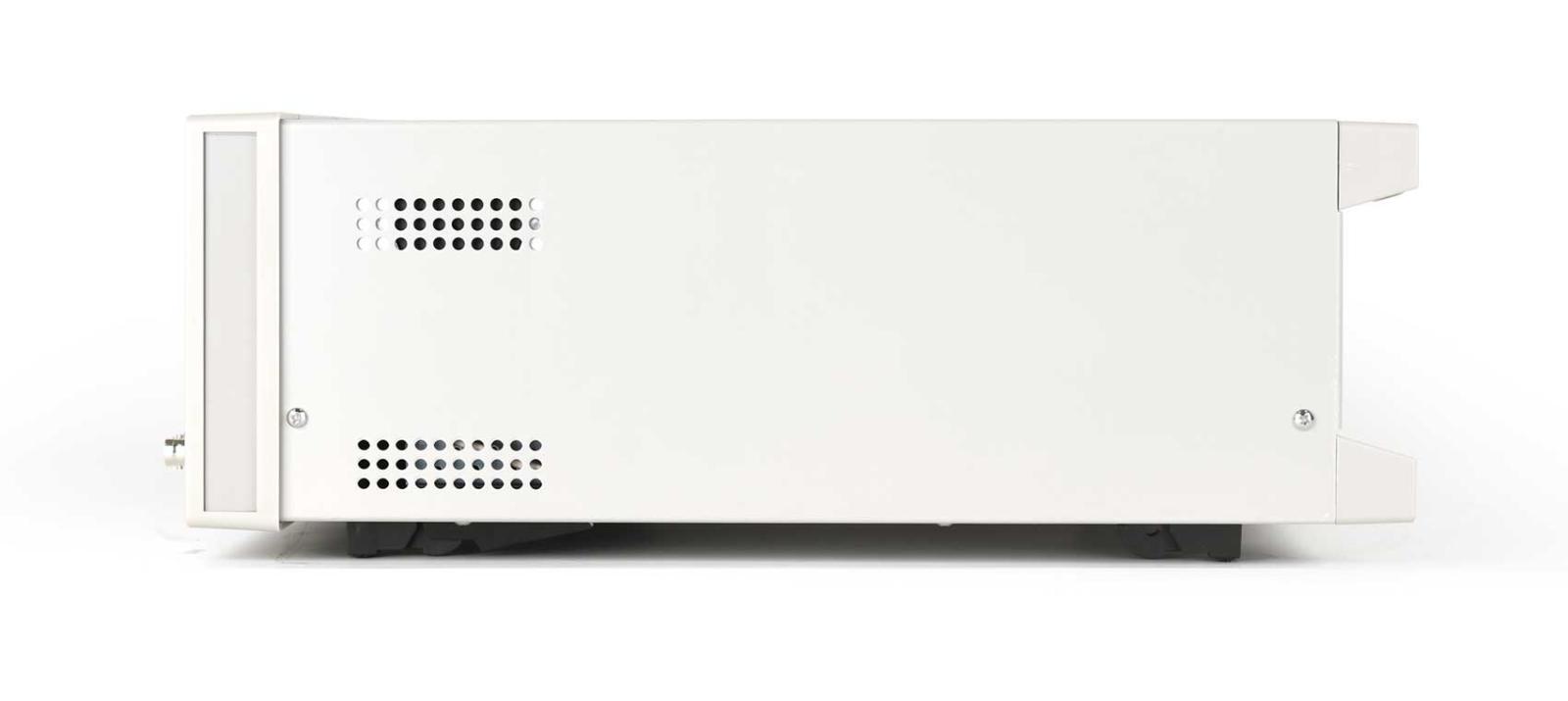

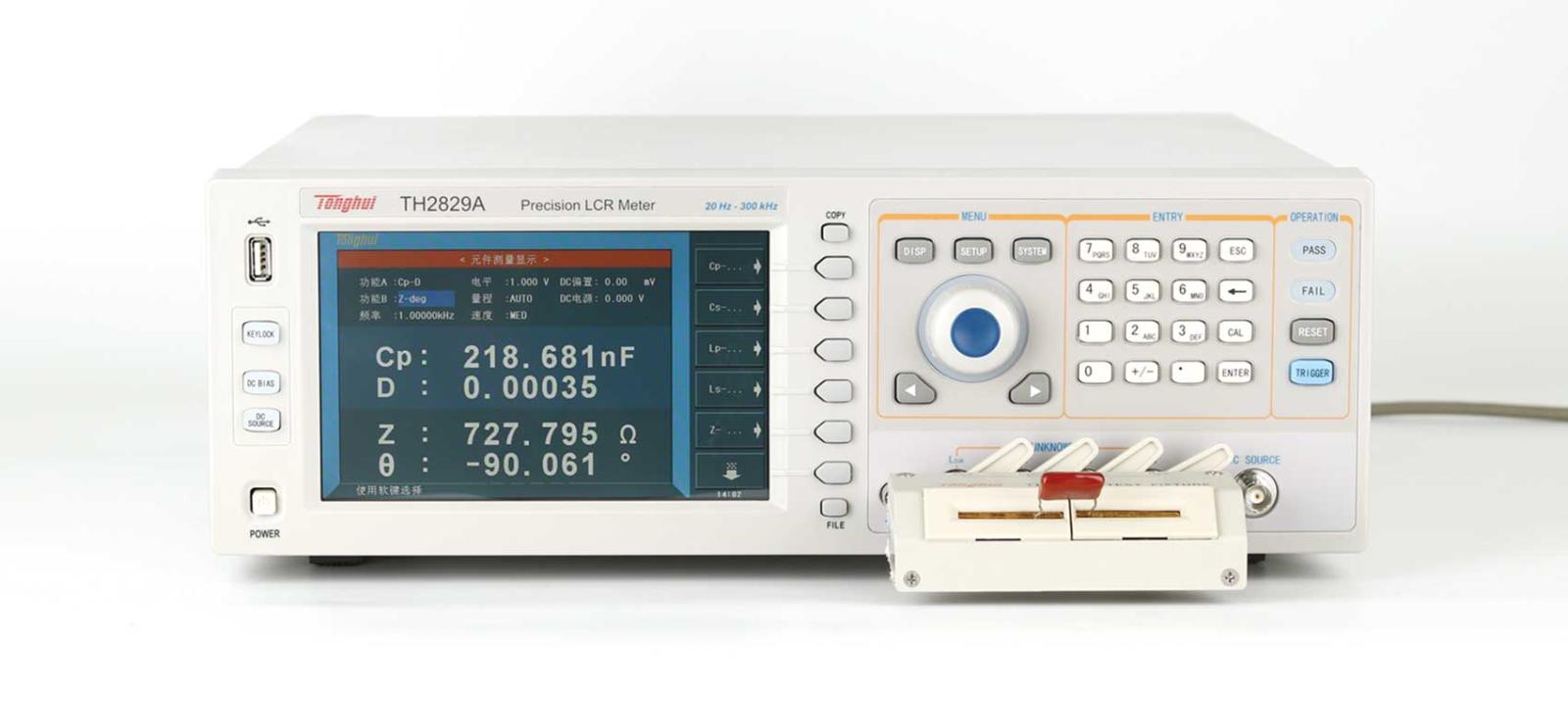

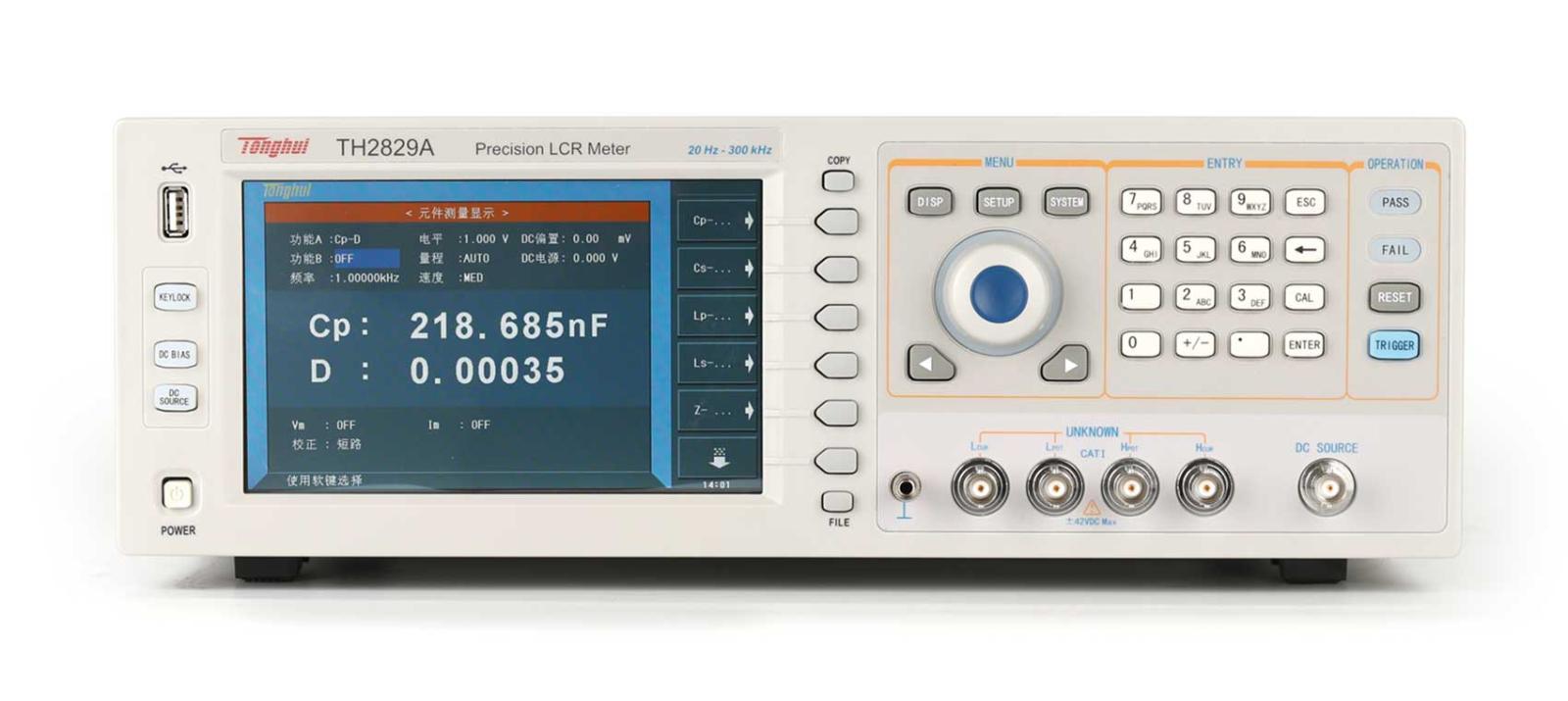

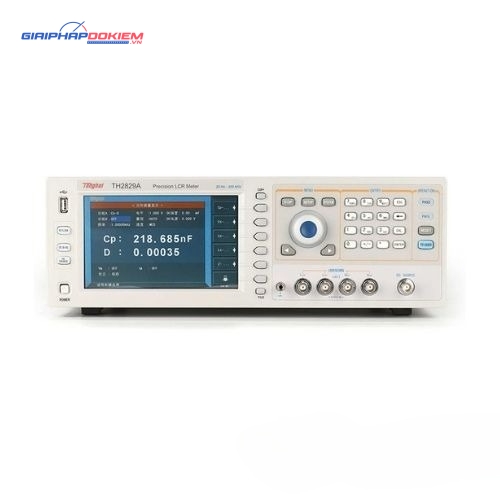

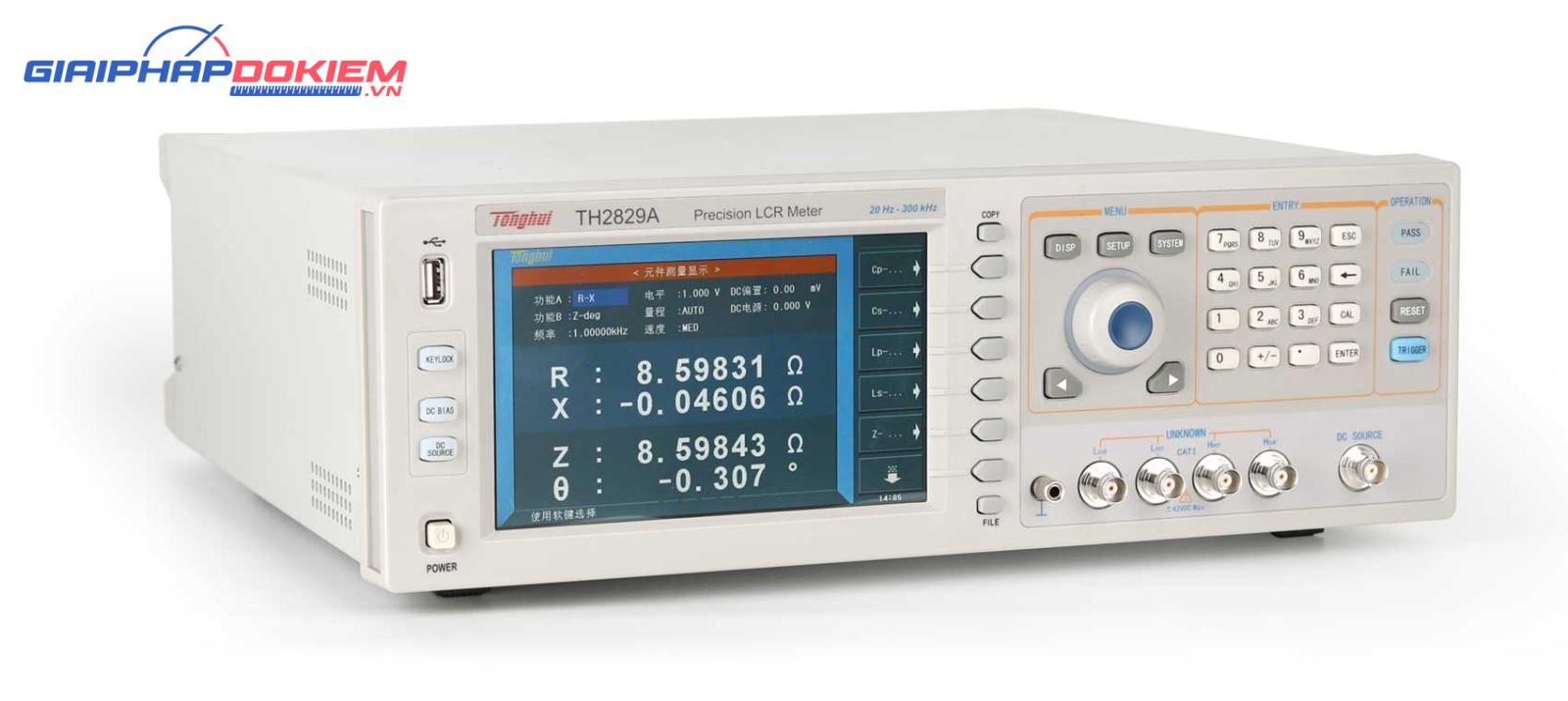

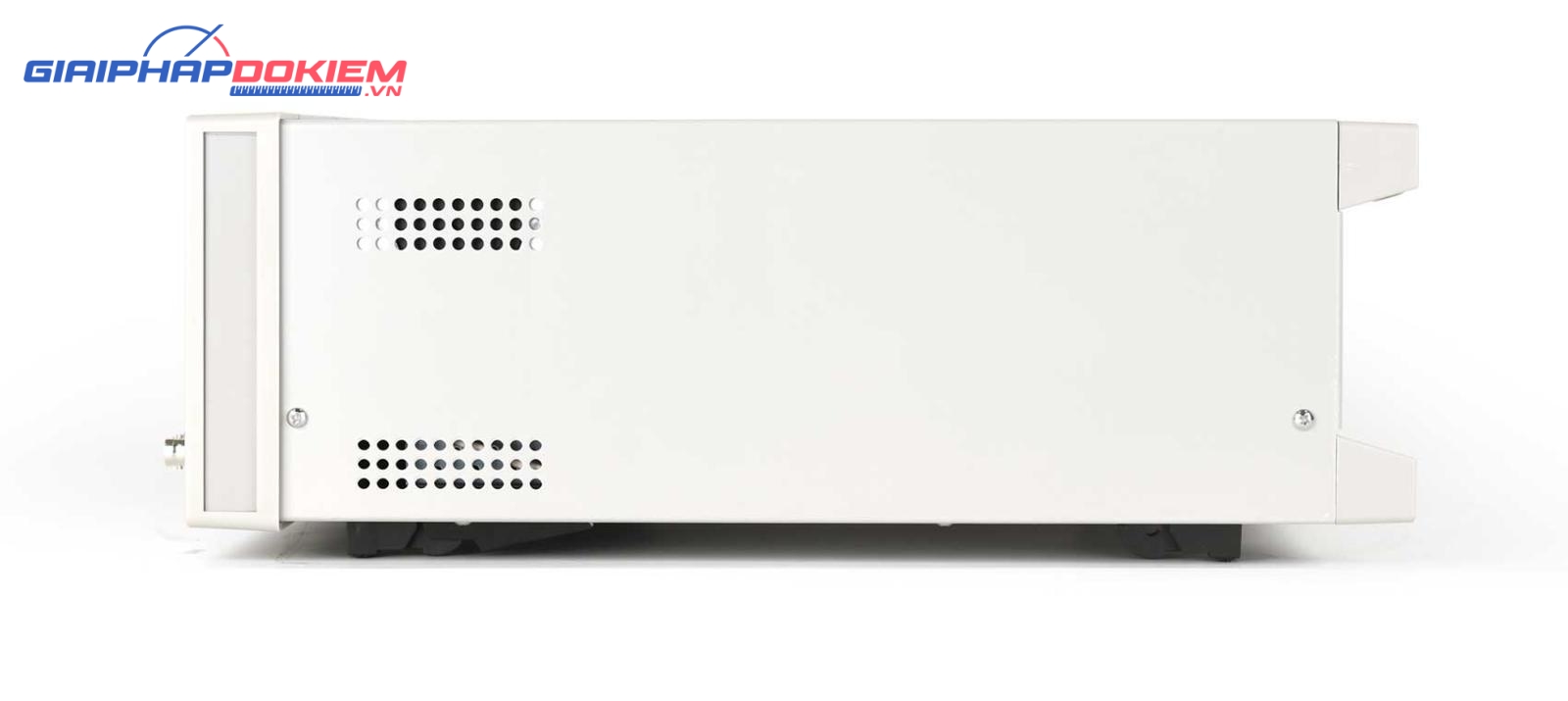

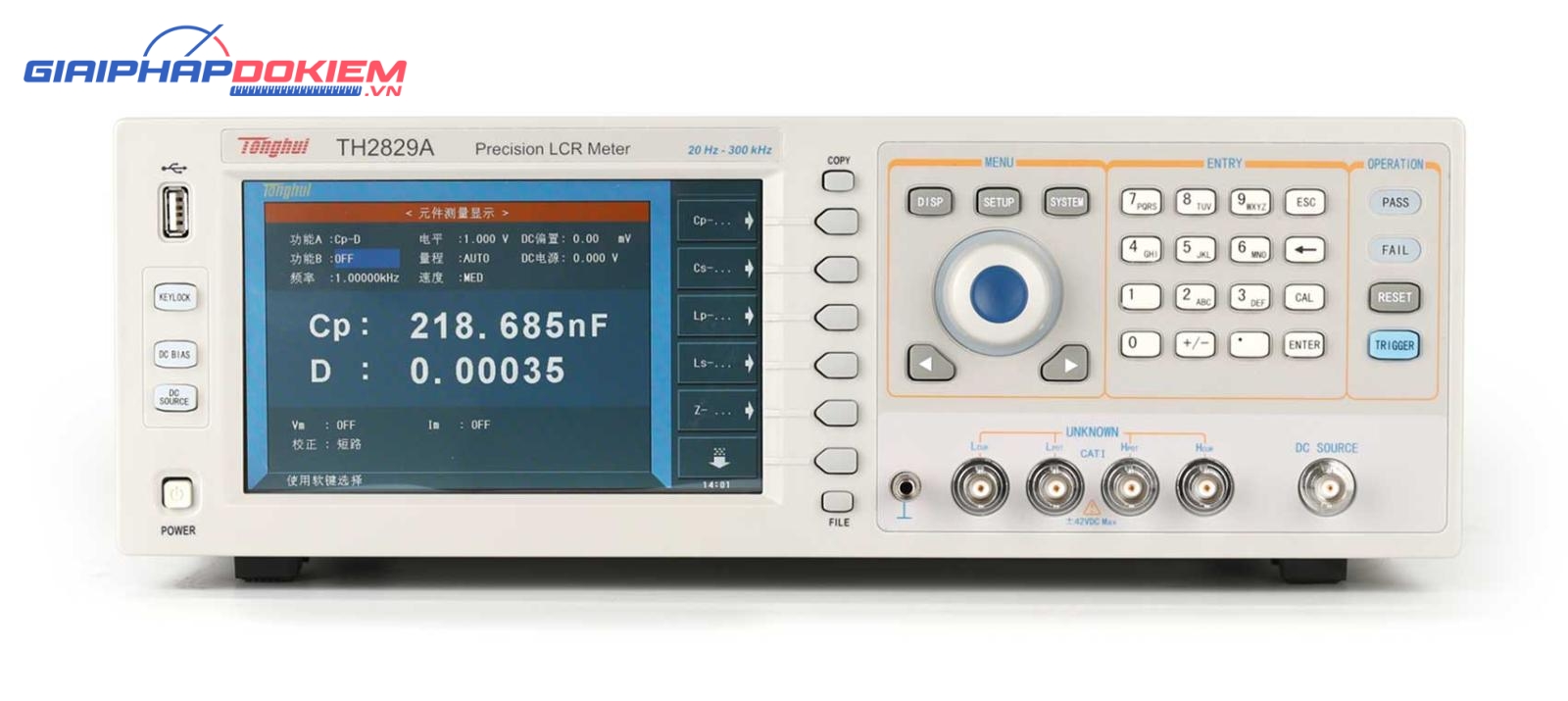

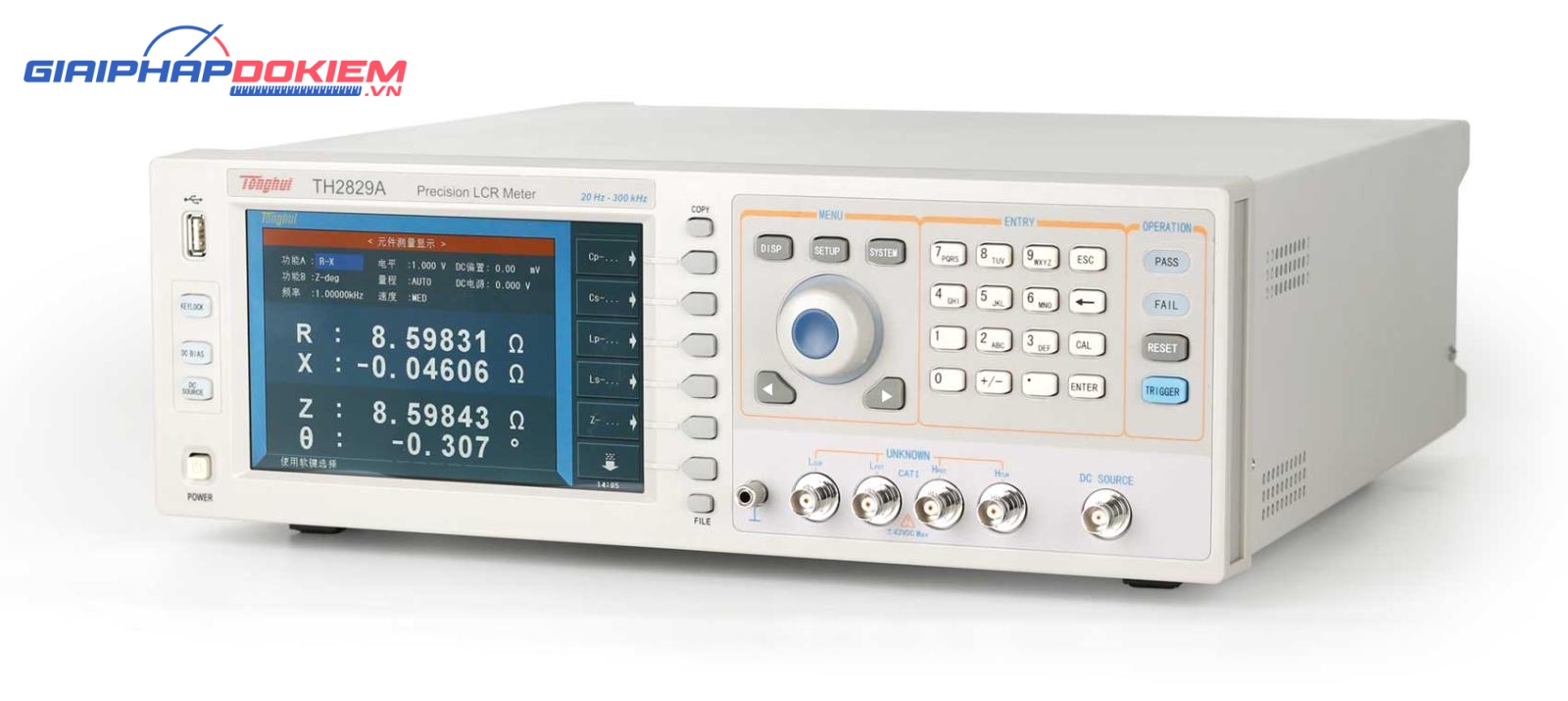

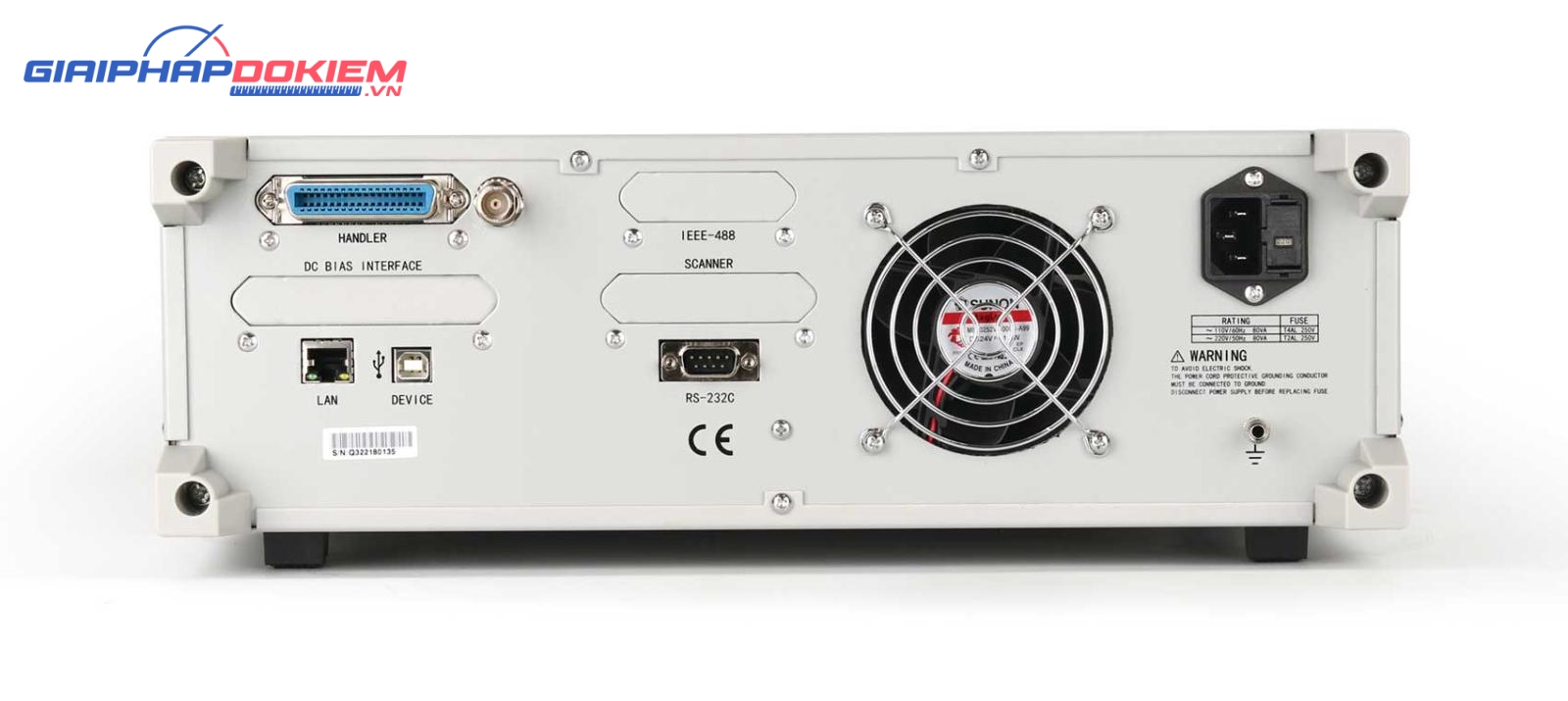

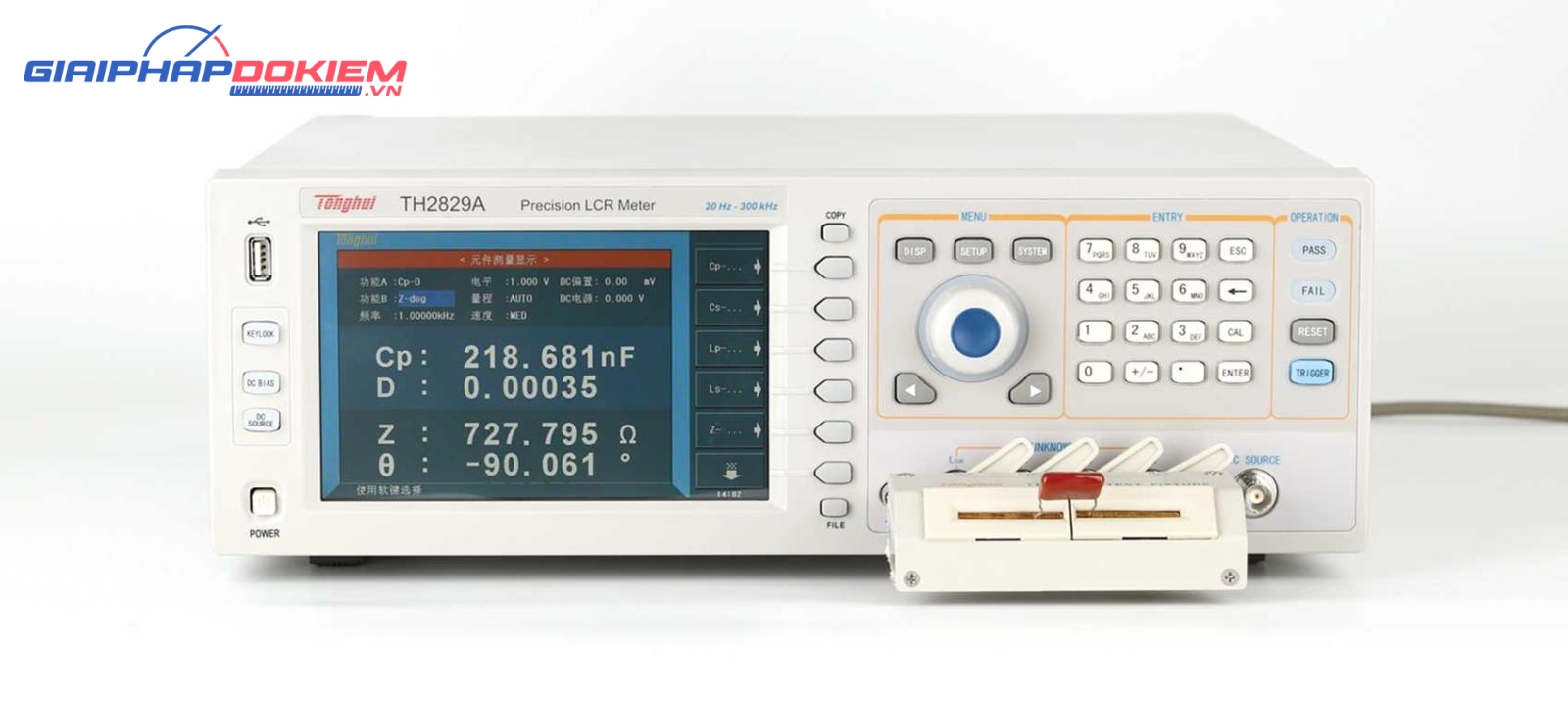

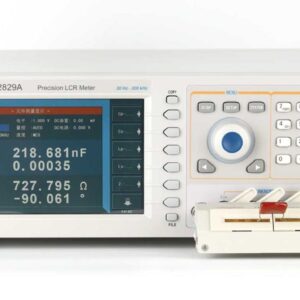

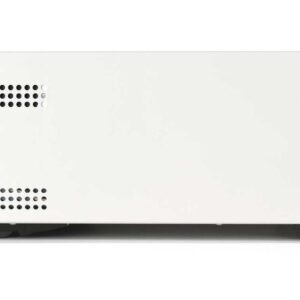

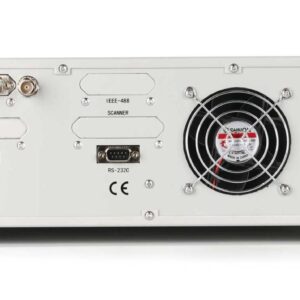

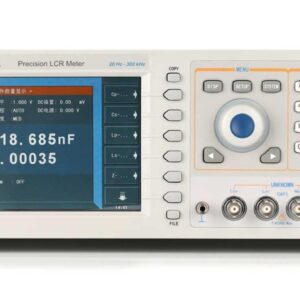

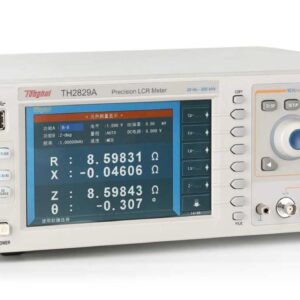

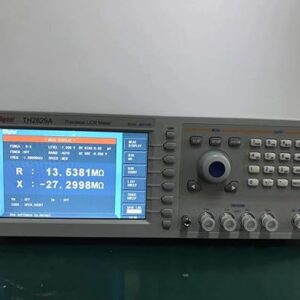

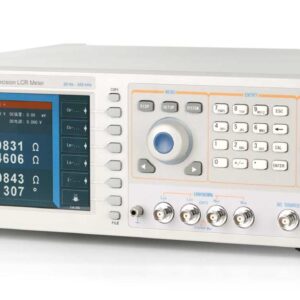

Hình ảnh của sản phẩm
