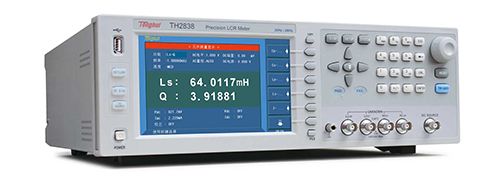

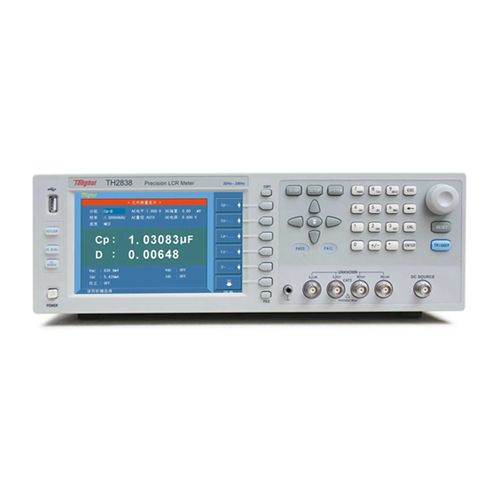

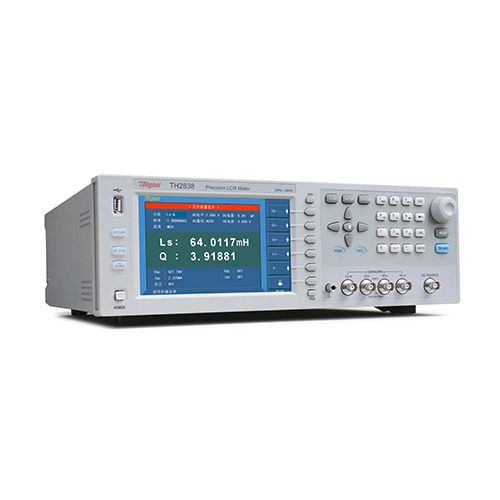

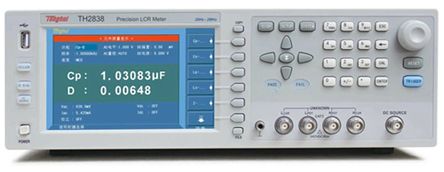

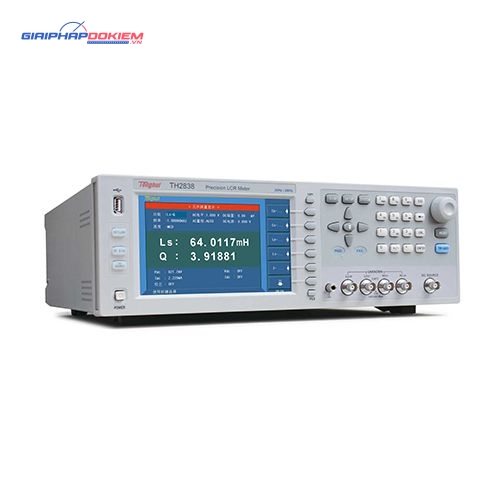

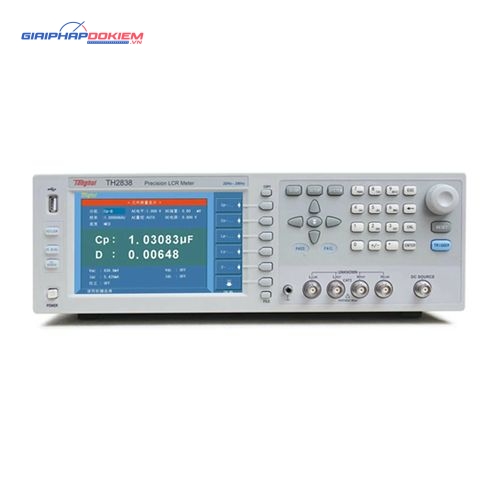

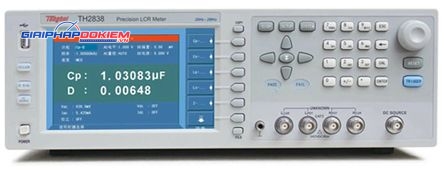

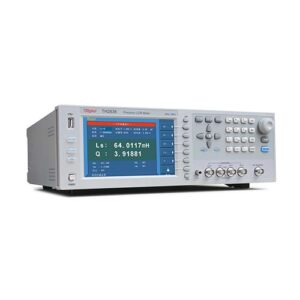

Máy đo LCR TongHui TH2838 Series 20Hz-2Mhz

TongHui TH2838 Series bao gồm ba model TH2838/TH2838H/TH2838A là các máy đo trở kháng thế hệ mới hoạt động dựa trên nguyên lý cầu cân bằng tự động tiên tiến hàng đầu. Với độ chính xác cơ bản 0.05%, tốc độ lấy mẫu 5.6ms, dải tần số 20Hz – 2MHz, phạm vi kiểm tra trở kháng lên đến 1GΩ  Máy kiểm tra linh kiện này đáp ứng đầy đủ các nhu cầu kiểm tra các loại linh kiện như điện trở, tụ, cuộn cảm.. đặc biệt hiệu quả với các tụ điện có D thấp và cuộn cảm với Q cao. Phương pháp kiểm tra 4T dùng để loại bỏ ảnh hưởng của khớp nối điện tử trong cáp thử nghiệm, để mở rộng giới hạn kiểm tra trở kháng thấp hơn 10 lần so với phương pháp 5T thông thường

TongHui TH2838 Series hỗ trở kiểm tra các tín hiệu AC 20V, 40VDC Bias, thêm vào đó thiết bị được tích hợp thêm nhiều chức năng phân tích khác như phân tích/quét danh sách biểu đồ giúp khả năng đánh giá linh kiện toàn diện hơn. Đây là một thiết bị mạnh mẽ trong việc thiết kế và phát triển mạch, củng như nghiên cứu và phát triển vật liệu, TongHui TH2838 Series phù hợp cho các tiêu chuẩn thương mại, tiêu chuẩn quân sự như IEC và MIL

Ứng dụng máy đo LCR TH2838

• Kiểm tra linh kiện thụ động: Ước tính tham số trở kháng và phân tích hiệu suất tụ điện, cuộn cãm, lõi từ, điện trở, máy biến áp, chip, các linh kiện mạng
• Thành phần bán dẫn: Kiểm tra thông số ký sinh và phân tích mạng tích hợp điều khiển LED. Phân tích thông số của bóng bán dẫn hoặc mạch tích hợp
• Các linh kiện khác: Đánh giá trở kháng của mạch in, rơ-le, công tắt, dây cáp, pin
• Vật liệu điện môi: Đánh giá hằng số điện môi, tổn thất nhựa, gốm, sứ và các vật liệu khác
• Vật liệu từ tính
• Vật liệu bán dẫn: Hằng số điện môi, độ dẫn điện, đặc tính C-V của vật liệu bán dẫn
• Tế bào tinh thể lỏng: Hằng số điện môi, hằng số đàn hồi, đặc tính C-V của các tinh thể lỏng

Thông số kỹ thuật:

• Dải tần số: Thay đổi linh hoạt từ 20Hz đến 2MHz với độ phân giải lên tới 1mHz.

• Độ chính xác cơ bản: Đạt mức 0.05%, đảm bảo kết quả đo tin cậy cho các linh kiện nhạy cảm.

• Tốc độ đo: Siêu nhanh, lên đến 5.6ms cho mỗi phép đo, cực kỳ phù hợp cho hệ thống sản xuất công nghiệp.

• Màn hình: Sử dụng màn hình LCD màu TFT 7 inch, độ phân giải 800×480, giúp hiển thị rõ nét các thông số và đồ thị quét.
