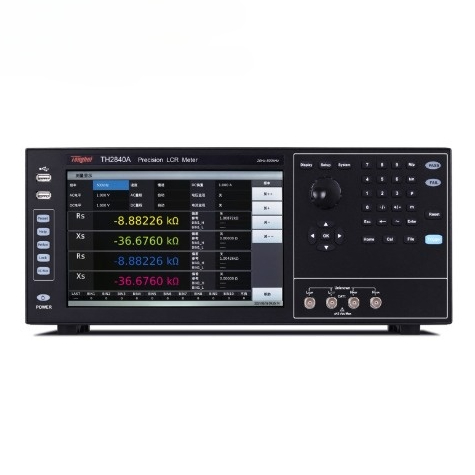

Máy đo LCR Tonghui TH2840A

Đặc điểm của sản phẩm Máy đo LCR Tonghui TH2840A

Máy đo LCR Tonghui TH2840A có những đặc điểm nổi bật sau đây:

• Tần số 20Hz-500kHz.
• Độ chính xác cơ bản: 0,05%
• Tín hiệu xoay chiều: 20V/100mA
• Độ lệch DC: 0+/-40V, 0+/-100mA
• Nguồn Dòng Điện AC: +/-2A

■ Tần số thử nghiệm: 20Hz-500kHz

■ Tính ổn định và nhất quán cao: 14 cấu hình phạm vi

■ Công suất cao: mức tín hiệu: 20VAC/100mAAC

Độ lệch DC tích hợp: ±40VDC/100mADC

Nguồn hiện tại tích hợp: ± 2A

■ Mức DCR: 20VDC/100mADC

■ Tốc độ cao: kiến ​​trúc CPU kép, tốc độ đo lên tới 1000 lần/giây

■ Độ phân giải cao: 10,1 inch, độ phân giải 1280*800, màn hình cảm ứng điện dung

■ Ba phương pháp kiểm tra: kiểm tra điểm, quét danh sách và quét đồ thị

■ Đo bốn thông số

■ Chức năng quét danh sách đa thông số 201 điểm

■ Chức năng quét đồ họa, có thể chọn tùy ý 4 quỹ đạo, hỗ trợ chia màn hình 1/2/4

■ Chức năng sắp xếp: 10 cấp độ sắp xếp ở chế độ LCR

■ Khả năng tương thích cao: hỗ trợ tập lệnh SCPI/MODBUS, tương thích với KEYSIGHT E4980A, E4980AL, HP4284A

Thông số kỹ thuật của Tonghui TH2840A

Giao diện của TH2840A

• Màn hình: Màn hình cảm ứng 10.1 inch
• Tỷ lệ khung hình: 16:9
• Độ phân giải: 1280×RGB×800

Thông số kỹ thuật của TH2840A

• Chế độ kiểm tra: Lựa chọn 4 thông số kiểm tra
• AC: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC
• DC: RDC, VDC, IDC

Dải tần

• Tần số: 20Hz – 500kHz
• Độ chính xác: 0.01%
• Độ phân giải:
  • 0.1mHz (20.0000Hz – 99.9999Hz)
  • 10Hz (1.00000MHz – 2.00000MHz)

Cấp độ kiểm tra

• Điện áp AC:
  • 5mVrms – 20Vrms: F ≤ 1MHz
  • 5mVrms – 15Vrms: F > 1MHz
• Độ chính xác:
  • ±(10% × Giá trị cài đặt + 2mV) (AC < 2Vrms)
  • ±(10% × Giá trị cài đặt + 5mV) (AC > 2Vrms)
• Độ phân giải:
  • 1mVrms (5mVrms – 0.2Vrms)
  • 10mVrms (10Vrms – 20Vrms)
• Dòng điện AC: 50μArms – 100mArms
• Độ phân giải (100Ω nội trở):
  • 10μArms (50μArms – 2mArms)
  • 100μArms (50μArms – 100mArms)

Kiểm tra RDC

• Điện áp: 100mV – 20V
• Độ phân giải:
  • 1mV (0V – 1V)
  • 10mV (1V – 20V)
• Dòng điện: 0mA – 100mA
• Độ phân giải:
  • 10μA (0mA – 10mA)
  • 100μA (10mA – 100mA)

DC Bias

• Điện áp: 0V – ±40V
• Độ chính xác:
  • AC < 2V: 1% × Giá trị cài đặt + 5mV
  • AC > 2V: 2% × Giá trị cài đặt + 8mV
• Độ phân giải:
  • 1mV (0V – 1V)
  • 10mV (±1V – ±40V)
• Dòng điện: 0mA – ±100mA
• Độ phân giải:
  • 10μA (0mA – 10mA)
  • 100μA (10mA – 100mA)

Thông số đo

• Cs, Cp: 0.00001pF – 9.99999F
• Ls, Lp: 0.00001μH – 99.9999kH
• D: 0.00001 – 9.99999
• Q: 0.00001 – 99999.9
• R, Rs, Rp, X, Z, RDC: 0.001mΩ – 99.9999MΩ
• G, B, Y: 0.00001μs – 99.9999S
• VDC: ±0V – ±999.999V
• IDC: ±0A – ±999.999A
• θr: -3.14159 – 3.14159
• θd: -179.999° – 179.999°
• Δ%: ±(0.000% – 999.9%)

Thông số nguồn điện

• Điện áp đầu vào: 100-120VAC / 198-242VAC (tùy chọn), 47-63Hz
• Công suất tiêu thụ: Hơn 130VA

Kích thước và khối lượng

• Kích thước (WxHxD): 430 x 177 x 265 mm
• Khối lượng: 11kg

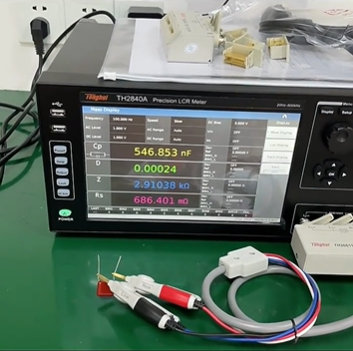

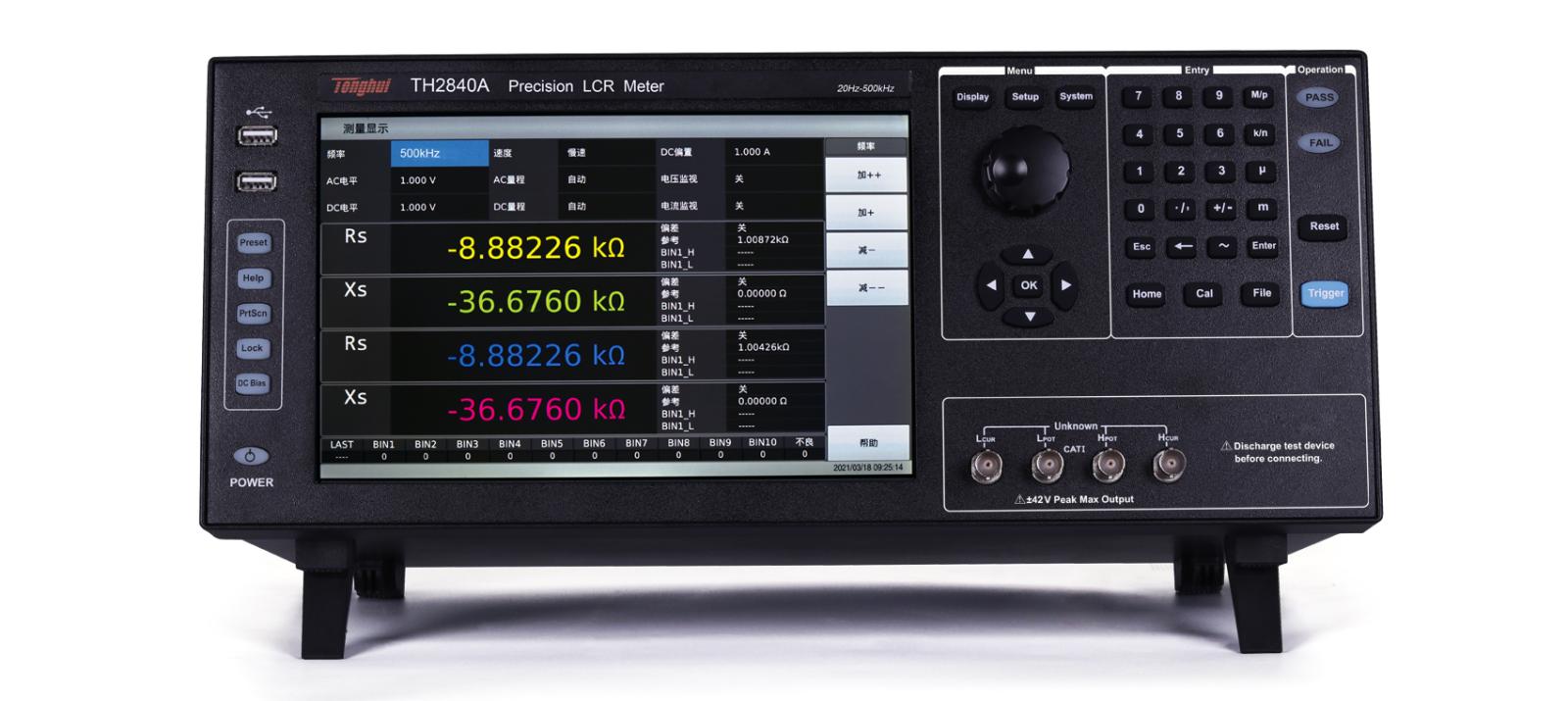

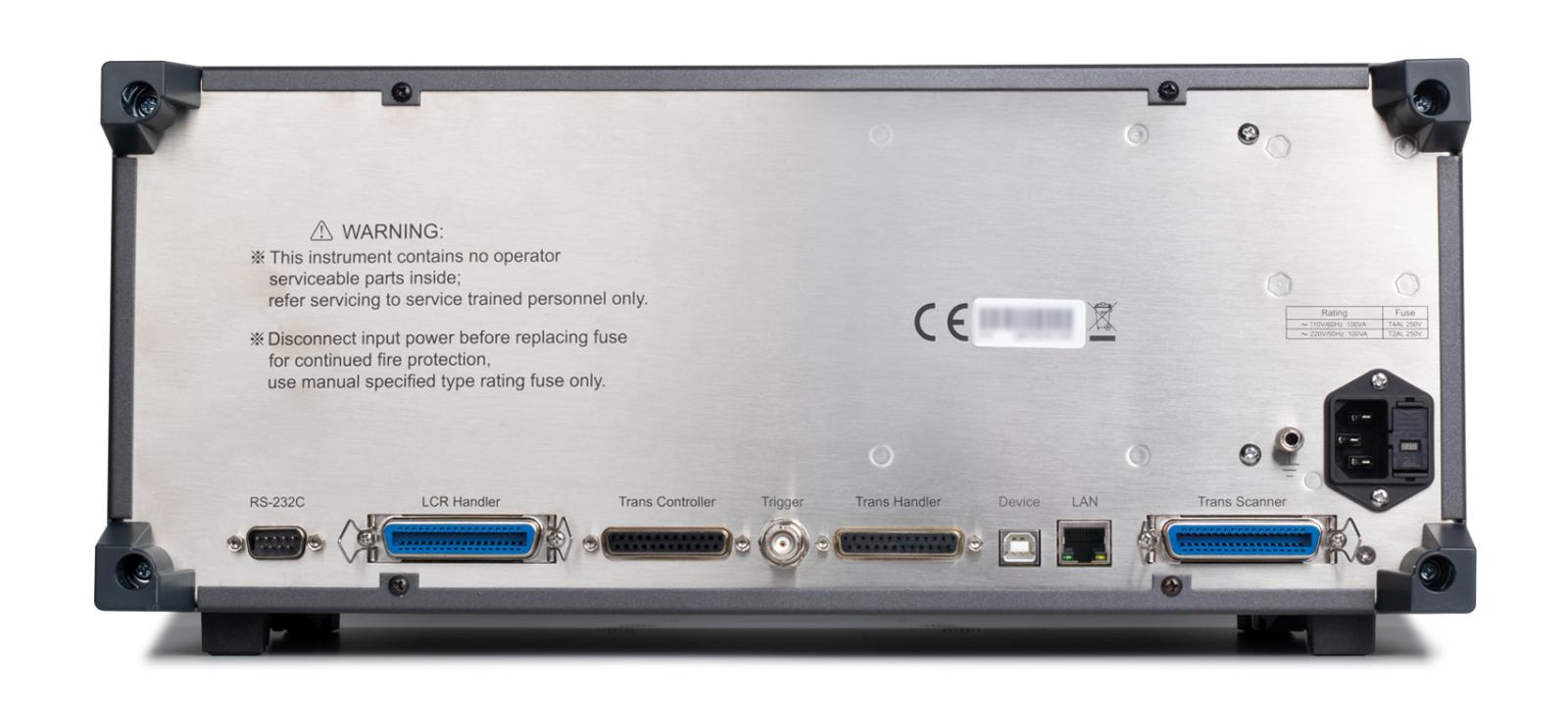

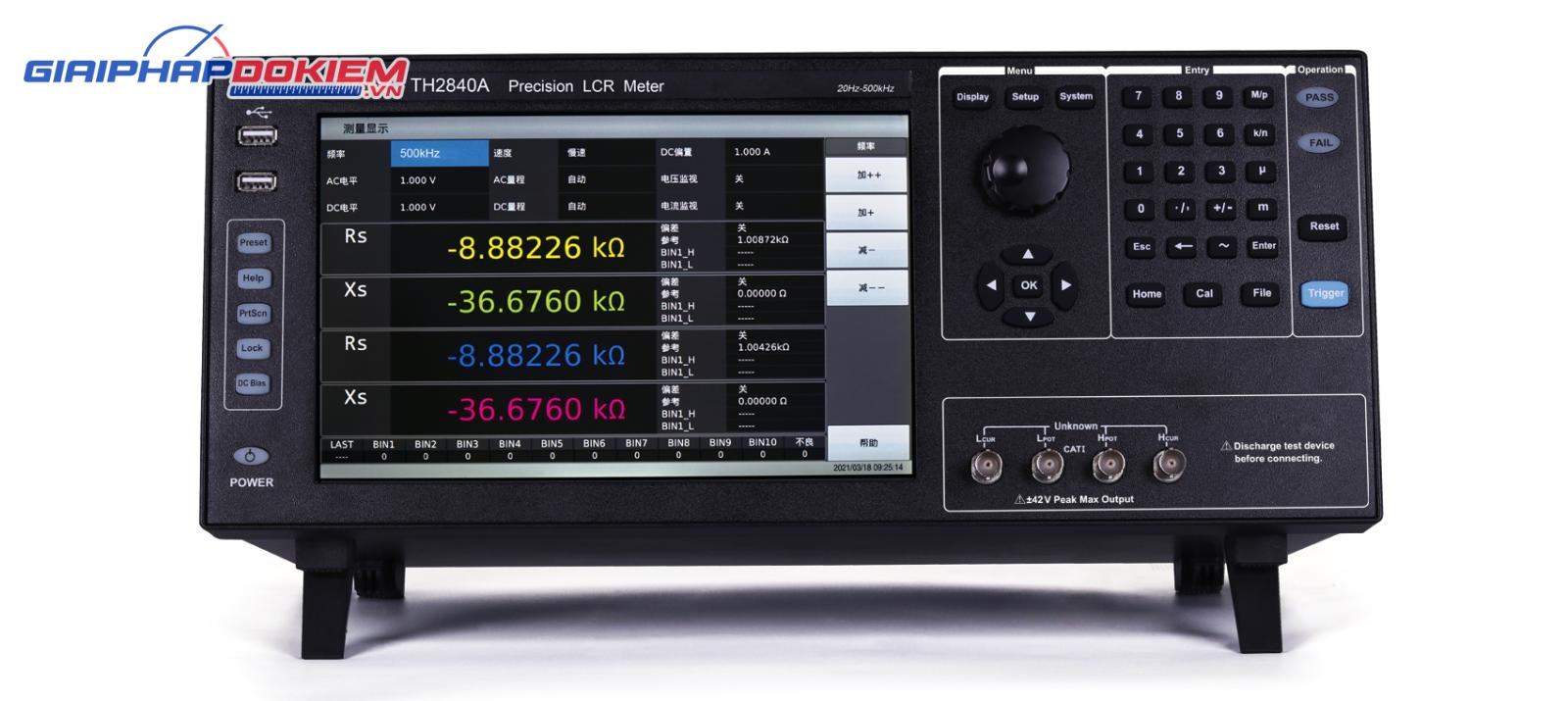

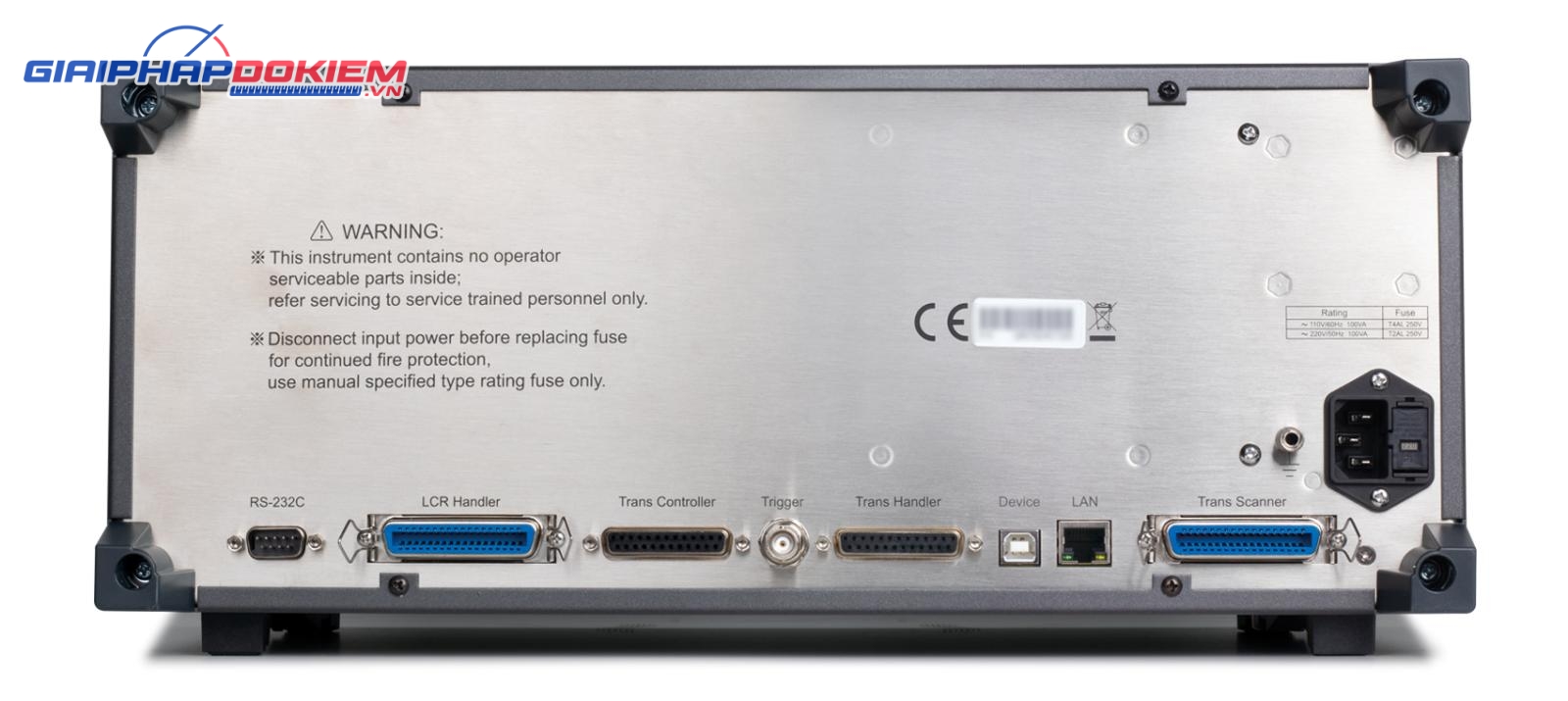

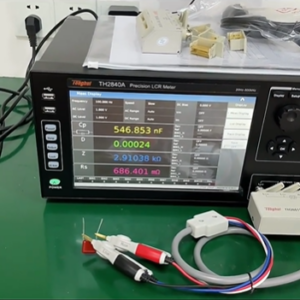

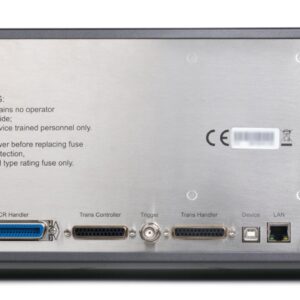

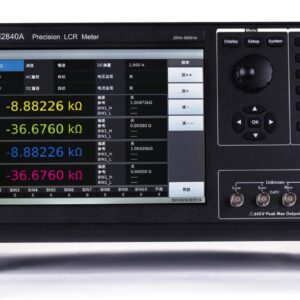

Hình ảnh của sản phẩm Máy đo LCR Tonghui TH2840A
