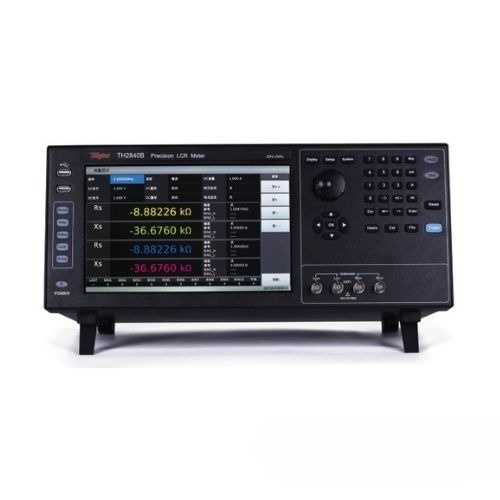

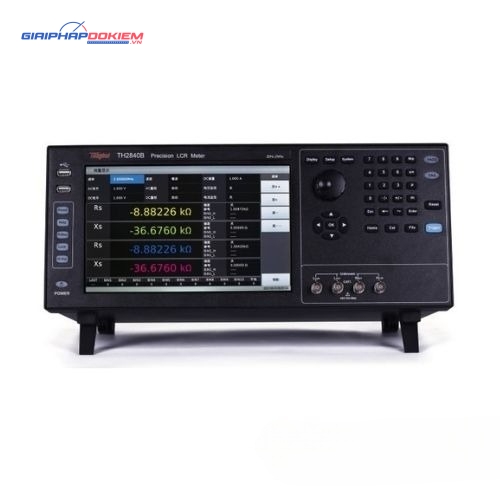

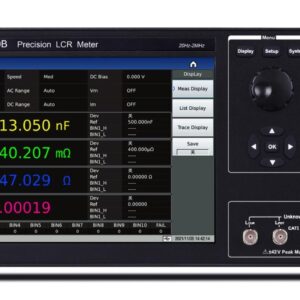

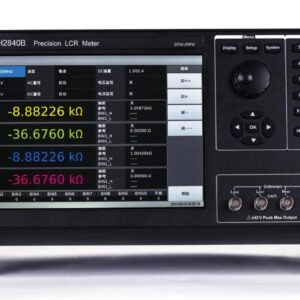

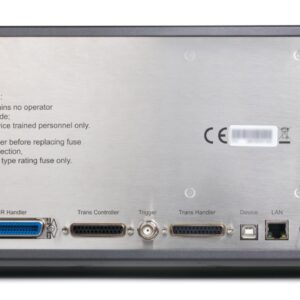

Máy đo LCR Tonghui TH2840B

• Tần số kiểm tra: 20Hz – 2MHz
• Tính ổn định và nhất quán cao: 14 cấu hình phạm vi
• Công suất cao: Mức tín hiệu: 20VAC/100mAAC
• Điện áp DC tích hợp: ±40VDC/100mADC
• Nguồn dòng điện tích hợp: ±2A
• Mức DCR: 20VDC/100mADC
• Tốc độ cao: Kiến trúc CPU kép, tốc độ đo lên tới 1000 lần/giây
• Độ phân giải cao: Màn hình cảm ứng điện dung 10.1 inch, độ phân giải 1280×800
• Ba phương pháp kiểm tra: Kiểm tra điểm, quét danh sách và quét đồ thị
• Đo bốn thông số
• Chức năng quét danh sách đa tham số 201 điểm
• Chức năng quét đồ họa, có thể chọn ngẫu nhiên 4 quỹ đạo, hỗ trợ chia màn hình 1/2/4
• Chức năng sắp xếp: 10 cấp độ sắp xếp trong chế độ LCR
• Khả năng tương thích cao: Hỗ trợ bộ lệnh SCPI/MODBUS, tương thích với các thiết bị như KEYSIGHT E4980A, E4980AL, HP4284A

Thông số kỹ thuật của Tonghui TH2840B

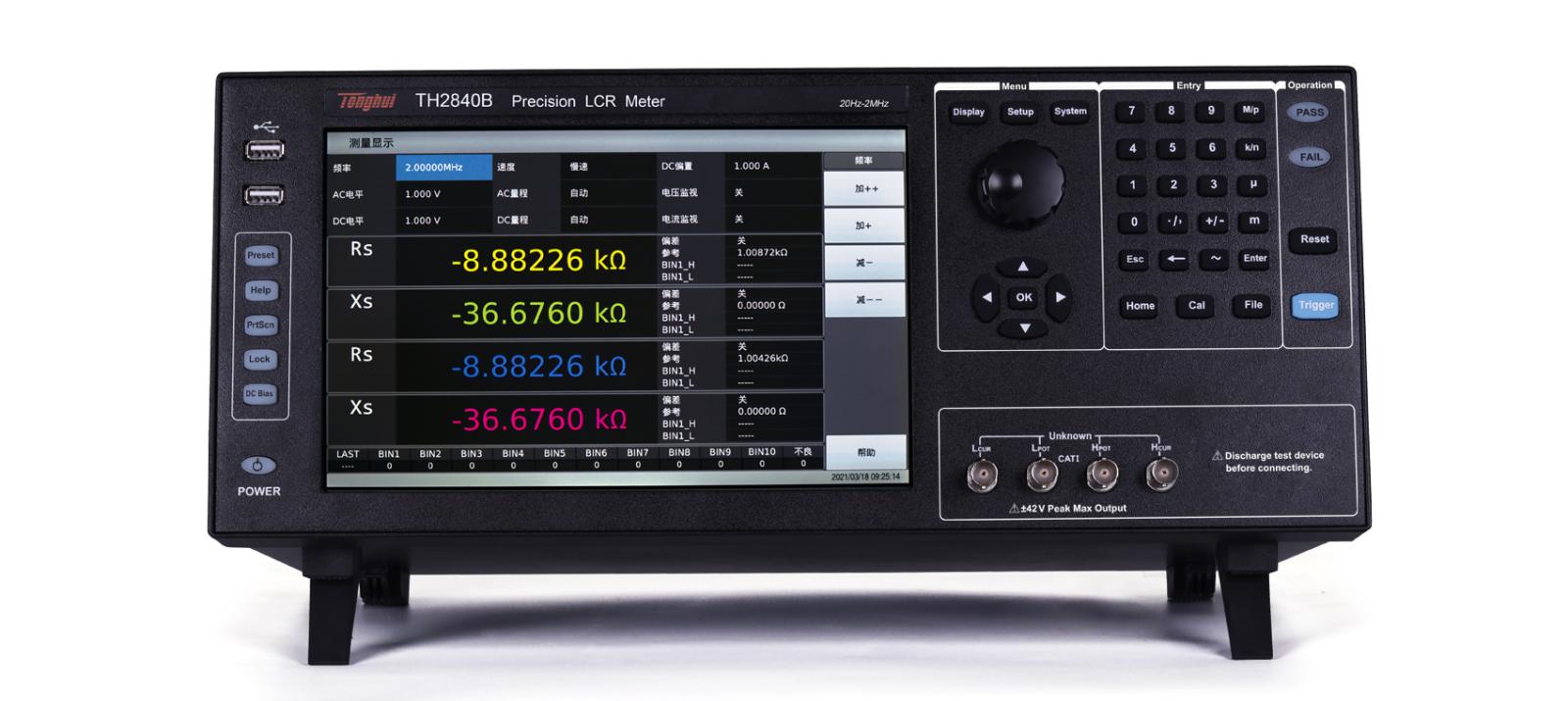

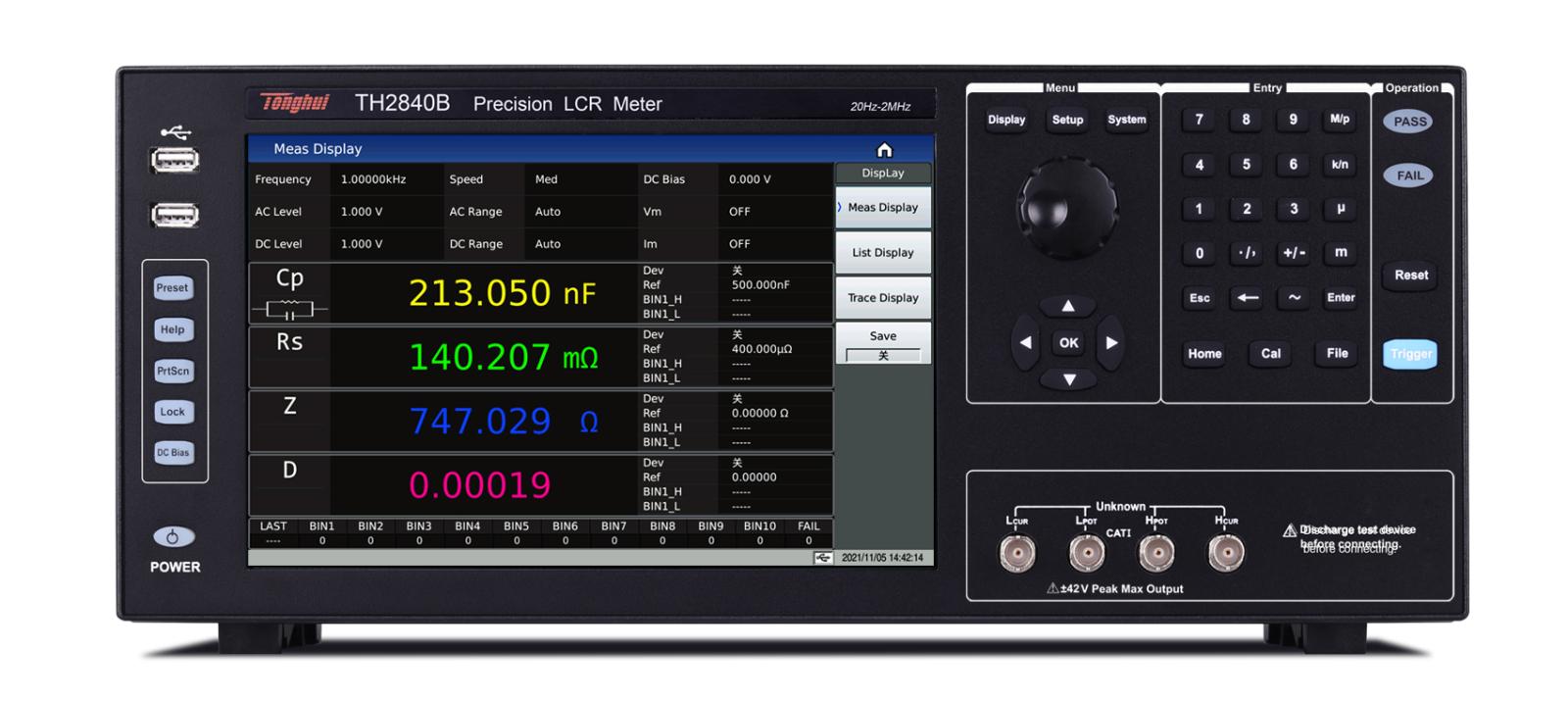

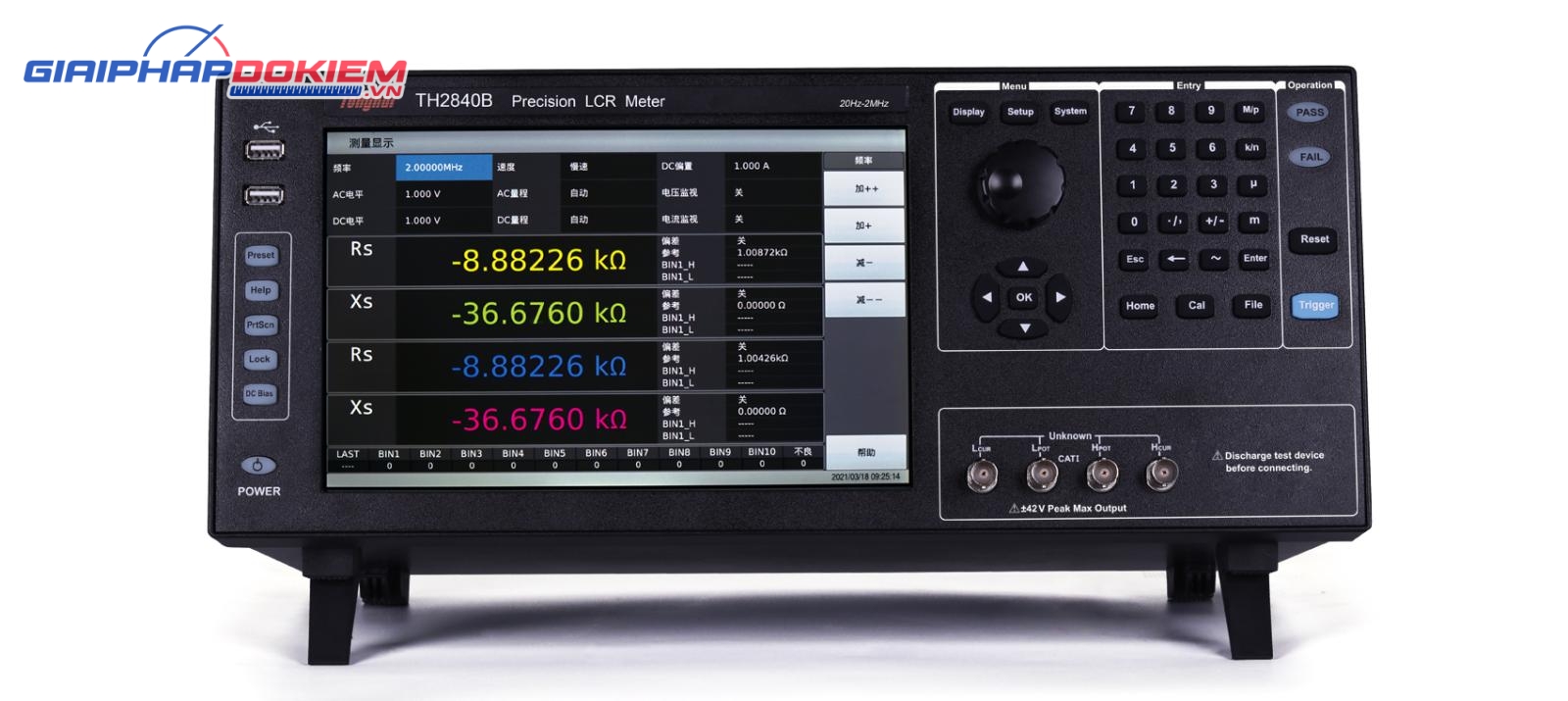

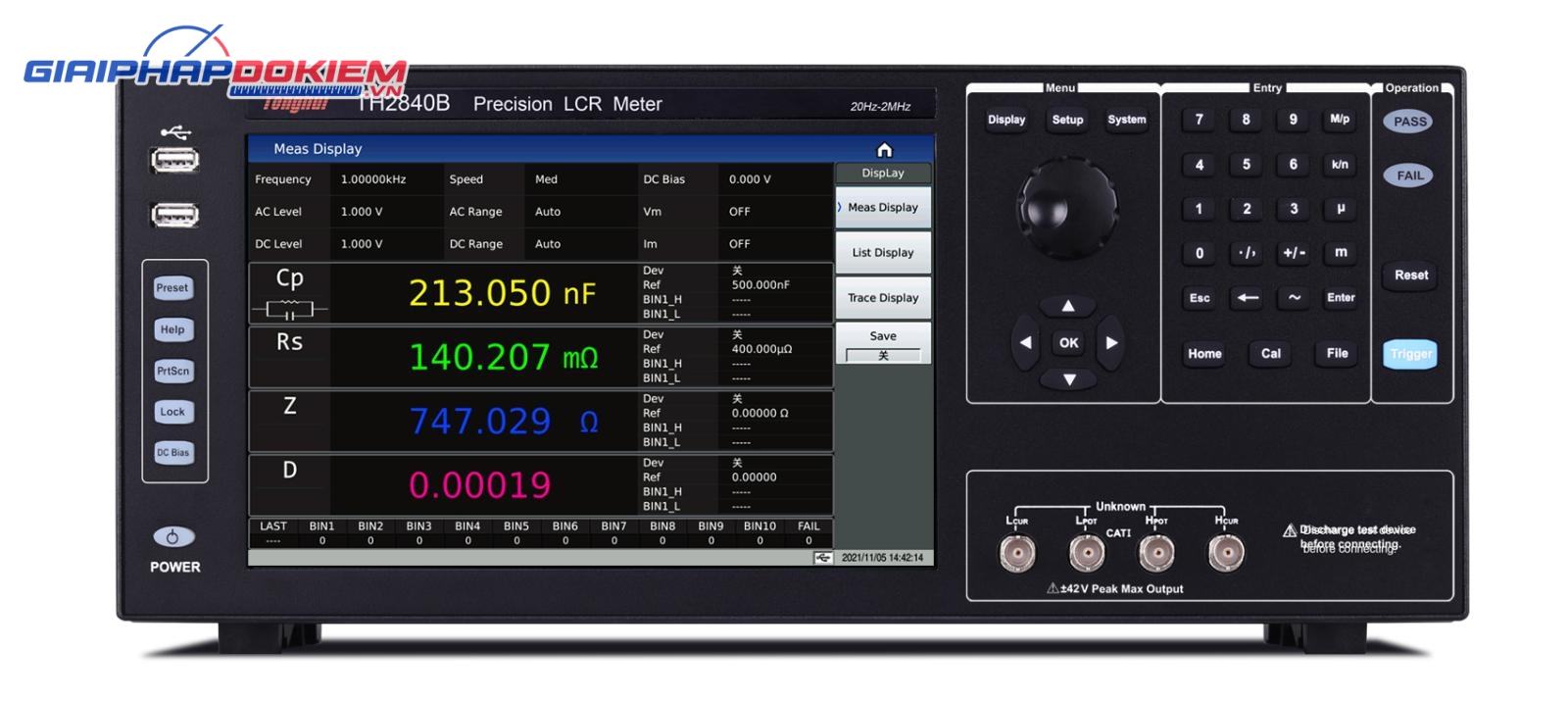

Giao diện của TH2840B

• Màn hình: Màn hình cảm ứng 10.1″
• Tỷ lệ: 16:9
• Độ phân giải: 1280×RGB×800

Thông số kỹ thuật

• Chế độ kiểm tra: Có thể lựa chọn 4 thông số
  • AC: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC
  • DC: RDC, VDC, IDC

Tần số

• Dải tần: 20Hz – 2MHz
• Độ chính xác: 0.01%
• Độ phân giải:
  • 0.1mHz (20.0000Hz – 99.9999Hz)
  • 10Hz (1.00000MHz – 2.00000MHz)

Cấp độ kiểm tra

• Điện áp xoay chiều:
  • 5mVrms – 20Vrms: F ≤ 1MHz: 5mVrms – 20Vrms
  • F > 1MHz: 5mVrms – 15Vrms
• Độ chính xác:
  • ±(10% × Giá trị cài đặt + 2mV) (AC nhỏ hơn 2Vrms)
  • ±(10% × Giá trị cài đặt + 5mV) (AC > 2Vrms)
• Độ phân giải:
  • 1mVrms (5mVrms – 0.2Vrms)
  • 10mVrms (10Vrms – 20Vrms)
• Dòng điện AC: 50μArms – 100mAarms
  • Độ phân giải (100Ω nội trở):
    • 10μArms (50μArms – 2mArms)
    • 100μArms (50μArms – 100mArms)

Kiểm tra RDC

• Điện áp: 100mV – 20V
• Độ phân giải:
  • 1mV (0V – 1V)
  • 10mV (1V – 20V)
• Dòng điện: 0mA – 100mA
• Độ phân giải:
  • 10μA (0mA – 10mA)
  • 100μA (10mA – 100mA)

DC Bias

• Điện áp: 0V – ±40V
• Độ chính xác:
  • AC ≤ 2V: 1% × Giá trị cài đặt + 5mV
  • AC > 2V: 2% × Giá trị cài đặt + 8mV
• Độ phân giải:
  • 1mV (0V – 1V)
  • 10mV (±1V – ±40V)
• Dòng điện: 0mA – ±100mA
  • Độ phân giải:
    • 10μA (0mA – 10mA)
    • 100μA (10mA – 100mA)

Các giá trị đo được

• Cs, Cp: 0.00001pF – 9.99999F
• Ls, Lp: 0.00001μH – 99.9999kH
• D: 0.00001 – 9.99999
• Q: 0.00001 – 99999.9
• R, Rs, Rp, X, Z, RDC: 0.001mΩ – 99.9999MΩ
• G, B, Y: 0.00001μs – 99.9999S
• VDC: ±0V – ±999.999V
• IDC: ±0A – ±999.999A
• θr: -3.14159 – 3.14159
• θd: -179.999° – 179.999°
• Δ%: ±(0.000% – 999.9%)

Thông số kỹ thuật khác

• Điện áp đầu vào: 100-120VAC/198-242VAC (tùy chọn), 47-63Hz
• Điện năng tiêu thụ: Hơn 130VA
• Kích thước (WxHxD): 430 x 177 x 265 mm
• Khối lượng: 11kg
