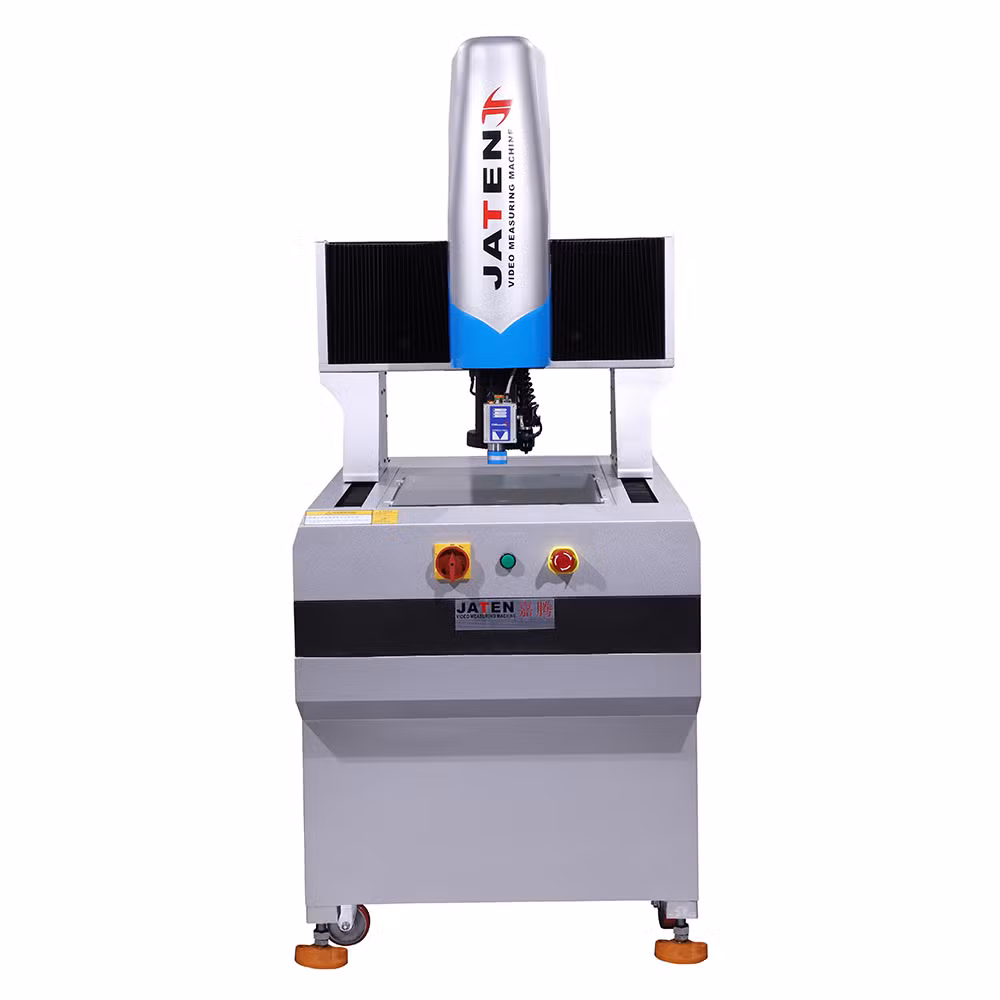

Máy đo toạ độ 2.5D Jaten QVS-3020CNC

Giới thiệu Máy đo toạ độ 2.5D Jaten QVS-3020CNC

Máy đo toạ độ 2.5D Jaten QVS-3020CNC có thiết kế nhỏ gọn, hiệu suất ổn định với mức chi phí hợp lý, dễ vận hành và không yêu cầu phải lắp đặt trong phòng thí nghiệm chuyên dụng. Hệ thống hỗ trợ chức năng đo 3D, tối ưu hóa các điểm đo theo vector, giúp quá trình sử dụng điện cực đồng trong nhà máy trở nên thuận tiện và hiệu quả hơn. Ngoài ra, thiết bị cho phép chuyển đổi tín hiệu từ kỹ thuật số sang tương tự, đồng thời tương thích với nhiều loại phần mềm 3D khác nhau.

Kết quả đo có thể xuất thành báo cáo đầy đủ, tích hợp chức năng đo động trên nền CAD. Hệ thống cũng hỗ trợ lập trình ngoại tuyến và đo nhanh, với khả năng bảo mật đồ họa tốt hơn trong quá trình cài đặt. Bên cạnh đó, chức năng đo tự động ba tọa độ cùng các mô-đun tối ưu hóa dành riêng cho điện cực đồng giúp nâng cao độ chính xác và hiệu suất đo lường.

Thông số kỹ thuật của Jaten QVS-3020CNC

• Di chuyển trục X,Y: 300x200mm
• Di chuyển trục Z: 200mm
• Tỷ lệ tuyến tính 3 trục X / Y / Z (2,5D): Thang đo tuyến tính GSI của Hoa Kỳ, Độ phân giải: 0,0005mm
• Độ chính xác: Trục X / Y: ≤3 + L / 200 (um) / Trục Z: ≤4 + L / 200 (um)
• Tính lặp lại: ± 2um

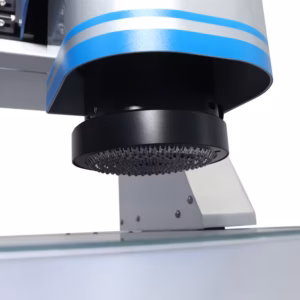

• Sự chiếu sáng: Viền: Đèn LED 256 cấp có thể điều chỉnh Chiếu sáng lạnh
• Mặt: Có thể điều chỉnh 256 lớp LED 6 vòng & 48 phân khu Chiếu sáng lạnh

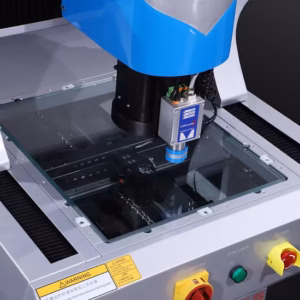

• Đo lường 3D: Mô-đun 3D và Đầu dò cảm ứng Renishaw MCP-K2 của Vương quốc Anh
• Công suất tải tối đa: 35Kg
• Kích thước: 1540x866x1750mm
• Khối lượng tịnh: 580Kg
