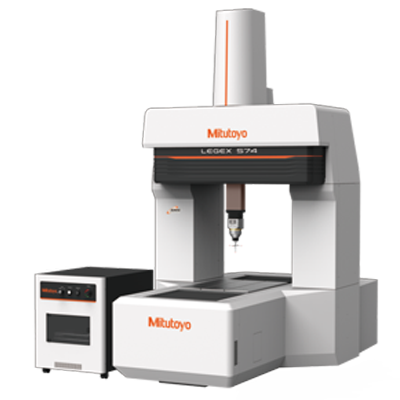

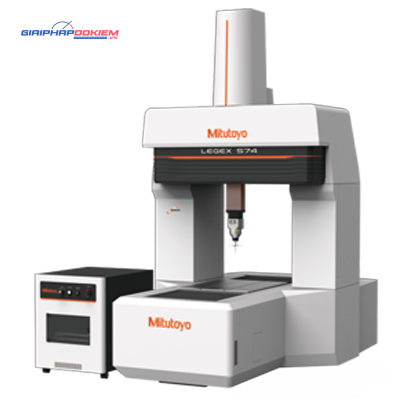

Máy đo tọa độ CNC CMM Mitutoyo LEGEX574 356-407

Giới thiệu Máy đo tọa độ CNC CMM Mitutoyo LEGEX574 356-407

Máy đo tọa độ CNC CMM Mitutoyo LEGEX574 356-407 là máy đo tọa độ CNC có độ chính xác cực cao.

Một cấu trúc cầu cố định và các ổ đỡ khí chính xác chạy trên các đường dẫn được lắp đặt chặt chẽ, đảm bảo độ ổn định chuyển động vượt trội và độ chính xác hình học cực cao.

Hệ thống truyền động được đặt trong “Trọng tâm” của thanh trượt, mang lại hiệu suất năng động tốt nhất có thể. Ngoài ra, một chân đế chống rung tích cực đã được sử dụng để mang lại độ chính xác cực cao.

Cấu trúc được thiết kế để ổn định nhiệt, quy mô thủy tinh kết tinh giãn nở thấp và bù nhiệt độ, đảm bảo độ chính xác cao trong phạm vi nhiệt độ từ 18 ° C đến 22 ° C.

Các lợi ích chính:

Phân tích chặt chẽ tất cả các yếu tố có thể tạo ra lỗi và loại bỏ hoặc giảm thiểu ảnh hưởng của chúng, mang lại độ chính xác vượt trội 0,28μm
Thang đo thủy tinh kết tinh có độ chính xác cực cao với hệ số giãn nở cực thấp 0,01×10-6 / K được sử dụng trên mỗi trục

Cấu trúc cầu cố định và vòng bi khí chính xác, chạy trên các đường dẫn có độ cứng cao, mang lại cho bạn sự ổn định chuyển động vượt trội và độ chính xác hình học cực cao
Bộ điều khiển UC480 hỗ trợ Đa cảm biến và chức năng SMS (Hệ thống đo thông minh)

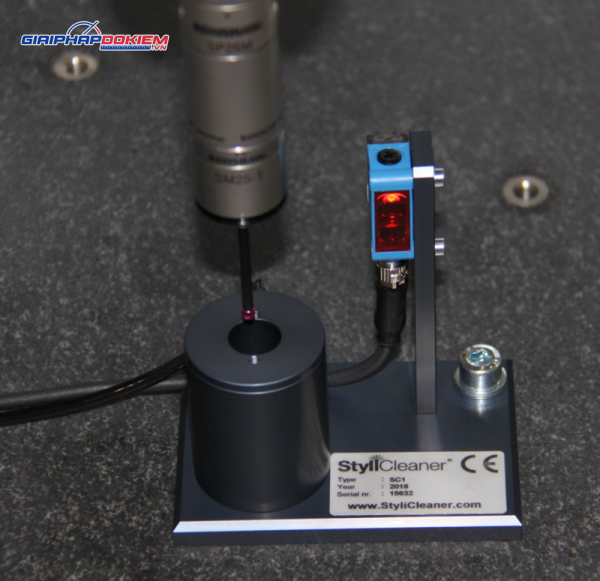

Bạn có thể sử dụng một số loại hệ thống thăm dò tùy chọn khác nhau, bao gồm cả đầu dò quét MPP310Q độ chính xác cao của Mitutoyo

Thông số kỹ thuật của Mitutoyo LEGEX574 356-407

Phạm vi:
500 x 700 x 450 mm
Bình luận:
Chân đế chống rung
Độ chính xác:
E0, MPE từ: (0,28+0,1L/100) µm
Báo cáo nguồn điện:
Báo cáo tóm tắt thử nghiệm UN 38.3
Tải
Trọng lượng:
250 kg
Tải
Chiều cao:
700 mm
