Máy đo toạ độ Jaten MV-6080CNC

Tổng quan về Máy đo toạ độ Jaten MV-6080CNC

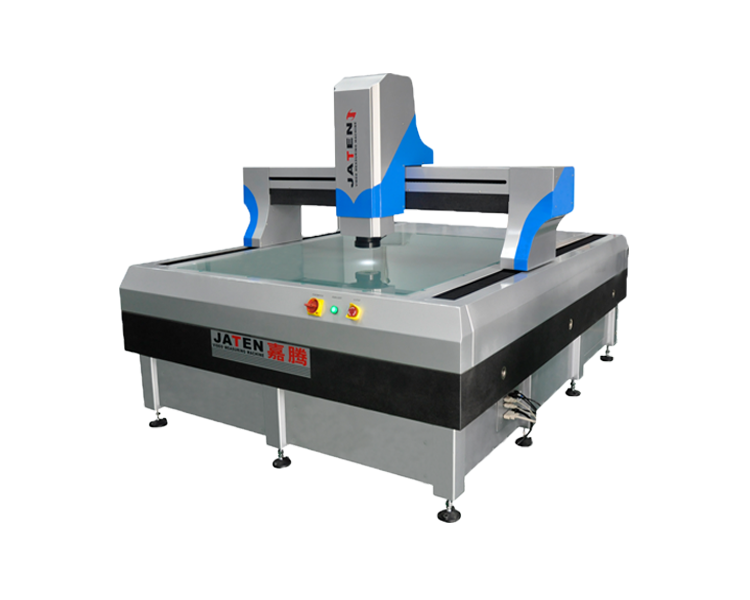

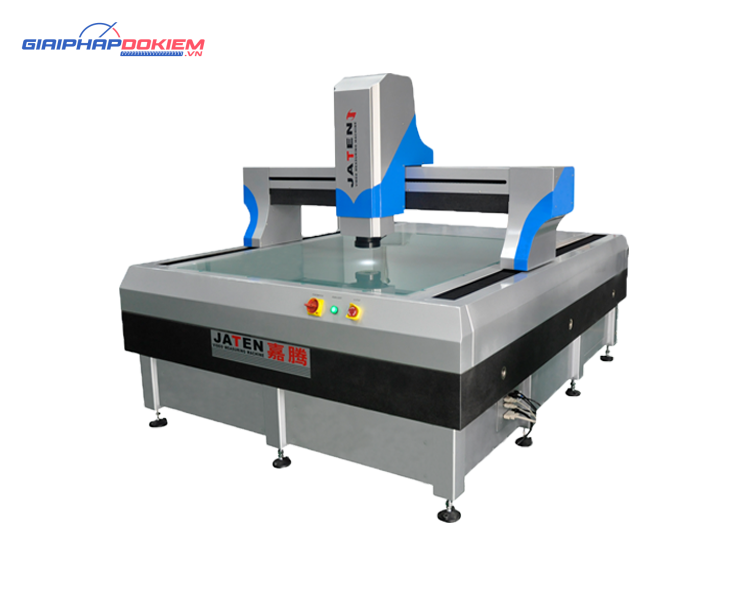

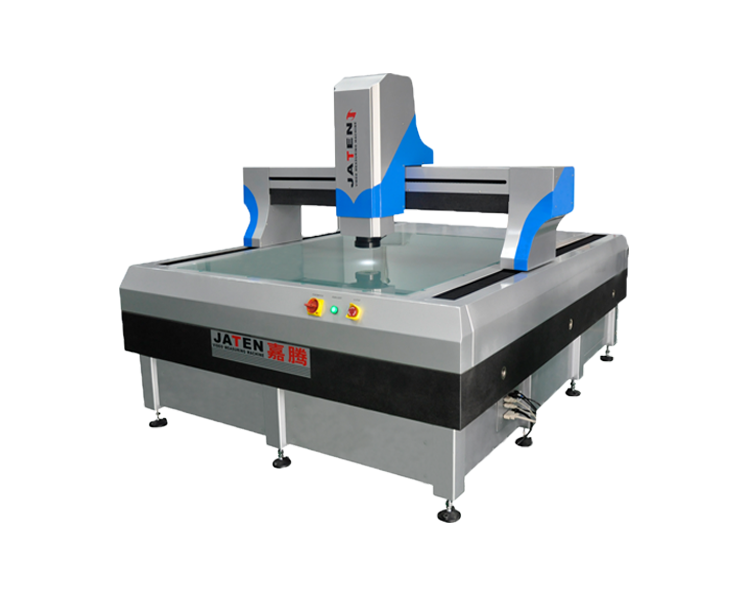

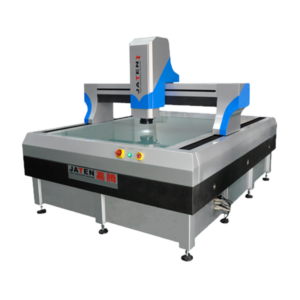

Máy đo toạ độ Jaten MV-6080CNC kích thước lớn có kết cấu dạng giàn, hoạt động ổn định với thân máy vững chắc, không bị biến dạng. Máy được trang bị động cơ servo cho ba trục X/Y/Z và sử dụng điều khiển chuyển động vòng kín kép, đảm bảo vận hành ổn định ở tốc độ cao cũng như khả năng định vị chính xác.

Cấu trúc bằng đá cẩm thạch giúp duy trì độ ổn định và độ chính xác cao khi hệ thống đo thị lực chất lượng cao của máy hoạt động. Thiết bị chủ yếu được ứng dụng trong các lĩnh vực như bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện, dụng cụ và các ngành công nghiệp liên quan khác.

Thông số kỹ thuật của MV-6080CNC

• GIAI ĐOẠN LÀM VIỆC:
  Di chuyển trục X, Y, Z (mm): 600×800×200
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
