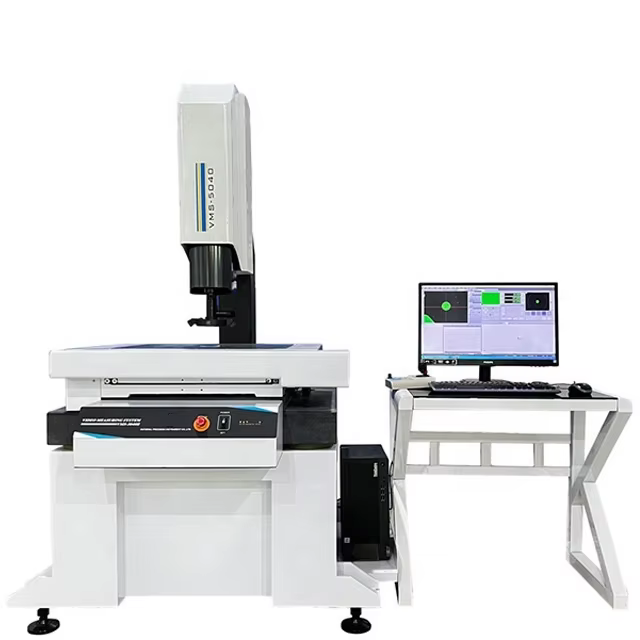

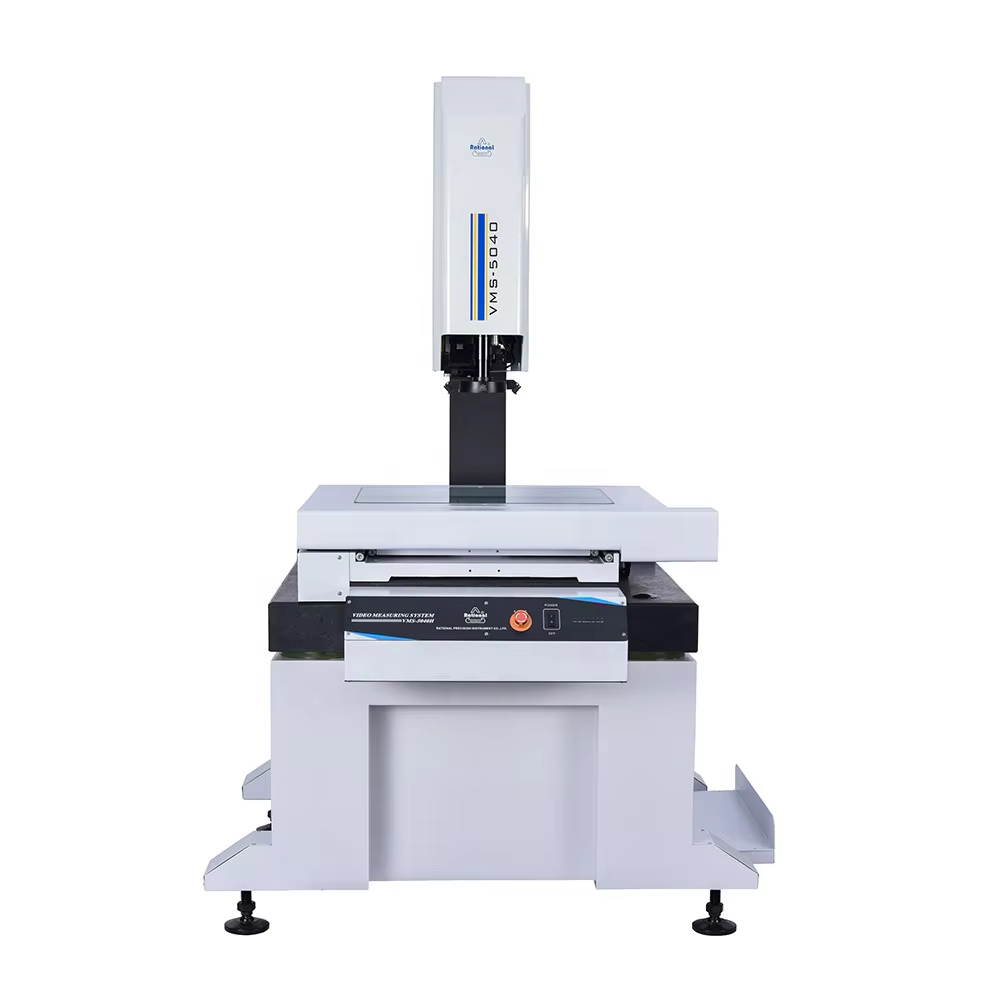

Máy đo toạ độ Jaten VMS-5040 CNC

Giới thiệu Máy đo toạ độ Jaten VMS-5040 CNC

Máy đo toạ độ Jaten VMS-5040 CNC có khả năng đo các đối tượng hình học như điểm, đường thẳng, hình tròn, cung tròn, hình bầu dục và hình chữ nhật với chức năng định vị đa điểm, cho phép kết hợp nhiều phép đo khác nhau như xác định tâm, giao điểm của các cấu trúc, điểm giữa của chi tiết, cấu trúc đường và cấu trúc tròn. Thiết bị được trang bị chức năng xử lý dữ liệu cùng khả năng hiển thị, nhập và xuất dữ liệu đầy đủ, đồng thời tích hợp hệ thống định vị laser hỗ trợ giúp dễ dàng xác định vị trí đo.

Máy có thể đo và phát hiện nhiều loại kích thước cũng như biên dạng phức tạp của các chi tiết như mẫu, chi tiết dập, cam, ren vít, bánh răng, dao cắt định hình, thiết bị đầu cuối, kim cương, đồng hồ,… và được ứng dụng rộng rãi trong các lĩnh vực cơ khí, điện tử, dụng cụ, nhựa dẻo,… Ngoài ra, máy sử dụng phần mềm đo nhanh và có thể trang bị đầu dò Renishaw của Vương quốc Anh (tùy chọn).

Thông số kỹ thuật của VMS-5040 CNC

• GIAI ĐOẠN LÀM VIỆC:
  Di chuyển trục X, Y, Z (mm): 500×400×200
  Kích thước(mm): 960×750×1100
  Trọng lượng chịu tải: 30kg
  Trọng lượng tịnh: 230kg
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
