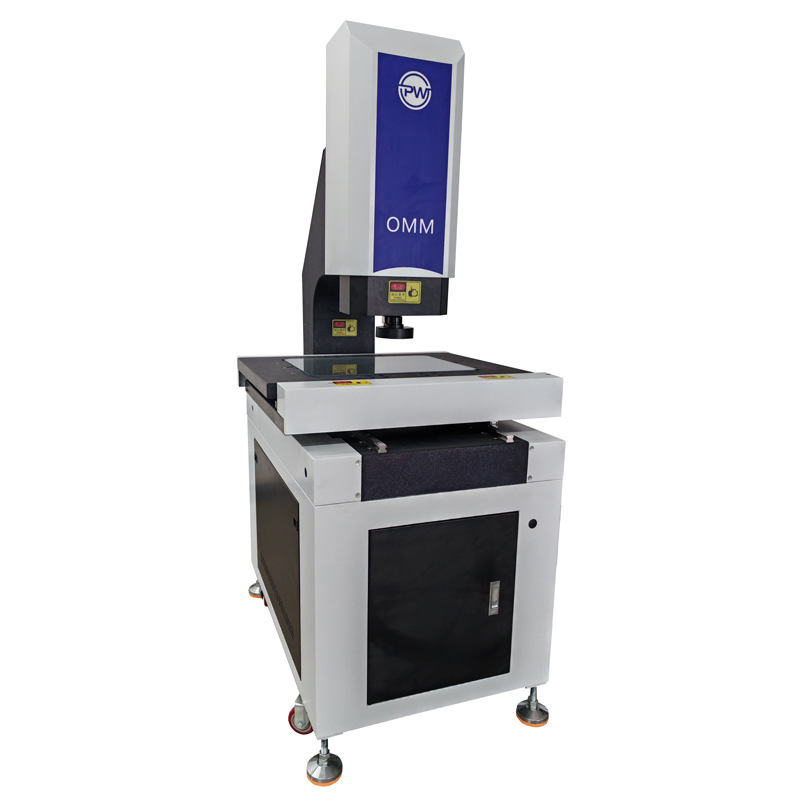

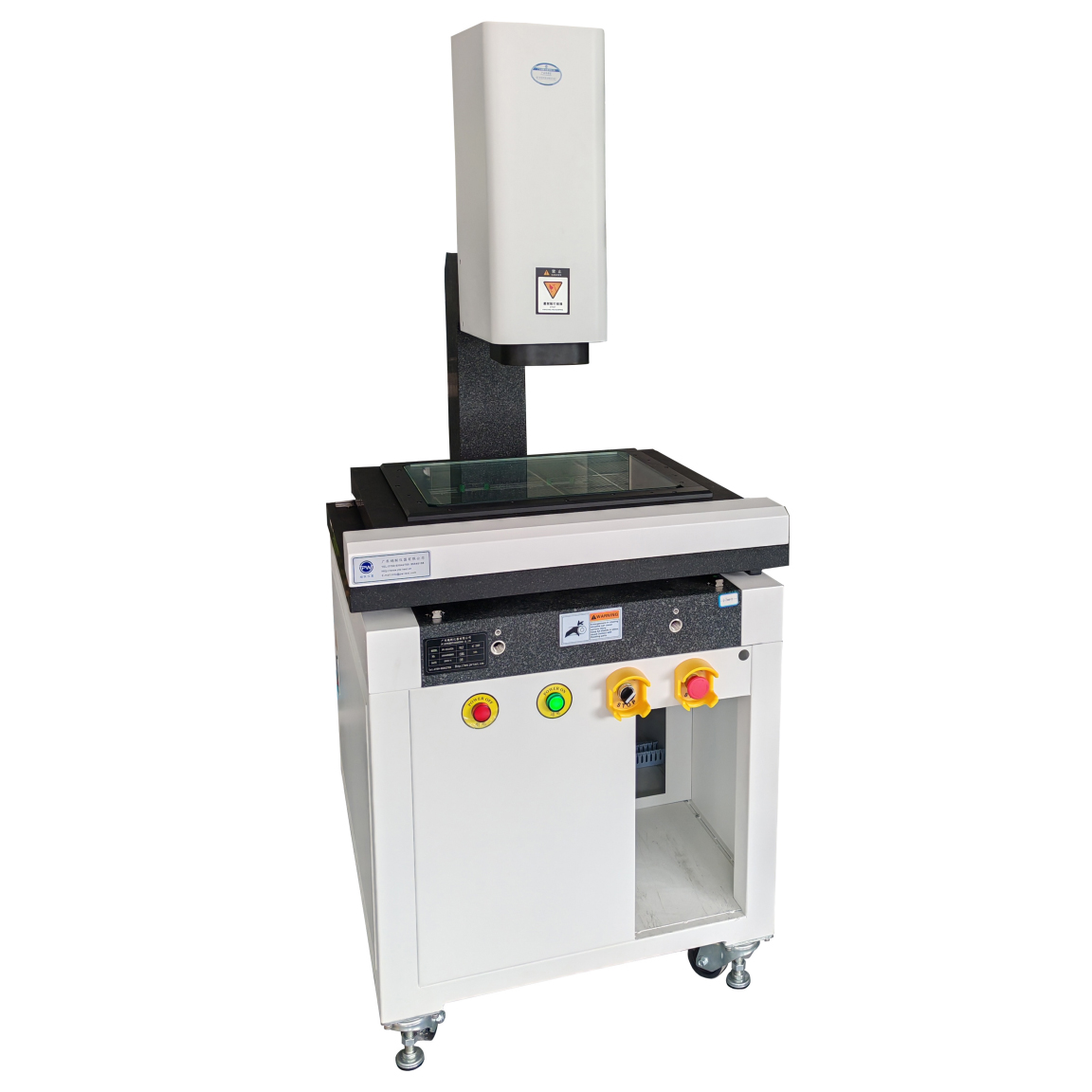

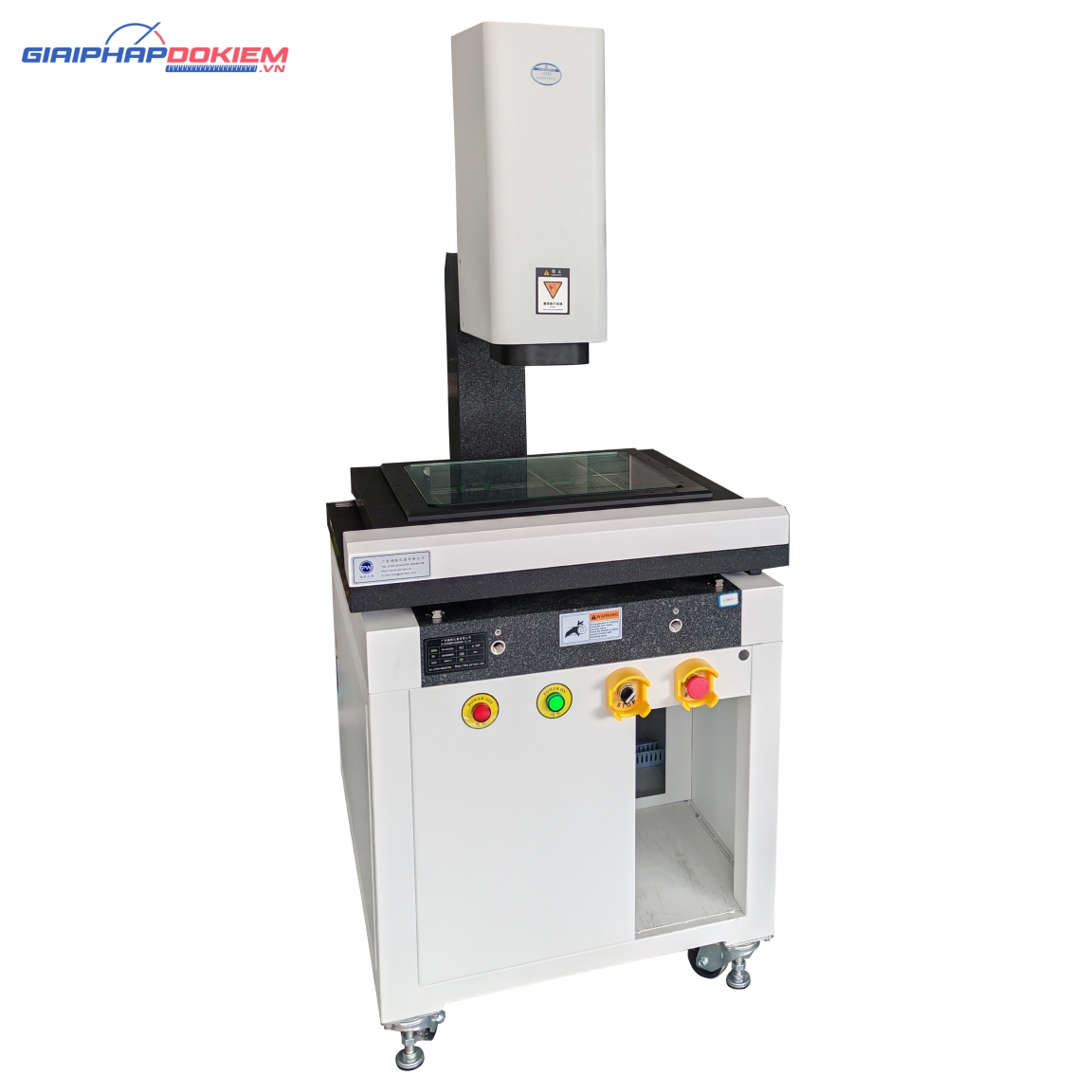

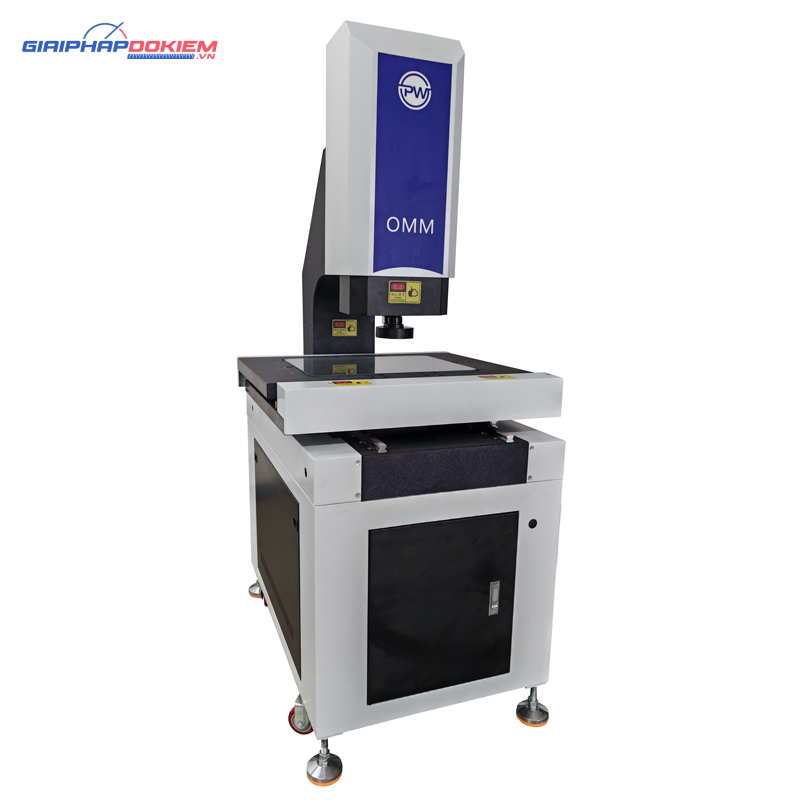

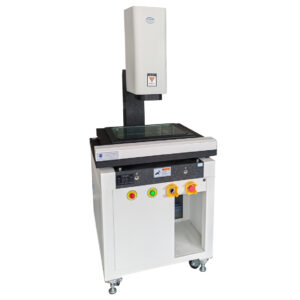

Máy đo tự động OMM PW-OCA542A

Thông số kỹ thuật của Máy đo tự động OMM PW-OCA542A

Máy đo tự động OMM PW-OCA542A:

Mẫu thiết bị PW-OCA322A PW-OCA432A PW-OCA542A PW-OCA652A

Phạm vi đo (mm) (XYZ) 300200200 400300200 500400200 600500200

Bàn làm việc (mm) 620*380 720*480 750*600 850*700

Kích thước mặt bàn kính (mm) 360*260 460*360 550*450 650*500

Kích thước tổng thể (mm) (WLH) 6207801750 7409301750 90013001800 100014501800

Trọng lượng dụng cụ (kg) 350 400 550 660

Khả năng chịu tải (kg) 35 35 35 35

Nhiệt độ môi trường làm việc: 20℃±2℃; Thay đổi nhiệt độ: <2℃; Độ ẩm tương đối: 20%~80% (Không ngưng tụ)

CCD 1/3 màu Camera độ phân giải cao, 700TV Lines (Tùy chọn)

Ống kính vật kính Zoom 0,7-4,5X

Độ phóng đại video 30-225X

Trường nhìn vật thể 8-1mm

Khoảng cách làm việc 83mm

Độ chính xác tuyến tính (μm) Độ chính xác X/Y ≤ (3 + L/250)μm, trục Z (5 + L/200)μm (“L” chỉ chiều dài của vật thể được đo, đơn vị: mm)

Cấu hình phần cứng:

Thông số kỹ thuật/Thương hiệu Số lượng

Thân máy PW-OCA542A Cấu trúc chính Đá granit cấp 00 1 bộ

Bàn làm việc Bàn làm việc di động bằng đá cẩm thạch hai lớp 1 bộ

Động cơ Động cơ servo ba trục 3 chiếc

CCD 10 CCD màu độ phân giải cao 1 chiếc

Ống kính 0745 Ống kính định vị thu phóng liên tục 1 mảnh

Cân tuyến tính Cân tuyến tính bằng thủy tinh có độ chính xác cao, độ chính xác 0,5µm 3 mảnh

Truyền dẫn Trục vít bi và Thanh dẫn tuyến tính có độ chính xác cao 3 bộ

Phần mềm đo lường Phần mềm đo hình ảnh tự động tùy chỉnh 1 bộ

Nguồn sáng trên được điều khiển theo chương trình thông minh Nguồn sáng lạnh LED hình vòng được điều khiển theo chương trình thông minh, được chia thành tổng cộng tám vùng và độ sáng của mỗi vùng có thể được điều chỉnh riêng biệt 1 mảnh

Phần mềm Mã hóa Dongle Tùy chỉnh 1 mảnh

Bảng hiệu chuẩn lưới quang học Tùy chỉnh 1 mảnh

Thẻ ghi hình video Tùy chỉnh 1 mảnh

Hộp tích hợp dữ liệu Tùy chỉnh 1 mảnh

Hệ thống điều khiển điện Hệ thống điều khiển điện đặc biệt cho các thiết bị đo quang học 1 bộ

Máy tính Tùy chỉnh 1 bộ

Bàn thiết bị đặc biệt Tùy chỉnh 1 mảnh
