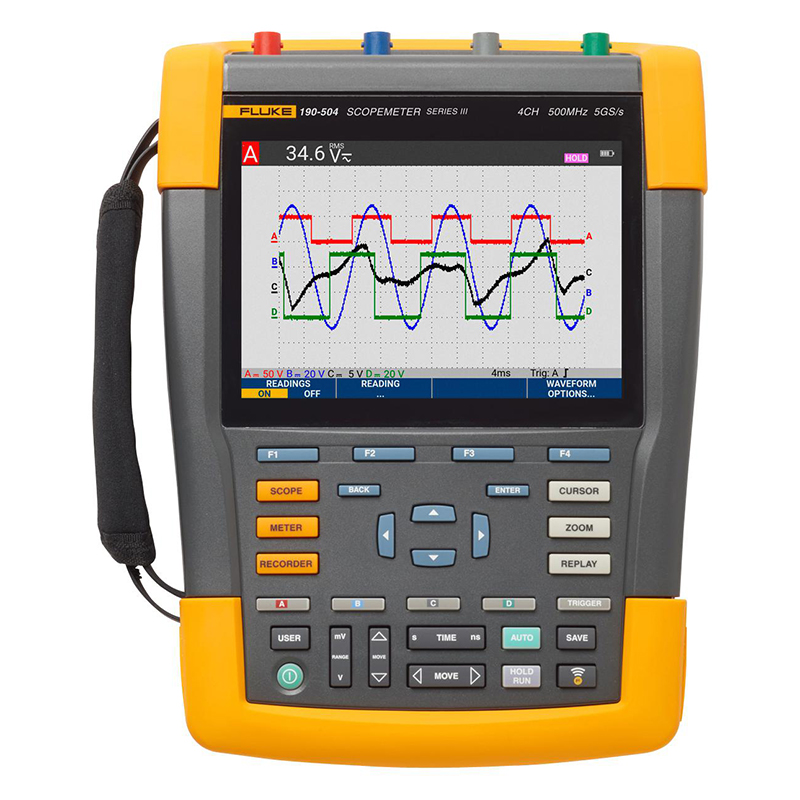

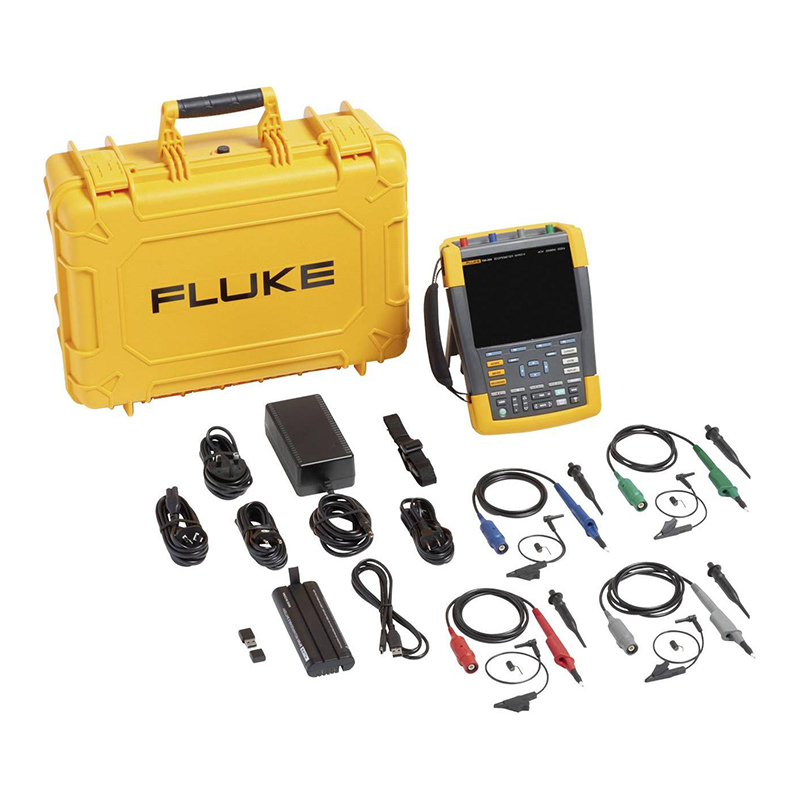

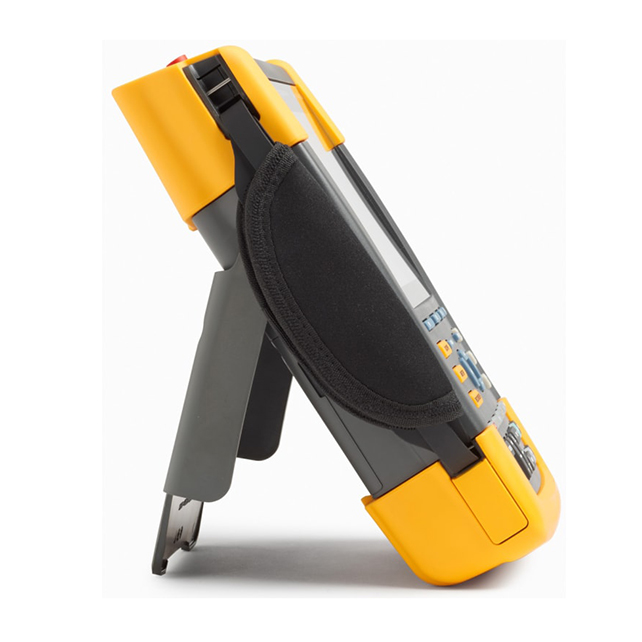

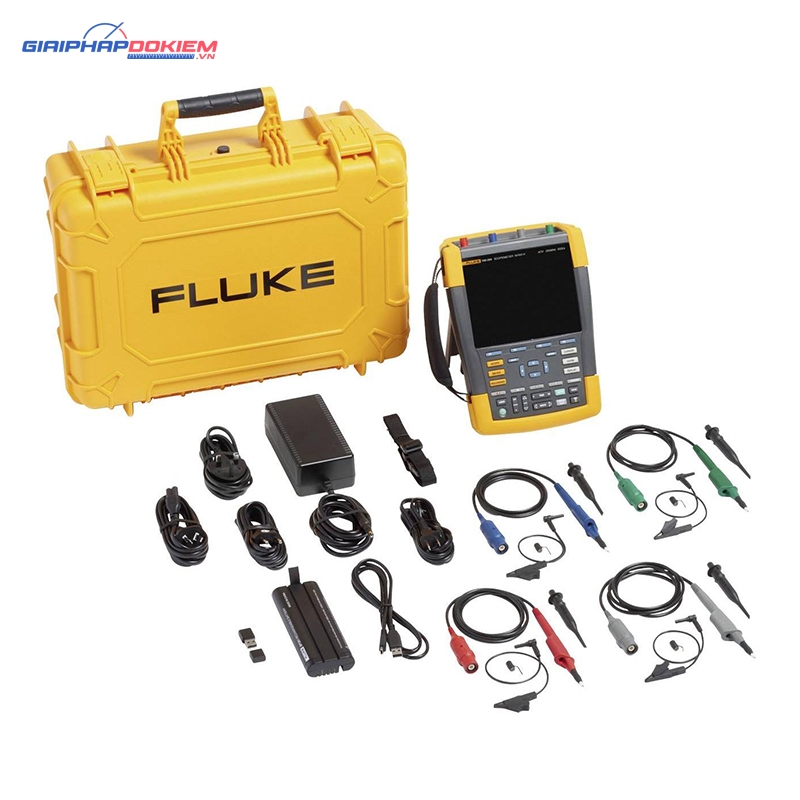

Máy hiện sóng cầm tay FLUKE-190-504-III-S (500Mhz, 4CH, 5 GS/s, Cách ly, FlukeView)

Dao động kế cầm tay hiệu suất cao được chế tạo cho môi trường khắc nghiệt

Dao động ký Fluke 190 Series III ScopeMeter® được thiết kế để đi theo bạn và giải quyết mọi công việc khắc phục sự cố trong suốt quá trình. Dụng cụ kiểm tra định mức CAT III 1000 V/CAT IV 600V này kết hợp sự bền chắc của dao động ký cầm tay với hiệu suất cao của dao động ký để bàn giúp bạn giải quyết các thách thức trong việc lắp đặt, chạy thử và bảo trì máy móc công nghiệp, quy trình điều khiển tự động hóa cũng như bộ chuyển đổi điện tử —từ DC đến 500 MHz.

Lựa chọn model máy hai kênh hoặc bốn kênh với nhiều lựa chọn băng thông. Tốc độ lấy mẫu nhanh lên đến 5 GS/s, độ phân giải 200 ps và bộ nhớ lớn lên tới 10.000 mẫu mỗi kênh; cho phép bạn ghi lại và hiển thị chính xác chi tiết dạng sóng, nhiễu và các gián đoạn khác. Thực hiện các phép đo có liên quan đến thời gian hoặc biên độ trên các hệ thống điều khiển ba pha hoặc ba trục hoặc đơn giản là so sánh và đối chiếu nhiều điểm kiểm tra trong một mạch điện khi thực hiện kiểm tra. Các tính năng như TrendPlot™ Paperless Recorder, ScopeRecord™ Mode, Connect-and-View™ Triggering và chức năng phát lại 100 màn hình độc đáo giúp bạn nhanh chóng chẩn đoán các vấn đề nhằm giảm thiểu chi phí sửa chữa và thời gian ngừng hoạt động. Những tính năng này giúp người dùng dễ sử dụng máy đo hiện sóng cầm tay; đặc biệt khi chẩn đoán các vấn đề khó khăn nhất như dạng sóng phức tạp, tín hiệu nhiễu phát sinh, sự kiện gián đoạn và dao động hoặc trôi tín hiệu.

• Đầu vào lên đến bốn kênh cách ly độc lập, điện áp lên tới 1000 V
• Tốc độ lấy mẫu theo thời gian thực lên tới 5 GS/s (tùy thuộc vào kiểu máy và kênh được sử dụng)
• Bộ nhớ lớn: 10.000 điểm mỗi kênh ghi dạng sóng (chế độ máy hiện sóng)
• Cấp bảo vệ điện CAT III 1000 V/CAT IV 600 V dành cho môi trường công nghiệp
• Pin hoạt động lên tới bảy giờ sử dụng BP291
• Màn hình màu lớn, sáng dễ xem trong hầu hết mọi môi trường
• Dễ dàng lưu trữ, xem dữ liệu lịch sử và truyền đến máy tính qua USB hoặc WiFi
• Nắp pin dễ tháo lắp để có thể thay pin nhanh tại hiện trường
• Định mức chống bụi và nước nhỏ giọt IP51
• Kích hoạt Connect-and-View để kích hoạt thông minh, tự động trên các tín hiệu nhanh, chậm và phức tạp
• Phổ tần số sử dụng phân tích FFT
• Tự động ghi và phát lại 100 màn hình REPLAY
• Chế độ ScopeRecord ghi đến 30.000 điểm mỗi kênh đầu vào để phân tích tín hiệu tần số thấp
• Chế độ TrendPlot Paperless Recorder với bộ nhớ lớn dành cho các phép đo tự động dài hạn
• DMM 5.000 số đếm được bao gồm trong các kiểu máy 2 kênh

Thông tin kỹ thuật cơ bản:

Chế độ dao động ký:

Số kênh: 4

Băng tần: 500 MHz

Cấu trúc kênh: Tất cả các đầu vào được cách điện hoàn toàn với nhau và với mặt đất. Đầu vào có thể được kích hoạt bằng bất kỳ tổ hợp nào.

Ghép điện đầu vào: AC hoặc DC, có chỉ báo mức tiếp đất

Giới hạn băng thông: 20 MHz và 10  kHz

Phân cực: Bình thường, Đảo ngược, Biến đổi

Điện áp đầu vào: Định mức CAT III 1000 V/CAT IV 600 V, xem Thông số kỹ thuật tổng quát để biết thêm chi tiết

Độ phân giải theo chiều dọc: 8 bit

Độ chính xác ở 4 giây đến 10 µs/div: 5 mV/div đến 100 V/div, ±(1,5% + 6 số đếm), 2 mV/div, ±(1,5% + 10 số đếm)

Trở kháng đầu vào: 1 MΩ (± 1%) //  15 pF (± 2,25  pF)

Tốc độ lấy mẫu theo thời gian thực tối đa (được lấy mẫu cùng một lúc): 5 GS/s (1 kênh), hoặc 2,5 GS/s(2 kênh) hoặc1,25 GS/s (4 kênh)

Hiển thị và thu dữ liệu:

Màn hình: LCD màu đầy đủ có độ sáng cao 133 mm x 90 mm (5,3 in x 3,5 in)

Chế độ hiển thị: Bất kỳ kiểu kết hợp các kênh nào; trung bình bật/tắt được; phát lại.

Chiều rộng màn hình hiển thị: 12 ô chiều ngang trong chế độ hiện sóng

Chế độ lưu ảnh kỹ thuật số: Tắt, ngắn, trung bình, dài, vô hạn và chế độ đường bao

Phép toán dạng sóng: Một (190-xx2) hoặc hai (190-x04) thao tác toán học trên 2 kênh đầu vào (A và B, C và D): cộng, trừ, nhân; chế độ X-Y; Phổ tần số sử dụng FFT

Chế độ thu dữ liệu: Bình thường, Trung bình, Tự động, Đo bước một, cuộn ScopeRecord™, ghi lại hiện tượng xung nhiễu, so sánh dạng sóng với chức năng tự động “Kiểm tra Đạt/Không đạt” ; Phát lại

Tự động ghi 100 màn hình:

Khi ở chế độ dao động ký, thiết bị LUÔN ghi nhớ 100 màn hình cuối cùng—không yêu cầu người dùng phải thiết lập. Khi phát hiện hiện tượng bất thường, có thể nhấn nút REPLAY (PHÁT LẠI) để xem đi xem lại trình tự của các sự kiện trên màn hình. Thiết bị có thể được thiết lập để kích hoạt khi có sự xung nhiễu hoặc hiện tượng bất thường liên tục và sẽ hoạt động ở chế độ “quan sát” ghi lại 100 sự kiện được quy định.

Giao thức FFT—phân tích phổ tần số

So sánh dạng sóng và kiểm tra đạt/không đạt

Các phép đo của máy đo hiện sóng tự động: V dc, V ac rms, V ac+dc, V đỉnh cao nhất, V đỉnh thấp nhất, V đỉnh đến đỉnh, A ac, A dc, A ac+dc, tần số (bằng Hz), thời gian tăng (sử dụng con trỏ), thời gian giảm (sử dụng con trỏ), Hệ số Công suất (PF), Watt, VA, VA phản kháng, pha (giữa 2 đầu vào A&B hoặc C&D), độ rộng xung (pos./neg.), chu trình làm việc (pos./neg.), nhiệt độ °C, nhiệt độ °F (không áp dụng cho Nhật Bản), dBV, dBm sang 50 Ω và 600 Ω, VPWM ac và VPWM(ac+dc) để đo độ rộng xung được điều chế bởi bộ truyền động động cơ và bộ biến tần, tỷ lệ V/Hz;

Chế độ máy đo: Điện áp, Điện trở, Đo thông mạch, Kiểm tra đi-ốt, Dòng điện (A), Nhiệt độ

Chế độ máy ghi:

Chế độ Cuộn ScopeRecord™

Chế độ lưu trữ dạng sóng đầu vào kép hoặc nhiều đầu vào, sử dụng bộ nhớ sâu

Ghi Trendplot™
