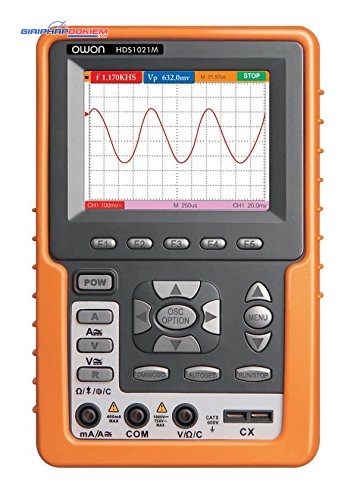

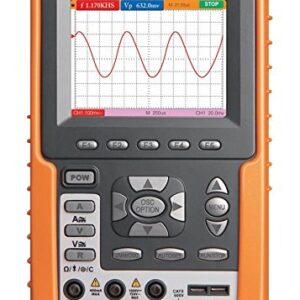

Máy hiện sóng cầm tay Owon HDS1021M 20MHz 1 kênh

Thông số kỹ thuật của Máy hiện sóng cầm tay Owon HDS1021M

Chi tiết các thông số kỹ thuật và tính năng tích hợp trên máy hiện sóng cầm tay Owon HDS1021M (thương hiệu Owon):

1. Chức năng máy hiện sóng (Oscilloscope)

• Băng thông: 20MHz
• Số kênh: 1 kênh
• Tốc độ lấy mẫu: 100MS/s
• Thời gian tăng (Rise time): ≤17.5ns
• Độ nhạy thời gian: 5ns/div ~ 100s/div
• Độ nhạy điện áp: 5mV/div ～ 5V/div
• Độ phân giải: 8 bit
• Màn hình hiển thị: 3.5 inch TFT (320 × 240 pixels)
• Trở kháng đầu vào: 1MΩ ± 2%
• Hệ số suy hao que đo: 1X, 10X, 100X, 1000X
• Điện áp vào cực đại: 400V (DC + AC PK-PK)
• Khớp nối đầu vào (Coupling): DC, AC, GND
• Chế độ thu thập dữ liệu: Lấy mẫu (Sample), phát hiện đỉnh (Peak Detect), trung bình (Average)
• Kiểu kích hoạt (Trigger Type): Edge, Video
• Chế độ kích hoạt (Trigger Mode): Auto, Normal, Single
• Đo tự động: PK-PK, Average, RMS, Frequency, Cycle, Vmax, Vmin, Vtop, Vmin, Vamp, Rise Time, -Width, +Duty, -Duty, Overshoot, Preshoot
• Lưu trữ dạng sóng: 4 dạng sóng
• Cổng giao tiếp: USB
• Nguồn cấp: 100V – 240V AC, 50/60Hz
• Pin sạc Li-ion: 7.4V, thời lượng hoạt động liên tục 6 giờ

2. Chức năng đồng hồ vạn năng (Multimeter)

• Trở kháng đầu vào: 10MΩ
• Đo điện dung (Tụ điện): 51.2nF – 100uF: ±(3% ± 3 digit)
• Đo điện áp một chiều (VDC): 400mV, 4V, 400V: ±(1 ± 1 digit); Điện áp vào tối đa: DC 1000V
• Đo điện áp xoay chiều (VAC): 4V, 40V, 400V: ±(1 ± 3 digit); Tần số: 40Hz – 400Hz; Điện áp vào tối đa: AC 750V
• Đo dòng điện một chiều (DCA): 40mA, 400mA: ±(1.5% ± 1 digit); 20A: ±(3% ± 3 digit)
• Đo dòng điện (DAA): 40mA: ±(1.5% ± 3 digit); 400mA: ±(2 ± 1 digit); 20A: ±(3% ± 3 digit)

Thông tin chung và phụ kiện đi kèm

• Hãng sản xuất: Owon
• Model: HDS1021M
• Chế độ bảo hành: 12 tháng
• Phụ kiện tiêu chuẩn bao gồm: 1 que đo máy hiện sóng, bộ dây nguồn sạc, module kiểm tra tụ điện, module dòng điện, cáp USB, đĩa CD phần mềm, túi đựng mềm, sách hướng dẫn sử dụng (HDSD).

Ghi chú: Tình trạng hàng hóa: Sẵn hàng.
