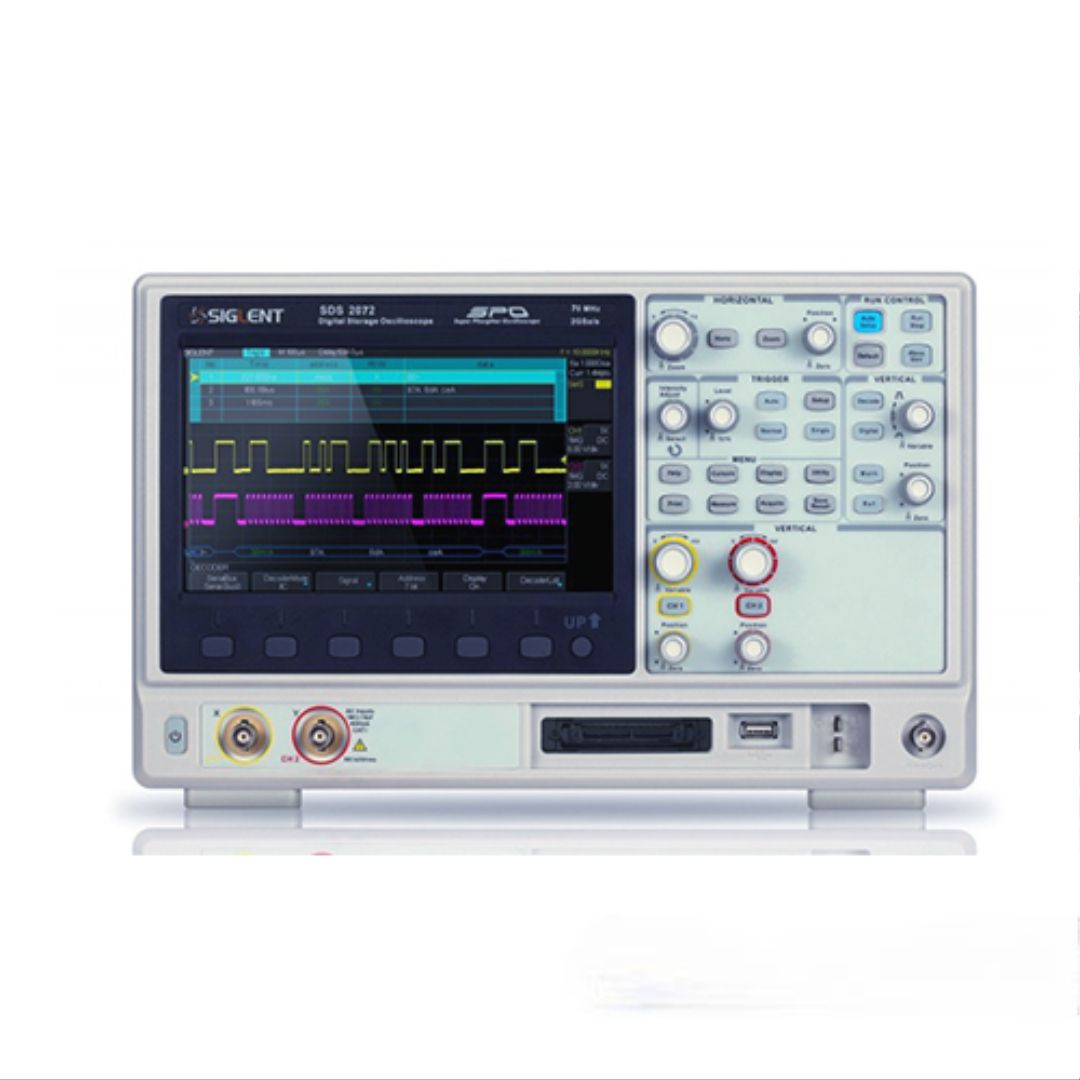

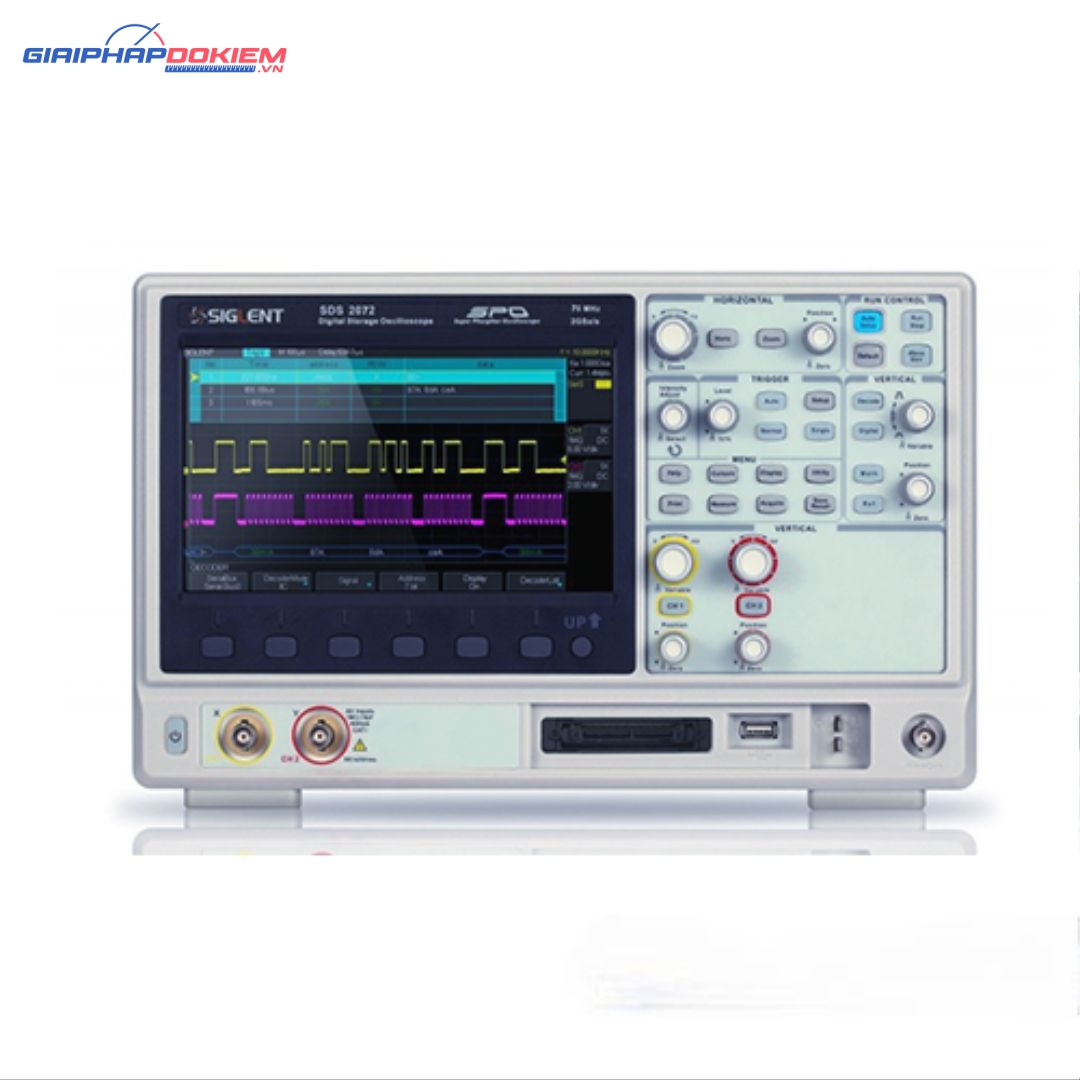

Máy hiện sóng, Oscilloscope Siglent SDS2202, 200 MHz, 2 CH

Mô tả Máy hiện sóng, Oscilloscope Siglent SDS2202

Máy hiện sóng, Oscilloscope Siglent SDS2202 là dòng máy 2 kênh với tốc độ lấy mẫu 2GSa/s cho phép phân tích dữ liệu nhanh chóng

Máy hiện sóng, Oscilloscope Siglent SDS2202 được tích hợp công nghệ SPO tiên tiến của Siglent cho phép quan sát các dạng sóng một cách rõ ràng theo cường độ sáng và màu nhiệt độ. Bên cạnh đó, SDS2202 còn được tích hợp các trigger kỹ thuật số mạnh mẽ, chức năng giải mã nối tiếp và phân tích logic

Thông số kỹ thuật Siglent SDS2202

• Băng thông: 200MHz
• Thời gian tăng: <1,7ns
• Kênh đo: 2 kênh
• Tốc độ lấy mẫu: 2 GSa/s
• Độ dài sóng: 28 Mpts
• Khớp nối: AC, DC, GND
• Trở kháng: (1MΩ ± 2%) || (23pF ± 4pF) 50Ω: 50Ω ± 2%
• Điện áp đầu vào: 400Vrms, Cat I, 10X, 1MΩ
• Cách ly CH – CH: >100:1
• Suy hao que đo: 1X, 10X, 50X, 100X, 500X, 1000X
• Độ phân giải dọc: 8 bit
• Trục dọc: 2mV/div ~ 10V/div
• Offset Range: 1.02 V ~ 10V: ± 100V
• Giới hạn băng thông phần cứng: 20MHz±40%
• Độ phẳng băng thông: 50% ~ 100% of BW: +2dB/-3dB
• Đáp ứng tần số thấp: ≤10Hz
• Overshoot: <10%
• Độ xiên kênh: <200ps
• Chức năng toán học: + , – , x , / , FFT , d/dt , ∫dt, √
• FFT: Window:Rectangular,Blackman,Hanning,Hamming Sample points:1024
• Waveform capture: 110,000 wfm/s
• Cường độ sáng: 256 level
• Trigger: Edge, Pulse, Video, Slope, Window, Interval, Dropout, Runt, Pattern, I2C, UART/RS232, CAN, LIN
• Dải Trigger: EXT:±1.2V; EXT/5:±6V
• Trigger Jitter: <200ps
• 32 phép đo lường tự động: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms,Vrms, ROV, FOV,RPRE, FPRE, Rise time, Fall time, Freq,Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF.
• Tích hợp khả năng phát dạng sóng tùy ý
• Ngôn ngữ: Anh, Trung Quốc
• Màn hình: LCD 8 inch
• Trọng lượng: 6,2 kg
