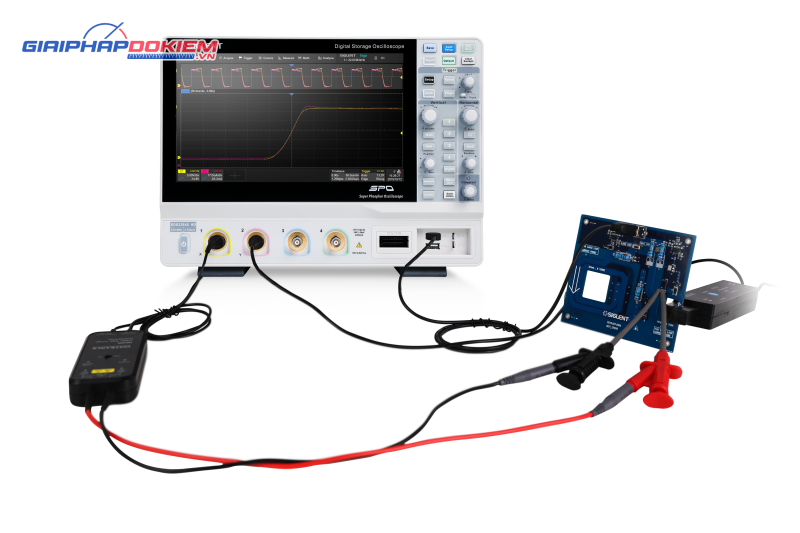

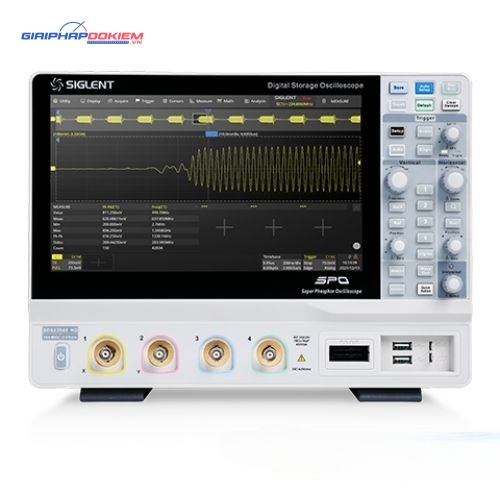

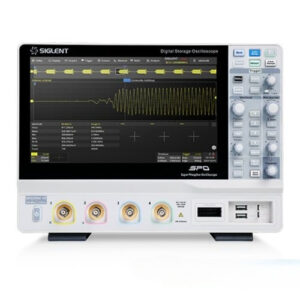

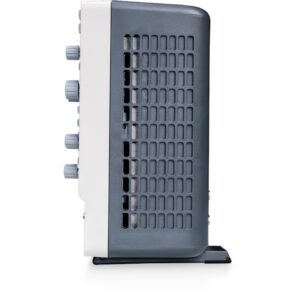

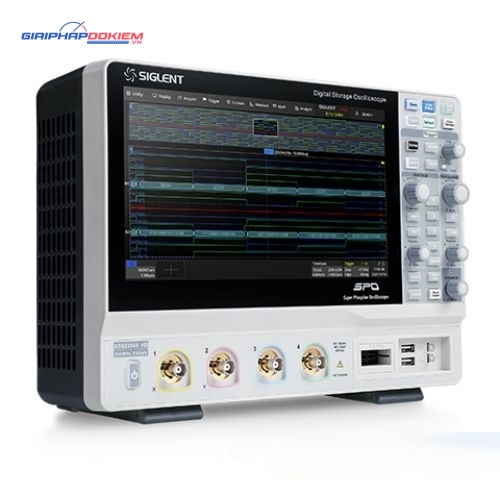

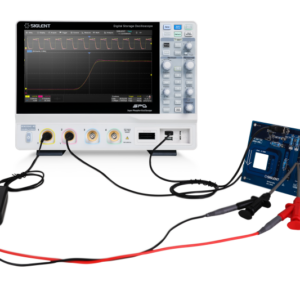

Máy hiện sóng Siglent SDS2204X HD

• Kênh analog: 4 + EXT
• Băng thông: 200 MHz (có thể nâng cấp lên 500 MHz)
• Độ phân giải dọc: 12-bit
• Tốc độ lấy mẫu:
  • Tối đa 2 GSa/s (chế độ xen kẽ)
  • Tối đa 1 GSa/s (chế độ không xen kẽ)
• Độ sâu bộ nhớ:
  • Tối đa 200 Mpts/ch (chế độ xen kẽ)
  • Tối đa 100 Mpts/ch (chế độ không xen kẽ)
• Tốc độ chụp dạng sóng:
  • Chế độ bình thường: 100,000 wfm/s
  • Chế độ tuần tự: 500,000 wfm/s

• Kích hoạt: Cạnh, Độ dốc, Độ rộng xung, Cửa sổ, Chạy, Khoảng thời gian, Bỏ học, Mẫu, Video, Đủ điều kiện, Cạnh thứ N, Thiết lập/giữ, Trì hoãn, Nối tiếp
• Kích hoạt và giải mã nối tiếp: I2C, SPI, UART, CAN, LIN (tiêu chuẩn); CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (tùy chọn)
• Đo lường của Siglent SDS2204X HD Hơn 50 tham số, số liệu thống kê, biểu đồ, xu hướng và theo dõi
• Toán học: 2 traces, FFT 2 Mpts, +, -, x, ÷, ∫dt, d/dt, √, Đồng nhất, Phủ định, Tuyệt đối, Dấu, ví dụ, 10x, ln, lg, Nội suy, MaxHold, MinHold, ERES, Trung bình. Hỗ trợ trình chỉnh sửa công thức
• Phân tích dữ liệu: Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Biểu đồ bode và Phân tích công suất
• Kênh kỹ thuật số (tùy chọn): 16 kênh; tốc độ lấy mẫu lên đến 500 MSa/s; độ dài bản ghi lên đến 50 Mpts
• Bộ tạo dạng sóng (tùy chọn): Bộ tạo dạng sóng tích hợp một kênh, tần số lên đến 25 MHz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ dạng sóng 16 kpts

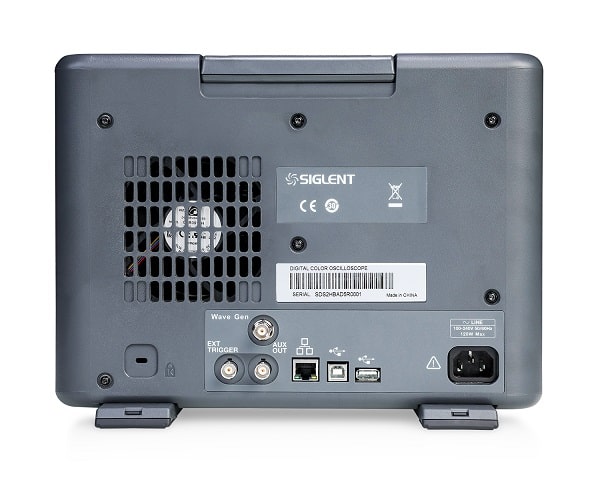

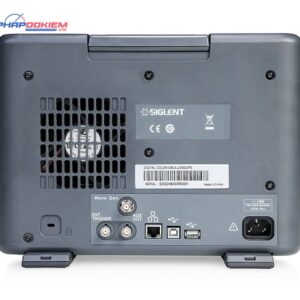

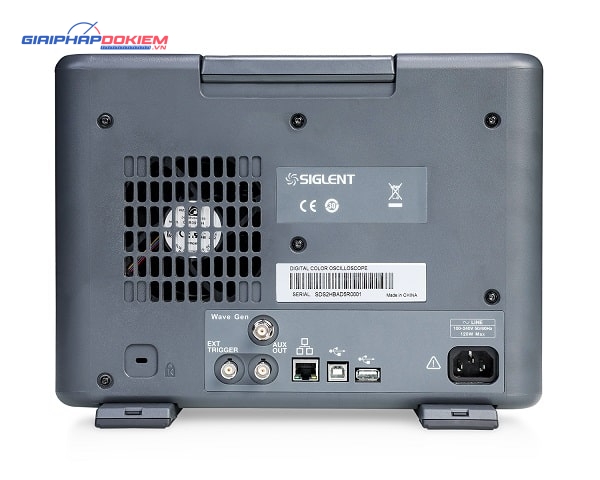

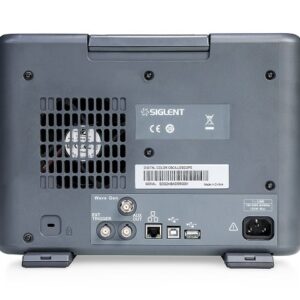

• I/O: USB 2.0 Host x3, Thiết bị USB 2.0, LAN 10 M / 100 M, Bộ kích hoạt bên ngoài, Đầu ra phụ (TRIG OUT, PASS/FAIL)
• Đầu đo (Tiêu chuẩn): Một đầu đo thụ động 500 MHz được cung cấp cho mỗi kênh

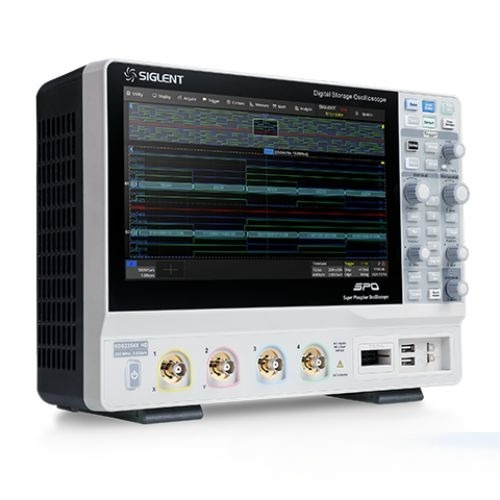

• Màn hình SDS2204X HD: TFT-LCD 10.1″ với màn hình cảm ứng điện dung (1024*600)

Sản phẩm Siglent SDS2204X HD bao gồm:

• 1 x Cáp USB
• 1 x Khởi động nhanh
• 1 x Chứng nhận
• 4 x Đầu dò thụ động 1 x 10 x
• 1 x Dây nguồn 220 V EU
• 1 x CD (Hướng dẫn sử dụng và phần mềm EasyScopeX-1)
