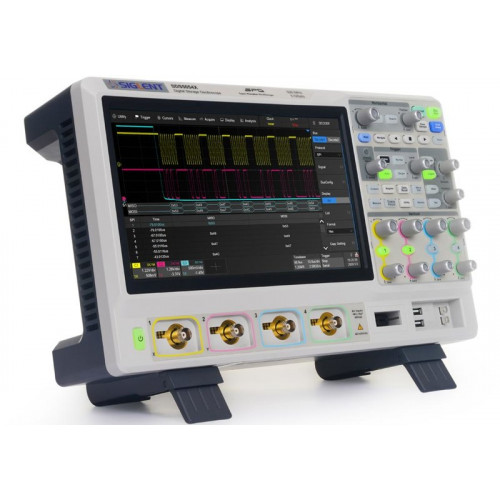

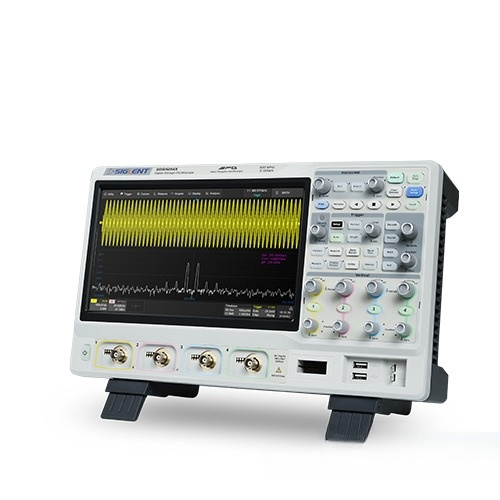

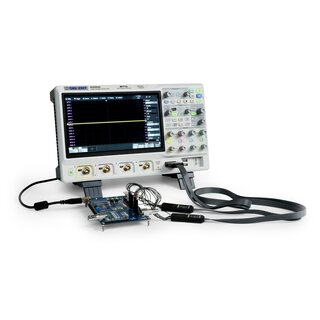

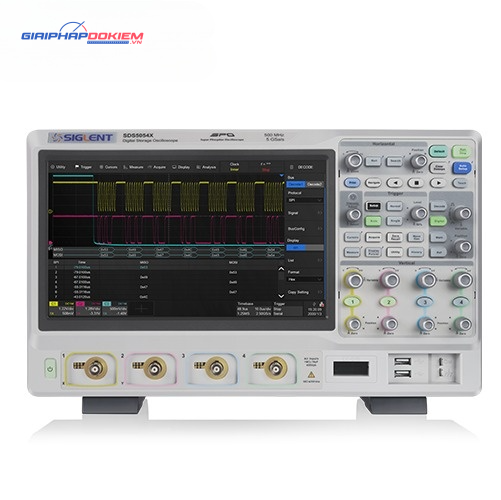

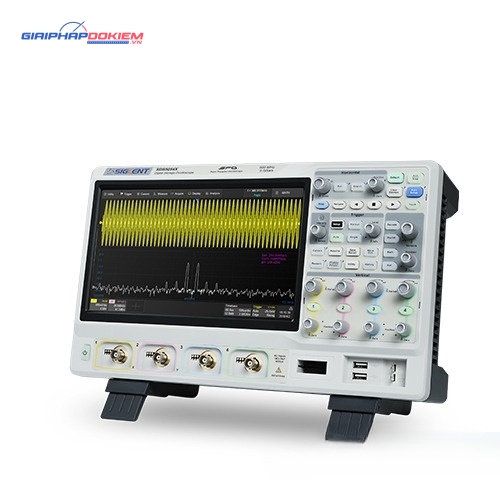

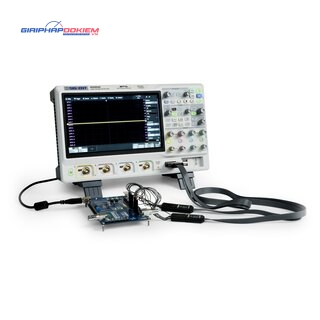

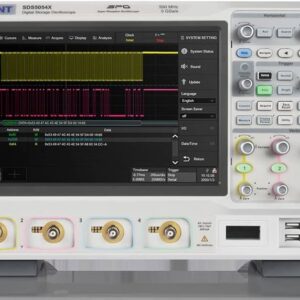

Máy hiện sóng Siglent SDS5054X

Giới thiệu Máy hiện sóng Siglent SDS5054X

Siglent SDS5054X là một model trong dòng sản phẩm cao cấp SDS5000X của Siglent. Với cấu hình mạnh mẽ, SDS5054X cho phép thực hiện các chức năng đo lường, phân tích và kiểm tra một cách hiệu quả. Băng thông lên đến 500MHz và tốc độ cập nhật sóng đạt 480.000 wfm/s ở chế độ Sequence Mode giúp máy không bỏ lỡ bất kỳ điểm bất thường nào trong dạng sóng nhờ thời gian chết rất nhỏ.

Bên cạnh đó, SDS5054X còn được trang bị công nghệ SPO (Super Phosphor Oscilloscope) tiên tiến nhất của Siglent, giúp quá trình nghiên cứu trở nên dễ dàng và hiệu quả hơn.

Thông số nổi bật của Siglent SDS5054X

Máy hiện sóng SDS5054X thuộc dòng sản phẩm cao cấp SDS5000X của Siglent, ra mắt vào đầu năm 2019. Sản phẩm này tích hợp nhiều tính năng nổi bật và thông số kỹ thuật cao, đáp ứng các yêu cầu trong công việc phân tích và nghiên cứu sản xuất.

• Băng thông: 500 MHz
• Số kênh đo: 4 kênh
• Tốc độ lấy mẫu:
  • 5 GSa/s khi chạy đơn lẻ
  • 2.5 GSa/s khi sử dụng tất cả các kênh
• Chiều dài ghi sóng: 250 Mpts
• Công nghệ SPO hiện đại: Tích hợp công nghệ Super Phosphor Oscilloscope (SPO) của Siglent, giúp cải thiện chất lượng hiển thị sóng.
• Hiển thị màu: Theo độ sáng và nhiệt độ, giúp dễ dàng nhận diện các thay đổi trong tín hiệu.
• Tốc độ cập nhật sóng: Lên đến 440.000 wfm/s
• Hệ thống Trigger thông minh: Bao gồm nhiều loại Trigger khác nhau như Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified và Video (hỗ trợ HDTV).
• Nhiễu nền thấp: Giảm thiểu nhiễu để có kết quả đo chính xác hơn.
• Chức năng ghi lịch sử: Hỗ trợ phân tích chi tiết các dạng sóng đã ghi lại.
• Chức năng toán học: Bao gồm các phép tính toán học cơ bản và nâng cao.
• Tích hợp Vôn kế: Digital Voltmeter (Vôn kế kỹ thuật số).
• Hỗ trợ điều khiển từ xa: Thông qua Web server, giúp người dùng dễ dàng thao tác và quản lý thiết bị từ xa.

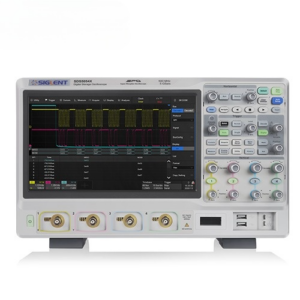

Phần cứng của SDS5054X

Thiết kế trực quan: Máy hiện sóng SDS5054X được thiết kế một cách thân thiện với người dùng, giúp bạn dễ dàng làm quen và sử dụng thiết bị. Các phím tắt thông dụng được đưa ra phần cứng, giúp giảm thiểu các thao tác khi sử dụng, tiết kiệm thời gian và nâng cao năng suất công việc.

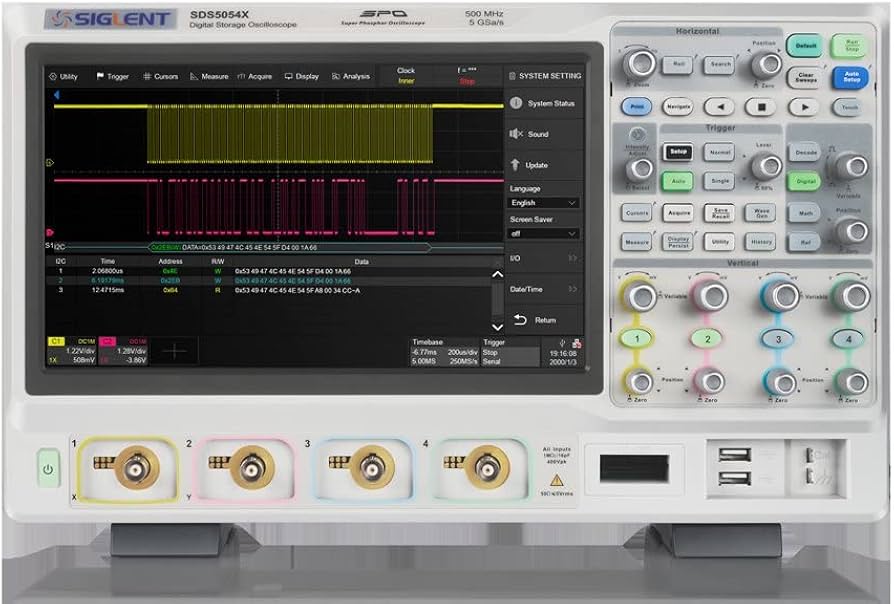

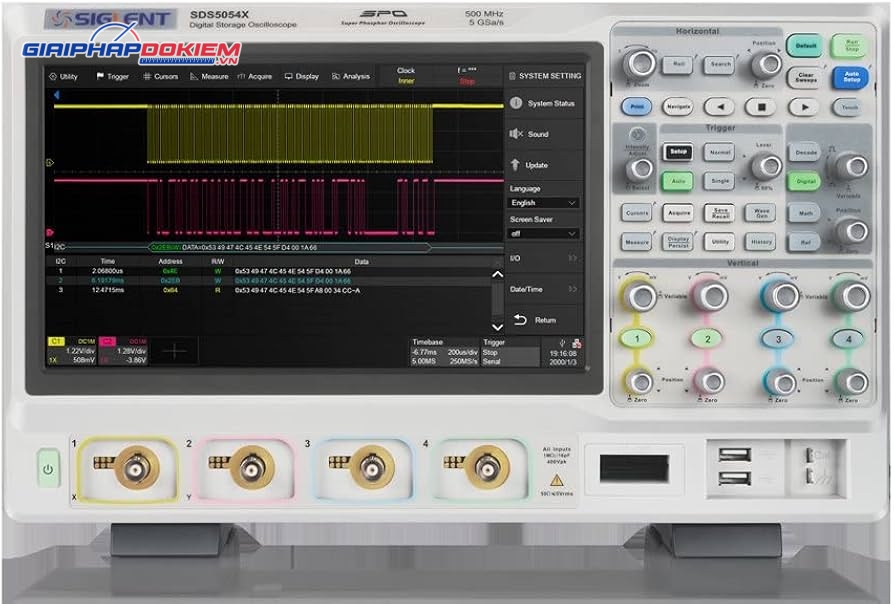

Màn hình hiển thị: SDS5054X trang bị màn hình TFT-LCD 10.1″ độ phân giải cao 1024×600, cung cấp khả năng quan sát sắc nét hơn. Màn hình còn tích hợp chức năng cảm ứng đa điểm, giúp thao tác trực tiếp với các dạng sóng đang hiển thị, mang lại trải nghiệm sử dụng mượt mà và tiện lợi.

Đa dạng cổng kết nối: Máy hiện sóng SDS5054X hỗ trợ nhiều cổng kết nối, bao gồm:

• USB Host
• USB Device (USBTMC)
• LAN (VXI-11, telnet, socket, web)
• Pass/Fail
• Trigger Out
• 10 MHz In
• 10 MHz Out
• VGA

Nhờ vào thiết kế phần cứng tối ưu và các tính năng vượt trội, SDS5054X không chỉ mang lại hiệu suất làm việc cao mà còn đảm bảo độ chính xác trong các phép đo và phân tích tín hiệu. Đây là công cụ lý tưởng cho các kỹ sư và nhà nghiên cứu trong lĩnh vực điện tử.
